Вы уже наверняка догадались, кто победил в этой неравной борьбе? Всем привет, давно не виделись :)

Вот наш пострадавший:

Пациент не то, что бы совсем мертв, просто в момент перестал заряжаться. И даже работал на оставшемся заряде, пока не разрядился. И даже при подключении зарядки видно индикацию на дисплее:

Но вот зарядный ток при этом равен 0.06 Ампер. Это не совсем нулевой ток, но фактически зарядка не происходит, даже наушники заряжаются бОльшим током. Получается, имеем ложную зарядку, вдобавок владелец дополнительно заявил, что телефон существенно быстрее разрядился на остатке заряда, чем разряжался обычно. Разберемся, что с ним произошло, а также узнаем, что дальше происходит с поступающим в телефон напряжением от зарядки:)

Итак, вскрываем аппарат:

Процесс вскрытия нехитрый, нагреть и аккуратно отклеить крышку. Видим, что скотч заводской, и телефон вскрывается в первый раз, так как обе гарантийных пломбы (на винтиках) приклеены на своих местах, одна сверху, другая снизу. Это отличная новость, нетронутые аппараты не содержат сюрпризов, оставленных другими сервисами. Любезно пополняем наклейками свою маленькую коллекцию на микроскопе)

Итак, зарядные устройства бывают разные: и дешевые блочки по 100р, и комплектные зарядные к флагманам, и качественные решения от китайцев, и павербанки всех сортов, и затычки в прикуриватель. Бывают зарядки быстрые с поддержкой кучи протоколов, бывают не очень, каждая имеет свой максимально возможный выдаваемый зарядный ток (телефон так или иначе возьмет столько, сколько ему самому нужно), но между ними всеми общее только одно: они все стандартно выдают 5 вольт для любого устройства, и процесс зарядки телефона начинается с того, что на разъём попадают эти самые 5 вольт по вашему проводу.

Далее это напряжение проходит классическую защиту от переполюсовки, реализованную в виде защитного диода (зачастую именно на нижней платке), один конец которого припаян к линии VBUS (именно так и называется входящее зарядное напряжение), а другой конец припаян на "землю", которая, простыми словами, является общим минусом.

Затем, по межплатному шлейфу, который соединяет нижнюю плату с материнской, и расположен в данном случае под аккумулятором, оно попадает, как вы уже догадались, на материнскую плату, где проходит ещё одну или несколько защит (на усмотрение производителя телефона), а затем поступает в первичный контроллер питания, у которого огромное множество задач, и вот некоторые важные из них:

1) Создаёт напряжение VPH_PWR, которым в последствии будет запитана вся плата, а другой или другие контроллеры питания будут из этого напряжения формировать уже конкретные точные значения под каждую микросхему. Вы знали, что у мобильного процессора, например, может быть более 5 различных питаний? На языке яблочных мастеров, эта линия является аналогом VDD_MAIN в айфонах, и без неё никаких признаков жизни телефон никогда не выдаст. Контроллер формирует и держит эту линию стабильной, автоматически переключаясь между аккумулятором и зарядным устройством, когда нет зарядки -- формирует от аккумулятора, когда есть зарядка -- формирует от зарядки, при этом одновременно заряжает аккум и не расходует с него заряд на работу телефона.
2) Даёт сигнал процессору о том, что подключено зарядное устройство (индикация заряда)
3) Постоянно мониторит состояние аккумулятора по линиям обратной связи ID и TEMP, и в случае проблем именно эта микросхема обесточит плату.

И вот всё как бы ничего, вроде бы всё это контроллер и делает, телефон работает, а значит VPH_PWR сформирован и разошёлся по плате, сигнал о подключенной зарядке есть, а также телефон адекватно распознаёт аккумулятор по линиям обратной связи, иначе бы он не включался вообще. Многие Xiaomi и другие аппараты на платформе Qualcomm не включатся, если вместо аккумулятора подключить голый плюс и минус от лабораторного блока питания, да-да. Есть исключения, но всё же, это надо знать всем кто делает Xiaomi.

Так что же в итоге? Давайте диагностировать, здесь нам даже схема не понадобится:)
Снимаем пластиковую накладку с материнской платы, отключаем аккумулятор, смотрим и глазеем как здесь всё устроено:

Слева -- дисплейный шлейф, справа -- межплатный шлейф, посередине между ними, собственно, шлейф аккумулятора. Подключаем зарядное устройство, не подключая аккумулятор, и смотрим на наличие стабильных 5 вольт с зарядки, замер произвожу на этом пятачке (отметил красным), так как вижу визуально, что это именно VBUS линия и крайний контакт коннектора межплатного шлейфа:

И оно есть, поступает в полном объёме, а значит пока можно предположить, что проблема где-то со стороны материнской платы. Вы обратили внимание на то, что я обвел какую-то микросхему синим, да? Так вот, эта микросхема является защитой OVP, оно же OverVoltage Protection, оно же защита от перенапряжения.

Простейшая микросхема, имеет вход, выход, землю (разумеется) и некоторую обратную связь, но по-умолчанию её задача сводится к тому, чтобы принять на вход напряжение и выдать такое же на выходе, если с ним всё ок. Некоторые умельцы любят снимать и закорачивать вход и выход друг с другом, и не ставить её потом на место, что не есть правильно. Работать будет, но вместо защиты от перенапряжения в телефоне теперь перемычка, и в случае проблем теперь прошибёт не её, а именно первичный КП. Проверяем этот момент, в микросхему входят наши 5 вольт, и выходят из неё те же самые 5 вольт, эти замеры я делаю на стоящих рядом конденсаторах, визуально видно что они подключены именно к этим толстым дорожкам. OVP не при делах, проблему нужно искать дальше, а дальше напряжение после OVP попадает в контроллер питания PM660 ревизии 001-01, отщелкиваем железку на защёлках, и вот он:

Но как продиагностировать его, если он выполняет все свои задачи, кроме зарядки? А что, если проблема не в нём, а например в контроллере быстрой зарядки SMB, который стоит с обратной стороны платы? Менять по-очереди и пытаться угадать? Хочу убедиться наверняка, пойдём другим путём и вспоминаем слова владельца о том, что телефон разрядился быстрее обычного, и предполагаем что имеется лишнее потребление от аккумулятора. Припаиваем проводок к плюсу коннектора аккумулятора (я это сделал не на сам коннектор, а опять же на тестпоинт его линии, поэтому пусть вас не смущает что проводок далеко от коннектора, припаял я его именно к VBAT), и подаем напряжение с блока:

90 миллиампер лишнего потребления на выключенном телефоне, чего быть не должно. А значит, кто-то из микросхем должен перевести этот ток в тепло и мы можем найти потребителя. Замораживаем подозрительную область и касаниями минусового крокодила подаём напряжение:

Теперь есть железная уверенность, что виновник торжества найден и подлежит замене. Катать эту микросхему (то есть снять и поставить обратно) нет никакого смысла, её выбило физически, значит сразу меняем.

Я заснял небольшой видеоролик, где полностью показан процесс замены, в верхнем правом углу есть таймер реального времени, который учитывает нарезку и поможет понять, сколько данная работа заняла у меня времени, и сколько скучных действий и ожиданий я вырезал/ускорил. Микросхему для замены заранее перекатал за кадром на свинцовые шарики

Как-то так. Дайте обратную связь, если вам оно зашло, постараюсь делать подобные видео почаще, может даже и с озвучкой:)
Здесь её очень не хватает, многие действия поймут, наверное, только мои коллеги по смартфонам.

Теперь повторно подаём напряжение с блока, убеждаемся что потребление исчезло (я немного запамятовал сделать фотографию в этом моменте, тут прошу простить, но потребления больше нет), а также проверяем зарядку:

Вот и продлили жизнь старичку :)
Далее скучная сборка, и на этом ремонт окончен, даём владельцу рекомендацию сменить автозарядку на более качественную, потому что проблема запросто может повториться. Эти контроллеры довольно нежные в этом плане. Такие дела.

Связаться со мной можно через телегу или VK, ник везде одинаков. Живу в Новосибирске.

Всем добра и поменьше поломок, спасибо за прочтение :)

Что будет, если nokia 3310 упадёт с метровой высоты?
Как минимум это будет пробитый асфальт и живой телефон.
А что будет, если уронить старенький 12 pro max с такого же расстояния?
Правильно, тоже ничего хорошего для кошелька владельца.
Сейчас покажу.
Вот собсно камикадзе, спикировавший вниз на неустановленную поверхность

Телефон не включается, а из внешних повреждений только дисплей, стоимостью 20к (у всех поставщиков плюс минус разно-одинаковые ценники в закупке)

В некоторых случаях причиной не включения телефона может быть сам дисплей, когда ломается дешифратор матрицы, коротит, а система защиты телефона не даёт полноценный запуск.

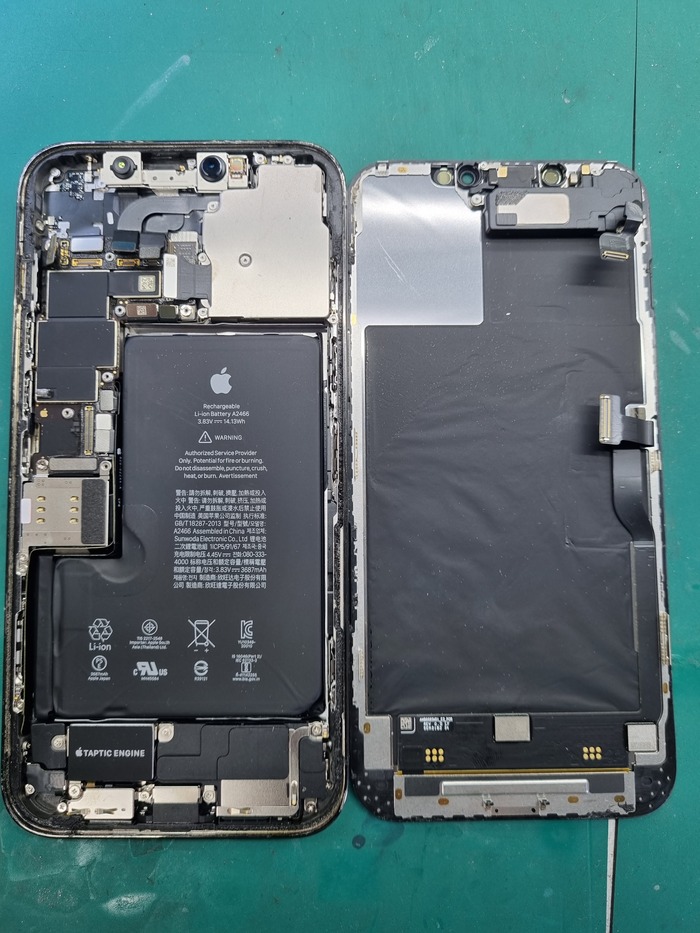

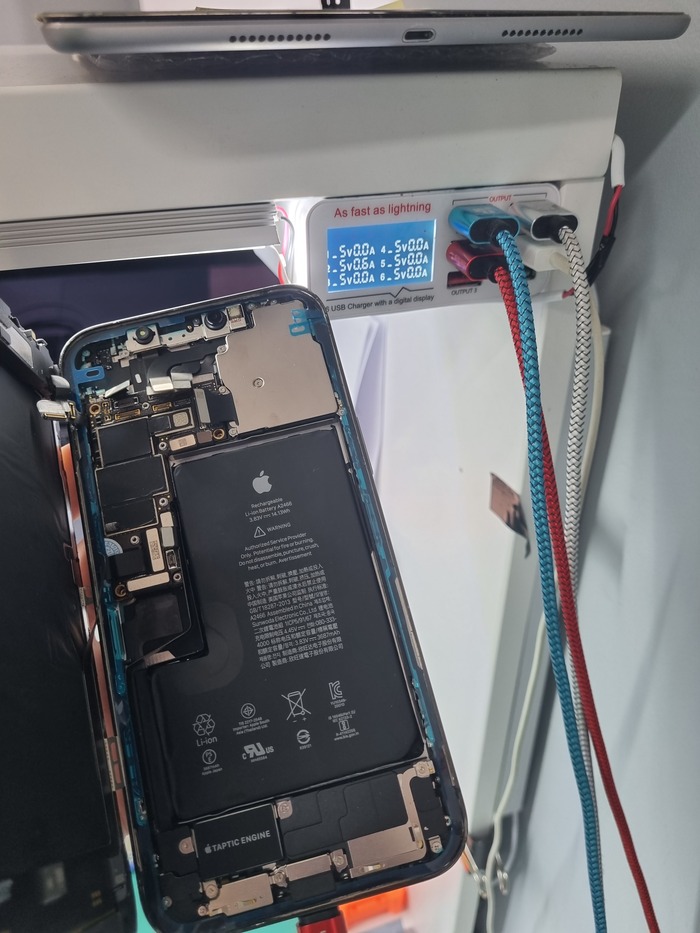

Открываю, отключаю дисплей и ставлю телефон на зарядку.

Не дисплей.
Закидываю его в другой корпус и проверяю. На удивление матрица не пострадала, но клиент всё равно рассчитывает на замену дисплея.
Ладно, сморю далее.
Есть так же вариант, когда разваливается межплатная рама, частично теряется связь проца и модема.
Для понимания:
В телефонах, для обмена информацией между микросхемами, предусмотрены i2c или i2s цифровые шины.
Условно проц раздаёт команды и микросхемы должны их выполнить. Как только микросхемы сделали всё правильно, то они отправляют команды процессору и он выдаёт на дисплей... Ну скажем, включение авиарежима.
В данном случае в отвале был вероятно низ и на моей практике, в большинстве случаев, разваливалась рама и терялась связь с модемом.
А выглядит это так:
Модем является важной микросхемой с жёсткой привязкой к процу, поэтому проц опрашивает её более тщательно. Посылает команды, но ничего не приходит, а только либо генерация непонятного сигнала по цифровой шине i2s, либо по её тактовой частоте. Проц видит, что что-то приходит, но для него это непонятно, так как одна из шин не работает (в отвале) и повторно начинает дрочить модем, а он ни в какую и проц уходит в циклическую передачу команды, не проходя полноценно процедуру самодиагностики. Всё. Запуска нет.
Понятное дело я сейчас очень кратко описал данный опрос, но там столько терминологий и запутанных связей, что потянет на 5й том "Войны и Мира".
Теперь, что-бы подтвердить свой предварительный диагноз, нужно разорвать окончательно связь с модемом (если никаких генераций от него нет, то проц просто пропустит эту процедуру и переключится на дальнейший запуск.

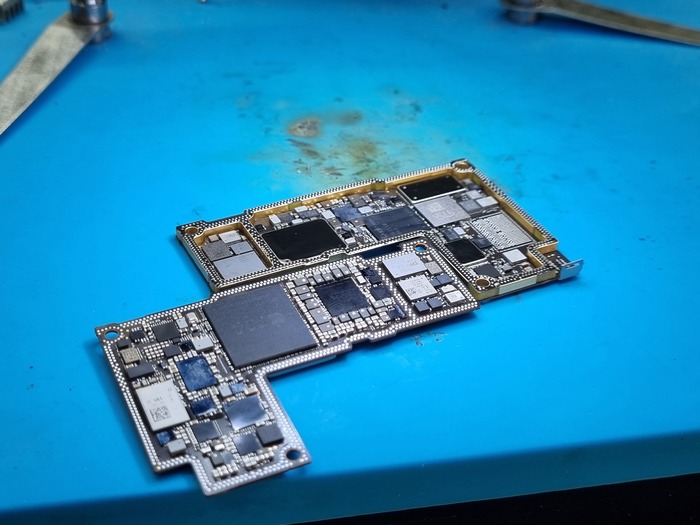

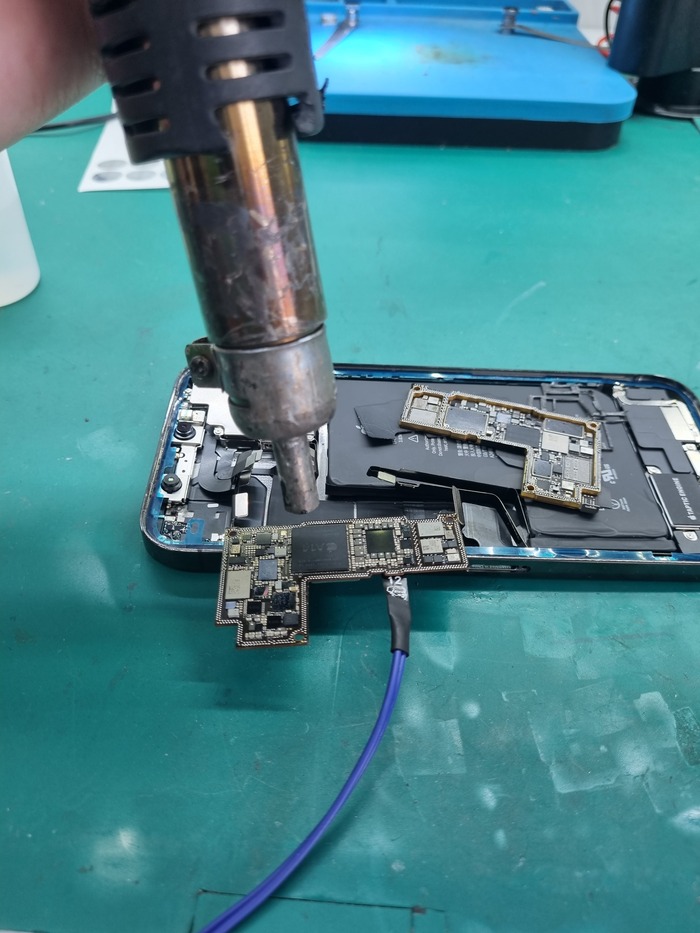

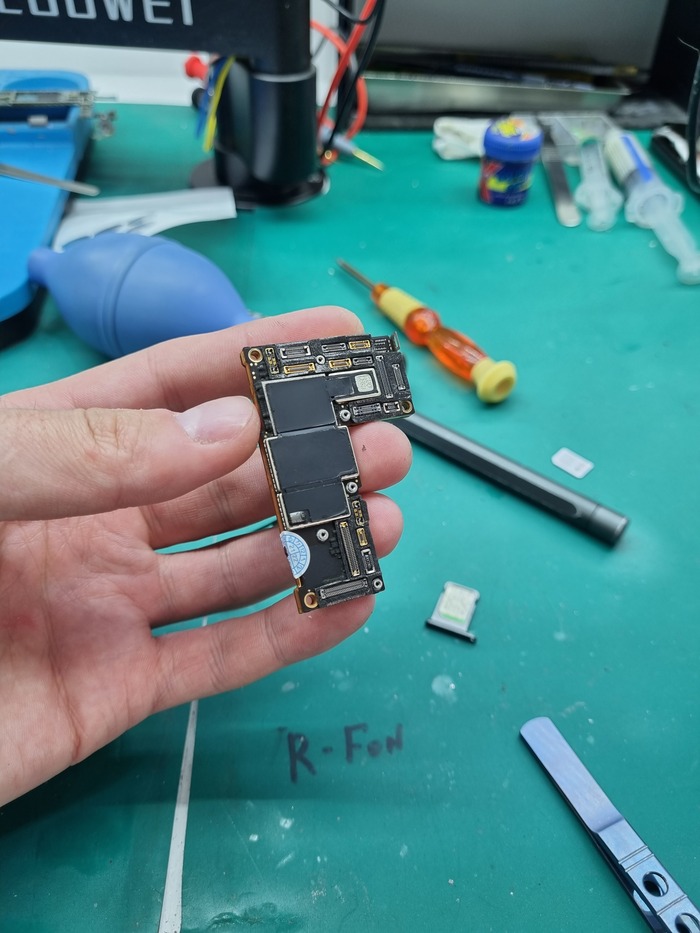

Распаиваю платы

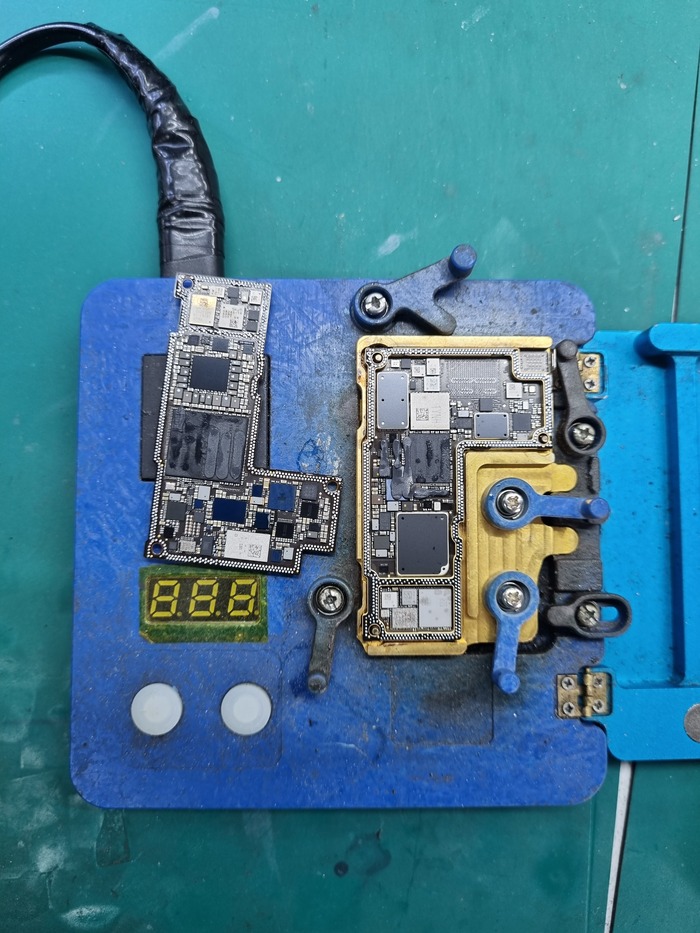

И делаю пробный запуск только верхней доски.

Мои предположения начинают сбываться.
На этом этапе согласовываю деньги приступаю к реболлу межплатной рамы.

Ну собсно рама отреболлена, плата проверена, а значит клею свои стикеры

И собираю телефон.
На такие ремонты я не сразу закрываю дисплей, а откладываю на полку, что бы телефон остыл до комнатной температуры.
Если телефон на следующий день включается, то можно собирать и выдавать как отремонтированный.
Но, увы, телефон не дожил даже до конца рабочего дня и вернулся в то состояние, в котором мне его принесли, а я уже подготовил проклейку, что бы потом резко закрыть телефон и выдать владельцу

Чек-тест не пройден.
Надо думать теперь о том, что же отвалилось, прогрелось, поработало пару тройку часов и снова отвалилось.

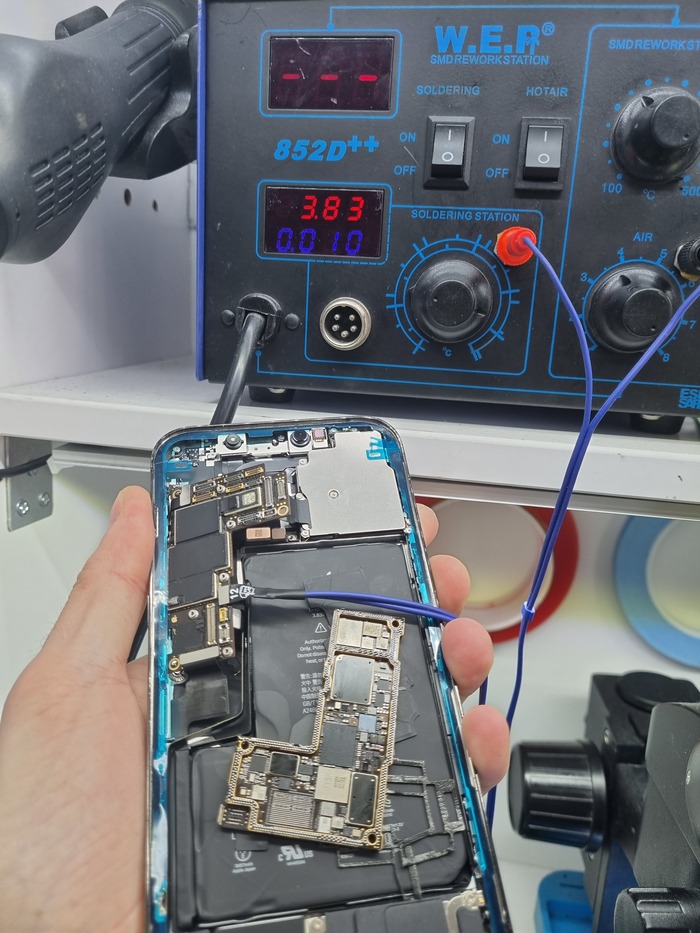

Распаиваю заново половины и пробую запуск только верха.

А вот там болт.
Запуска нет, всё так же как и изначально.
Значит отвал какой-то микросхемы есть на верхней доске.
Важно понимать, что при ударах на плате отваливаются сначала самые большие чипы, а тут у меня процессор, контролёр питания всего интерфейса и чип памяти.
Например у памяти появились новые контакты IO_PMU_TO_NAND_SYSTEM_ALIVE или же GPIO_PMU_TO_NAND_LOW__BATT_BOOT_L, отвал которых будет сопровождаться таким же незапуском, да какой там, в DFU зайти будет проблемой и для этого придётся принудительно заводить телефон в аварийный режим, предварительно замкнув тест-пойнт IO_SOC_FROM_PMU_KRAKEN_FORCE_DFU с линией 1.8V. А при попытке прошивки будет понятно кто в отвале.
Заводите принудительно в режим прошивки и, допустим, через 3utools смотрите на поведение.
Если прерывается на 11 процентах, то значит в большинстве случаев это контроллер или проц, если на 19% без появления полосы прошивки, то nand.
В некоторых случаях может быть незапуск телефона из за nand, но это если меняется или увеличивается на больший или меньший объём.
Короче, ситуации масса и всё нужно щупать и проверять лично.

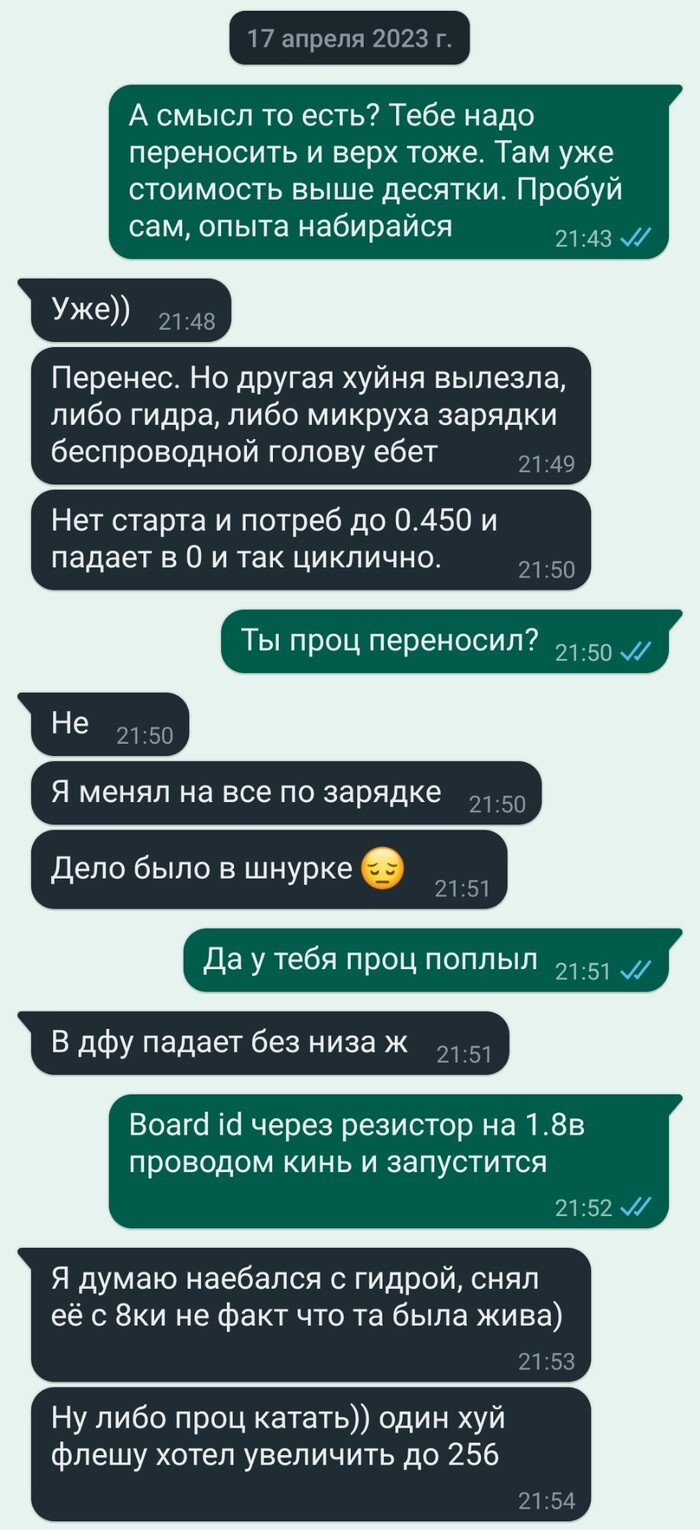

Поэтому в большинстве случаев диагностика по интернату просто не диагностика, а гадание. И это касается всех тематических форумов по ремонту телефонов, где большинство сообщений по типу:
ТС: У меня телефон не включается, что может быть?
Коментаторы(далее К): от блока питания запускайте.
ТС: Пробовал, заменил контроллер, но всё равно не включается.
К: а у меня такое было, я там конденсаторы заменил и всё заработало.
К: а у меня кот нассал на потолок и телефон включился.
ТС: да всё пробовал, что ещё может быть.
К: а у нас Анька в селе родила, бабка нашептала на телефоны без ремонта, у неё вообще ничего не ломается.
Спустя 3 года.
К: кто-то уже решил проблему?

И всё в том же духе, поэтому я там не тусуюсь.
На этапе прошивки изначально телефон определился как неизвестное устройство, а значит основным виновником является проц. Вернее его отвал.
Грею t200°C 30 секунд.

Поведение телефона начинает меняться вплоть до загрузки яблока и в перезагруз.
Ну ясно. Удар то пришёлся как раз в его часть, а значит надо сделать его ребалль.

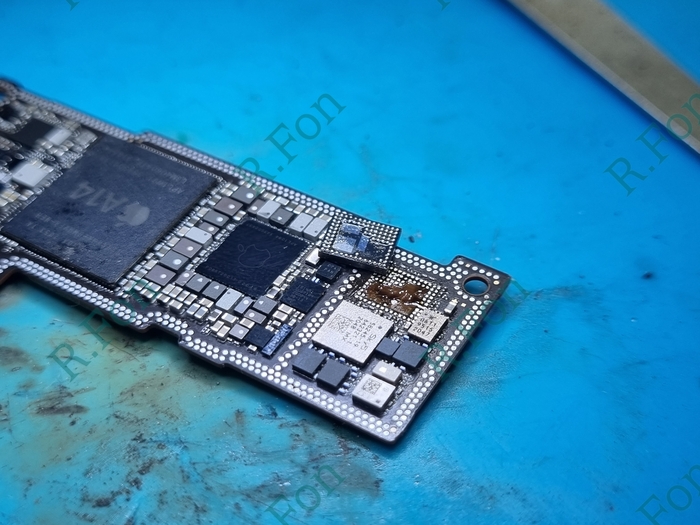

Снимаю чип.

Снимать его нужно, соблюдая 4 термопрофиля одновременно. Как?
Дуть феном нужно в определённом направлении, силу потока горячего воздуха тоже нужно учесть, при чём важно понимать, что рядом 2 микросхемы, которые могут поплыть после отпайки.
Вот Вы видите в моих постах: снял, зачистил, отреболлил, запаял. А знаете сколько правил пайки нужно соблюдать при этом?
Я просто это опускаю, ведь если нагромождать пост одной технической инфой, то он будет не интересным для большинства читателей, поэтому это я пропускаю это при написании постов.
Да и чтиво может получиться на минут 43, а у нас тренд сейчас как?
Коротко, понятно и красивые фотокарточки xD
Блюю режим современности)

Зачищаю процессор.
Делать это нужно предельно аккуратно и без должного опыта может получится так:

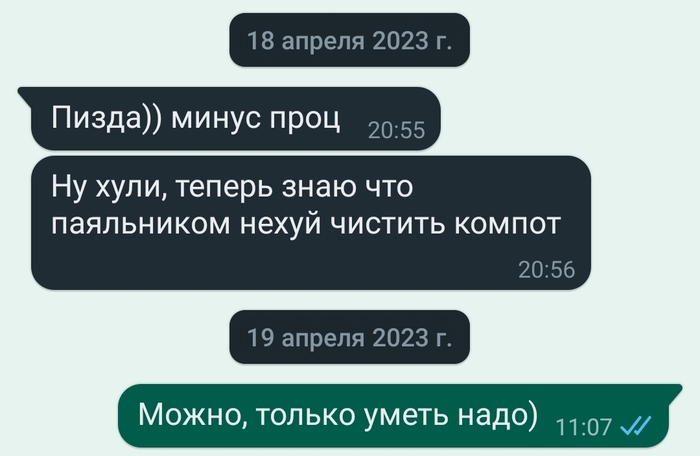

А на следующий день

:D
Ну бывает. Опыт тоже зарабатывается через неудачи.

Очищаю компаунд. 400 градусов паяльник, 160 нижний подогрев с тонной флюса.
Так, наверно хватит технической части, перейду к простому описанию ремонта. Я же на развлекательном портале блохером работаю))

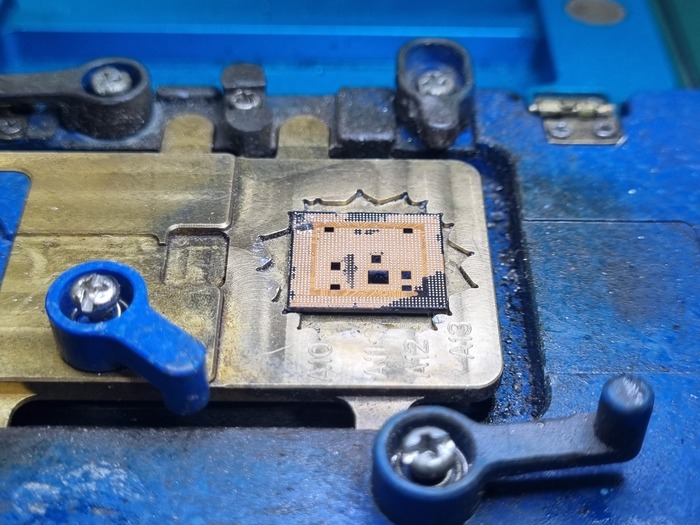

Ошариваю проц

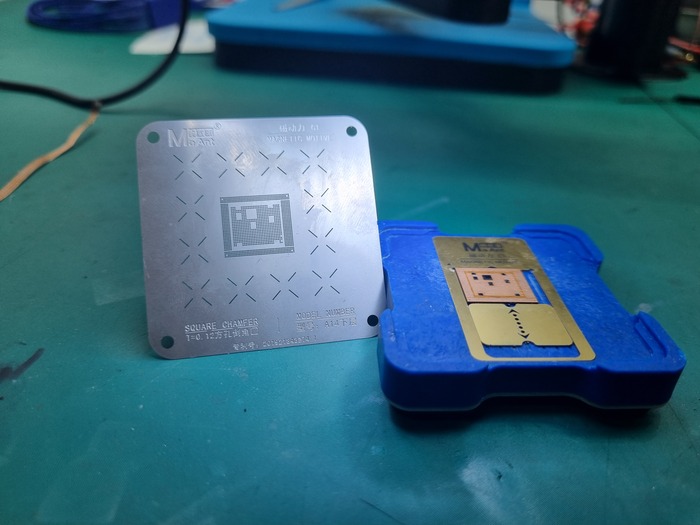

После зачистки подготавливаю трафарет, специально купленный только для процессоров

Спустя 5 минут это выглядит красиво

Ситуация поменялась в лучшую сторону, но до запуска дело так и не дошло.
Телефон жрал 30мА тока и реакция на кнопку включения была такой:
Нажимаешь, поднимается потребление на 10мА сверху и тут же падает до 30.
Что там начало жрать после реболлинга проца?

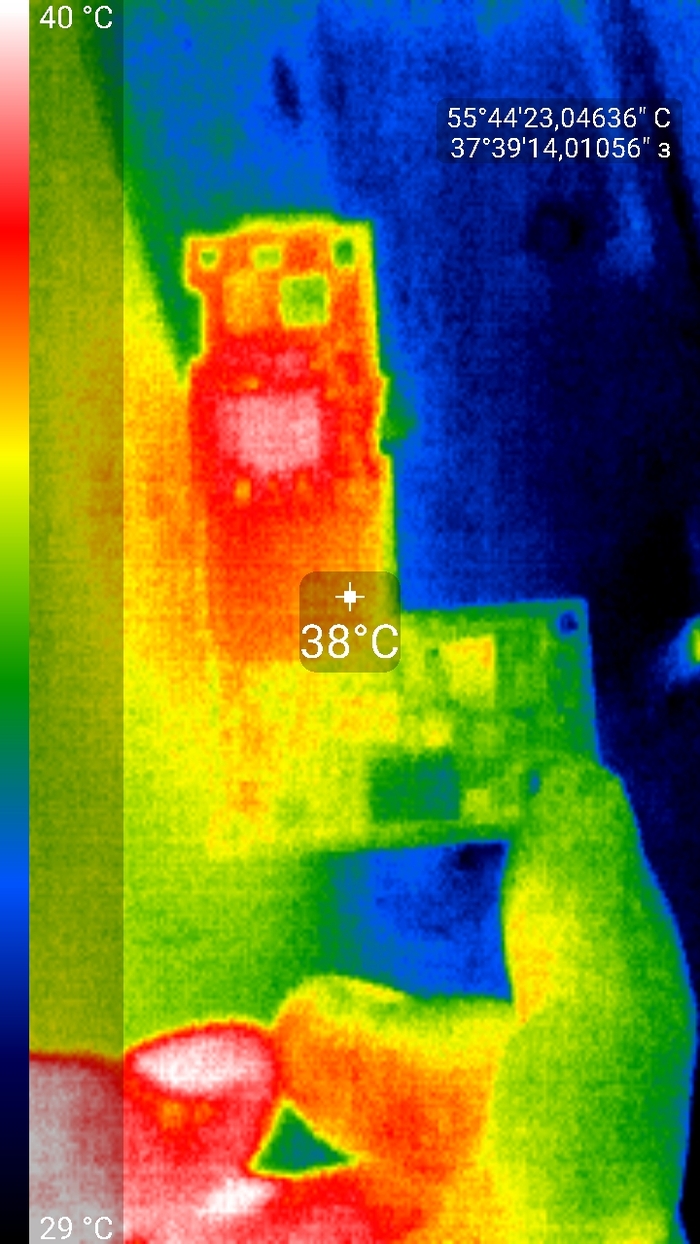

Взгляну на плату через тепловизор

Кп, мать его. Либо поплыл, либо сдох.
Меняю.

30мА ушли, но поведение телефона осталось прежним.
При нажатии на кнопку включения 10мА потребления и в 0.
Без запуска.

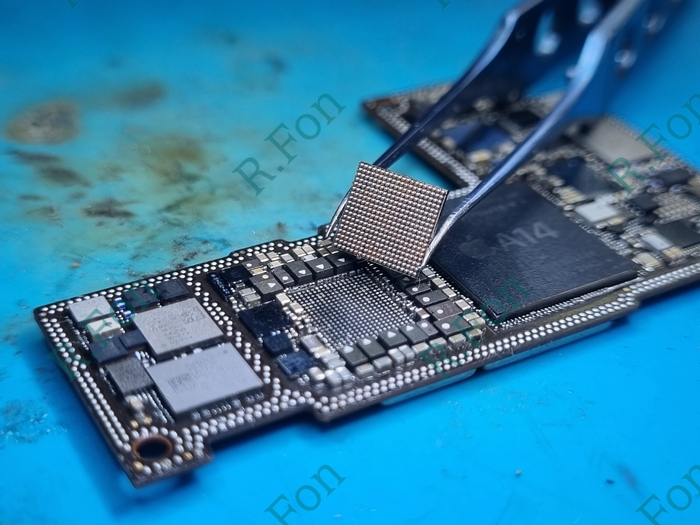

Снимаю nand

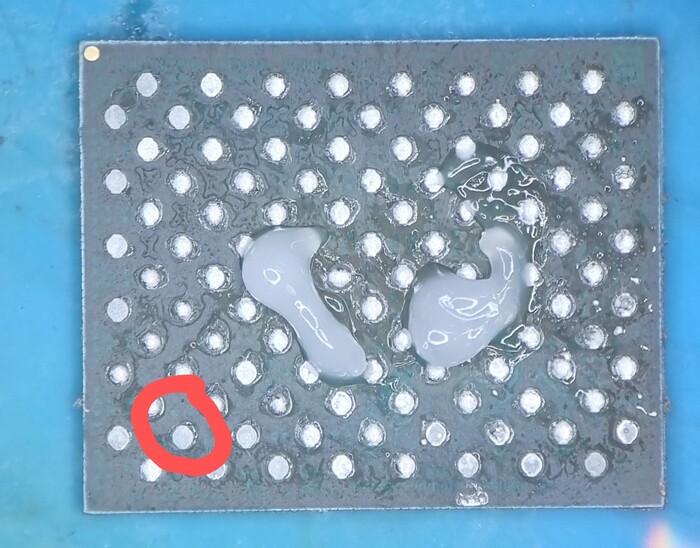

Вот о чём и говорил.
Контакт SYSTEM_ALIVE был отбит, как и ряд важных пятаков.
Тот самый случай, когда изначально отбито несколько микросхем и начинаешь делать одно - разваливается или временно припаивается другое, а потом отваливается..
Такое замечается преимущественно на ударенных телефонах, где самым лучшим вариантом будет перенос микросхем на донора, что собсно и было предложено клиенту, ибо неизвестно, что в дальнейшем сдохнет следующим.

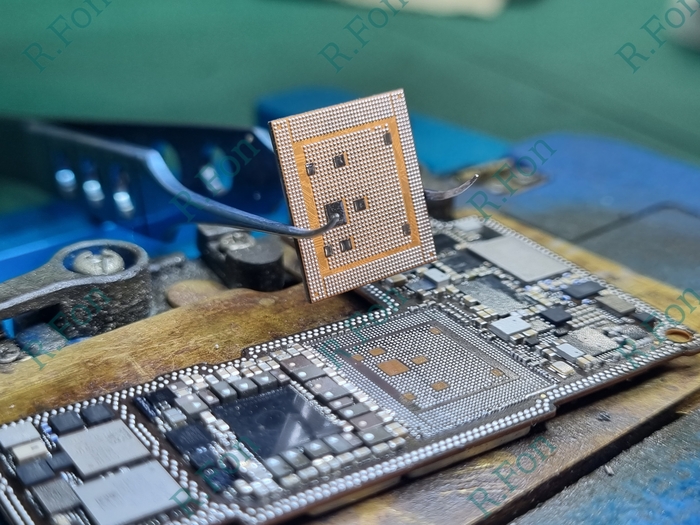

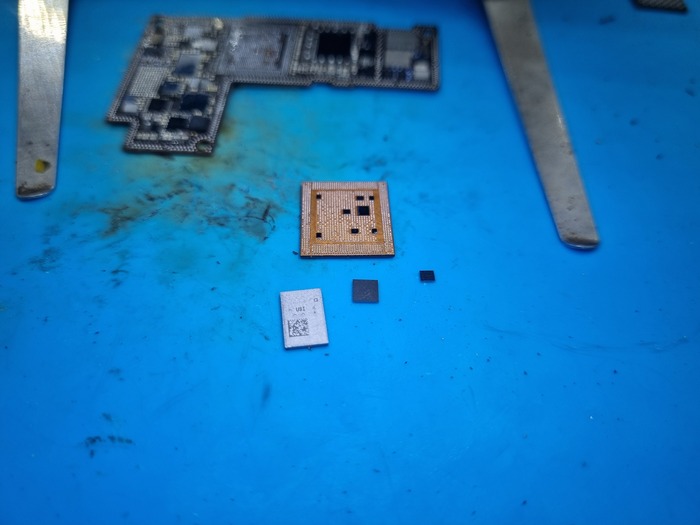

Для переноса понадобится 5 микросхем

Проц, arb, rose(поиск телефона в выключенном состоянии), nfc и чип памяти.
Всё это нужно зачистить заново и отреболлить

Так как у клиента телефон 4g, то я делал перенос на плату с 5g и если не перенести ещё усилитель

То телефон будет видеть сим-карту, но не будет искать сеть и постоянно писать "нет сети".
Теперь всё отмывается и красиво собирается

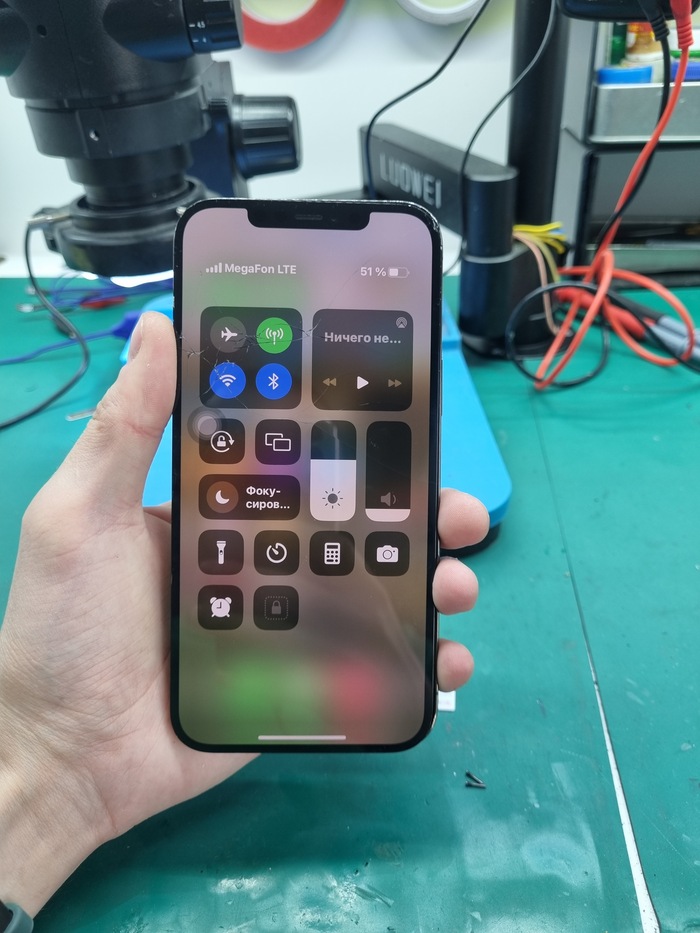

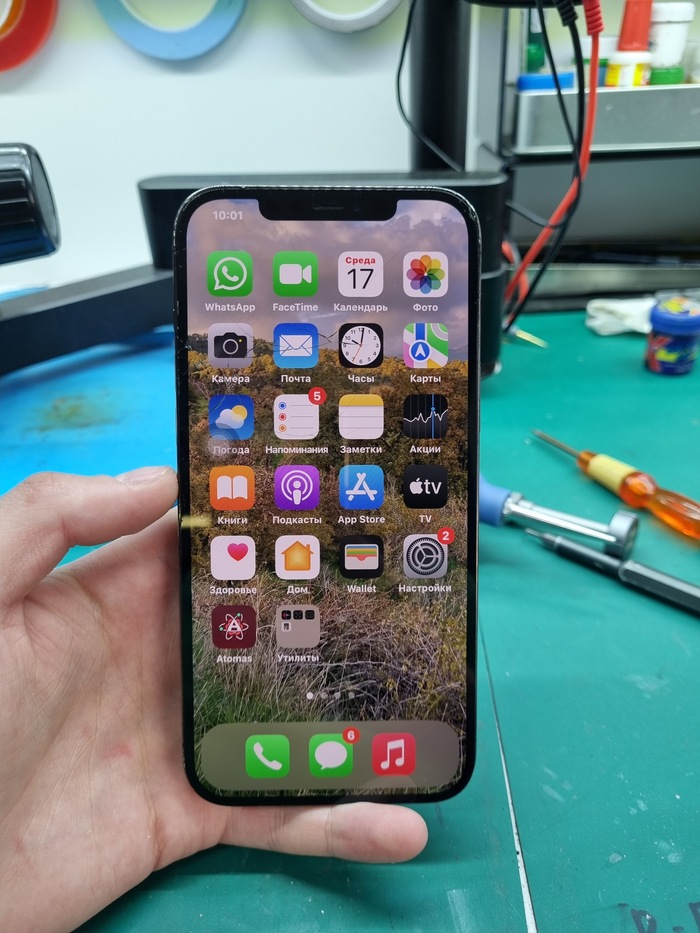

Готово

А это остатки роскоши.png

"медиа-блоков не может быть больше чем 25", поэтому отредачу пост и добавлю финальную карточку в коментарии)
Ну не хватило места, а удалять уже нечего xD

Так как стоимость ремонта составила 15 тысяч рублей (и ещё косарь за оригинальное защитное стекло remax), то клиент решил пока что притормозить менять модуль за 22к. Потом.

Задать вопрос по немножко упавшим телефонам можно мне в личку, либо в телегу, а так же лагающую инсту, а так же можете отправить сову на абонентский электрический ящик, контакты которого можно найти по моему нику в яндексе.
Либо зовите меня тут по призыву @R.Fon

Увидимся))

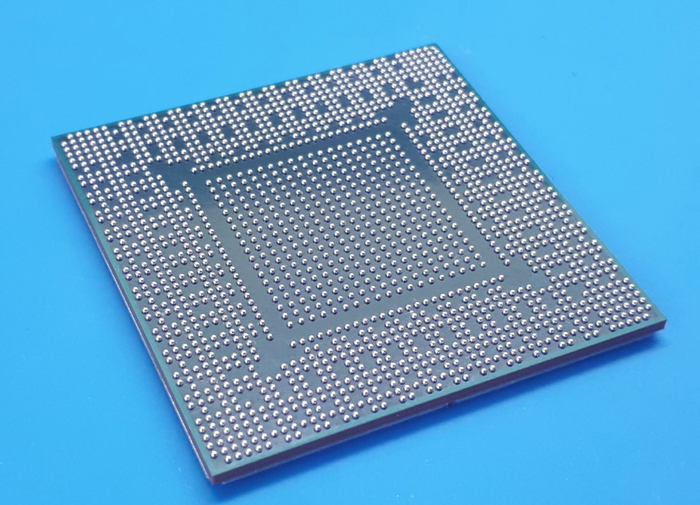

С условием того, что у нас имеется трафарет. Отмыв его заранее и намазав флюса на чип очень тонким слоем, накидываем трафарет на GPU. У меня в данном случае стоят заранее три шарика по краям для оцентровки. Но учтите, что в таком случае у вас может плохо встать трафарет.

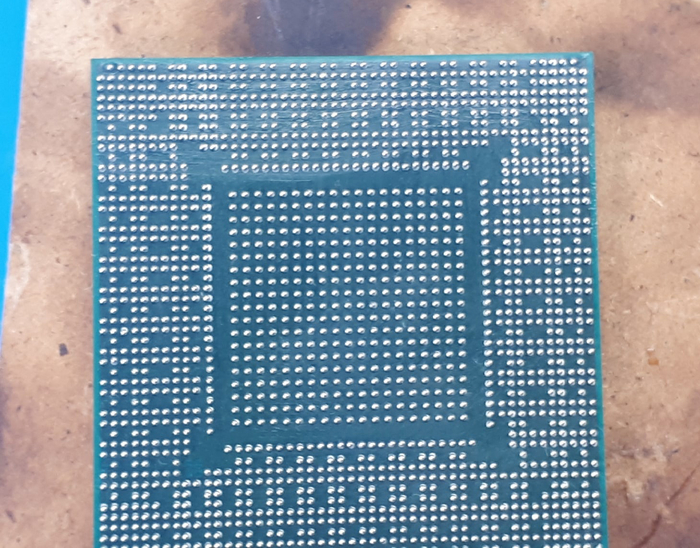

И после того как вы засыпали шары в лунки трафарета шары у меня они 0. 5. После этого четырьмя пальцами обеих рук аккуратно поднимаем трафарет от чипа. И так как у нас было очень мало флюса, он снялся без каких либо проблем. Все шары остались на своих местах.

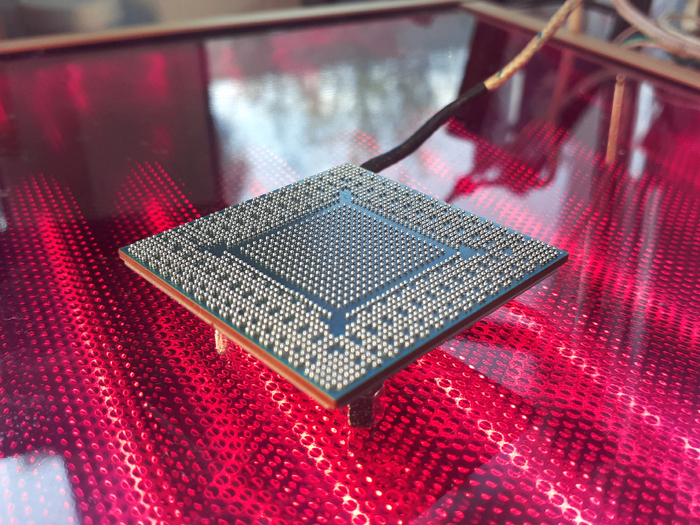

И самый ответственный и важный этап - разогреваем чип на нижнем подогреве у меня термопара стояла на самом низе, разогрев примерно до 160. можно и до 200, но при том условии, если чип еще более большой массы. Ну и при 160 градусах. Я начал греть чип сверху феном китайских 390 градусов. Ждем, чтобы шары все припаялись, после чего берем чип на горячую и смотрим, все ли шары припаялись. Отодвигая скальпелем от друг друга, наносим флюс уже с избытком и делаем тоже самое.

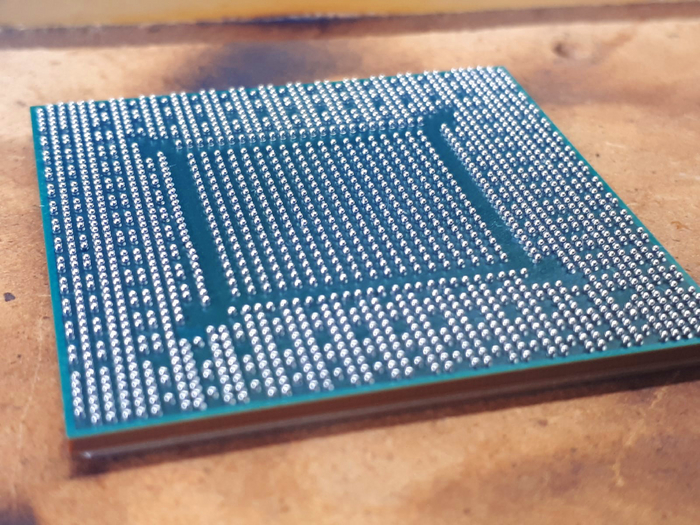

Ну и вот весь результат

Добрый.
Совсем недавно, когда ещё на улицах Московии не успели вывезти весь снег, клиент умудрился пролюбить свой телефон в снегу и как обычно о нём вспомнили вечером, прийдя домой.
Увы, пара лет собирательства данных ушли под снег.
И если молодые люди прошареные и делают резервные копии данных каждый час, то люди в возрасте чаще всего об этом вообще ничего не знают.
На утро, решив испытать удачу, клиентка пошла к месту предположительной утери и на удивление телефон лежал там, втоптанный в снег...

Колёсами от машины)
Естественно лишних денег нет, а телефон и тем более данные очень нужны.
И вот нашли меня по рекомендации через авита.
Телефон у меня и при беглом осмотре самым целесообразным и бюджетным вариантом я посчитал перенос процессора и памяти на донора, причём не просто купить плату, а целый, полностью рабочий телефон, ведь если ремонтить отдельно, то выходит не дюже то и выгодно.
Дисплей, шлейфа датчиков, кнопок, зарядки, нижняя плата в мусорку.

Тут я предлагаю два варианта поиска донорского телефона:
Ищет сам клиент, либо ищу я, только от себя я ещё накину на стоимость донора пару тысяч за доставку и потраченное время.
Клиентка выбрала первый вариант и через неделю принесла полностью рабочий такой же телефон.

Для начала я украду две микросхемы с усопшего телефона

Процессорная часть от влаги сильно не страдает, так как там по сути гуляет всего 1.8в, а вот от наезда тачки она не сильно защищена, поэтому снимаю чипы на 500 градусах, только грею плату с обратной стороны

И это было ошибкой.
Не фатальной, но всё же ошибкой xD

Помимо снятия микросхем я ещё зажарил стол и прищепку xD

Теперь ремонт переходит в другое русло. Сначала отремонтирую стол

Эта заплатка ещё будет долго Вам попадаться на глаза в моих постах xD
Как только я закончил двухминутный авторский ремонт, то приступаю к чтению чипа памяти и если она живая, то можно смело отжарить донора и выкинуть с него точно такие же микрухи, для посадки энтих)

Заготавливаю чипы с данными

И пакую их на плату

А далее запуск с кнопки

Телефон некоторое время перезагружался на заставке, то доходил до рабочего стола и в перезагруз, то жестоко тротлил (тупил), но постояв часик на зарядке очухался.
Жив!

Данные и телефон успешно восстановленны.
Стоимость восстановления 10 тысяч рублей + донор, который купил клиент и минус одна прищепка)

Цена за перенос или реболл процессора на андроиды у меня является постоянной и не зависит от стоимости устройства. Будь то это телефон за 3к или за 60к. Неважно. Отличие в цене может быть только из-за конструктива платы, например если она двухэтажная как на айфонах, где требуется дополнительное время на запайку/перереболл межплатных рамок.

Задать вопрос по не сильно сложным ремонтам, таким как в этом посте, можно мне в телегу, где так же выходят короткие посты с ремонтами и оборудкой или в инсту. Для консервативных пользователей есть электрический ящик, контакты которого можно найти в яндексе, ну либо зовите меня тут по призыву @R.Fon

Увидимся)
