Samsung A53 – худший смартфон
У Самсунга модели A5(0,1,2,3,4…) традиционно самые популярные в линейке из-за размера/характеристик/цены. Но каждый год производитель делает все хуже и хуже. Видимо, логика проста: “если покупают и так, то зачем делать хорошо ?!”
3 года назад я делал пост о Samsung A51 и его массовых проблемах с процессором.
Время шло, мир уже много раз успел сойти с ума. Samsung тоже не сидел без дела, они собирали лучших специалистов по всему миру Пакистану
сборочная линия Samsung

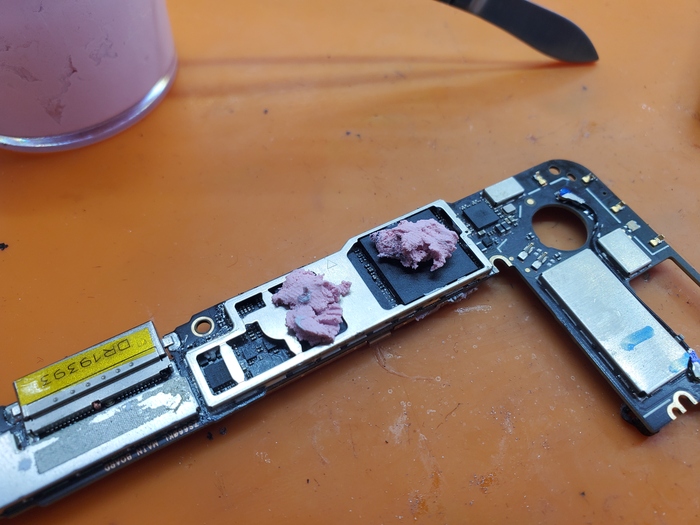

И их ничего не смутило, когда у них получилась вот такая плата на телефоне Samsung A53
Хочу спросить у пикабушников, которые не ремонтируют ничего и ни разу не инженеры: нет ощущения, что какое-то место на плате выглядит ненадежно ?
это самое место
А секрет прост: берем плату из фольги (на Самсунгах такой тонюсенький тестолит стал, что в местах, где крепится плата винтом к корпусу, он проминается на несколько слоев вглубь), берем два огромных полигона текстолита и напаиваем сверху 2 защитных экрана из материала, который раз в 5 прочнее самого текстолита. А между этими двумя полигонами оставляем коротенький участок текстолита. Бонусом добавим еще пластиковую крышку, чтобы можно было прям пальцем надавить в район платы, и она изгибалась. Если тут у вас не возникло сомнений, то стоит отправить резюме в самсунг, думаю есть все шансы.
Вернемся к моему телефону. Он перезагружается на заставке из-за отвала пайки процессора. В данном случае все обошлось реболлом процессора, после чего телефон заработал. Но не у всех ребутящихся A53 будет одно и то же решение, как было у A50 и A51. Иногда, из-за обрывов в слоях текстолита, придется менять сам текстолит на донорский.
Отрезаю кусок защитного экрана, чтобы было удобно подлезть лопаткой

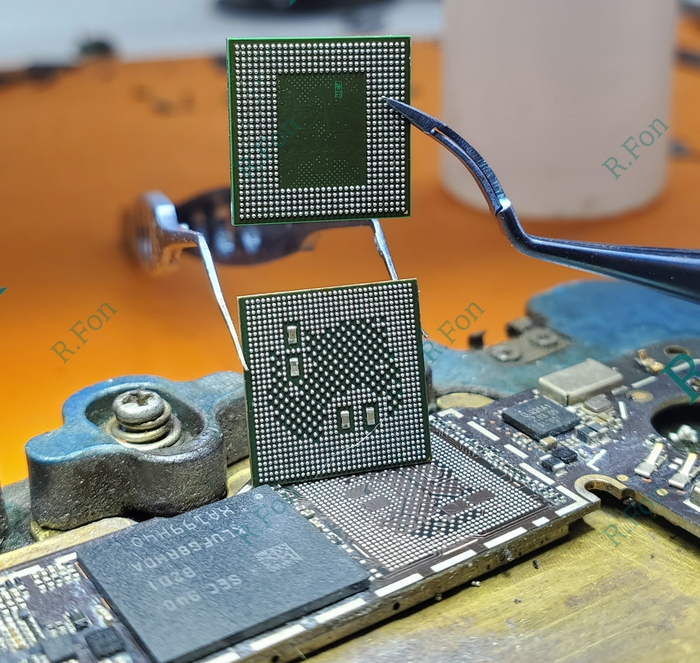

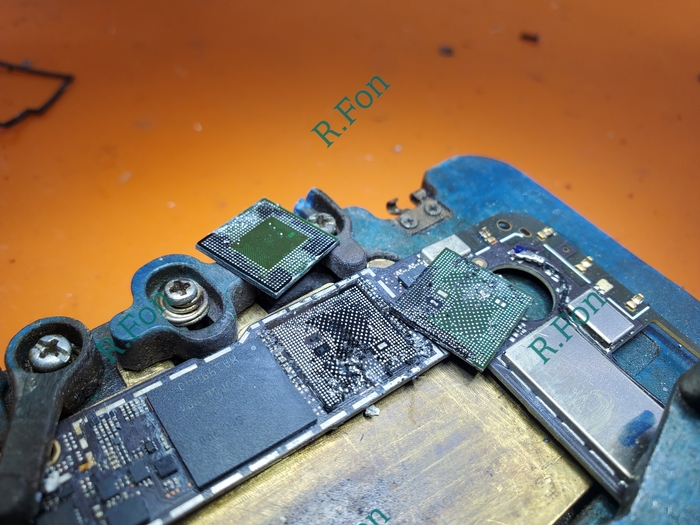

И демонтирую процессор, контролируя температуру в разных частях платы, для последующего создания термопрофиля под эту модель.
В злополучном углу есть “серые” пятаки,
которые косвенно могут говорить об отвале процессора в этом месте; но чаще всего они образуются при демонтаже: когда олово еще не расплавилось до текучего состояния, но стало уже достаточно хрупким, чтобы при механическом воздействии просто треснуть.
Настоящие “серые” пятаки вот такие, они “подгорают”, когда контакт между процессором и шаром олова то пропадает, то появляется
Убираю остатки припоя и компаунда с посадочного места процессора.

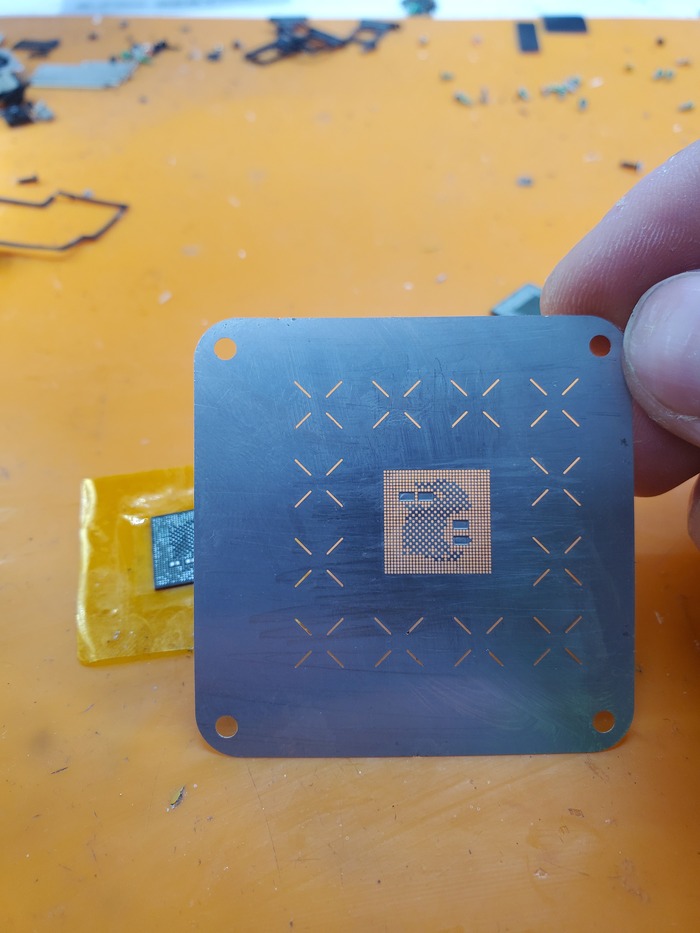

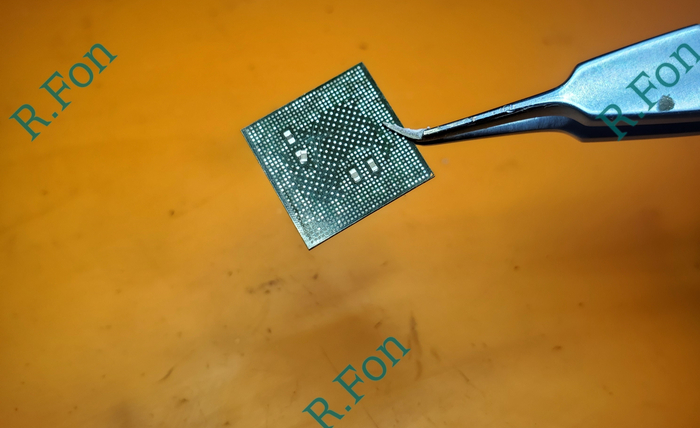

Процессор тоже чищу перед накаткой новых шаров
И припаиваю на место.
С этим телефоном повезло и все ограничилось только реболлом процессора.
Но данный случай скорее исключение, потому что из-за такого просчета в проектировании у модели есть и другие проблемы:
- в этом углу рвутся дорожки, которые отвечают за работу тачскрина (в одних случаях можно восстановить несколько контактов в слоях и все будет работать, в остальных же придется искать донорский текстолит);
- отвалы сети тоже из-за порванных слоев в текстолите;
- с обратной стороны платы отрывается котроллер, прям с ногами от самой микросхемы и дорожками от текстолита. Из-за этого телефон или совсем не включается или отключается время от времени (не путать с перезагрузками);
- про коннектор основной платы и шлейфа не буду даже упоминать, ведь это беда всех самсунгов.
Думаю, список не конечен, и кто сталкивался с ремонтом этой модели, еще накидает варианты.
Сами или кто подсказал, но A54 плату Samsung спроектировали уже не трескающуюся пополам и перенесли этот же форм-фактор на А55.
Не знаю пока, что там с проблемами у них, но микросхемы отваливаются хотя бы от ударов, а не сами по себе.
