Здравствуйте, коллеги! Сегодня я расскажу о создании одной уникальной конверсии. Уверен, что в мире нет аналогичных моделей. Ведь, кому вообще такое придёт в голову - взять и электрифицировать модель от "ЭЛЕКОНа"? 😄

Введение.

Всё началось с того, что мой заказчик попросил взяться за восстановление его очередной модели в 43-м масштабе - за пожарный ЗИЛ-131 (АЦ-40) со сдвоенной кабиной производства ЭЛЕКОН, Казань. Вот он:

Основные проблемы модели:
❌ сломано крепление капота;
❌ мелкие сколы краски на кузове;
❌ сильная вмятина со сколом краски на капоте.

В процессе обсуждения проекта, родилась идея оживить модель - добавить ЗИЛу электрификацию по мотивам работы с воссозданием легендарной электрифицированной "Чайки" ГАЗ-13, при условии, что мигалки на крыше тоже должны светиться.
С работой про "Чайку" вы cможете ознакомиться в конце статьи ⬇️

А ещё меня попросили спроектировать и реализовать более элегантные решётки на передние фары взамен заводских неказистых. Чтож, желание заказчика - закон. Будем реализовывать! Скажу честно, за проект взялся с удовольствием, ведь самому было интересно что в итоге получится 😉.

А для тех, кто в танке, небольшая справка о модели:
✔️ производитель - "ЭЛЕКОН", г. Казань.
✔️ 1997 г. - начало выпуска.
✔️ в отличие от ЗИЛ-131, которые в начале производства ошибочно имели 8 отверстий в решётке радиатора вместо положенных 10, АЦ-40 сразу имел правильное количество.
✔️ первые АЦ-40 имели черные сетки на передних фарах и более темный оттенок краски на кузове. Более новые образцы укомплектовывались красными сетками и были окрашены в более яркий цвет.

1. Разборка модели.

Элеконовский ЗИЛ-131, как и многие саратовские модели, реализован без единого винта, за что хочу отдать дань уважения производителю.

Однако, разбирается модель не без заморочек. Конструкция устроена так, что пластмассовое основание задней части кузова (панель чёрного цвета) фиксирует кабину, при этом, имеет очень плотное соединение с металлической рамой.

С капотом тоже всё прозаично. Внутренняя часть кабины имеет соответствующие пазы для захода двух кронштейнов от капота, но обработка поверхности там ужасная: сплошные заусенцы, острые кромки и, как следствие, сколы каски.

Доработал, подкрасил.

2. Подготовка к электрификации.

Так как провода должны тянуться через кабину, для них необходимо выполнить выходы внизу её задней части, короче "доработать напильником". Надфиль в зубы и вперёд! А с помощью сверла я обеспечил посадочные места для светодиодов на передние фары.

Места доработки кабины (сзади) и остальные мелкие скольчики краски я закрасил с помощью смеси эмалевых красок Х-6 Orange и Х-7 Red от Tamiya.

Далее я демонтировал старые задние фонари и немного рассверлил их посадочные отверстия в пластмассовом корпусе, чтобы обеспечить проход света от светодиодов, которые я планирую размещать внутри.

Оригинальные проблесковые маячки на крыше кабины и задние фонари у элеконовского ЗИЛа выполнены из непрозрачного пластика, что значительно упрощает внешний вид модели. А ещё это совершенно не годится для электрификации. Детали должны быть прозрачными!

Завсегдатаи канала уже догадались, что для решения этого вопроса я вновь воспользуюсь технологиями трёхмерного проектирования и 3D-печати ("Оп, вот у него 3D-принтер!").

3. 3D-моделирование и 3D-печать.

В CAD-редакторе были спроектированы:

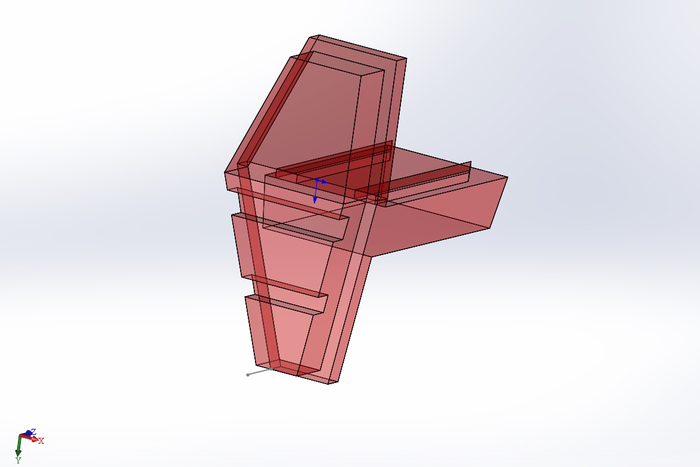

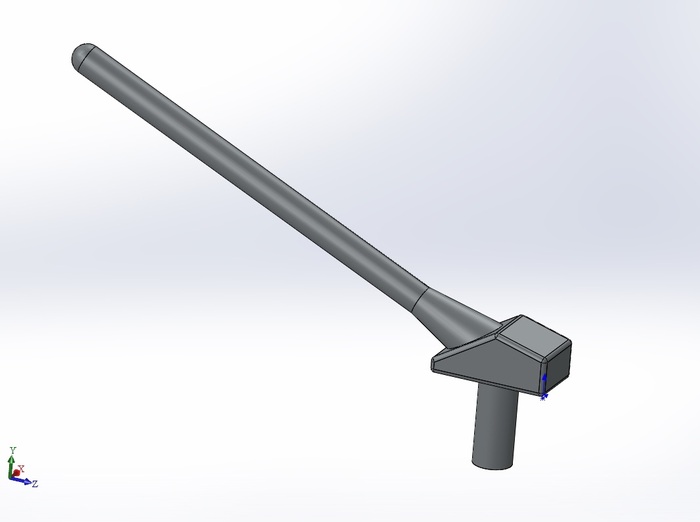

• Проблесковый маячок:

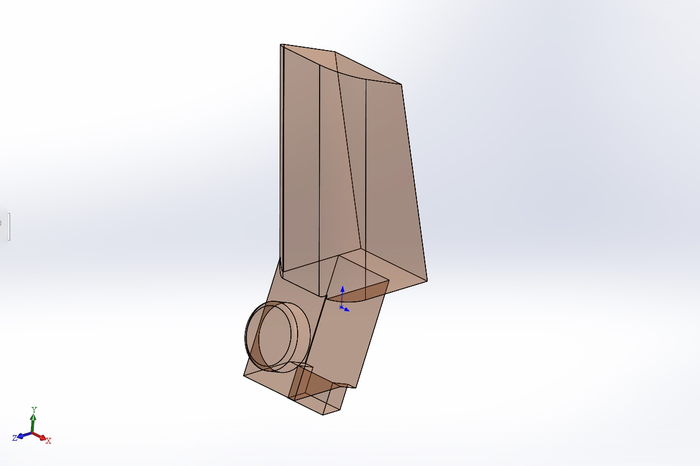

• Задний фонарь:

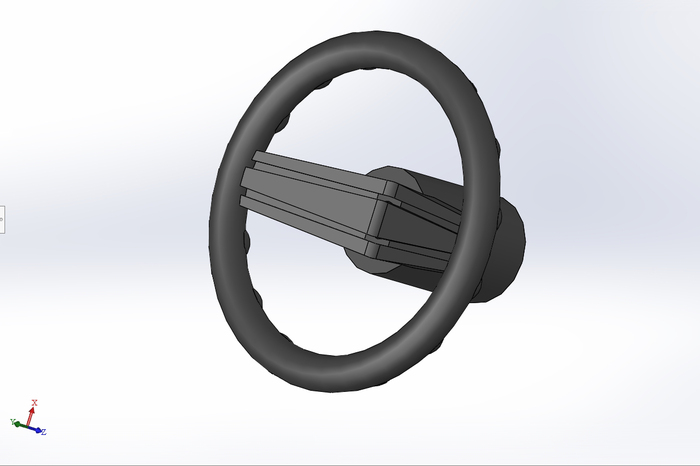

• Решётка на передние фары:

Естественно, что не имеет смысла проектировать зеркальную правую решётку сразу. Это делается элементарно при создании управляющего файла для печати (зеркалом сразу с поддержками).

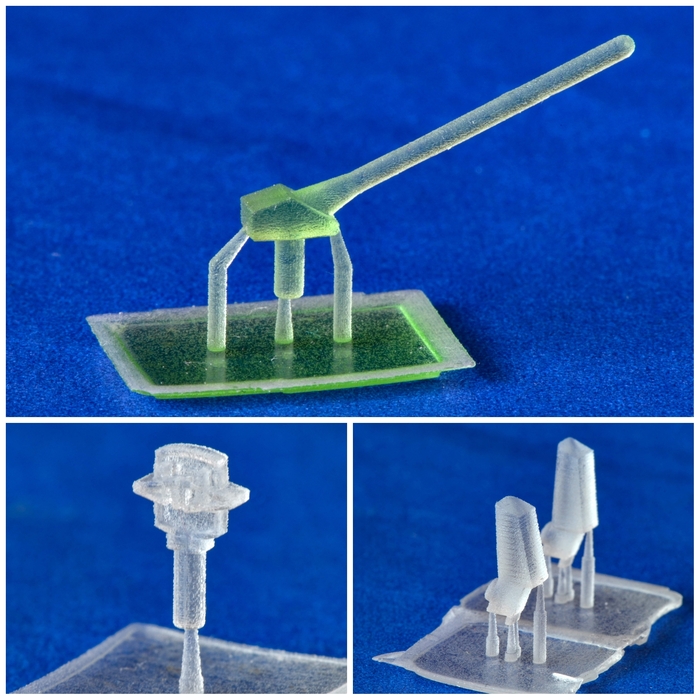

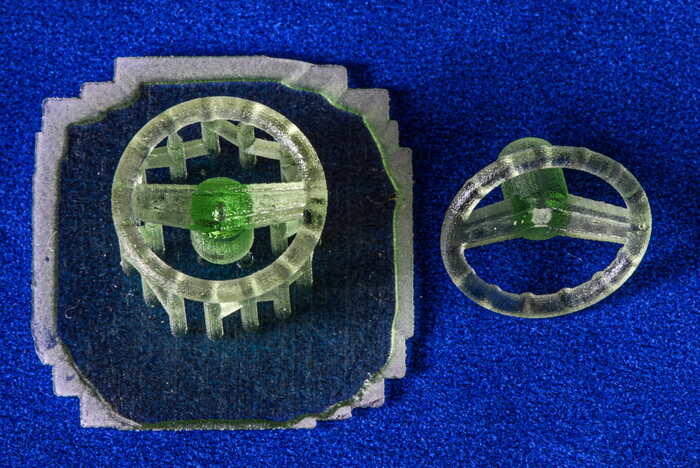

Детали были распечатаны на фотополимерном принтере от Anycubic Photon mono 4k из полупрозрачной смолы Clear из линейки ABS-LIKE RESIN+. Должен сказать, что по сравнению со смолой из линейки Basic, которую я использовал во всех предыдущих работах, новый материал имеет улучшенные прочностные характеристики и более упругий.

4. Кузовные и лакокрасочные работы.

Я долго думал, как поступить с восстановлением капота. Изначально была мысль спроектировать и распечатать отдельный кронштейн, сточить остатки старого и каким-то образом закрепить новый элемент с помощью эпоксидки. Но закралась мысль - а выдержит ли конструкция? 🤔 Потому от этой идеи я отказался, хотя было уже всё готово.

Но в моменте я решил поступить проще и просто приобрести аналогичный цельный капот.

Новый капот приехал, и, как я полагал, все проблемы уйдут, ан нет! 😛

К сожалению, капот был отлит с кривизной, в результате чего в закрытом состоянии образовывался немалый зазор. Пришлось вспомнить навыки лепки, так как на помощь я призвал Момент-эпоксилин.

После того, как эпоксидка окрепла окончательно и превратилась в камушек, осталось подшлифовать восстановленную геометрию и закрасить это место в основной цвет кузова. А что из этого получилось, можете увидеть в конце статьи на фотографиях модели в готовом виде.

Для окрашивания решёток я применил остатки смеси эмалевых красок Х-6 Orange и Х-7 Red, для новых проблесковых маячков - прозрачную акриловую краску Х-23, а для задних фонарей - лак LP-52 от Tamiya.

5. Пайка электрической цепи, сборка и демонстрация.

Далее были спаяны все элементы электрической цепи. В этот раз я использовал малые светодиоды, максимальный размер которых достигает 2х3 мм.

По аналогии с "Чайкой", для фар я решил использовать светодиоды с тёплым светом. Как я люблю выражаться - это придает модели эффект ламповости, исключает "игрушечный" вид и не превращает модель в "фонарик".

Однако, возможны любые варианты развития событий и на любой вкус ;)

Не считая трудностей с расположением и фиксацией проводов, остальная сборка прошла штатно. Самое важное - проявлять терпение и не прилагать очень больших усилий.

Так, был создан первый электрифицированный образец пожарного ЗИЛ-131 (АЦ-40) от ЭЛЕКОНа (№001) да ещё и с улучшениями!

Даже без включенного света внешний вид модели смотрится намного серьёзнее за счёт новых решёток на передние фары и прозрачных, как и положено, проблесковых маячков и задних фонарей.

Предлагаю взглянуть на готовый ЗИЛок со всех сторон:

Слегка приглушим свет и активируем электрическую цепь с помощью двух магнитов, которые нужно поднести к определённым местам кузова. Внимательные читатели легко найдут эти магниты на фотографиях!

А более подробно принцип действия магнита при активации цепи описан в той же публикации про электрифицированную "Чайку" ГАЗ-13 ⬇️:
https://dzen.ru/a/Y5jO6QLFmzgw5sM8

Важный момент. Проблесковые маячки и фары с задними фонарями работают друг от друга независимо.

А теперь, активируем цепь в полной темноте:

Послесловие.

На мой взгляд, проект получился мощным. Ведь помимо ординарного восстановления на свет появилась (пока единственная) электрифицированная и улучшенная версия модели пожарного ЗИЛа-131 (АЦ-40) от ЭЛЕКОНа .

И да, присвоим ему положенный порядковый номер №001. А то вдруг, будут ещё?

Спасибо всем, кто дочитал статью до конца. Я искренне надеюсь, что данный проект вам откликнулся. Буду весьма благодарен за вашу обратную связь!

Вопрос к аудитории - а какую ещё модель вы бы хотели увидеть в "ожившем" состоянии с работающими фарами и задними фонарями? И хотели бы в принципе себе в коллекцию что-то электрифицированное? 😉

Ссылка на оригинальную и более полную публикацию на мой основной канал: https://dzen.ru/media/id/61616c59dc9a530c84b6aec7/elektrifikaciia-modeli-zil131-ac40-ot-elekon-sozdanie-konversii-s-uluchsheniiami-v-masshtabe-143-645a4f65624753759eb6fb2b

С уважением, ваш Сержик Моделист.

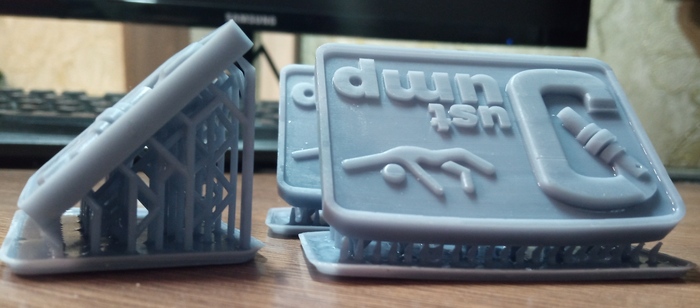

Доброго времени суток. Необходим совет. При печати на фотополимернике при использовании поддержек деформируются нижние слои печати. Через N-цать слоев форма выравнивается.

Все линии должны быть параллельны. Но искажение продолжается примерно на 10 мм по телу объекта.

При этом края сжимаются от начального размера, а середина вытягивается. Базовые слои не отрывает от платформы. Оторвались только две поддержки по краям.

Печатаю на Anycubic mono 4k, смола anycubic basic gray. 5 слоев базы по 40 сек. Основной слой по 3,2 сек.

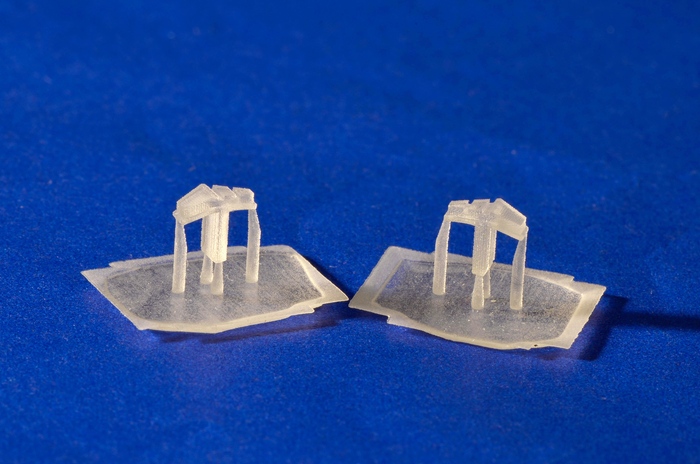

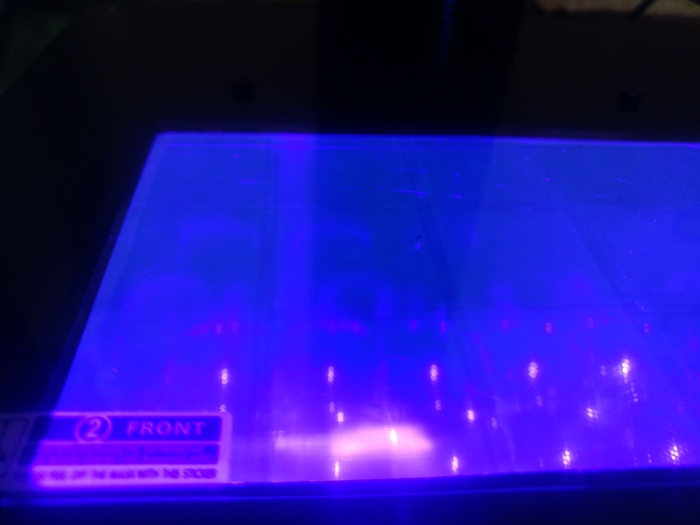

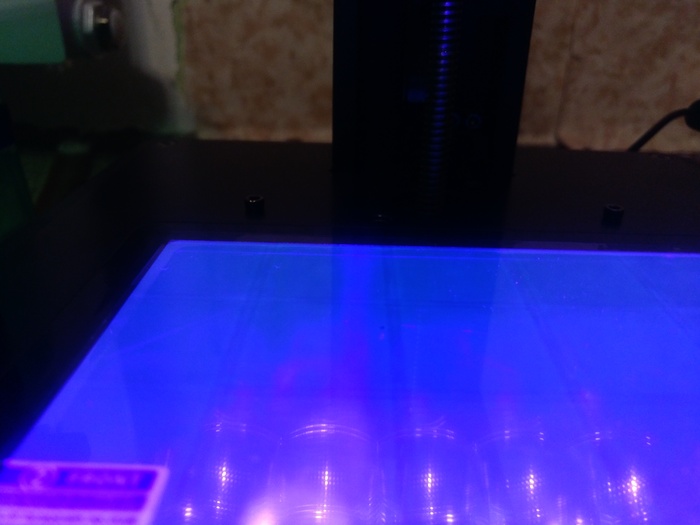

Купил на днях фотополимерный принтер ANYCUBIC photon mono 4k. Это мой первый 3D принтер. До этого с 3D печатью дел не имел. Вчера решил проверить экран, а там почти по середине тёмная точка. Как мог, сфотографировал её. Проверить пеяать пока не могу, т.к. в моём городе изопропилового спирта не нашёл. Заказал с озона, но тот сначала просрочил доставку, а потом вовсе отменил. Эта точка будет влиять на печать или ничего страшного?

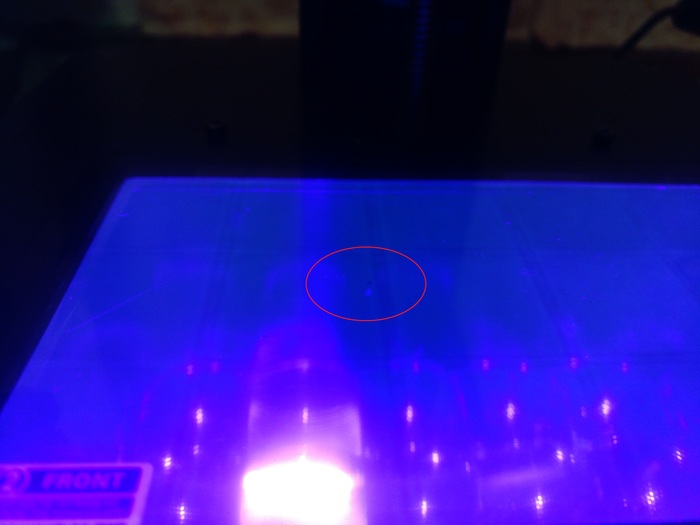

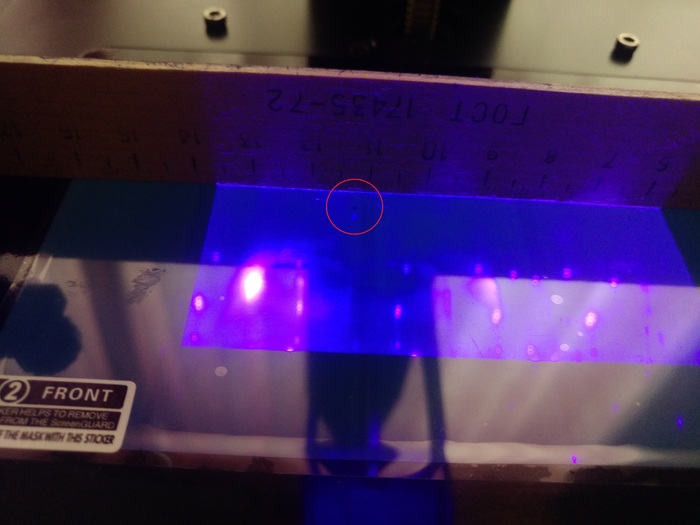

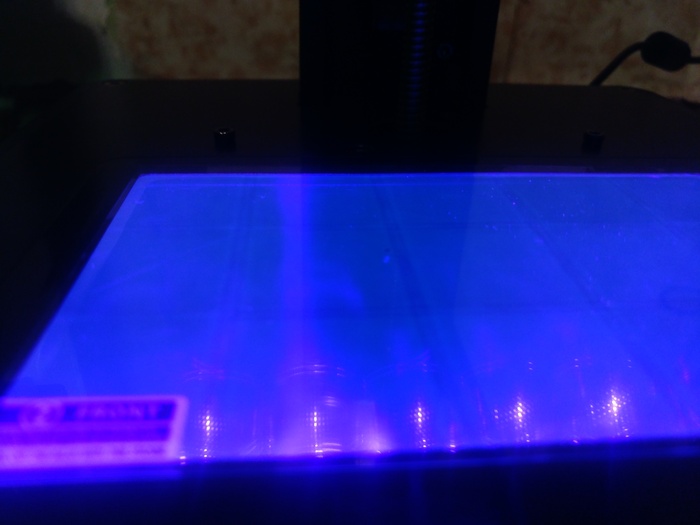

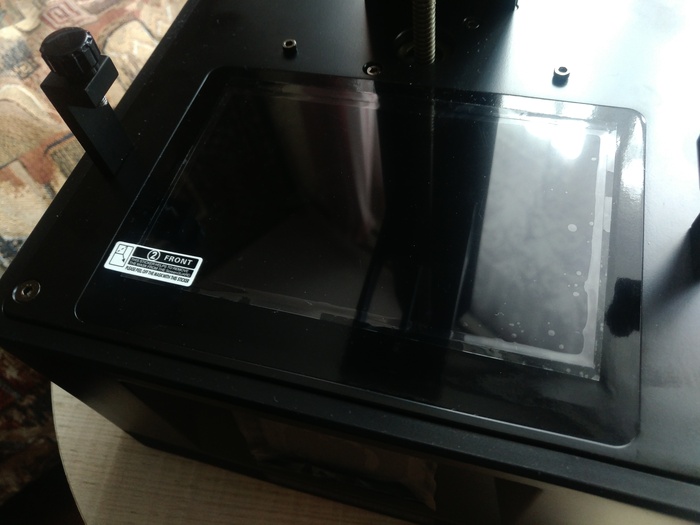

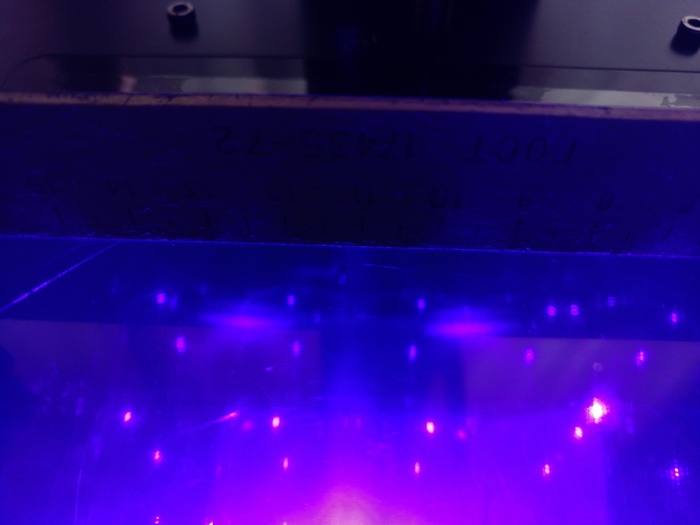

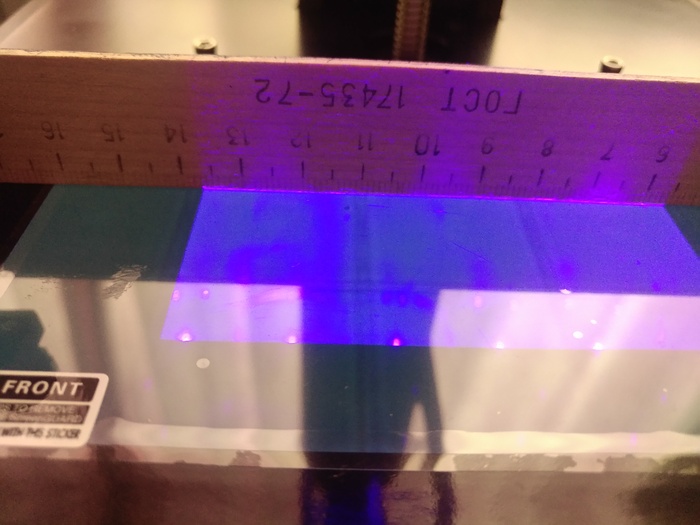

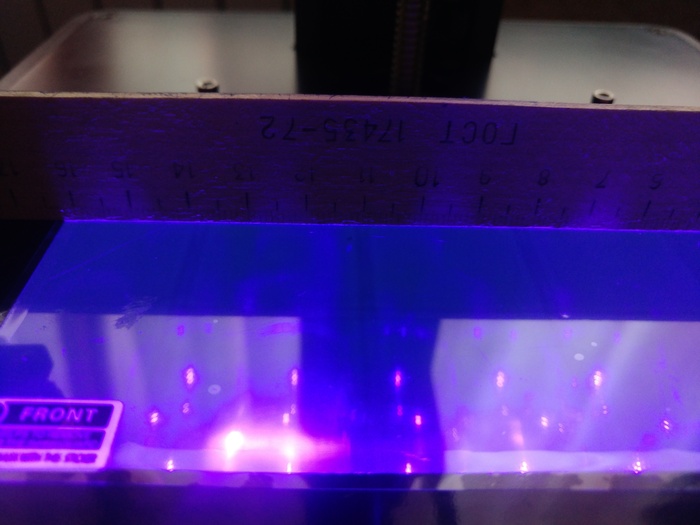

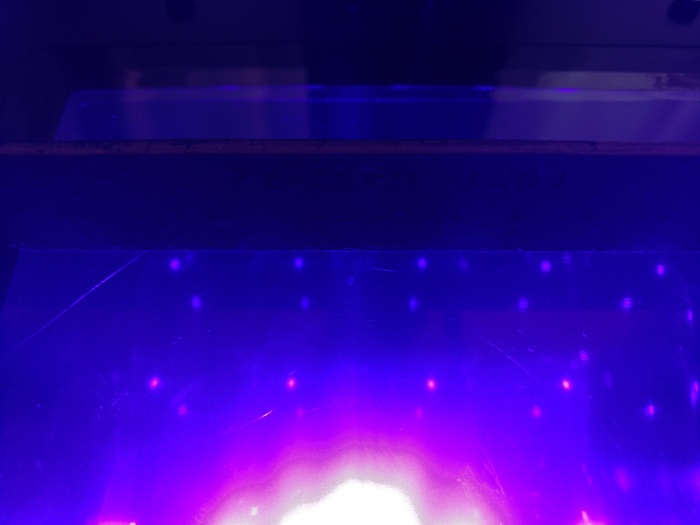

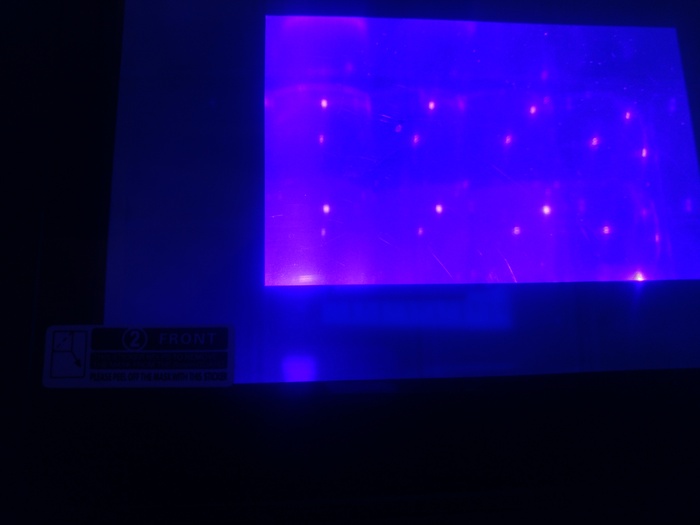

Если отогнуть транспортировочную плёнку, то пятно никуда не исчезает. Оно диаметром где-то в милиметр:

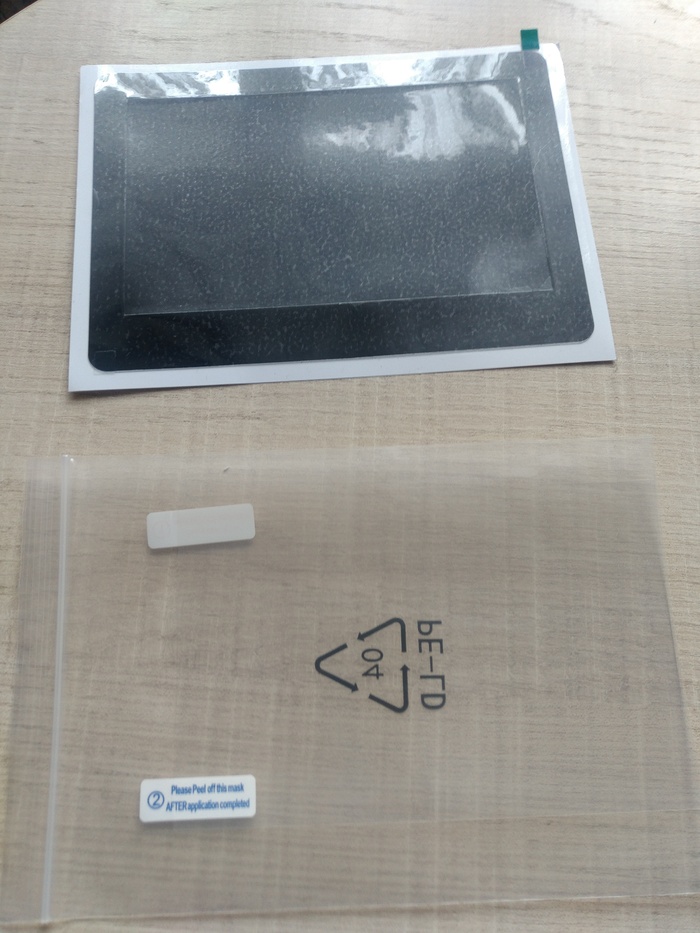

И ещё вопрос. В комплекте шла вот такая плёнка с рамкой:

Это запасная или её нужно наклеить на экран? А то на экране вроде что-то уже есть и заклеено такой же рамкой:

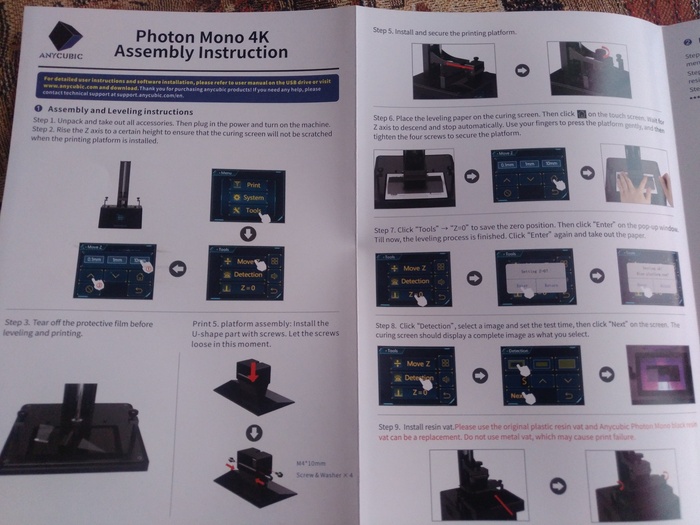

В инструкции нарисовано "отклей эту плёнку и устанавливай держатель". А в дополнительной инструкции нарисовано как клеить эту плёнку. Правда в инструкции пропщен шаг 4 и за третьим идёт сразу пятый:

P.S. Писал в группу Anycubic, но они пока игнорят.

Многие коллекционеры и моделисты знают, что самой дорогой и желанной моделью, выпущенной на ПО "Тантал" в СССР, была специальная электрифицированная ГАЗ-13 "Чайка" в 43-м масштабе. Однако, в руках её держали единицы.

Что же из себя представляет модель электрифицированной "Чайки" ГАЗ-13?

✔️ Это "Чайка" со светящимися передними фарами и задними фонарями, работающими от элементов питания в багажнике;
✔️ Выпускалась модель в течение нескольких лет в начале 80-х небольшими партиями;
✔️ Родная коробка электро "Чаек" была со специальным дизайном: синие вечерние тона и олень по бокам на фоне горящих задних фонарей. Такие коробочки "всплывали" и в 90-х, правда уже с обычными "Чайками" внутри.
✔️ В комплекте с "Чайкой" шла инструкция по эксплуатации и ключик с магнитом для активации цепи. Дело в том, что под водительским сиденьем располагался специальный элемент - геркон, который срабатывал от действия магнитного поля и замыкал цепь;
✔️ Есть мнение, что электрифицированные "Чайки" в СССР запрещали к экспорту из-за использования светодиодов и геркона;
✔️ Кузов электро "Чайки" был изготовлен на отличающихся от рядовых формах с освобождениями под светодиоды и провода;
✔️ Решётка радиатора была без отлитых вместе с ней фар и козырьков;
✔️ Модель стоила 19 руб. 50 коп. (для сравнения, обычная "Чайка" — 9 руб 50 коп). Сейчас цена на оригинальную "Чайку", в зависимости от состояния и комплектности, варьируется в пределах 27-35 руб тысяч рублей. Не слабо, правда?

Обычной саратовской "Чайкой" сейчас никого не удивишь. А вот электрифицированной - однозначно да! Ведь, мало у кого в коллекции есть такое чудо 😉! Поэтому, я немного подготовился, изучил теорию, подобрал материалы и решил заняться воссозданием этой редкой модели. А что из этого получилось, сейчас покажу!

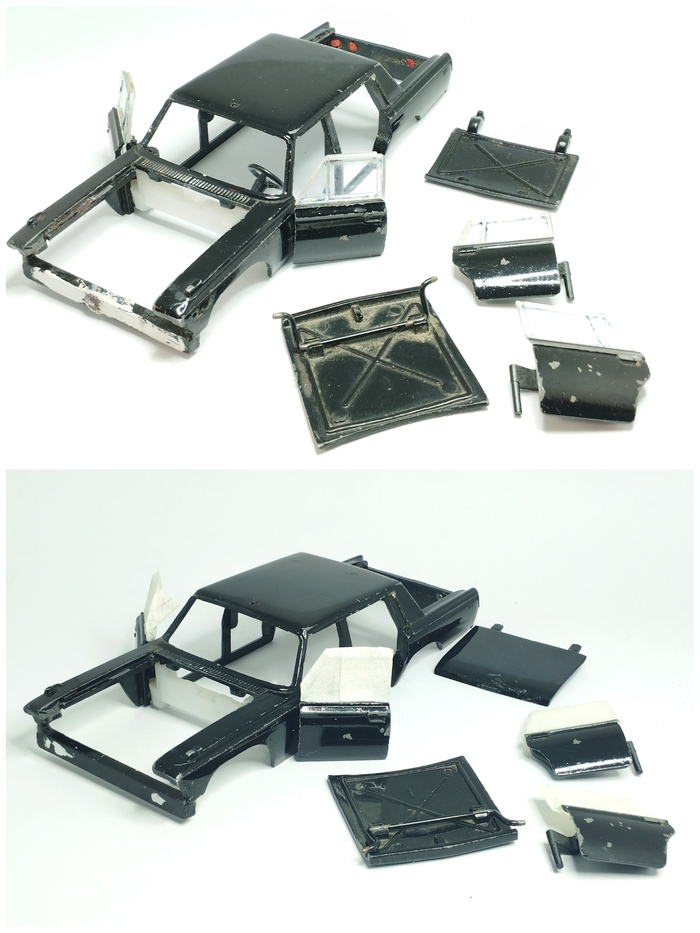

Для создания первых прототипов я нашёл пару номерных "Чаек" (А15). Модели были разобраны, промыты и подготовлены к работе.

В отличие от заводского оригинала и коллег, изготавливающих подобные конверсии, я предлагаю более элегантный вариант. Вместо того, чтобы удалять фары с козырьками, я аккуратно рассверлил по центру фар отверстия диаметром 3 мм под соответствующие светодиоды. Что важно - без трещин на стенках решётки!

А мелкие сколы покрытия в последствии были устранены с помощью жидкого хрома и лака.

Затем были спаяны все элементы электрической цепи, которая предполагает:

- батарейный отсек, помещаемый в багажник;
- два светодиода для передних фар тёплого жёлтого света*;
- два красных светодиода для задних фонарей;
- сопротивление;
- геркон;
- провода минимального сечения.

* Вместо зеленоватых светодиодов, которые ставили на Тантале, я решил установить неяркие светодиоды с тёплым жёлтым светом. Считаю, что такой свет смотрится более натурально и создаёт эффект "ламповости". Конечно, можно было использовать и белый свет, но превращать модель в "фонарик" мне лично не хочется!

О, чудо! У одной из "Чаек" попался кузов от электро варианта! Видите освобождения под установку решётки со светодиодами на фото ниже? Это называется, повезло, как в плане доработки, так и с точки зрения коллекционной ценности! Кстати, сзади чайки тоже есть дополнительные освобождения под провода.

Интересно, как часто на обычных "Чайках" попадались такие специальные кузова 🤔? Какова вероятность этого события?

А вот вторую модель мне, как в анекдоте, пришлось доработать напильником в прямом смысле.

В обоих случаях я постарался расположить геркон так, чтобы, как и в оригинале, он срабатывает от магнита со стороны водительской двери.

Так, были созданы два первых прототипа конверсии электрифицированной "Чайки" ГАЗ-13 №001 и №002.

Лично я в восторге от окончательного внешнего вида модели! Только за счёт светодиодов в качестве фар модель уже преобразилась. А, если поднести магнит, она оживает, подмигивая тёплым светом фар и рубиновых** задних фонарей.

** Сочетание красного светодиода и оранжевого заднего фонаря дало очень красивый рубиновый оттенок! Прям, как кремлёвские звёзды!

А теперь, немного приглушим свет:

И выключим его совсем:

P. S.

Вы спросите: "а где же золотой ключик, как у оригинала?". Не проблема! Сейчас будет! Пробежимся по уже привычным этапам:

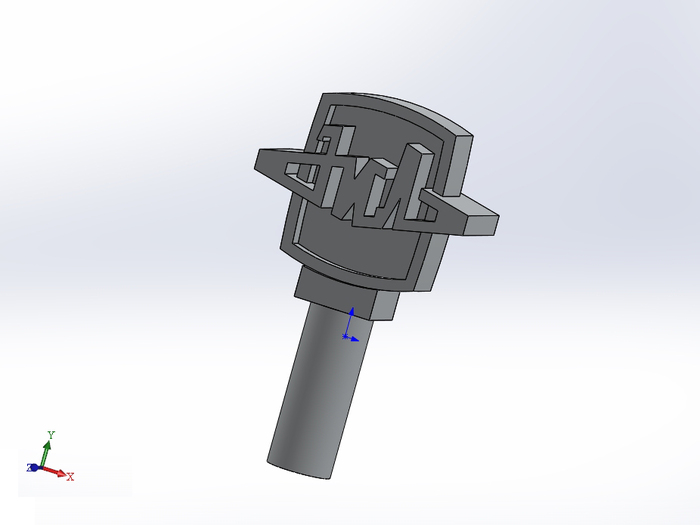

✔️ Разработка 3D-модели ключика в CAD-системе:
