Здрасьте.

Сегодня закончим с Гравипушкой из HALF-LIFE 2

Наверное, это была самая долгая и сложная для меня часть. Во-первых, я вообще не соображаю в электронике. Во-вторых, в программировании Ардуино. В-третьих, я всё же купил другой припой, перед этим изуродовав одну плату.

Но, имея небольшой опыт с Портальной пушкой, всё же по образу и подобию собрал схему и попросил DeepSeek, Qwen и даже Алису помочь мне со скетчем и правильностью подключения. Потому что, они без конца друг за другом исправляли скетчи, подвисали и каждый косячил по-своему: один лучше подсказывал, какие кондёры и резисторы сунуть, второй подправил анимации, ибо лучше понимал суть вопроса, а третья обижалась, когда я назвал её тупой овцой, которая, починив одно, сломала другое.

Спустя пару дней и один паяльник (с ошибкой OP, как я понял, он сгорел) вот так выглядела куча проводов и всего остального.

Далее надо пробовать добавлять анимации и звуки. С анимациями всё так же — к нейросетям, а вот со звуками пришлось лезть в саму игру. Благо, со времен модов помню о программе GCFScape.

Ну и не большой тест запуска.

Теперь о проблемах, с которыми я столкнулся из-за непонимания и незнания.

1.Белый цвет, оказывается, в пике потребляет очень много питания.

2.Если выставить всю яркость на максимум, система из-за преобразователя питания уходит в бесконечный перезапуск, так как он всего на 2 ампера.

3. Если поставить более мощный преобразователь, то батареи на 3000 мА·ч хватает на 10 минут, и ты даже не успеваешь ничего протестировать.

4. Более мощный преобразователь сам по себе больше по размерам и не влезает в сборку.

5. Из-за неправильного распределения питания одна из лент стала тусклее и «не переваривала» белый цвет, потому что была большая просадка.

Пришлось пойти на пару компромиссов. И после всех этих небольших затыков пожалуй, надо собирать.

Сначала я пролил все контакты термоклеем («соплями»), чтобы ничего не отвалилось при засовывании. Потом всё запихал в корпус, а некоторые модульные части у меня были на коннекторах.

Далее накрутил защиту на предварительно покрашенные в чёрный болты, заранее зная, что краска облезет.

Ну и ещё один небольшой компромисс — держалки для лапок в виде резиновых трубок, в которые я их вставил, потому что просто так они не держались.

И собственно:

Зелёная лампочка — это индикация заряда. И если она станет красной, раздастся сопровождающий звук, сигнализирующий о разряде аккумулятора который я дёрнул с костюма Фримена.

Три поста равны двум месяцам работы без особого фанатизма. Но результат определённо мне нравится.

Работа с электроникой для меня была самой геморройной. Если бы не нейросети, я бы, наверное, ещё полгода или больше собирал электронику или просто собрал бы всё без неё.

До скорого.

Здрасьте.

Не так давно я собрал Портальную пушку из игры PORTAL. Сегодня расскажу о длинном пути по сборке наверно более знаковой для меня штуки из HALF-LIFE 2

Кто не знает, знакомьтесь:

или же просто Гравипушка.

Культовое оружие показывающая возможности физики объектов притягивая предметы и стреляя ими и всё в далёком 2004 году.

Начало банальное. куча печати на принтере длинной в 5 дней с перерывами

Далее не большие манипуляции с шпатлевкой и грунт, а пока сохнет занялся тахометром или как он там называется.

Сублимацией перевел и резал на лазере индикатор.

далее вырезал стрелку и приделал ее на м3 саморез с каплей клея, закрыл куском Пэта и на концы нацепил термоусадку.

После покраски показалось что просто чёрный цвет это не много не то и надо придать более металлический вид просто натерев все чёрные детали порошком алюминия (серебрянкой)

ну и через "маску" в виде малярной ленты в 2 цвета покрасил рукоятку.

пока что итог выглядит так.

В данный момент как обычно у меня проблемы с электроникой которые я постепенно решаю и дабы не перегружать будет еще одна часть.

Здравствуйте, предлагаю услуги по художественному 3d моделированию: разработка скульптуры и 3d моделей для печати /фрезеровки, 3d портреты, персонажи, животные, люди, 3d моделирование одежды, объекты и пр. Пожалуйста, если захотите связаться со мной, пишите.

Наконец напечатана новая версия Цитадели Сити-17!

В сравнении с версией из прошлого поста здесь есть небольшая доработка - упрощена верхняя часть башни.

- Печать на Anycubic Photon Mono;
- Толщина слоя 0,05 мм;
- Высота модели 106 мм.

А если вам интересно посмотреть и другие работы по 3D-печати и моделированию, найти их можно здесь: vk.com/taurus_designing, t.me/taurus_designing

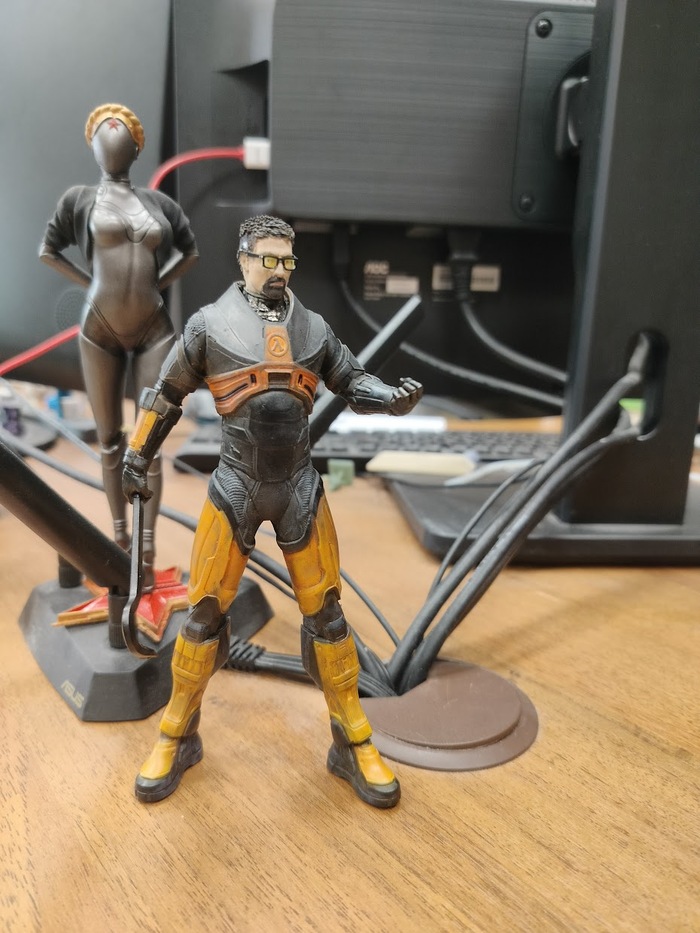

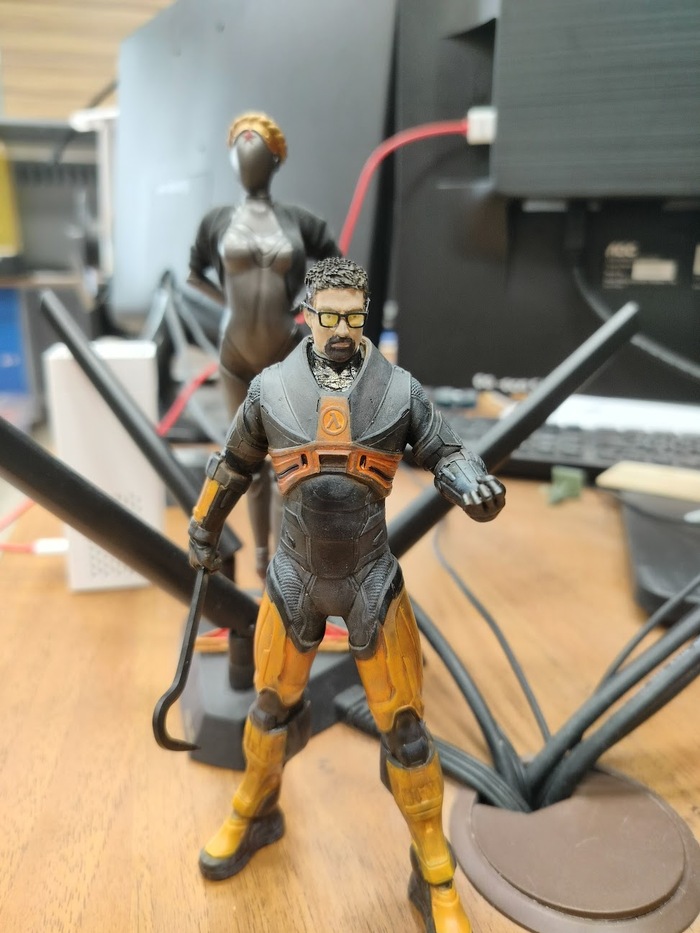

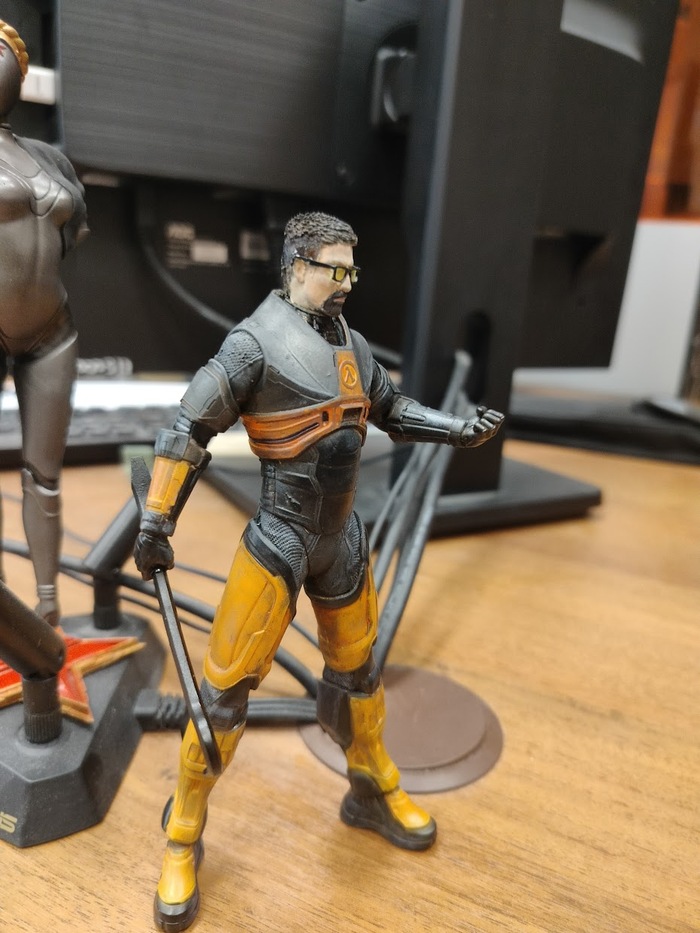

Собственно Гордон Фримен из Half-Life.

Печать фотополимерная смола Anycubic ABS-Like/Basic 50/50 слой 0.025, сглаживание на двойке, принтер Anycubic Mono 4K. Высота 160 мм, печатался целиком. Окрас: автомобильная краска аэрографом и акриловая краска от Малевича кисточкой, высветление серая масляная краска. Лица красить не умею, сильно не пинать за это.

Моделька из тырнетов, но слегка подготовлена для 3D-печати(удалены дублирующие грани, пустоты, отверстия и т.д.). Сама моделька - огонь, практически идеальна, моё почтение автору.

Печаталось ~20 часов.

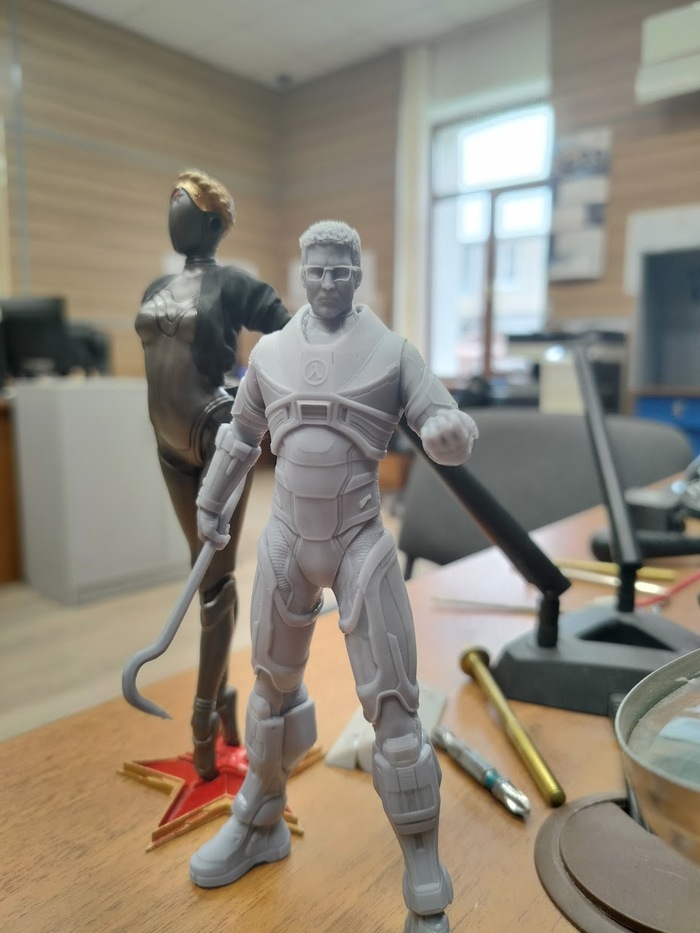

Немного не проследил за поддержками, в итоге потом отдельно перепечатал очки(благодаря этому удалось вклеить "линзы" из тонкого ПЭТ окрашенного жёлтым лаком). На данном фото без грунта, его, естественно, надувал.

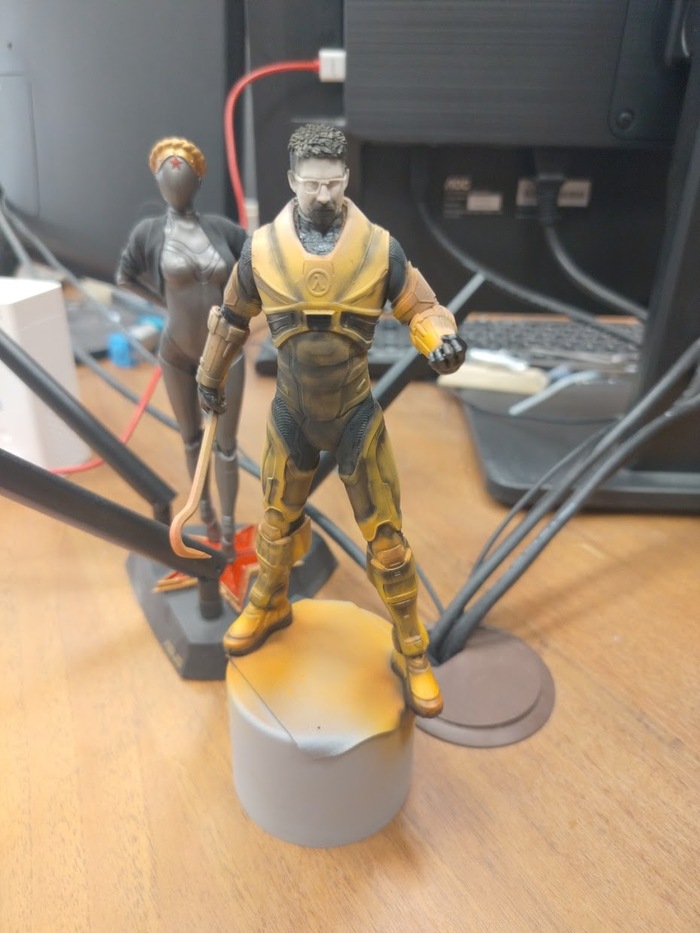

Собственно база+прешейд. Очки ещё не отломал.

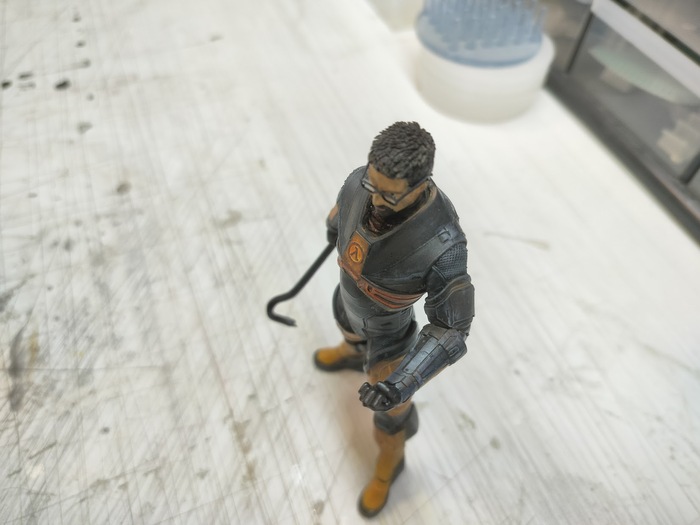

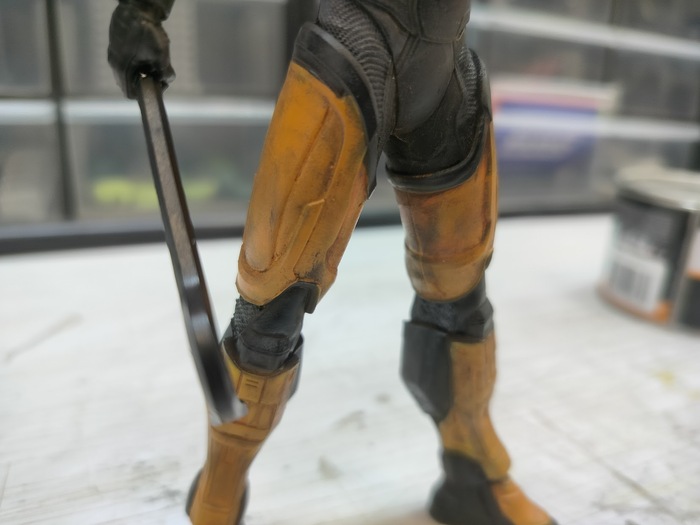

Дальше не делал фото, не люблю в процессе делать. Детализация модели 100 хэдкрабов из 100.

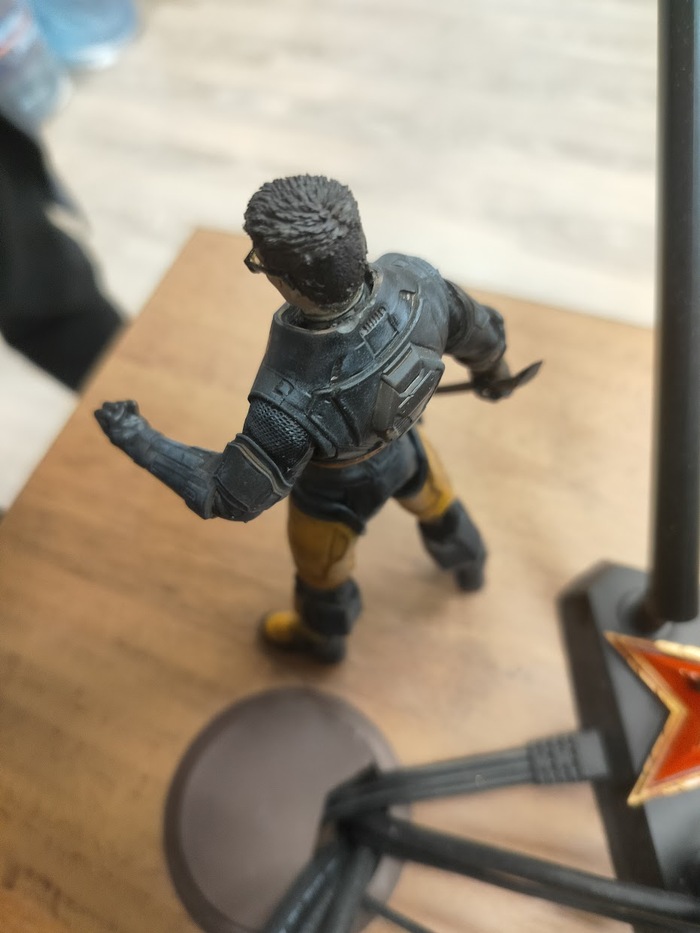

Сзади чуть скол на воротнике, исправлять не стал, я ленивый.

Небольшая доработка модели Цитадели Сити-17 из культовой Half Life.

Первый вариант Цитадели состоял из множества деталей, что было обусловлено проектированием модели под FDM-печать и необходимостью монтажа подсветки, и, соответственно, делало процесс печати и сборки довольно длительным и кропотливым.

Доработанная же модель представляет собой всего три цельных детали: башню, ограждение (стена вокруг Цитадели) и основание в виде города, позволяющее примерно передать масштаб Цитадели.

Кроме того, модель была доработана под печать на фотополимерных принтерах, что позволяет распечатать ее в виде миниатюры (но уже без подсветки).

Диаметр окружающей Цитадель стены был уменьшен со 136 мм до 82 мм.

Размер новой подставки составляет 180х180 мм, высота платформы - 5 мм.

Общая высота модели в 100% масштабе составляет 322 мм.

В ближайшее время, надеюсь, появится время, чтобы попробовать распечатать новую модель в небольшом масштабе и сделать что-то вроде миниатюры.
