Недавно я купил себе Mi band 7, по началу хотел купить 6-ую версию, пока не узнал, что на 7-ой обновилась операционная система и теперь она поддерживает установку приложений. Да, официально они об этом не заявили, но умельцы уже сделали множество приложений. Они ставят их как циферблаты, и это вполне обычные приложения. Но все эти приложения работают только локально на самом MiBand 7, не имея возможности взаимодействовать ни с телефоном, ни с интернетом. Я углубился в байткод приложения и документацию по Zepp OS чтобы найти способ создавать приложения, взаимодействующие с интернетом, в этой статье я опишу свой путь. В итоге у меня получилось сделать запрос в интернет с часов и даже запустить мост для отладки приложений.

Сразу скажу, что я уже публиковал эту статью на Хабр. Но хочу теперь попробовать начать писать статьи на Пикабу, так что я буду очень рад любым комментариям и отзывам. Надеюсь пользователям Пикабу эта статья тоже зайдет)

Эта статья написана чисто в ознакомительных целях. Я не призываю никого к переработке кода для добавления новых функций с целью использования и распространения переделанного ПО.

Почему приложения официально не поддерживаются?

Мне интересен этот вопрос, но к сожалению я не знаю причин. Похоже что Xiaomi Band 7 сделала для xiaomi компания zepp. И им было проще не поддерживать другую операционную систему, а использовать уже имеющиеся наработки для часов zepp. Поэтому на этих часах стоит система ZeppOS. Вероятно Xiaomi решила не платить за все фишки системы и поэтому функционал часов программно ограничен.

Начало

Для начала, чтобы разобраться как работает система, я попробовал поставить пару приложений от MelianMiko. Ставил самым простым способом, через приложение для установки циферблатов, подробности можете почитать на 4PDA. Я немного поразбирался в структуре приложений и вот что я понял: приложение это bin файл, который является простым zip архивом с, как минимум, несколькими файлами: app.json(Manifest), app.js(Код инициализации и деинициализации приложения при запуске), index.js(Код страницы),icon.png. Далее я пошел на сайт официальной документации по ZeppOS, там описано как включать режим отладки через приложение ZeppApp. Но попробовав подключить часы через это приложения я получил ошибку:

Я решил на этом не останавливаться, скачал это приложение версии 7.0.1, декомпилировал через apktool в байткод и через jadx в java код:

apktool d com.huami.watch.hmwatchmanager_7.0.1-play_100802.apk jadx com.huami.watch.hmwatchmanager_7.0.1-play_100802.apk -d com.huami.watch.hmwatchmanager_7.0.1-play_100802_JADX

Далее для исследование кода проще использовать результат jadx, но скомпилировать обратно получится только результат apktool, поэтому изменения придется делать в байткоде.

Для начала я убедился что это приложение поддерживает ну или когда-то поддерживало MiBand. Для этого я нашел несколько упоминаний MiBand 7 (Официально он называется Xiaomi Smart Band 7). Его кодовое название в приложении “MILI_L66”.

Далее я решил обмануть приложение(пока без его изменения) и попробовал подключить свои часы к приложению, притворившись другими часами. Для этого я отсканировал qr для сетапа на своих часах я получил такую ссылку:

https://hlth.io.mi.com/download?redir=7800&mac=CE82E4D50...

В ней указан мак адресс, pnpNumber, pnpVersion - это похоже какие-то идентификаторы устройства. Я пробовал их заменить, но это не помогло, поэтому я решил посмотреть, какие qr коды у других устройств zepp при сетапе. В гугл я нашел видео в привязкой Amazfit Band 7, отсканировал код, получил такую ссылку:

https://api-watch.huami.com/forwarding/watchUS?macAddress=C9...

Эта ссылка ссылается совсем на другое доменное имя. Далее я решил попробовать просто подставить в этот URL macAddress из своего qr кода и сделать с этого url qr код. И это помогло, мои часы подключились, приложение засетапило их как Amazfit Band 7.

Я обнаружил что весь функционал из приложения Xiaomi здесь есть и я могу полноценно настраивать свои часы. Но после сетапа приложения понимало что у меня не Amazfit а Mi Band и не давало возможности ставить никакие приложения и циферблаты для Amazfit. Поэтому дальше я решил переделать приложение.

Перекомпиляция приложения

Чтобы приложение дало мне возможность ставить mini apps на часы, я решил заставить его думать что у меня не Xiaomi Smart Band 7, а Amazfit Band 7. Для этого таже как и для Mi Band 7, нашел кодовое название для Amazfit Band 7 - “MiliBari”:

Далее нашел все упоминания MILI_L66 и MILI_BARI. Самым интересным показался класс HMDeviceSource:

Вы можете в нем увидеть коды соответствующие разным типам устройств - их идентификаторы.

Далее необходимо переключиться на байткод, который нам выдал apktools.

Здесь я тоже нашел байткод класса HMDeviceSource$a.smali и изменил в нем 3 строки как на скриншотах:

Теперь можно собрать его обратно, подписать, установить. Оригинальное приложение придется сначала удалить, так как подпись теперь не оригинальная.

apktool b com.huami.watch.hmwatchmanager_7.0.1-play_100802 --use-aapt2 apksigner sign --ks-key-alias alias_name --ks-pass pass:123456 --ks release-key.keystore com.huami.watch.hmwatchmanager_7.0.1-play_100802/dist/com.huami.watch.hmwatchmanager_7.0.1-play_100802.apk adb install com.huami.watch.hmwatchmanager_7.0.1-play_100802/dist/com.huami.watch.hmwatchmanager_7.0.1-play_100802.apk

Теперь можно снова логиниться в приложении и подключать Mi Band как я описывал выше, изменяя qr код.

Работа перекомпилированного приложения

После этих манипуляций приложение начало отображать функционал как для amazfit band 7! Ура! На изображении сначала будет Mi Band 7, но если поменять циферблат, то оно сменится на amazfit band 7. У меня циферблат от Аmazfit встал как родной.

Также теперь появилась кнопка App Store, там можно поставить приложения из магазина для amazfit band 7. Не все заработали идеально, но большинство. Их почему-то в магазине пока только 5. Видимо пока весьма маленькое сообщество разработчиков)

Далее я уже пытался поставить свое приложение, с сервисной частью, сначала я пошел по сложному пути, подменяя файлы приложения. Позже понял, что можно воспользоваться мостом в режиме разработчика на приложении, что гораздо проще и позволяет выводить логи. Вероятно разработчики могут прекратить поддерживать отладку через мост, когда эта версия приложения устареет. Но в этой статье я опишу только путь попроще, через мост. Если вам будет интересно, могу потом описать второй путь.

Создание проекта

На 4PDA я нашел проекты пользователя MelianMiko. Он сделал и симулятор mi band, и множество приложений, и утилиту для сборки проектов - zmake. Можете ими воспользоваться для создания простых приложений, но как я понял zmake создает проекты только без сервисной части, выполняемой на телефоне. Еще в отличии от официального сборщика он, не сжимает код в bin файл, а оставляет в формате js(Тут может ошибаюсь, поправьте если не так). Симулятор к сожалению не работает под Linux и MacOS, поэтому я им не пользовался, вместо него использовал официальный симулятор Amazfit band 7.

Для создания проекта я использовал официальную утилиту zeus для ZeppOS. Новый проект можно создать командой zeus create project-name. Необходимо выбрать “1.0 API”, апи второй версии MiBand 7 не поддерживает.

Далее опишу содержимое собранного приложения, это не очень нужная информация, просто для общего ознакомления.

Когда проект будет готов, его можно собрать командой zeus build. В папке dist появится архив в формате zab, его можно открыть как простой zip архив. В нем манифест с описанием приложения и архив common.zpk, который тоже открывается как zip архив. В нем уже можно увидите основные составляющие приложения:

• Файл device.zip содержит код выполняемый на часах, ему можно сменить формат на bin и поставить даже через приложение для установки циферблатов.

• Файл app-side.zip сожержит код выполняемый на стороне телефона.

• Вроде еще может быть файл, описывающий настройку mini app с помощью приложения телефона.

Отличный набор примеров приложений, в том числе с сервисной частью, есть на github. Я, как основу, взял пример “fetch-api”.

Настройка моста

Тут нет ничего особенного, все из документации ZeppOS. Необходимо залогиниться в один аккаунт в приложении на телефоне и в приложении симуляторе. Включить режим разработчика в приложении и потом выбрать часы в списке устройств, открыть внизу настройки разработчика и в выпадающем списка нажать кнопку включения моста. После подключиться к мосту надо и в приложении симуляторе, нажав кнопку Bridge.

Теперь можно пользоваться консольной утилитой zeus для отладки проекта:

zeus bridge
сonnect
install

Запрос в интернет по кнопке на часах.

Как я уже писал выше, я взял за основу пример проекта с официального гитхаб аккаунта zepp os, “fetch-api”. Изменив код в app-side, я сделал запрос с телефона на домен ident.me, чтобы получить мой текущий внешний ip, ради примера.

Вывод

В итоге я получил небольшое приложение на часах, которое может когда угодно выводить мне мой внешний ip. Это конечно не та цель, к которой я стремился.  Моей целью было продемонстрировать, то что на самом деле у часов Mi Band 7 есть скрытый, программно ограниченный функционал. Эти часы могут не просто менять циферблаты, но и работать с приложениями. И даже отправлять данные через телефон в интернет и получать ответ. Такие приложения можно использовать например для управления умным домом) Вероятно в будущих версиях часов об этом официально заявят, но пока такого нет. Даже на Band 7 Pro официально не стоит zepp os.

P.S. Это была моя первая статья. Надеюсь вам было интересно, пишите комментарии, буду рад любой критике!

Недавно я создал телеграм канал. Там я планирую регулярно делиться интересными мыслями по темам информационной безопасности, программирования и нейросетей. Если вам интересны такие темы, присоединяйтесь) буду делиться там подобным контентом.

Этой весной у нас было несколько интересных заказов по работе с автозвуком. Немного расскажем про один из них.

Автолюбитель из Мурманска захотел улучшить аудио систему в своем VW Transporter и установить в передние стойки ВЧД и СЧД. С этой идеей он обратился в местную студию автозвука и компанию 3D Печать Мурманск VN, которая попросила нас посодействовать в разработке модели подиума. Что мы с удовольствием и сделали.

Для разработки CAD модели подиума нужен 3D скан стойки. Сканирование стойки выполнили 3D Печать Мурманск VN и прислали его нам.

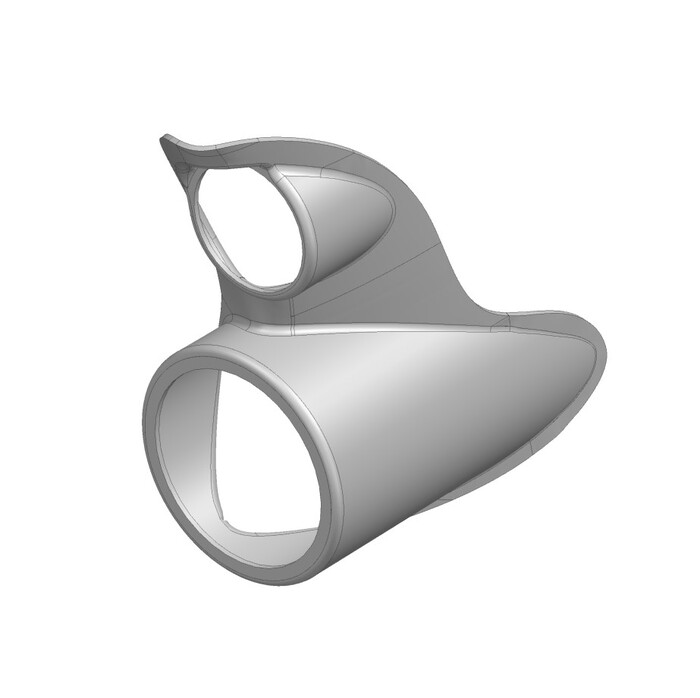

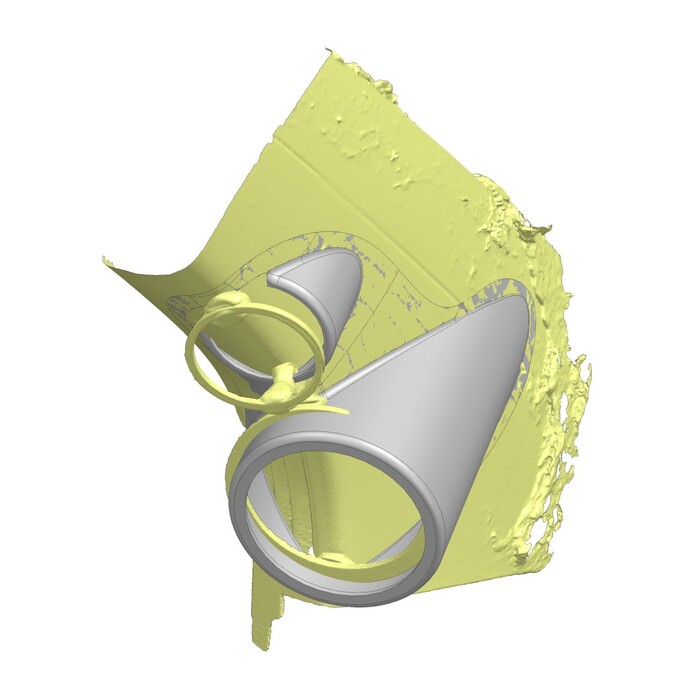

Получив скан и ТЗ мы приступили к работе. Согласовали необходимые изменения в модели и после кропотливой работы получили CAD модель подиума, готовую к печати.

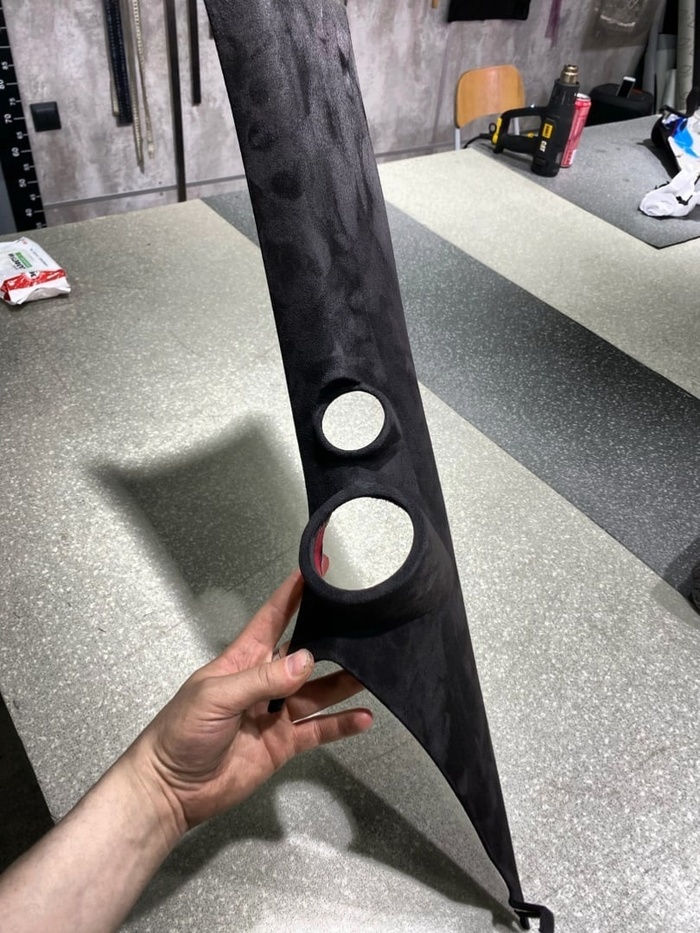

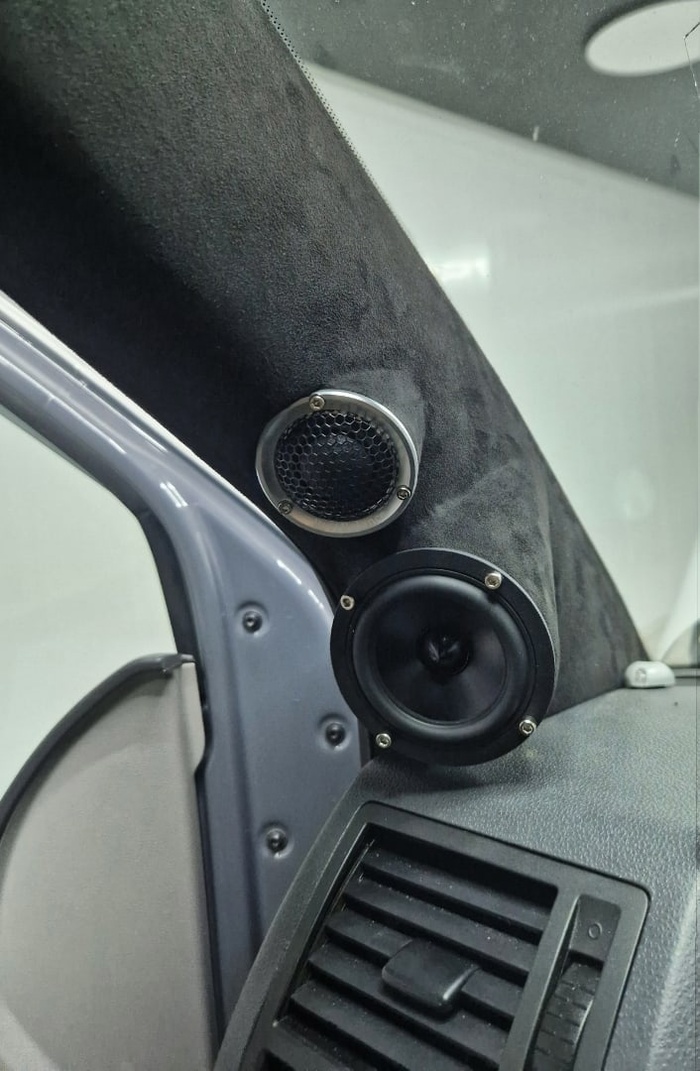

После производства коллегами из Мурманска подиумы были установлены в стойки автомобиля. Затем стойки перетянули алькантарой.

В итоге заказчик получил качественный автозвук c красивым и качественным исполнением.

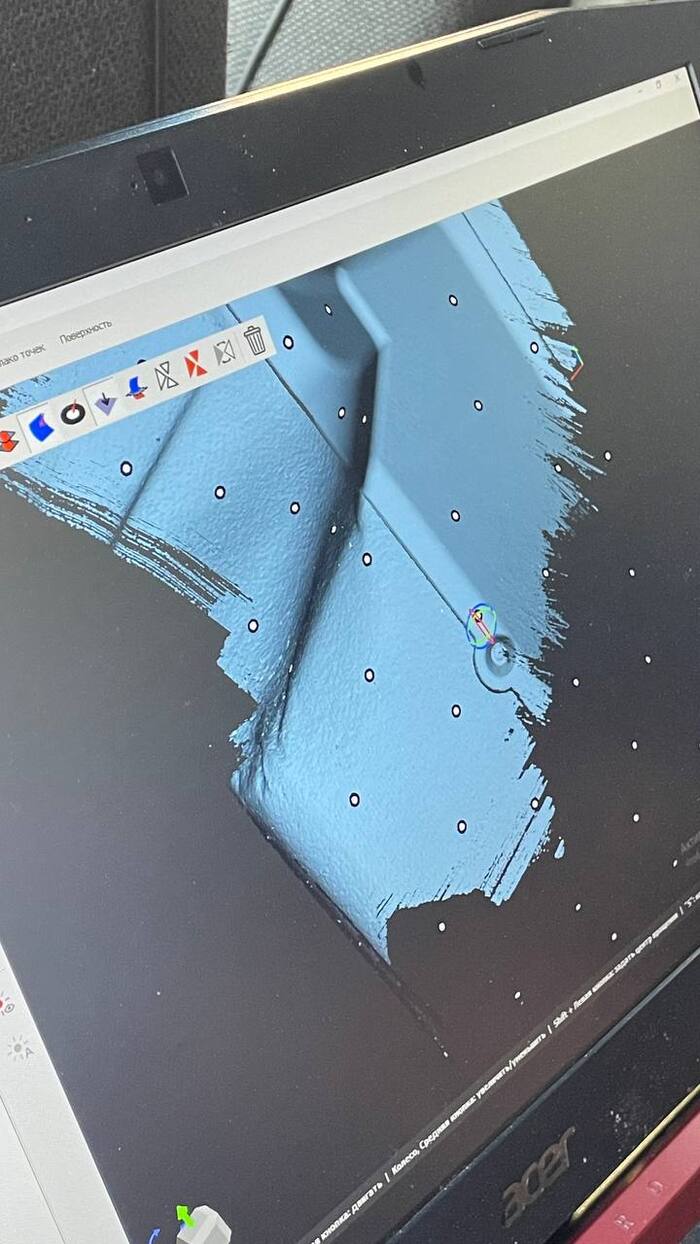

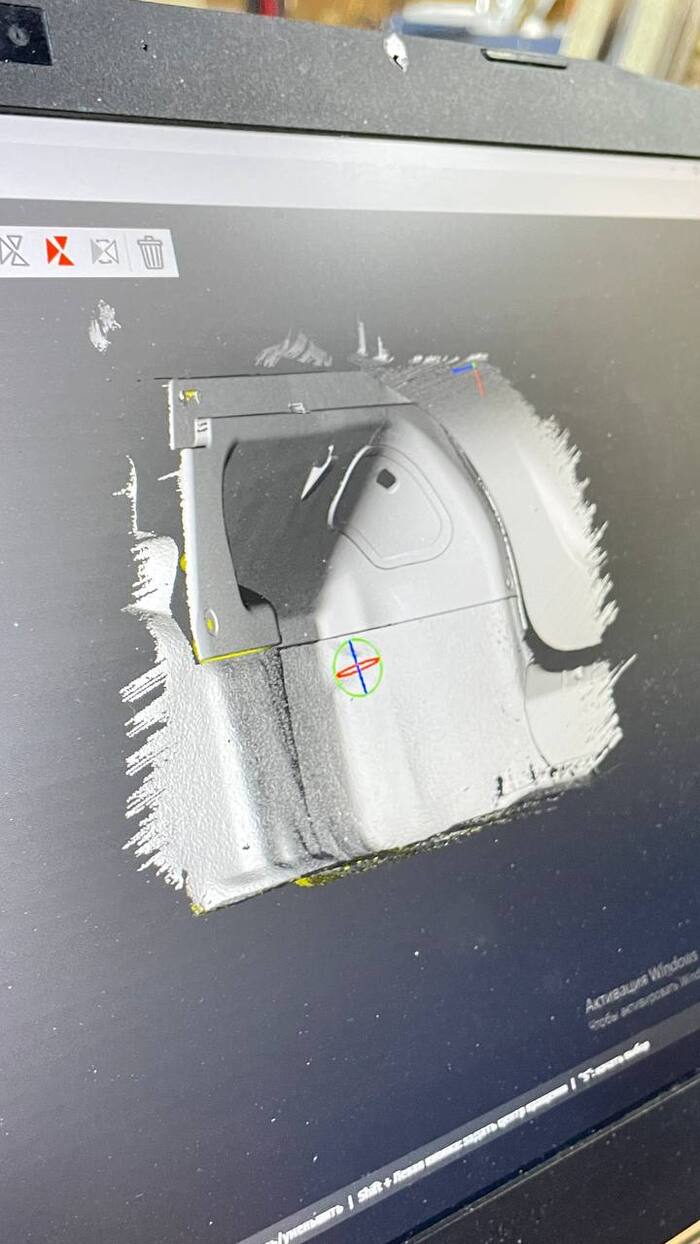

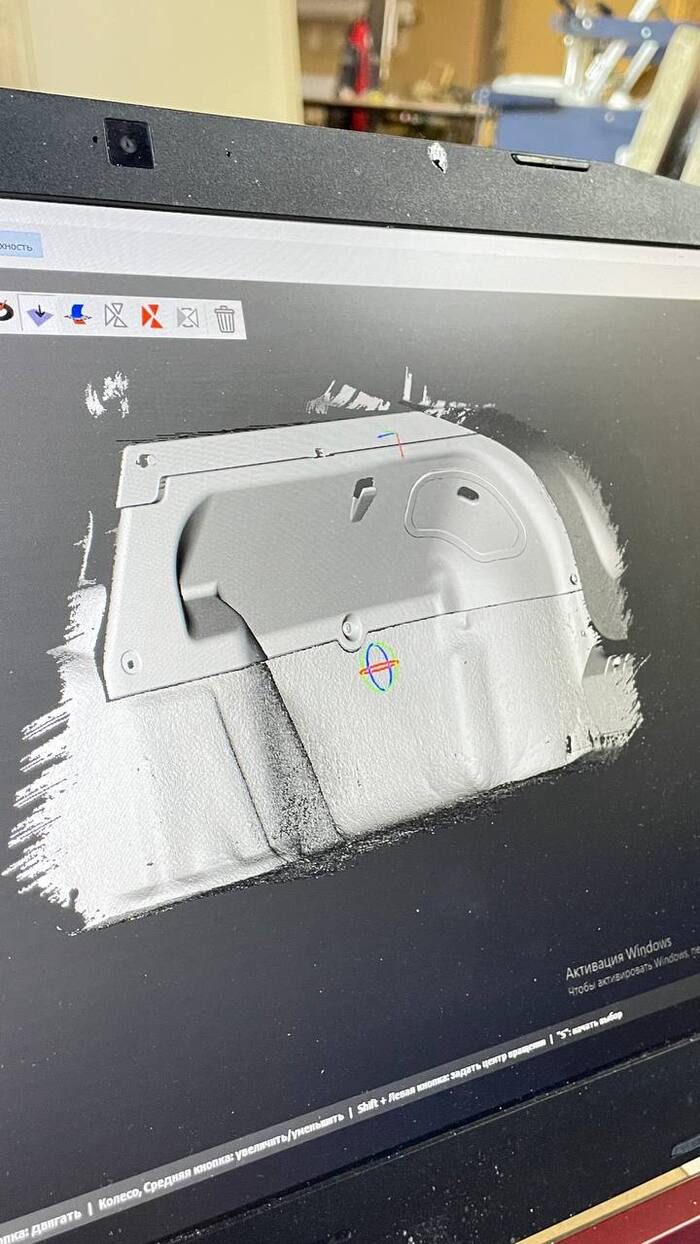

Всем привет. Вчера отсканили бочок лады для производителей автозвука из Уфы.

Производитель автозвука из Уфы разрабатывает боковые сабвуферы для экономии места в багажнике.

Были проблемные места с войлоком.

До нас ребята сканировали на CR-Scan Lizard. Результат этого сканера их не устроил.
https://www.creality.com/products/creality-cr-scan-lizard-3d-scanner

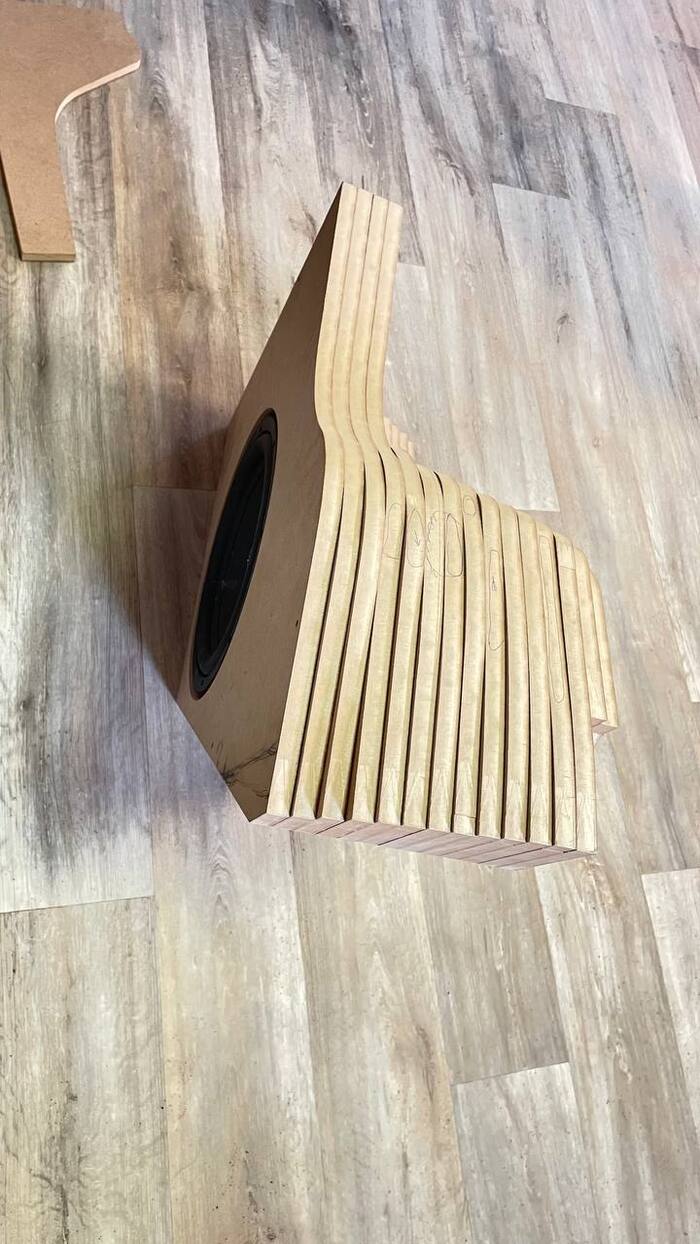

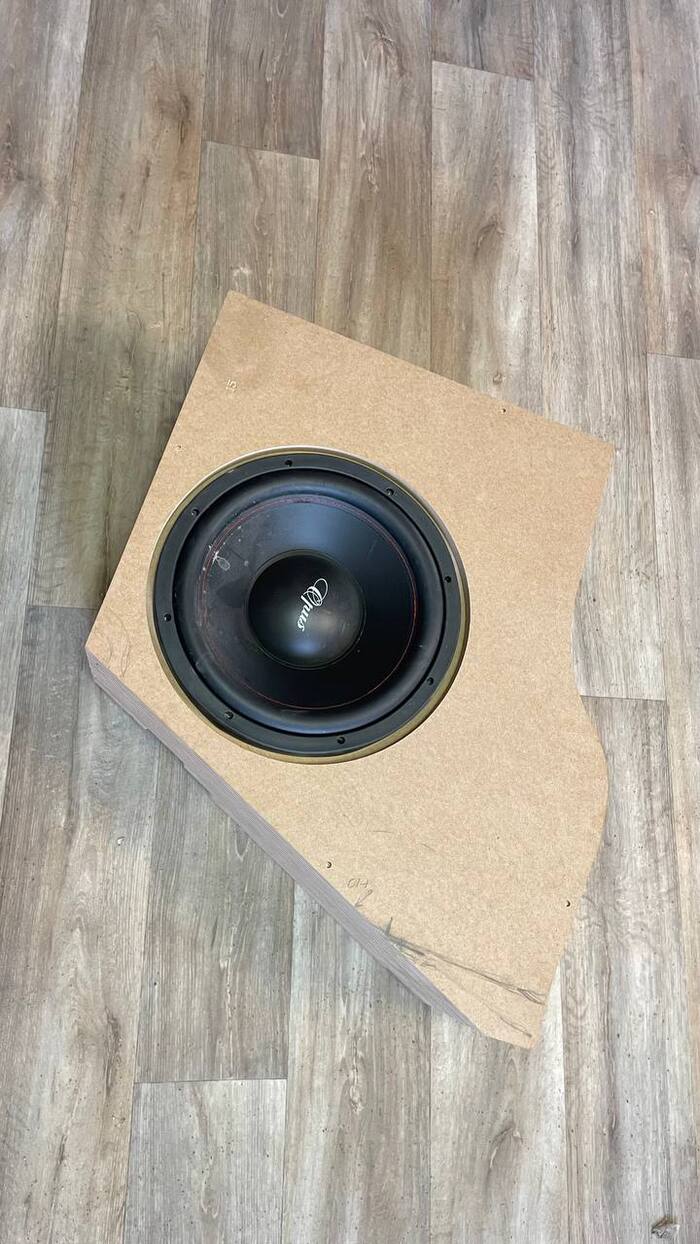

Это фото первого раскроя.

Ждем рабочий прототип )

МЫ В ВК

Дисклеймер: статья развлекательно-познавательного характера получилась чуть больше, чем планировалось. Внутри много текста, картинок и щепотка тупых шуток. Излишнюю терминологию и узкоспециализированные моменты убрал под спойлер.

Всем привет.

Завязка данной истории поразительно проста: у коллеги на Toyota bB сломалась ручка задней двери, вот такая вот штука:

Судя по всему, распространённая проблема:

Казалось бы, купить на разборе за 5т.р и забыть, но нет. Мы легких путей не ищем. Было принято решение - реверс-инжиниринить и печатать на 3D принтере. Отсутствие опыта в моделировании не останавливает.

Для успешного импортозамещения нужно пройти несколько этапов:

1. Сканирование. Поскольку она треснула пополам, нужно её склеить с минимальной потерей геометрии. Задействуем сканер Scanform.

2. Обработка полученного скана до удобоваримого результата: почистить от мусора, сгладить поверхности, дыры зашить, и прочее. В этом нам поможет установленное по параллельному импорту ПО Geomagic Design X. Медведев разрешил.

3. Реверс-инжиниринг с контролем отклонений: получаем на выходе твердотельную модель. Всё тот же Geomagic.

4. Отрицание, гнев, торг, депрессия, принятие.

5. Печать модели. В этом нам поможет Picaso XL aka "проскальзывание пластика". Филамент - угленаполненный полиамид ePA-CF от братьев китайцев из ESUN.

План надёжный, как швейцарские часы. Приступаем.

Часть 1: Сканирование

Упрощая, процесс выглядит так: вокруг объекта и на нём самом расклеиваем метки, считываем их расположение в ПО сканера. На основе собранных меток сканер двумя камерами считывает отклонения проецируемой лазерной сетки и собирает облако точек. Чем больше точек - тем выше итоговая детализация скана. После, по полученному облаку строятся полигоны, и мы получаем так называемый меш, т.е. пустотелую полигональную модель.

Склеиваем деталь.

Поскольку деталь тёмная и бликует, задуваем матирующим спреем, что бы сканеру было проще было её захватить. Сканируем.

На компе можно заметить количество собираемого "шума" вокруг основной модели.

Моток скотча под деталью - это так задумано.

Далее идёт процесс очищения сканов от крупного мусора, поверхности стола и меток. Когда всё почистили - совмещаем сканы разных сторон между собой и строим полигональную модель. В ней больше 1.3 млн полигонов. Многовато!

Есть труднодоступные места, куда сканер физически не может "засветить" - это отверстия, поднутрения и прочие неприятные штуки. С этим ничего не поделать, только страдать.

Часть 2: Обработка скана

Загружаем полученный меш в geomagic.

Тут уже доступен более солидный по сравлению с ПО сканера, набор инструментов. Чистием, сглаживаем, зашиваем дыры, по возможности удаляем ненужные артефакты литья, косяки сканирования, круги от меток и прочий мусор.

Задача на данном этапе - получить красивый меш, по которому нам будет комфортно строить твердотельную модель. В итоге получаем более-менее гладкую, закрытую модель. При желании, уже на данном этапе её можно на 3Д принтер отправить, но нам нужно восстановить сломанное крепление слева. И желательно бы отверстия для крепежей получить. А тут без моделирования не обойтись.

Процесс обработки: мастером лечения healing wizard в автоматическом режиме исправляем имеющиеся ошибки, инструментом Fill holes- закрываем дыры. Убираем выступающие и ненужные части поверхности кнопкой defeature, после чего сглаживаем инструментом smooth. Инструментом decimate режем неприлично высокое количество полигонов. В итоге их стало около 700к, приемлемо.

А далее следует шаг в неизвестность.

Часть 3. Реверс-инжиниринг

Изучаем тонны материалов на ютубе, робко тыкаемся в интерфейсе геомэджика, попутно понимая, в какую жопу мы сами себя загнали. Но делать то надо, поэтому приступаем.

Если описать процесс реверса кратко, то он таков:

1. Выровнять модель в плоскостях

2. 2Д и 3Д эскизами (ситуативно) отрисовать нужные нам формы и мелкие детали

3. Выдавить полученные эскизы в твёрдое тело

4. ????

5. Profit!

В самом процессе нам нужно понимать, каким методом изготавливалась деталь, и чем мы можем принебречь, что бы не заниматься отрисовкой ненужных мелочей. Реверс осложняется тем, что деталь от времени повело, она не симметричная, и на поверхности есть артефакты литья:

Основная форма поверхности была построена, как потом оказалось, неправильным методом. Потому и получилась кривой. Но ценим что имеем:

Метод, которым делать не стоило: извлекаем автоповерхность с внешней и внутренней стороны, выдавливаем заготовку, обрезаем двумя поверхностями эту заготовку, и получаем кривые края заготовки. Ну и дрянь. Сеткой из сплайнов по контуру поверхности было бы лучше. Или обрезка поверхности эскизом общей формы. Кто ж знал.

Строим основание модели, извлекая эскиз из среза низа. Выглядит это примерно так. Красные линии на картинке - референс с оригинала, синие - построенные нами:

Извлекаем и перерисовываем эскизы из крепёжных элементов. Они зеркально отражены в оригинале, поэтому нам в 2 раза легче, достаточно их просто размножить и отзеркалить.

Добавляем скругления, фаски и прочие красивости.

Проверяем отклонения от оригинала. Максимальное отклонение около 1мм. От такой расцветки у профессионалов вытекают глаза и начнется неконтролируемая агрессия. А нам норм:

Преобразуем набор твёрдых тел обратно в полигональную модель для отправки на печать. Результат:

Часть 4. 3Д Печать

Тут каких то особенных хитростей не было, кроме расположения. Чтобы впилить деталь в стол XL, поворачиваем её на 45 градусов. Для минимизации поддержек кладём её на кромку, поворачивая на 15-20 градусов. Получаем вот такое:

Сушим композитный пластик, печатаем:

Снимаем, убираем поддержки и мусор с модели. Жалкий оригинал и неповторимая пародия:

Примеряемся и офигеваем, как точно всё садится на свои места. Удивительно!

Ставим на авто. Почти как влитой. Остается загерметизировать края и помыть машину. Но это на совести автовладельца уже.

Резюме:

Делалось всё, в первую очередь, ради собственного любопытства и получения нового опыта. Деталь требует перерисовки, желательна постобработка, покраска и лакировка. Но даже в таком виде, как временное решение, вполне себе вариант.

Уверен, что профи сделали бы всё быстрее, красивее и лучше. На то они и профи. На реверс у меня ушло примерно 3 дня неспешного моделирования и тонна времени на попытки вникнуть в суть происходящего.

Спасибо за внимание.

Казалось бы, прошли те времена, когда руссификация игр и программ была делом самих пользователей, ну и конечно веселых ребят из «Фаргуса» или «7 Wolf».

Тем не менее, даже сегодня существует большое количество популярных програм, не имеющих в своей языковой обойме как «великого и могучего...», так и любого другого наречия стран СНГ.

Одной из таких программ является CIMCO Edit, которая является одним из самых известных во всём мире пакетов для создания и редактирования управляющих программ для станков с ЧПУ (Числовым Программным Управлением) на протяжении уже многих лет.

В течение короткого времени, когда программа продавалась на территории России, одна из фирм выполнила перевод для старых версий, однако с выходом новейшей версии 2022 русский язык так и не был официально добавлен.

Для кардинального исправления ситуации был отреверсен алгоритм загрузки языковых файлов (.bin и .xmlz), которые расположены в папке /Msg - это привело к созданию специальной утилиты CTranslate

После публикации утилиты CTranslate в свободном доступе, несколько человек, на абсолютно безвозмездной основе, сделали переводы самых новых версий программы CIMCO Edit (2022 и 8) и выложили их в общественное пользование для всех желающих (на одном из популярных торрент-трекеров). Одним из них является дядюшка Fiks, профессионально занимающейся фрезерными станками с ЧПУ, микроконтроллерами, а также руссификацией. Несмотря на довольно большой объем (более 27000 строк), были также учтены ошибки из предыдущей работы целой фирмы - в результате получился действительно качественный перевод (с учётом специфики механообработки на высокоточном оборудовании) и возможность комфортно пользоваться интерфейсом на родном языке:

Данным постом хотелось выразить благодарность всем тем, кто выполнял и выполняет качественные переводы на родной язык: самых маленьких программкок, ОГРОМНЫХ проектов, а также всем известных игрушек.
