Решил сделать универсальный программатор, для радиостанций: Волна-101, Волна-201, Волна-302, Motorola CP180, GM340, GM360, Kenwood TK2107, и благодаря своей универсальности, список радиостанций может быть расширен.

Программатор нужен, для программирования частот.

Схемы, файлы и небольшое подробное видео, положил тут: https://youtu.be/lJOFxX6iZ1U

Небольшое описание:

Схема.

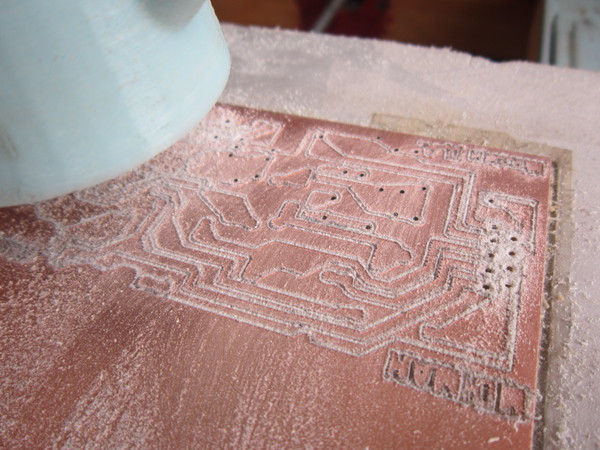

Вырезал плату.

Сделал отверстия для разъемов.

Спаял схему и собрал в корпусе.

Спаял переходник для радиостанции Kenwood TK-2107

Программирование радиостанции

Волна-101, Волна-201, GM340, GM360

Волна-302

------------------------------------------------------------------------------------------------------------------

Надеюсь, кому-нибудь пригодится мой пост. Спасибо за просмотр.

Если понравилось, подписывайтесь, задавайте вопросы, ставьте лайки, удачи.

------------------------------------------------------------------------------------------------------------------

Неделя рариков продолжается. ) Будем шить очередного старичка. )))

Для этого нам потребуется программатор SETool(у меня SELG Fusion Box).

Сразу хочу отметить, системный разъём - больное место у сониэриков. Перед прошивкой, хорошенько отчищаем и пропаиваем. Если аппарат отвалится во время прошивки, хапнете горя. У данного аппарата разъём съёмный, мыл его в УЗВ ванне.

На боксе ставим переключатель в положение SE, подключаем к компьютеру. Запускаем программу SETool2. На последней вкладке расставляем галочки как на скриншоте.

Выбираем наш телефон из списка, K750 располагается на первой вкладке. В левом нижнем углу, выбираем COM порт, на котором висит наш бокс. Жмём Identify, подключаем телефон к боксу с зажатой клавишей C.

Из лога видно, что CID у аппарата 49. Соответственно качаем прошивку под CID49(брал на сайте se-zone.ru).

Нам нужны 2 файла, FS и Main. Добавляем их в программу, жмём Flash и подключаем телефон с зажатыми клавишами 2 и 5.

По окончанию прошивки, отсоединяем телефон, передёргиваем АКБ и включаем. )

Моя группа в вк: https://vk.com/igor_repair

Телефон зашёл, просящим пароль.

Вычитывать будем используя какашку NsPro. Не рекомендую к приобретению, на мой взгляд, самый ужасный продукт по самсунгам, но иногда выручает. )

Цепляем бокс к компьютеру, запускаем программу NsPro. Выбираем интересующую нас модель.

На следующей странице жмём: "Get Info".

Цепляем включенный телефон к компьютера, используя обычный USB кабель.

Запускаем аппарат, используя вычитанный пароль. )))

Моя группа в вк: https://vk.com/igor_repair

Сегодня будем тягать данные с поломанной раскладушки.

Для этого нам понадобится программатор UFS Turbo(или его старая версия).

Т.ж. нам потребуется "прищепка". В программе Hanker UFC, смотрим какой нам понадобится переходник.

Собираем конструктор.

Запускаем программу SAMs, коннектимся к боксу. Выбираем интересующую нас модель и вычитываем из телефона E2P.

Из E2P файла, контакты читаем фришной программой ReadContact.

Моя группа в вк: https://vk.com/igor_repair

Сегодня будем разлачивать вот такого старичка.

При помощи программатора Dream Box.

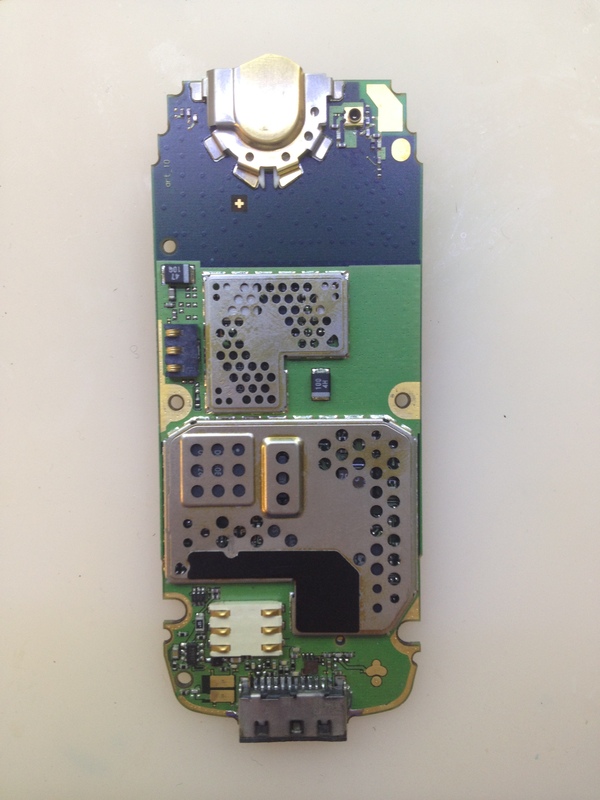

Для того, что бы забутить телефон, нужно добраться до тестпоинта, который находится под защитным экраном. Тут я допустил ошибку, спаял его. В процессе спайки выяснилось, что у него просто выламывается верхушка.

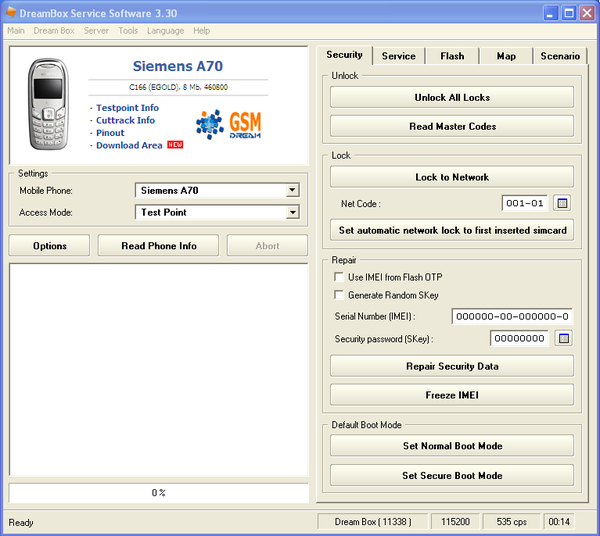

Запускаем программу от бокса, выбираем модель телефона и метод доступа Test Point.

Кабель с интерфейсом телефона подключаем к порту DATA, кабель с иголкой к порту SERVICE.

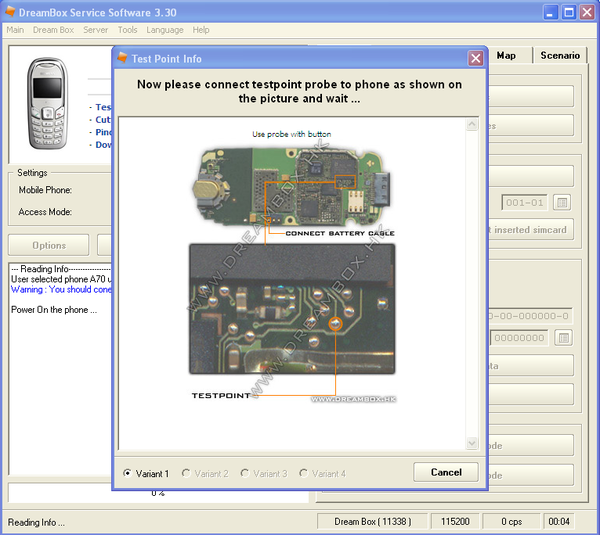

Жмём Unlock All Lock. Программа сообщает, к какой точке на материнской плате необходимо подключить иголку.

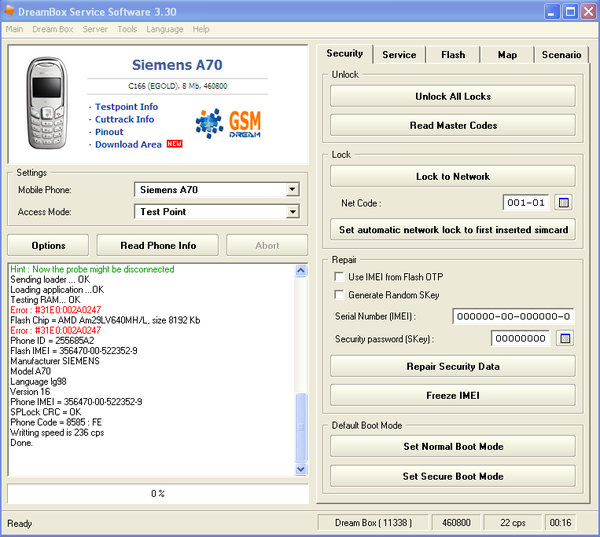

Подключаем иголку к тестпоинту и нажимаем на ней кнопку. Как аппарат определится, иголку можно убрать.

Собственно всё. )))

Моя группа в вк: https://vk.com/igor_repair

признаки: всё жужжит и крутится при нажатии на кнопку, но на экране ничего. иными словами - нет инициализации. сразу разбираем, откидываем верхнюю крышку, вместе с клавиатурой, тачпадом и кнопкой включения. её я всегда откручиваю, для удобства проверки.

обратите внимание на СО, это же ужас, просто кусок, надеюсь, алюминия. никаких тебе трубок, радиаторов, и прочих прелестей жизни.

следов залития нет, напряжения на дросселях измерены - все присутствуют. если оперативка, стоит в правом слоте, то ноут просто висит, если в левом, циклично ребутится, отсюда можно сделать вывод, что какая-то жизнь на проце есть, и нужно шить биос. кстати, ОЗУ здесь не простая, а DDR3-L, с пониженным энергопотреблением, к сожалению, не нашлось таких заведомо рабочих, нужно обзавестись.

микруху спаял, вымыл, вставил в колодку, её в прогер, прогер в комп, а он мне выдал, что это не просто микросхема, а тоже L, а значит кушает она не 3.3В, а 1.8В.

получился вот такой бутер, всё читает и пишет отлично.
