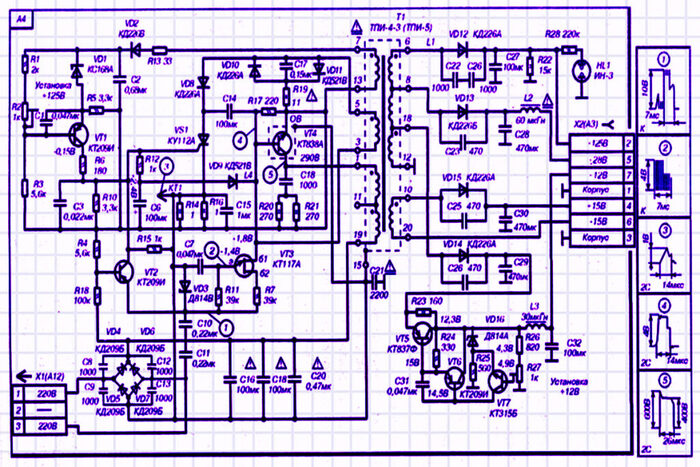

Рассмотрим принципиальную схему модуля питания МП-3-3
Схема состоит из двухполупериодного выпрямителя на диодах VD4-VD7, блокинг-генератора на транзисторе VT4, схемы запуска на транзисторе VT3, устройства стабилизации на транзисторе VT1, схемы управления на тиристоре VS1, импульсного трансформатора Т1, выпрямителей на диодах VD12-VD15 и стабилизатора 12В на транзисторах VT5-VT7.
Напряжение сети 220 В частотой 50 Гц выпрямляется с помощью мостовой схемы на диодах VD4-VD7. Выпрямленное напряжение сглаживается конденсаторами С16, С19, С20 и поступает через обмотку 19, 1 трансформатора Т1 на коллектор транзистора Т4. Одновременно с выпрямительного диода VD7 синусоидальные импульсы поступают через конденсаторы С11, СЮ и резистор R11 на конденсатор С7 и заряжают его.
Напряжение заряда конденсатора С7 приложено к переходу эмиттер-база 1 транзистора VT3 через резисторы R14, R16 и эмиттерный переход транзистора VT4. Когда это напряжение достигает значения 3 В, транзистор VT3 открывается и конденсатор С7 начинает разряжаться по цепи: правая обкладка конденсатора С7 —> переход эмиттер-база 1 транзистора VT3 н» переход база-эмиттер VT4 -> параллельно соединенные резисторы R14, R16 -> левая обкладка конденсатора С7. Ток разряда конденсатора С7 открывает транзистор VT4 на 10-15 мкс.
Коллекторный ток VT4 линейно возрастает и достигает значения 3-4 А. Протекание тока через обмотку 1, 19 трансформатора Т1 сопровождается накоплением в сердечнике трансформатора магнитной энергии. После разряда конденсатора С7 транзисторы VT3 и VT4 закрываются, в обмотках трансформатора Т1 возникает ЭДС самоиндукции, а на выводах вторичных его обмоток (6, 8, 18, 10, 5, 7) появляется положительное напряжение, вызывающее ток через диоды VD12-VD15.
При этом конденсаторы С27, С28, СЗО, С29 заряжаются. Одновременно происходит заряд конденсаторов С6, С14, С2. Конденсатор С6 заряжается по цепи: вывод 5 трансформатора Т1 ч> диод VD11 -» резистор R19 -> конденсатор 06 -» диод VD9 -> вывод 3 трансформатора Т1. Конденсатор С14 заряжается по цепи: вывод 5 трансформатора Т1 -» диод VD8 конденсатор С14 -» вывод 3 трансформатора Т1.
Конденсатор С2 заряжается по цепи:вывод 7 трансформатора Т1 -> резистор R13 диод VD2 -» конденсатор С2 -> вывод 13 трансформатора Т1. В момент включения телевизора все перечисленные конденсаторы еще не заряжены, и модуль питания начинает работать в режиме короткого замыкания, поэтому вся энергия, накопленная в трансформаторе Т1, отдается во вторичные цепи. Последующие включения и выключения транзистора VT4 происходят аналогичным образом с помощью импульсов запуска.
После нескольких подобных циклов конденсаторы во вторичных цепях заряжаются и перестают перегружать трансформатор Т1. Появляется остаточная энергия в сердечнике трансформатора Т1, и на его выводах 5, 3 появляется напряжение положительной обратной связи, которое приложено между эмиттером и базой транзистора VT4 и приводит к возникновению колебательного процесса. В результате блокинг-генератор переходит в автоколебательный режим, а устройство запуска не оказывает влияния на его работу.
Период колебаний блокинг-генератора будет в основном определяться емкостью конденсатора С17 и резистором R19, а длительность импульсов зависит от работы устройства управления. Модуль питания переходит в режим стабилизации. Стабилизация выходных напряжений модуля осуществляется с помощью устройства управления на тиристоре VS1 и устройства стабилизации на транзисторе VT1. Момент открывания тиристора VS1 зависит от напряжений на его катоде и управляющем электроде, Напряжение на его катоде определяется падением напряжения на параллельно соединенных резисторах R14 и R16, через которые протекают пилообразные токи эмиттера транзистора VT4.
Напряжение на управляющем электроде тиристора определяется напряжением на конденсаторе С6, создающем отрицательное смещение напряжением на резисторе R10. При открывании тиристора VS1 заряженный конденсатор С14 начинает разряжаться через тиристор, резисторы С14, С16 и R17.Падение напряжения на резисторе R17 прикладывается к переходу эмиттер-база транзистора VT4 и создает обратное смещение перехода, в результате транзистор закрывается.
Когда модуль выходит на нормальный режим работы (режим стабилизации), на обмотке 7, 13 трансформатора Т1 напряжение становится таким, что оно, выпрямляясь диодом VD2, создает открывающее напряжение для транзистора VT1. Напряжение на его эмиттере стабилизировано стабилитроном VD1, а напряжение на его базе снимается с делителя R1-R3 и зависит от напряжения на обмотке 7, 13 трансформатора Т1. Коллекторный ток транзистора Т1 протекает через резисторы R6 и R10. При увеличении по какой-либо причине напряжений на обмотках трансформатора Т1 увеличится напряжение и на обмотке 7,13 трансформатора. При этом увеличится ток через резисторы R1-R3, увеличится отрицательное напряжение по отношению к эмиттеру VT1, следовательно, транзистор VT1 откроется еще больше, вызывая увеличение падения напряжения на резисторе R10. Это приведет к болеее раннему открыванию тиристора VS1 и закрыванию транзистора VT4. В результате выходное напряжение уменьшится до исходного значения.
При уменьшении напряжений на обмотках трансформатора Т1, соответственно уменьшится и напряжение на обмотках 7, 13 трансформатора Т1, при этом снизится и потенциал базы транзистора VT1 по отношению к его эмиттеру. В результате уменьшится коллекторный ток транзистора VT1 и соответственно падение напряжения на резисторе R10. Тиристор VS1 откроется позже, и количество энергии, передаваемое во вторичные цепи, также снизится. Выходные напряжения выпрямителей снова окажутся в норме, Так осуществляется стабилизация выходных напряжений в режиме стабилизации. Изменяя переменным резистором напряжение на базе транзистора VT1, устанавливаются выходные напряжения модуля питания.
При уменьшении напряжения сети ниже 150 В напряжение на обмотках 7, 13 становится недостаточным для открывания транзистора VT1, устройство стабилизации перестает работать и возникает возможность перегрева транзистора VT4.В этом случае включается устройство защиты на транзисторе VT2. На эмиттер этого транзистора подается пульсирующее напряжение с диода VD7, которое стабилизировано стабилитроном VD3. На базу транзистора VT2 подается постоянное напряжение с выпрямителя через делитель R18, R4. При уменьшении напряжения сети уменьшается напряжение на базе транзистора VT2 настолько, что транзистор VT2 открывается и через переход эмиттер-коллектор на управляющий электрод тиристора VS1 поступят положительные импульсы с диода VD7 и откроют тиристор. Это приведет к прекращению работы блокинг-генератора.
В случаях короткого замыкания в нагрузках выпрямителей блокинг-генератор выходит из нормального режима автоколебаний, так как вся энергия расходуется в коротко-замкнутой цепи. Запуск модуля в этом случае производится запускающими импульсами со схемы запуска, а выключение — — с помощью тиристора VS1 при достижении максимального коллекторного тока транзистора VT4. После устранения короткого замыкания модуль выходит ‘ в нормальный режим работы.
В случаях, когда нагрузки отключены от выпрямителей или суммарная потребляемая мощность по каким-либо причинам становится менее 20 Вт, наступает режим холостого хода. Блокинг-генератор при этом также включается запускающими импульсами со схемы запуска, а выключается устройством стабилизации и защиты. Выпрямители импульсных напряжений собраны по од-нополупериодной схеме. Выпрямитель напряжения +125 В собран на диоде VD12 и предназначен для питания выходного каскада строчной развертки. Конденсатор С27 сглаживает пульсации этого напряжения.
Резистор R22 устраняет перенапряжение на выходе выпрямителя в случае отключения нагрузки. Выпрямитель напряжения +28 В предназначен для питания кадровой развертки и собран на диоде VD13. Конденсатор С28 и дроссель L2 образуют фильтр. Выпрямитель напряжения +15 В собран на диоде VD15, конденсатор СЗО является фильтром и служит для питания усилителя сигналов звуковой частоты. Источник питания +12 В состоит из выпрямительного диода VD14.
Конденсатор С29 сглаживает пульсации. Этот источник питает большую часть схемы, телевизора, требует высокой стабильности и малых пульсаций выходного напряжения, поэтому содержит дополнительный стабилизатор напряжения. В его состав входит регулирующий транзистор VT5, усилитель тока VT6 и управляющий транзистор VT7.
Напряжение с выхода стабилизатора поступает через делитель R26, R27 на базу транзистора VT7. На транзисторе VT7 происходит сравнение выходного напряжения с опорным напряжением на стабилитроне VD16. При изменении выходного напряжения будет изменяться потенциал базы VT7 а следовательно, и коллекторный ток транзистора VT7, что, в свою очередь, приведет к изменению базовых и коллекторных токов VT6 и VT5. Это изменит внутреннее сопротивление транзистора VT5 таким образом, что выходное напряжение останется без изменений. Подстроечным резистором R27 устанавливают выходное напряжение +12 В.
Дополнительное сглаживание пульсаций обеспечивается дросселем L3 и конденсатором С32. Конденсатор С31 предохраняет стабилизатор от возбуждения. Резисторы R23 и R24 открывают транзисторы VT6 и VT7 после включения телевизора. Для уменьшения помех, излучаемых импульсными выпрямителями, служат конденсаторы С22-С26, которыми зашунтированы все выпрямительные диоды.81> Эту же роль выполняют и конденсаторы С8, С9, С12, С13, включенные параллельно диодам VD4-VD7 мостового выпрямителя, а также служащие для выравнивания обратных напряжений на этих диодах.

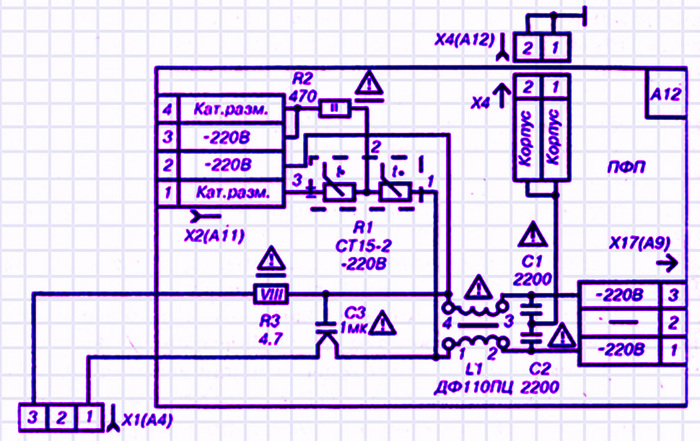

Для более эффективного воспрепятствования проникновению в электрическую сеть импульсных помех, создаваемых импульсным блоком питания, служит специальный заградительный фильтр ПФП {плата фильтра питания, рис. 5.40). Заградительный фильтр подключается непосредственно в электрическую сеть через выключатели сети SB1 и сетевые предохранители FV1 и FV2. С выхода фильтра сетевое напряжение поступает на модуль питания.
К заградительному фильтру относятся конденсаторы С1, С2, СЗ и дроссель L1 (ДФ-110-ПЦ), резистор R3 ограничивает ток выпрямительных диодов при включении телевизора. На плате фильтра питания размещается также схема автоматического размагничивания теневой маски кинескопа (терморезистор R1 и резистор R2), функционально не связанная с заградительным фильтром.
