Суть вопроса такова, нужно сделать что-то вроде отчета по лабораторной работе на этом вольтметре, а для чего он, как применять, и как всё это свести в отчет неясно. Перерыл много сайтов, максимум документация с завода. Если кто сталкивался, есть видео, или просто может объяснить на пальцах, буду очень благодарен! Пусть в сети добавится что-то полезное, если вопрос решится!
Ручной механический счётчик для подсчета циклических, повторяющихся действий, применяется в строительстве, торговле и спорте. Счетчик удобно лежит в руке и очень прост в работе, при повторении действия (подсчете) вы нажимаете на курок, и цифры на табло меняются. Ссылка на него. Также есть версия с подставкой для закрепления на стене или столе.
Тестер розеток и УЗО - многофункциональный инструмент, который поможет вам быстро и точно проверить состояние вашей электросети.
Тестер оснащен светодиодной индикацией, которая позволяет определить правильность подключения евро-розеток к электролинии с УЗО. Вы сможете легко определить, есть ли заземление, ноль (нейтраль) и фаза, а также избежать путаницы между ними.
ЖК-дисплей отображает величину теста УЗО, напряжения в сети и тока утечки, что позволяет быстро и точно определить состояние вашей электросети. Ссылка на такой тестер
Бесконтактным мультиметром для определения наличия напряжения в цепи без прямого контакта с проводами. Прибор позволяет обнаруживать электрические сигналы и предупреждать о наличии или отсутствии напряжения, этот метод позволяет сохранить изоляцию проводов и проще найти обрыв в цепи. Допустимые значения переменного напряжения: 12-1000В. Автоматическая идентификация высокого/среднего/низкого напряжения. Стоит такой около 1 000 руб. Ссылка на прибор.
Интересная и красивая дифракционная решётка, используемая в монохроматорах-спектрографах — спектральных оптико-механических приборах, предназначенных для выделения монохроматического излучения. Принцип работы основан на дисперсии света. Ссылка на решётку
Простите , не смог ответить , потерял пост. В общем , несмотря на свою простоту , "спиртометр" , даже поверенный АСП , меряет не спирт , а плотность ! Всем бобра и пердолить курву ()((
Подключение светодиода к сети переменного тока 220 В – задача, требующая грамотного подхода. Неправильное подключение может привести к повреждению светодиода или других элементов схемы.
В статье разберем несколько вариантов подключения: с использованием сглаживающего конденсатора и без него.
Рассчитаем параметры ограничивающего резистора, определим его мощность и выясним плюсы и минусы каждой схемы.
Некоторые варианты схем подключения светодиода к сети 220 В изображены на рисунке.
На каждой из них применён защитный Диод. От полуволны обратной полярности. А также ограничивающий ток резистор
Многие Светодиоды рассчитаны на низкое напряжение (обычно 2–3 В) и ток до 20 мА. Чтобы подключить его к сети 220 В, необходимо:
Снизить напряжение до безопасного уровня для питания Светодиода.
Ограничить ток через светодиод не более максимально допустимого.
Защитить светодиод от полуволны синусоиды обратной полярности.
Для этого в схемах используются:
Выпрямительный диод (например, 1N4007), который защищает светодиод от обратного напряжения.
Ограничивающий резистор для ограничения тока.
Сглаживающий конденсатор (в одной из схем), который уменьшает мерцание.
Оригинал статьи
2. Сглаживающий конденсатор
Конденсатор выбирается емкостью 0.22–0.47 мкФ с рабочим напряжением не менее 400 В. Он снижает пульсации напряжения, делая свечение более равномерным.
Без сглаживающего конденсатора
Используется выпрямительный диод, резистор и светодиод. Схема проста, но светодиод мигает с частотой 50 Гц, что может быть заметно.
Со сглаживающим конденсатором
Добавление конденсатора параллельно светодиоду уменьшает мерцание, делая его свечение более стабильным. Однако увеличивается сложность схемы.
Плюсы:
Простота и дешевизна.
Минимальное количество компонентов.
Минусы:
Мерцание светодиода.
Плюсы:
Равномерное свечение светодиода.
Подходит для эстетических целей.
Минусы:
Более сложная схема.
Требуется дополнительный компонент – конденсатор.
Формула расчета емкости (в Фарадах):
C = I / (2πf√(U2вх — U2LED)) [Ф],
где I — ток через светодиод, f — частота тока (50 Гц), Uвх — действующее значение напряжения сети (220В), ULED — напряжение на светодиоде.
Таблица 2. Зависимость тока через светодиоды от емкости балластного конденсатора.
В качестве гасящих рекомендуется применять помехоподавляющие конденсаторы класса Y1, Y2, X1 или X2 на напряжение не менее 250 В. Они имеют прямоугольный корпус с многочисленными обозначениями сертификатов на нем.
Если вкратце, то:
X1 – используются в промышленных устройствах, подключаемых к трехфазной сети. Эти конденсаторы гарантированно выдерживают всплеск напряжения в 4 кВ;
X2 – самые распространенные. Используются в бытовых приборах с номинальным напряжением сети до 250 В, выдерживают скачок до 2.5 кВ;
Y1 – работают при номинальном сетевом напряжении до 250 В и выдерживают импульсное напряжение до 8 кВ;
Y2 – довольно-таки распространенный тип, может быть использован при сетевом напряжении до 250 В и выдерживает импульсы в 5 кВ.
Допустимо применять отечественные пленочные конденсаторы К73-17 на 400 В (а лучше — на 630
Индикация работы устройств.
Освещение при низкой нагрузке.
Эксперименты и образовательные проекты.

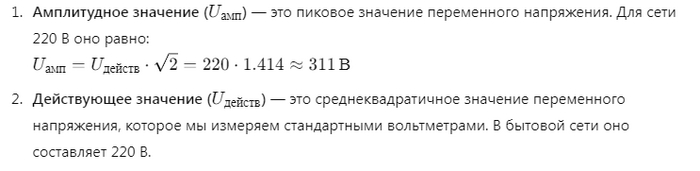

Амплитудное значение используется в расчетах для компонентов, которые реагируют на пиковое напряжение. Например:Выпрямительный диод должен выдерживать �ампUамп, так как на него воздействует максимальное значение напряжения.
Конденсаторы в сглаживающих схемах должны быть рассчитаны на �ампUамп, чтобы избежать пробоя.
Действующее значение используется для расчета тепловой нагрузки, мощности и тока через резисторы, так как это значение соответствует реальной потребляемой энергии.

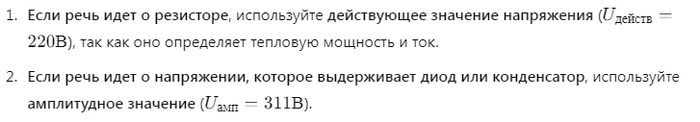

Оба варианта правильные, но они применимы в разных контекстах:
В статье акцент сделан на расчете резистора, который ограничивает ток. Тепловая мощность на резисторе рассчитывается именно по действующему значению напряжения, поскольку это значение соответствует реальной энергозатрате.
Для расчета резисторов используем действующее значение.
Для расчета элементов, работающих с пиковыми значениями (диоды, конденсаторы), используем амплитудное значение.
Если в вашем проекте участвуют оба элемента (и резистор, и конденсатор), нужно использовать оба подхода.
Подключение светодиода к сети 220 В требует соблюдения правил безопасности. Схема с конденсатором более сложна, но обеспечивает стабильное свечение. Схема без конденсатора – простой и доступный вариант для базовых задач. Выбор зависит от ваших целей и условий применения.
