На завершающих этапах Второй Мировой войны своё громкое слово сказали первые реактивные самолёты (за одним исключением — германские), они отчётливо продемонстрировали свою скорость, мощь и потенциал дальнейшего совершенствования. Авиаконструкторы всех ведущих стран занялись созданием прогрессивных машин, и на ранних этапах более всего преуспели британцы со своими Gloster Meteor и De Havilland DH.100 Vampire. Последний, благодаря своим компактным размерам и хорошим взлётно-посадочным данным, адаптировали для базирования на авианосцах. Успешный дебют палубного варианта Sea Vampire побудил английское Адмиралтейство выдать в 1946 году фирме De Havilland задание на тяжелый двухдвигательный палубный перехватчик, воплощающий в себе концепцию «Морского Вампира», но на качественно новом уровне. Кроме повышенной надежности, обусловленной установкой двух двигателей, самолет должен был иметь стреловидное крыло и трансзвуковую скорость полета (в пределах 0.8-1.2 Мах). Для обеспечения всепогодности и всесуточности самолет должен был нести самый мощный радиолокатор из всех, состоявших на вооружении. Двухбалочную схему решили оставить, так как на фирме имелся большой конструкторский и расчетный задел по ней. Кроме того, такая схема упрощала доступ к двигателям для их ремонта или замены.

Летчик и оператор РЛС должны были размещаться рядом в двух отдельных кабинах. Также конструкторам нужно было решить проблему несовершенства РЛС, которая имела очень тусклые дисплеи, крайне затруднявшие работу в светлое время суток, особенно в солнечную погоду в кабине со стандартным прозрачным фонарём. Для того чтобы предоставить оператору относительно комфортные условия работы решили утопить его кресло целиком в фюзеляж, прикрыв кабину непрозрачной крышкой для обеспечения затемненности. Для того, чтобы оператор не страдал клаустрофобией, в его кабине все же предусмотрели прямоугольное окошко справа в фюзеляже и ещё одно в крышке. Летчик располагался слева, в кабине, прикрытой каплевидным фонарем, обеспечивающим прекрасный круговой обзор. Вооружение нового перехватчика должно было состоять из четырех новейших 30-мм пушек «Эйден».

Самолет получил фирменный индекс DH.110 и традиционно начинающееся на «V» название Vixen (дословный перевод — «самка лисицы», но чаще используется в значении «чертовка», «мегера», «ведьма», в общем — женщина с тяжёлым характером). В 1948 «Де Хэвилленд» заключили контракты с ВВС и флотом на создание опытных самолётов четырёх модификаций: истребителя в дневном и ночном варианте для ВВС и палубного всепогодного перехватчика и ударного самолёта для ВМС. Казалось, DH.110 ждет большое будущее. Но в следующем году оба заказа были аннулированы - новый самолет оказался чрезмерно дорог, да и требовал доводки. Флот предпочел закупить более дешевые самолеты DH.112 Sea Venom, которые уже выпускались серийно. ВВС, также по финансовым соображениям, отказались от закупок «110-го», равно как и его конкурента - самолета Глостер «Джавелин». Это решение сильно задержало развитие британской авиации.

Фирма «Де Хевилленд» продолжила программу DH.110 в инициативном порядке. Прототип самолета поднялся в воздух лишь 26 сентября 1951 года. Его двигательная установка состояла из двух мощных ТРД Rolls-Roys Avon-7 тягой 3400 кгс каждый. На прототипе был установлен весовой аналог РЛС, вооружения и даже узлов его крепления самолёт не имел. В июле 1952 к программе испытаний подключили второй опытный самолет, отличавшийся от прототипа наличием РЛС. Самолеты показали весьма неплохие характеристики, в частности, высокую скороподъемность и сверхзвуковую скорость полета.

В 1953 году ВВС заказали фирме «Глостер» серию самолетов Javelin, отказавшись от трансзвукового всепогодного перехватчика DH.110. Оставалась лишь слабая надежда на то, что ВМС проявят интерес к самолету, в свое время незаслуженно отвергнутому. Проект был переработан в соответствии со спецификацией Адмиралтейства от 1952 года. В частности, морской вариант нового образца должен был иметь гораздо больший запас топлива, новые двигатели и РЛС, а также 4-6 перспективных управляемых ракет «воздух-воздух» Blue Jay. Ствольное вооружение — четыре 30-мм пушки Aden - оставалось в качестве второстепенного, боекомплект был уменьшен со 150 до 70 снарядов на ствол. Также доработали крыло и хвостовые балки. После доработок, флот наконец проявил заинтересованность в новом самолете. В феврале 1954 De Havilland получили заказ на изготовление прототипа палубной машины. Самолет отличался от предшественников усиленным «мягким» шасси с очень большим ходом амортизаторов, способным поглотить большую кинетическую энергию при посадке на палубу. Был установлен тормозной крюк. Двигательная установка состояла из двух «Эйвонов» новой модификации - 208 - тягой по 5100 кгс. По конструкции планера он повторял своего предшественника. Радиолокатор на самолете установлен не был. Самолёт отправился в первый полет 20 июня 1955, а после завершения всеобъемлющих летных испытаний, занявших чуть меньше года, он прошел серию взлетов и посадок на авианосце «Арк Ройал». Не дожидаясь итогов испытаний прототипа, в декабре 1954 на заводе в Крайстчерче начали собирать первый серийный самолет. Заказ на серийное производство DH.110 от британского флота поступил месяцем позже - спустя 10 лет после начала разработки!

Естественно, за это десятилетие облик самолета сильно изменился. Около 80% конструкции было перепроектировано. Во-первых, DH.110 получил складное крыло с гидроприводом. Угол стреловидности крыла составлял 40°, оно имело трехлонжеронную конструкцию с толстой работающей обшивкой. Площадь несущей поверхности составляла 60.3 м². Механизация состояла из больших закрылков Фаулера. Размах крыла модернизированного самолета составлял 15. 25 м, длина - 15.9 м, взлетная масса - 15 750 кг. Максимальная скорость горизонтального полета достигала 1050 км/ч, в пологом пикировании самолет легко преодолевал звуковой барьер. Потолок - 14 600 м, высоту 12 200 м самолет набирал за 6. 5 мин. Складывался для хранения в ангаре также и обтекатель антенны РЛС. РЛС фирмы «GEC-Маркони» имела антенну с гидравлическим приводом сканирования. Под фюзеляжем в районе кабины появился большой тормозной щиток, сразу же прозванный «амбарными воротами». Щиток имел две закраины, в закрытом положении развернутые по потоку, а при выдвижении - увеличивающие эффективность воздушного тормоза вдвое. Носовая стойка была сделана управляемой, что повысило маневренность самолета в стесненных условиях полетной палубы. Большие изменения были внесены в конструкцию хвостовых балок - для увеличения взлетного угла их несколько задрали вверх и снабдили пятами. Люки доступа к двигателям теперь располагались сверху фюзеляжа, а не снизу, как на ранних машинах.

От пушек на серийных машинах решили отказаться - их место заняли кассеты на 24 двухдюймовые неуправляемые ракеты. Таким образом, DH.110 стал первым английским самолетом, на котором пушечное вооружение было полностью вытеснено ракетами. Основное вооружение «Виксена» по-прежнему составляли четыре управляемые ракеты (Blue Jay или Firestreak). В качестве альтернативы самолет мог иметь четыре 227-кг или две 454-кг бомбы (в том числе ядерных) или четыре блока неуправляемых ракет. Палубник мог нести два подвесных топливных бака. Все самолеты оборудовались фиксированной штангой приема топлива в полете на носке левой консоли.

Кроме машин для флота, De Havilland не теряли надежду получить заказы от ВВС. В 1957-1960 годы был разработан проект тактического бомбардировщика наземного базирования, отличавшийся от базовой модели более мощными двигателями Spray по 5200 кгс тяги, снабженными форсажной камерой, несбрасываемыми топливными баками на законцовках крыла, еще одним баком за кабиной в удлиненном фюзеляже и закрылками, оснащенными системой сдува пограничного слоя. Другой проект был еще более амбициозен - сверхзвуковая «рама», рассчитанная на число Маха 1. 5, с тонким крылом и двумя форсированными «Спреями». В случае реализации проекта этот самолет стал бы единственным в мире сверхзвуковым двухбалочником. Но обе эти машины так и не вышли из стадии аванпроекта.

Первый серийный самолет, получивший индекс De Havilland FAW.Mk.20 (FAW = Fighter, All-Weather, т.е. Всепогодный истребитель) и собственное обозначение Sea Vixen, был выкачен из цехов завода в Крайстчерче в конце февраля 1957 г. Первый полет его состоялся 20 марта. За ним последовала первая серия из 8 самолетов, предназначенная для испытаний оборудования и вооружения. 3 ноября 1958 г. на авиабазе Yeovilton сформировали первую эскадрилью «Си Виксенов» под номером 700, её основной задачей была подготовка летчиков для нового перехватчика. В ноябре 1959 г. новый самолет получила еще одна эскадрилья, №766. Она прославилась тем, что ее «Морские чертовки» летали на многих авиационных выставках в составе пилотажной группы «Пятерка Фреда». Групповой пилотаж на «Си Виксенах» выглядел весьма эффектно, особенно если учесть, что этот жутковатого вида истребитель весил столько же, сколько груженная «Дакота» С-47. В течении 1960 года DH.110 поступили на вооружение всех английских ударных авианосцев, а также в систему ПВО баз флота Росайт, Портсмут и Гибралтар. Осенью того же года самолеты приняли участие в маневрах НАТО в Норвежском море. Зимой 1960-61 DH.100 с авианосца «Сентаур» принимали участие в демонстрации силы у берегов Кувейта.

Самолет завоевывал популярность у летчиков и адмиралов. В этой связи фирма-изготовитель получила заказ на модернизацию Sea Vixen. Было решено установить на самолет системы, позволявшие использовать новейшие ракеты Red Top и Bullpup, одновременно с этим увеличить дальность полета путем установки двух больших топливных баков в удлиненных вперед хвостовых балках. Взлетный вес машины возрос до 16 650 кг при «сухой» массе 9 300 и перегрузочной — 17 224 кг, длинна увеличилась до 16.32 м. Таким образом, новый Sea Vixen стал самым тяжелым английским палубным самолетом. Эта модификация получила индекс FAW.2. Существующие самолеты первой модели было решено модернизировать до этого стандарта.

Перевод производства на самолеты новой модификации прошел практически безболезненно - два серийных экземпляра были модернизированы в прототипы для второй модификации в марте-апреле 1961 года. В 1962 производственную линию «Си Виксенов» перевели на завод фирмы Hawker-Siddley, где сразу стали выпускать самолеты FAW.2. Всего построено 119 экземпляров первой модификации и 29 - второй. К 1963 году была налажена конверсия самолетов первой модификации. Но из-за затянувшегося процесса испытаний и внедрения, первая эскадрилья (№899) получила на вооружение Sea Vixen FAW.2 лишь в конце 1964-го. На борту авианосца «Игл» она вскоре отправилась к берегам Юга Африки, чтобы принять участие в блокаде Родезии. Самолеты другой эскадрильи, №892, базировавшейся на авианосце «Гермес», в 1967-68 годах «демонстрировали силу» у берегов Аравийского полуострова во время Аденского кризиса. По возвращении домой, на базе этой эскадрильи была образована пилотажная группа «Цирк Саймона».

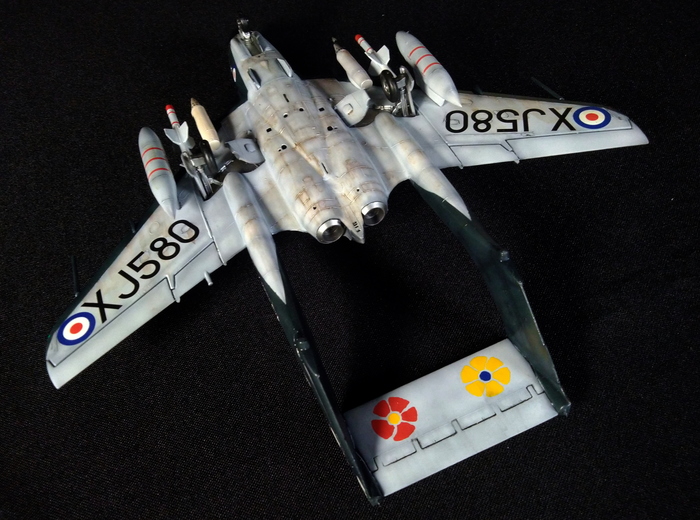

(На фото:) Цветочке на хвосте - символика "Цирка Саймона"

К этому моменту британское Адмиралтейство стало проявлять интерес к истребителю - штурмовику с вертикальным взлетом и посадкой Hawker Р.1154, которым планировали заменить стремительно устаревающие DH.110. Но вскоре программа СВВП фирмы «Хоукер» была отложена, и в качестве замены для «Си Виксена» выбрали сверхзвуковой многоцелевой истребитель McDonnel-Douglas F-4 Phantom модификации FG. 1, оснащенный английскими двигателями. Без сомнения, по сравнению с архаичным двухбалочником, способным лишь кратковременно, на пикировании «выскакивать» на сверхзвук, это был несомненный шаг вперед. «Фантом» имел форсированные двигатели, сверхзвуковую скорость полета, мог нести ракеты Sparrow, имевшие намного больший радиус действия, чем Firestreak или Red Top, а также ракеты «воздух - поверхность», солидный груз бомб и НАР. РЛС американского самолета была намного мощнее, чем у «Морской чертовки».

Первая эскадрилья, пересевшая с «Виксенов» на «Фантомы», (№892), получила новую матчасть в апреле 1969 года. Замена происходила медленно, лишь в 1974 двухбалочники окончательно исчезли с палуб английских авианосцев. А вскоре и их корабли-носители закончили свою карьеру в английском флоте, пав жертвой сокращения военного бюджета. Часть из них была продана за границу, другие - пущены «на иголки». Некоторое время «Си Виксены» еще сохранялись в базовой ПВО, в тыловых частях в качестве буксировщиков мишеней и в экспериментальных подразделениях. Несколько самолетов решили переоборудовать в экспериментальные БПЛА, но эта программа была вскоре закрыта.

В 1978 году пошел в металлолом последний самолет. К счастью, несколько машин было буквально «выдернуто из-под пресса» и поставлено на вечную стоянку в различных авиамузеях. В настоящее время в Йеовилтонском музее Британской морской авиации сохраняется Sea Vixen, в свое время входивший в авиакрыло авианосца Eagle, спасенный с кладбища самолетов энтузиастами и восстановленный на средства музея. Самолет окрашен в красный и белый цвета и находится в летном состоянии, по авиационным праздникам радуя зрителей эффектным пилотажем.

Вот такая непростая судьба этого интересного двухбалочного реактивного самолёта с ассиметричными кабинами. Однако ни задержка с принятием на вооружение на 10 лет, ни отказ ВВС от поддержки проекта, ни общий выпуск всего в 145 экземпляров не помешали ему стать одним из самых эффектных и запоминающихся самолётов палубной авиации. «Морской чертовке» не удалось поучаствовать в настоящих боевых операциях, потому трудно говорить о его боевой эффективности, однако он завоевал любовь пилотов и техников, а это что-то да значит. И ещё было бы очень любопытно посмотреть на возможные, но не реализованные пути развития семейства «Вампира», «Венома» и «Виксена».

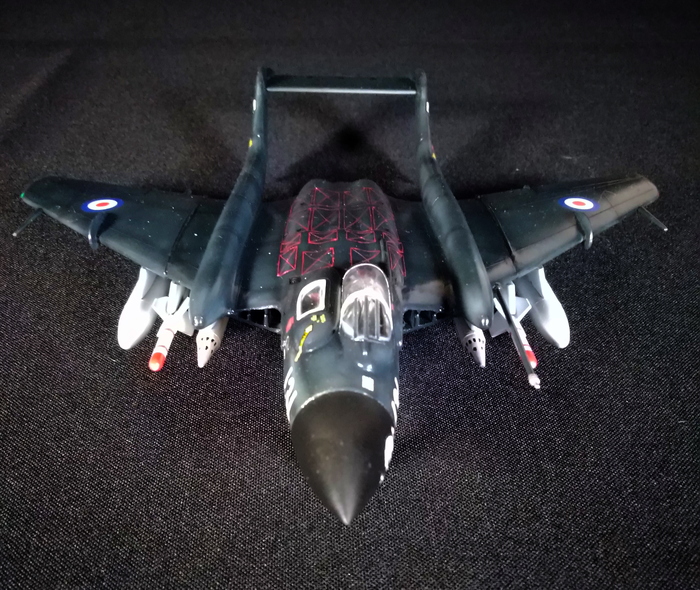

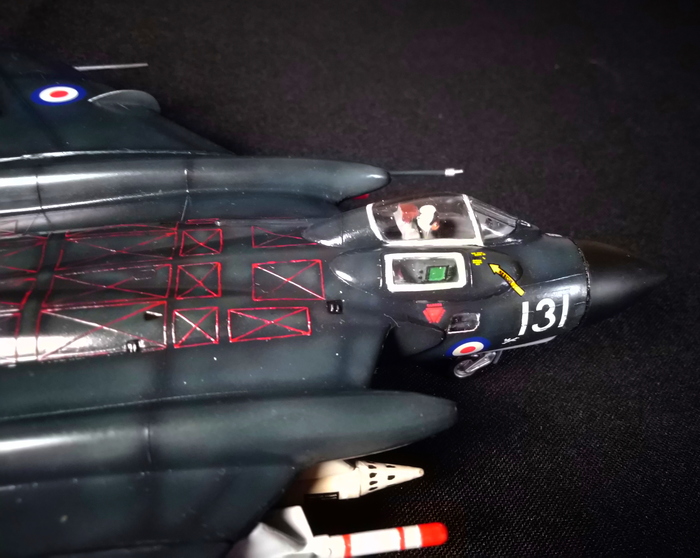

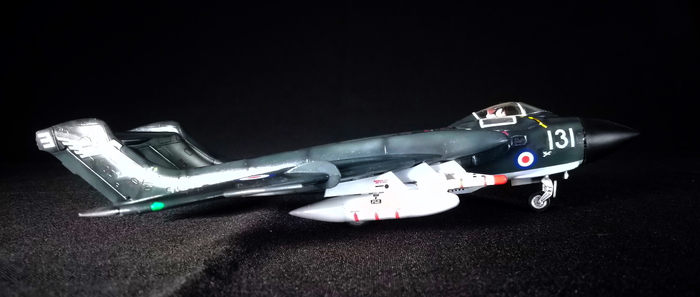

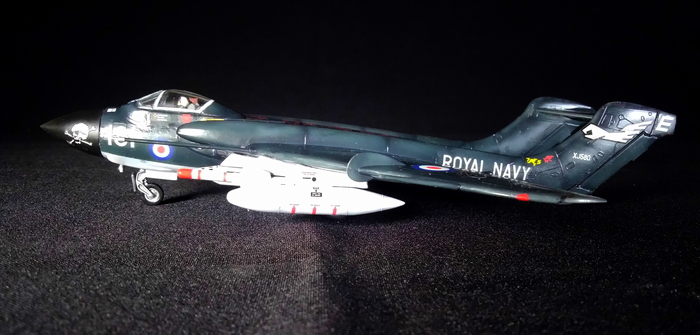

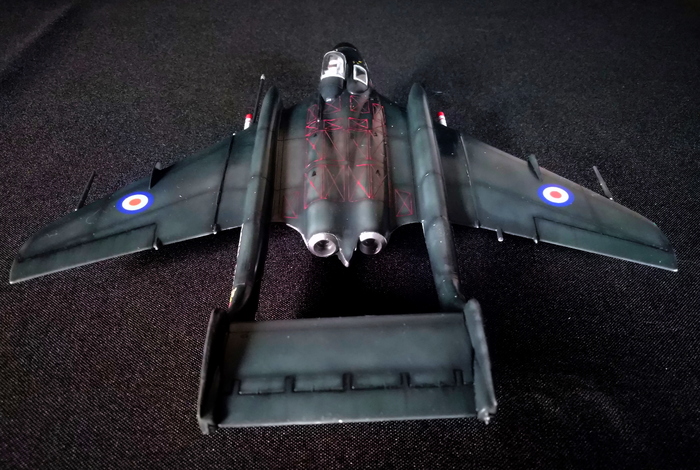

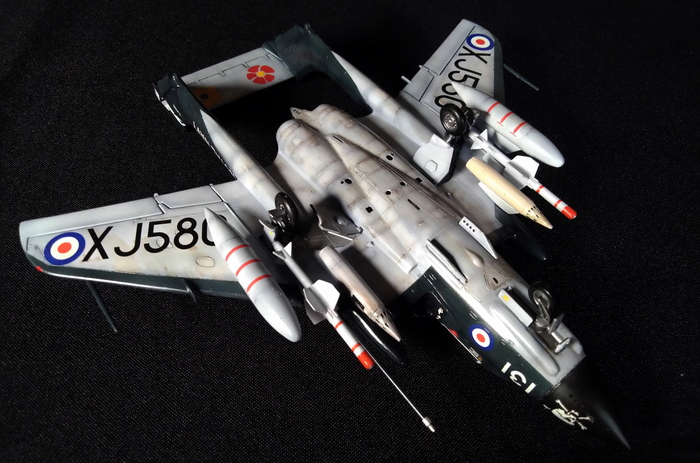

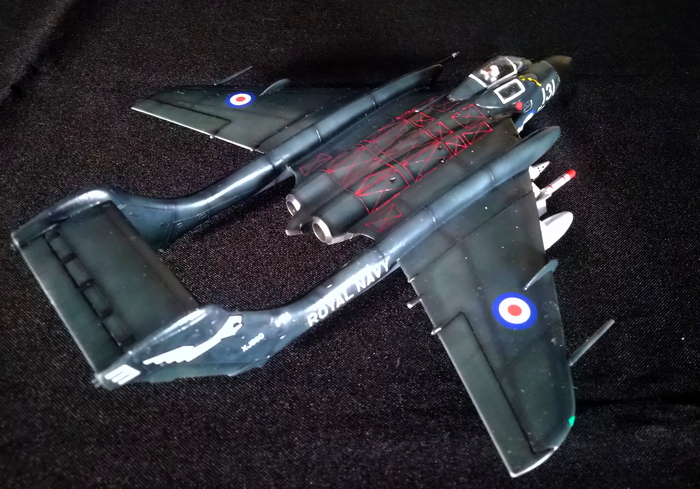

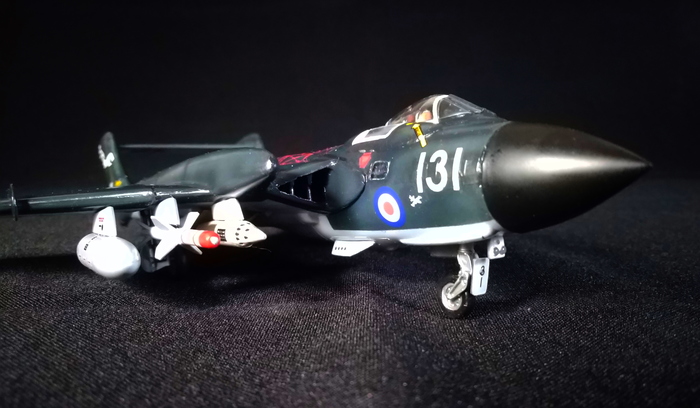

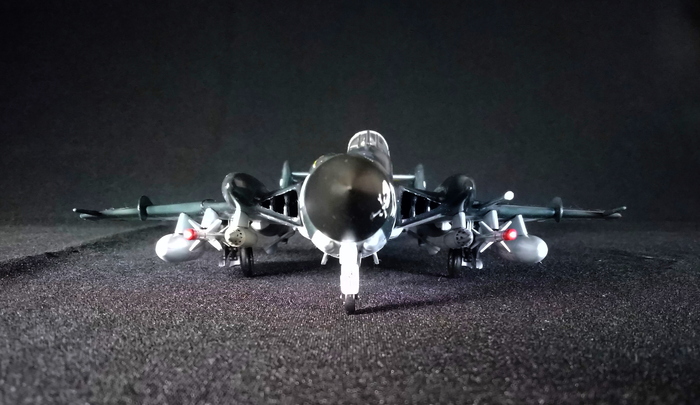

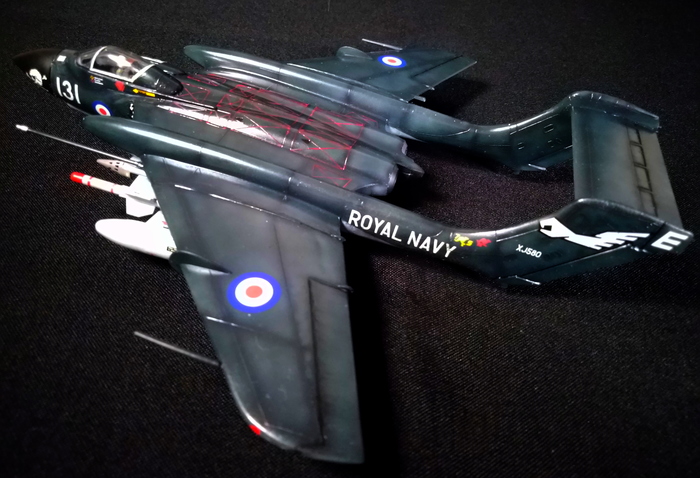

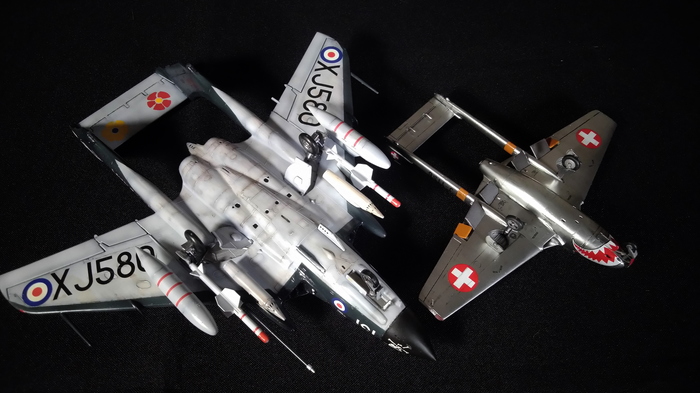

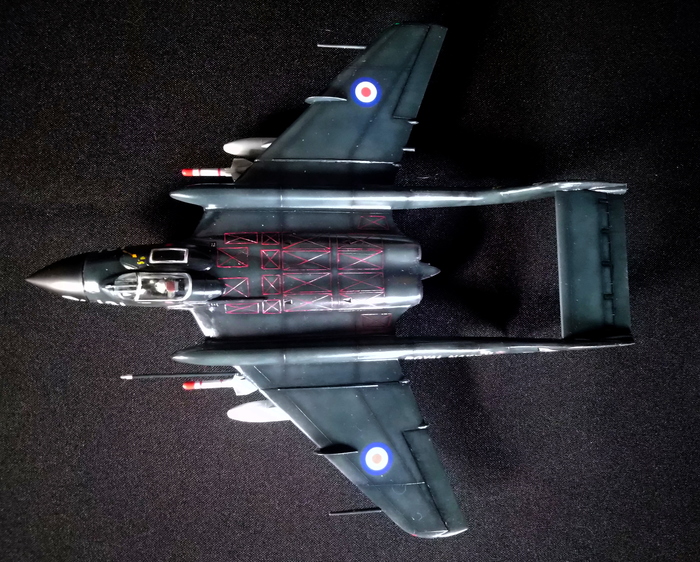

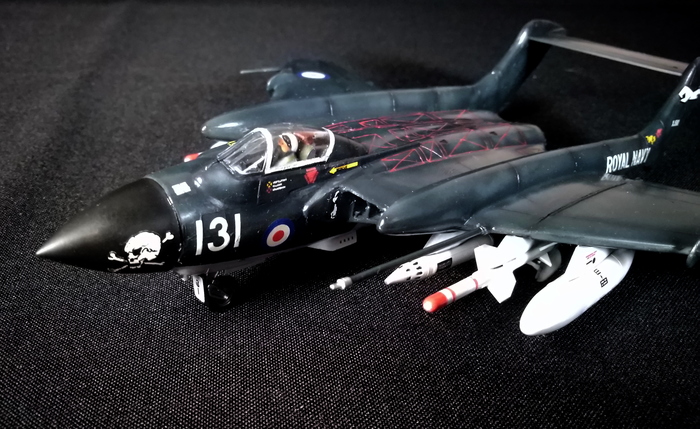

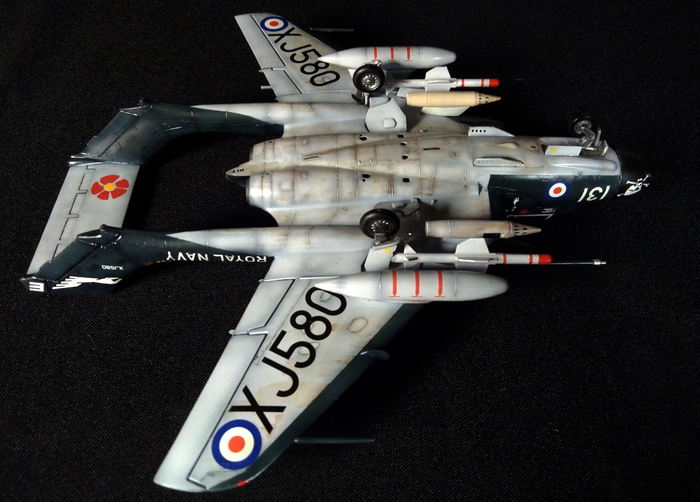

Представлена модель De Havilland DH.110 Sea Vixen FAW.2 из состава Simons Circus Display Team (пилотажной группы «Цирк Саймона»), авиабаза Йеовилтон (RNAS Yeovilton), 1968 год. Модель британской фирмы FROG 1976 года в перепаковке «Eastern Express», 1/72.

Отчёт о сборке тут:

De Havilland DH.110 Sea Vixen FAW.2,  Eastern Express (FROG), 1/72. Заметки по сборке

Статья написана на основании статьи с сайта "Уголок неба"

http://www.airwar.ru/enc/fighter/svixen.html

На этом пока всё, на подходе другой европейский самолёт времён Холодной войны с очень интересной аэродинамической схемой. Потому подписывайтесь, а также заходите в мою группу Вконтакте, где можно обсудить лично всякие вопросы и даже заказать изготовление модели (https://vk.com/warminiarts), а также подписывайтесь в Инстаграмме, где много фото, и ничего лишнего (https://www.instagram.com/warminiarts_lugansk/). А сейчас - благодарю за внимание и хорошего времени суток!

Предполагается, что истребитель с условным обозначением F/A-XX, заменит самолеты F/A-18E/F Super Hornet на палубах авианосцев примерно в 2030-х.

dambiev

Бонус: за три часа до этого самолёт совершил свой предпоследний полёт. Обратите внимание на выхлоп по левому борту при взлёте и затем на нагар во время рулёжки после посадки. Возможно, что там не только лишь сажа, но и потёкшее масло оставило такие следы.

В ходе освоения и наращивания серийного производства D4Y1 конструкторы вели работу по совершенствованию его силовой установки. Результатом этого стало появление новой модификации двигателя «Ацута-32» мощностью 1400 лошадиных сил в конце 1943 года.

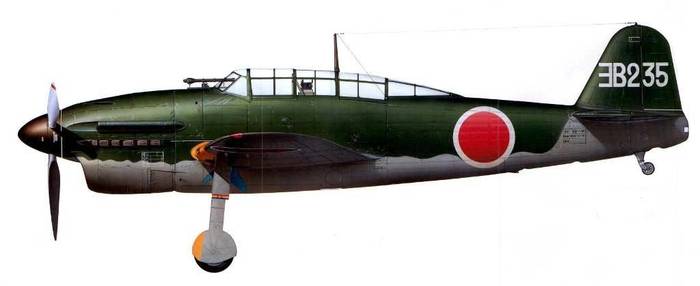

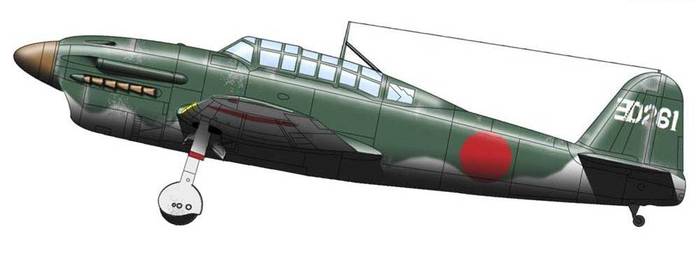

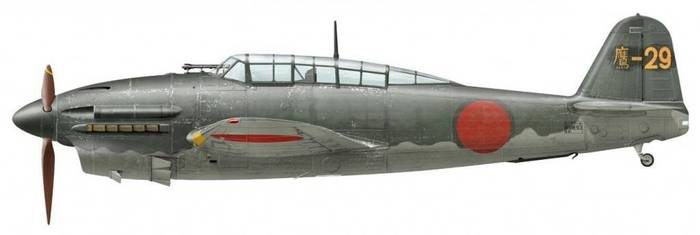

Пикирующий бомбардировщик «Йокосука» D4Y2 «Сусей» («Джуди»)

Установка более мощного двигателя на «Сусей» ознаменовало появление новой серийной модификации пикировщика — D4Y2, серийное производство которой, из-за задержки в освоении двигателя «Ацута-32», начали только в апреле 1944 года. Вместе с новым двигателем D4Y2 получил и увеличенный запас топлива (1660 л против 1070 л у D4Y1). Максимальная скорость самолёта возросла до 579 км в час. Это была самая скоростная бомбардировочная модификация «Сусеев». Максимальный взлётный вес возрос почти на 400 кг, и это отрицательно сказалось на его дальности полёта — она уменьшилась до 2390 км (против 2535 км у «единички»).

Пикирующий бомбардировщик «Йокосука» D4Y2 «Сусей» на береговом аэродроме, 1944 г.

Вооружение и защищенность D4Y2 соответствовали предыдущей модификации, лишь на некоторых самолётах (субмодификация D4Y2а) вместо заднего подвижного 7.92-мм пулемёта стрелка-радиста устанавливали более мощный 13-милиметровый.

Из базовых (не палубных) модификаций «двойки» следует отметить D4Y2-S — ночной истребитель перехватчик. Своему появлению он обязан отличным скоростным характеристикам «Сусея» и острой необходимостью противостояния ночным американским бомбардировкам.

Ночной истребитель «Йокосука» D4Y2-S «Сусей»

Небольшое количество D4Y2-S было получено в результате переделки уже построенных D4Y2. Экипаж истребителя сократили до одного человека, а в задней части кабины вместо кресла стрелка-радиста установили 20-мм пушку, стреляющую вверх-вперёд под углом 30 градусов. Для облегчения самолёта бомбардировочное оборудование и тормозной гак (крюк) демонтировали, бомбоотсек ликвидировали. Подкрыльевые держатели приспособили для подвески противосамолётных зажигательных бомб. Высоту вертикального оперения немного увеличили.

Ночной истребитель «Йокосука» D4Y2-S «Сусей»

Однако, не смотря на высокую максимальную скорость (580 км в час), боевая эффективность этих ночных истребителей оказалась низкой. Недостаточная для перехватчика скороподъёмность часто не позволяла истребителю занять необходимую для атаки позицию.

Ночной истребитель D4Y2-S «Сусей» выполняет перехват американского бомбардировщика В-29

Самым удачным японским лётчиком на D4Y2-S стал Йосимицу Нака, который в течение 1945 года (по данным японской стороны) смог сбить пять американских бомбардировщиков В-29 и повредить четыре. Другие японские пилоты были менее опытны и удачливы в ночных воздушных поединках.

Эксплуатация авиадвигателей жидкостного охлаждения установленных на первых модификациях пикирующих бомбардировщиках-разведчиках D4Y «Сусей» помимо сложностей с техническим обслуживанием выявила их меньшую надёжность в сравнении с традиционными для японских авиастроителей звёздообразными двигателями воздушного охлаждения.

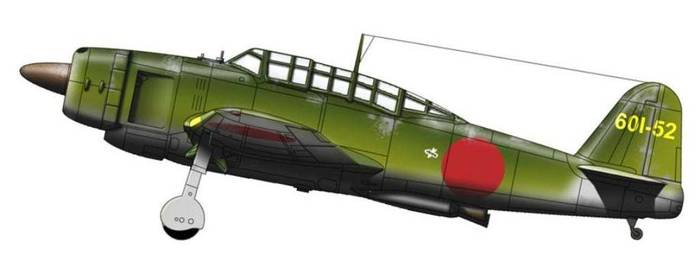

Пикирующий бомбардировщик «Йокосука» D4Y3 «Сусей» («Джуди»)

В июне 1944 года начался выпуск D4Y3 — новой модификации «Сусея» оснащённой звёздообразным 14-цилиндровым 1500-сильным двигателем воздушного охлаждения «Кинсей-62» фирмы «Мицубиси». Одновременно с новой модификацией до сентября 1944 года осуществлялся постоянно уменьшающийся выпуск и D4Y2.

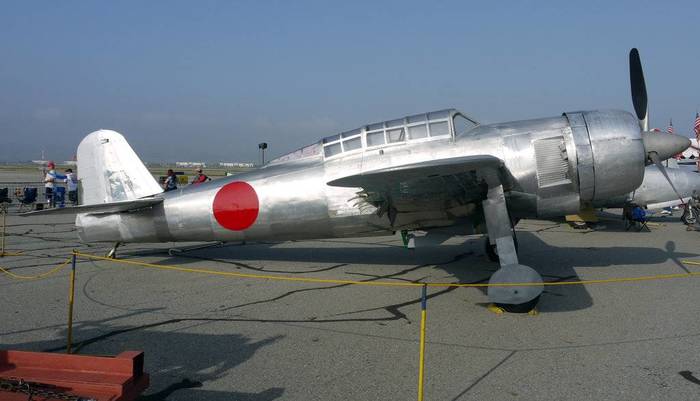

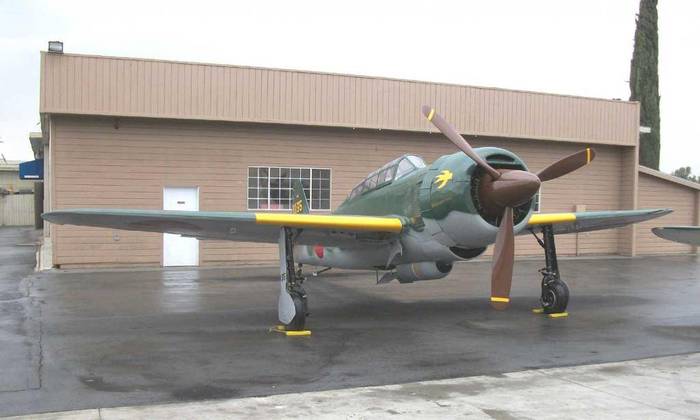

«Йокосука» D4Y3 «Сусей» на музейной стоянке аэропорта в Чино, Калифорния, США, 6 мая 2012 г.

Установка нового двигателя потребовала изменения формы капота силовой установки, при этом возросло аэродинамическое сопротивление, а также немного ухудшился обзор при заходе на посадку. Максимальная скорость в горизонтальном полёте, несмотря на возросшую мощность двигателя, немного снизилась (до 571 км в час). Высоту вертикального оперения увеличили по образцу D4Y2-S.

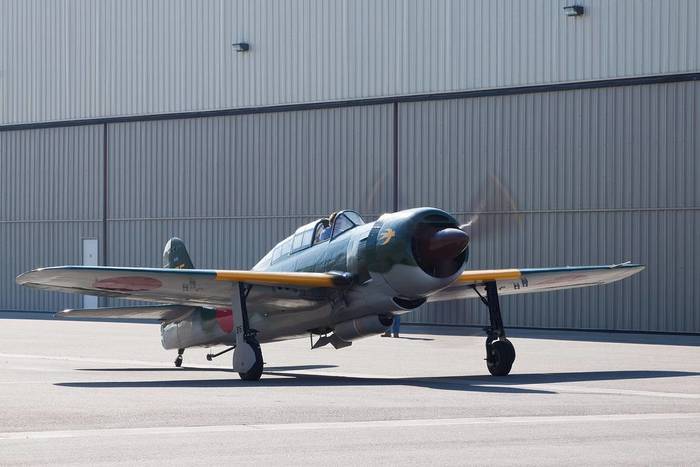

Восстановленный D4Y3 «Сусей» («Джуди») прогревает двигатель на территории авиамузея в Чино, Калифорния, США

Уменьшение запаса топлива почти в полтора раза (до 1040 л) привело к резкому снижению дальности полёта с боевой нагрузкой до 1520 км. Для сокращения взлётной дистанции при действиях с палуб лёгких авианосцев и коротких береговых взлётно-посадочных полос под фюзеляж могли подвешиваться три пороховых ускорителя тягой по 270-кг.

Пикирующий бомбардировщик D4Y3 «Сусей» с муляжом 800-кг бомбы (створки бомбоотсека сняты) — экспонат авиамузея в Чино, Калифорния, США

Стрелковое вооружение «тройки» было аналогично D4Y2/ D4Y2а. Бомбовая нагрузка D4Y3 возросла — на усиленных подкрыльевых узлах теперь могли подвешивать бомбы до 250 кг.

Пикирующий бомбардировщик D4Y3 «Сусей» («Джуди») из экспозиции авиамузея на стоянке аэродрома города Чино во время авиашоу, Калифорния, США, 2013 г.

К концу 1944 года резко сокращающееся количество действующих авианосцев японского привело к размещению большей части палубной авиации на береговых аэродромах. В условиях невозможности полноценной подготовки пилотов палубной авиации Японии «Сусеи» стали использовать как самолёты камикадзе. Так, 4 января 1945 года управляемый пилотом-смертником D4Y врезался в палубу американского эскортного авианосца «Оммани Бэй» и потопил его. 21 января 1945 года в результате группового удара камикадзе на шести «Сусеях», взлетевших с острова Формоза, были тяжело повреждены авианосцы «Лэнгли» и «Тикондерога».

Пожар на авианосце «Банкер Хилл» (CV-17) после атаки камикадзе 11 мая 1945 г.

Последней известной успешной атакой D4Y3, действующих в качестве пикирующих бомбардировщиков, стал удар по авианосцу «Франклин» 19 марта 1945 года. Прорвавшемуся через плотный заградительный огонь одному «Сусею» удалось добиться двух точных попаданий в момент взлёта с палубы авианосца его авиагруппы. Взрывы 250-кг авиабомб в ангаре и на полётной палубе, плотно заставленной самолётами, нанесли серьёзный урон авиатехнике и унесли жизни 724 человек.

Горящий авианосец «Франклин» (CV-13) после успешной атаки пикирующего бомбардировщика D4Y3 «Сусей», 19.04.1945 г.

В феврале 1945 года начался выпуск D4Y4 — последней серийной модификации «Сусея», предназначенной для использования в основном для атак пилотов-камикадзе. Силовая установка осталась прежней. Самолёт стал одноместным. Кабина пилота наконец-то получила бронезащиту (75-мм лобовое бронестекло и 7-мм бронеспинку кресла). Живучесть D4Y4 повысили также установкой протектированных топливных баков большей вместимости (1345 л).

Пикирующий бомбардировщик «Йокосука» D4Y4 «Сусей» («Джуди»)

Створки бомбоотсека демонтировали, что позволяло подвесить мощную 800-кг авиабомбу. Одновременно с этим усилили стойки шасси. С самолёта сняли радиостанцию и даже бомбосбрасыватель (смертнику они не нужны!). Стрелковое вооружение сохранилось в виде пары курсовых 7.7-мм пулемётов (в полевых условиях их тоже нередко демонтировали).

D4Y3 «Сусей» с муляжом 800-кг бомбы (подвеска по типу D4Y4), Чино, Калифорния, США

В результате всех этих переделок максимальная взлётная масса D4Y4 возросла до 4746 кг, а максимальная скорость снизилась до 551 км в час. Увеличенный запас топлива обеспечил небольшую прибавку к дальности полёта (в 130 км). Как и на «тройке» на D4Y4 сохранили возможность установки пороховых ускорителей под фюзеляжем.

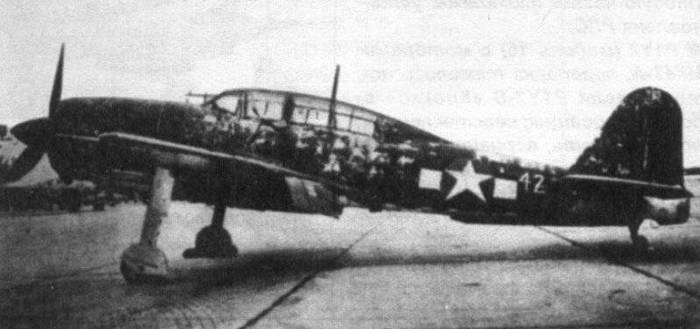

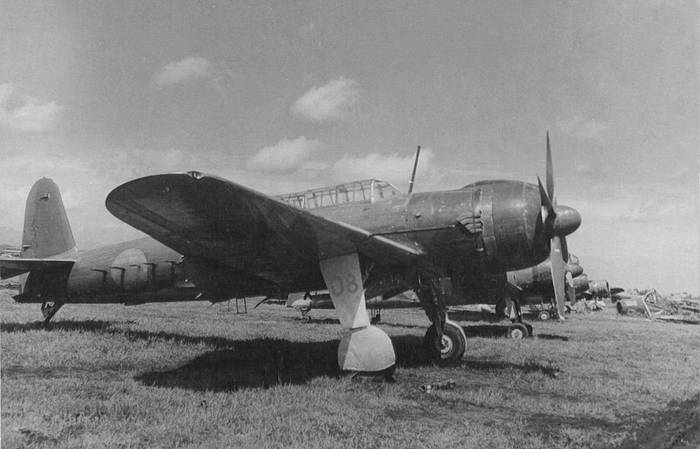

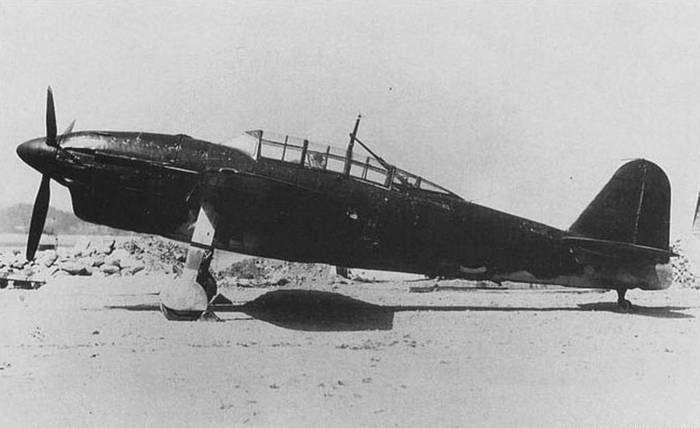

D4Y4 «Сусей» («Джуди»), захваченный американцами в 1945 г.

Выпуск D4Y4 составил всего 236 самолётов и был прекращён в августе 1945 вследствие полного уничтожения авиастроительных мощностей Японии на исходе войны. Общее количество построенных за годы войны «Сусеев» составило 2038 экземпляров.

Запоздалое появление пикирующих бомбардировщиков-разведчиков «Йокосука» D4Y «Сусей» в условиях стремительного сокращения японского авианосного флота и острого дефицита хорошо подготовленных и опытных пилотов, господства в воздухе авиации союзников не позволило ему в полной мере проявить свои высокие лётно-технические качества, превосходящие по ряду показателей аналогичные палубные самолёты Великобритании и США.

Источник

Продолжение следует...

7 декабря 1941 года, нанеся внезапный удар по американской базе в Пёрл-Харбор, где были сосредоточены основные силы ВМС США на Тихоокеанском ТВД, Япония вступила во вторую мировую войну. Основной ударной силой японского авианосного соединения были палубные пикирующие бомбардировщики «Айчи» D3А1 (по классификации союзников — «Вэл») и палубные бомбардировщики-торпедоносцы «Накадзима» B5N2 (американцы называли его «Кейт»).

Пикирующие бомбардировщики «Айчи» D3А1 «Вэл» атакуют Пёрл-Харбор, 7 декабря 1941 г.

Совершивший свой первый полёт в далёком 1936 году двухместный «Айчи» D3А1 «Вэл» к началу боевых действий уже считался устаревшим как по скоростным характеристикам (максимальная — 386 км в час, так и по огневой мощи (1 х250-кг и 2 х60-кг авиабомбы).

Требования к новому самолёту, призванному заменить пикирующий бомбардировщик «Айчи» D3А (который ещё проходил испытания и готовился к серийному производству), командование японского имперского флота разработало в 1938 году. На начальном этапе разработки новый пикировщик планировали создать на основе немецкого самолёта фирмы «Хейнкель» — прототипа пикирующего бомбардировщика He 118, который в свою очередь участвовал в конкурсе Люфтваффе и проиграл Ju.87 фирмы «Юнкерс». Для этого Япония купила у Германии лицензию на производство He 118 и опытный самолёт He 118 V4. Весной 1938 года, после всесторонних испытаний привезённой машины, стало ясно, что флоту этот пикировщик не подходит. При отличных скоростных характеристиках (515 км в час) He 118 оказался тяжеловатым для применения на авианосцах и конструктивно слабым.

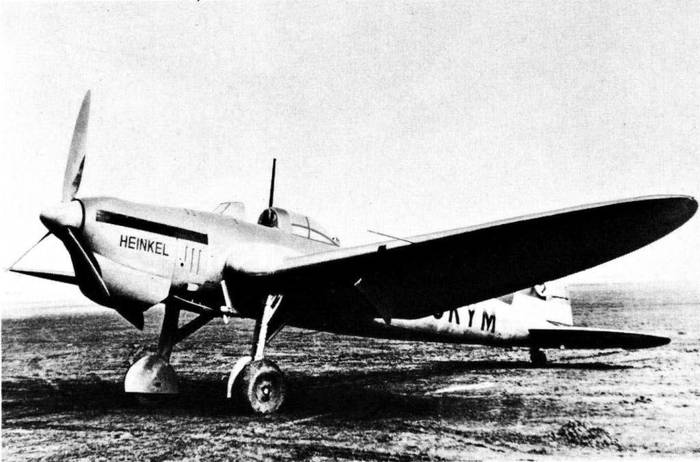

Опытный немецкий пикирующий бомбардировщик «Хейнкель» He 118

Разработка нового палубного пикирующего бомбардировщика на основе технического задела и практического опыты по «Хейнкелю» He 118 была поручена 1-му авиационному арсеналу ВМФ Японии в Йокосуке (главный инженер Масао Ямано).

Новый самолёт получил обозначение «Йокосука» D4Y и название «Сусей» (в переводе с японского «Комета»), позже от американцев он получит кодовое имя «Джуди».

Прототип пикирующего бомбардировщика D4Y1 «Сусей» совершил свой первый полёт в декабре 1940 года. Это был цельнометаллический двухместный среднеплан с развитой механизацией крыла, на каждой консоли имелось по три аэродинамических тормозных щитка с электроприводом. «Сусей» получил компактный фюзеляж (сопоставимый по длине с «Айчи» D3А1 «Вэл») с вместительным бомбоотсеком на одну 500-кг или две 250-кг авиабомбы. Одинаковый с D3А1 запас авиабензина размещался в пяти непротектированных баках. Два дополнительных 330-л подвесных бака могли подвешиваться под консолями крыла. Вместо ПТБ для усиления бомбового вооружения подвешивались две 30-кг (или 60-кг) бомбы. Гораздо меньший размах крыла (11.50 м против 14.37 м у D3А1) позволил отказаться от механизма складывания консолей.

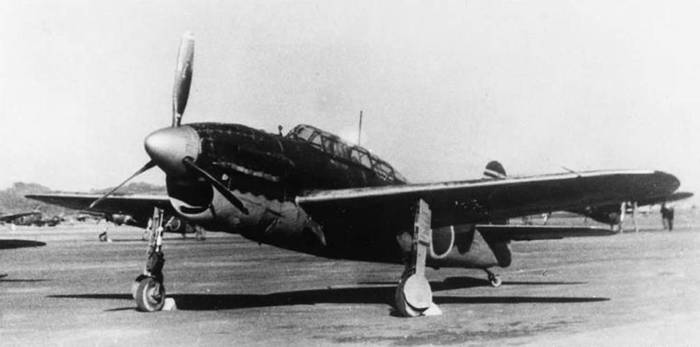

Пикирующий бомбардировщик D4Y1 «Сусей» в авиационном арсенале, Йокосука, 1942 г.

Стрелковое вооружение было представлено (как и у «Айчи» D3А1) тремя пулемётами: двумя 7.7-мм синхронными и одним 7.92-мм на турели у стрелка-радиста задней части кабины.

Силовая установка прототипа D4Y1 представляла собой двигатель жидкостного охлаждения «Ацута» первоначально мощностью 950 лошадиных сил (11-я модель) — импортный вариант немецкого DB 600G. Планируемый к установке на серийные модели 1200-сильный двигатель «Ацута» 12-й модели (лицензионный вариант немецкого DB 601) ещё не был освоен в производстве.

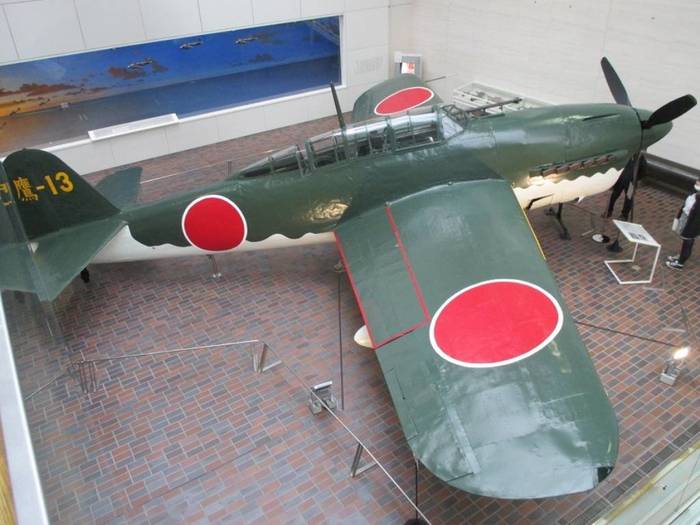

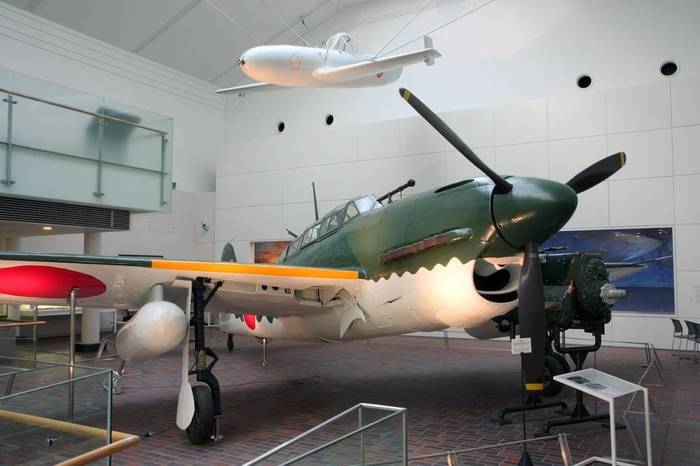

Пикирующий бомбардировщик «Йокосука» D4Y1 «Сусей» в авиамузее, Токио, февраль 2008 г.

Прототип «Сусея», обладающий изящными аэродинамическими формами, показал на испытаниях высокие лётные характеристики и хорошую управляемость в горизонтальном полёте. Максимальная скорость D4Y1 в 546 км в час превышала аналогичный показатель основного палубного истребителя японского флота А6М3 «Зеро».

Пикирующий бомбардировщик «Йокосука» D4Y1 «Сусей» в авиамузее, Токио, 2006 г.

Однако в ходе испытаний выявилась невозможность применения нового самолёта в его основном качестве — пикирующего бомбардировщика. Причина крылась в слабой конструкции крыла. Во время пикирования крыло начинало сильно вибрировать, что в любой момент могло привести к разрушению самолёта.

Скоростной палубный разведчик «Йокосука» D4Y1-С «Сусей» готовится к разведывательному полёту, 1943г.

Пока конструкторы решали задачу устранения этой серьёзной проблемы, было решено вторую пару предсерийных машин, оснащённых штатными 1200-сильными двигателями, достроить в варианте палубных скоростных разведчиков и опробовать в боевой обстановке. Бомбодержатели за ненадобностью были сняты, а в бомбоотсеке установили дополнительный топливный бак. На усиленные подкрыльевые замки подвесили пару 330-л ПТБ. Стрелковое вооружение оставили без изменений.

Палубный разведчик «Йокосука» D4Y1-С «Сусей», 523 кокутай, Каролинские острова, 1944 г.

Боевое крещение «Сусея» состоялось 4 июня 1942 года у атолла Мидуэй. Один из двух размещённых на авианосце «Сорю» разведчиков (№ BI-201) в этот день во время разведывательного полёта первым обнаружил американское авианосное соединение в 120 милях от Мидуэя и радировал об этом своему командованию (по непонятной причине радиограмма так и не была ни кем принята). Второй «Сусей» в боевых действиях участия не принимал (вероятно, он был поврежден или уничтожен уже в ходе первого удара по авианосцу «Сорю»).

Не смотря на трагичный в целом исход битвы у атолла Мидуэй японское командование посчитало результаты боевого применения нового самолёта вполне успешными. «Сусей» намного превосходил основной палубный разведчик японского флота того времени торпедоносец «Накадзима» B5N2 «Кейт» как по скорости, так и по дальности полёта.

6 июня 1942 года новый палубный самолёт разведчик «Йокосука» «Сусей» под обозначением D4Y1-С был принят на вооружение. Его мелкосерийное производство разворачивалось очень медленно — выпуск новых самолётов начали только в октябре 1942 года.

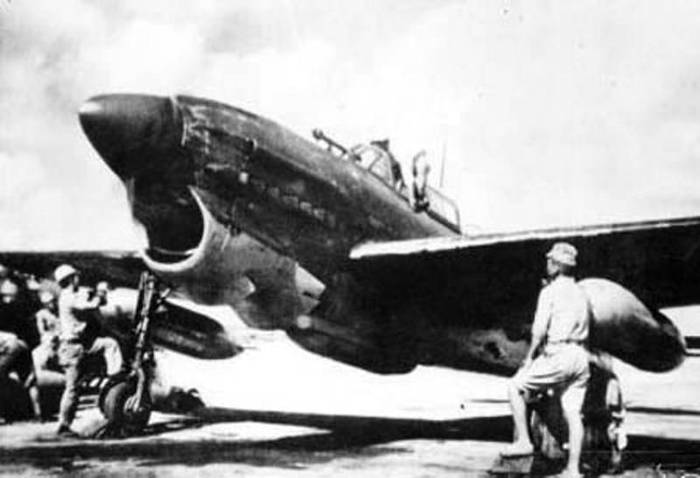

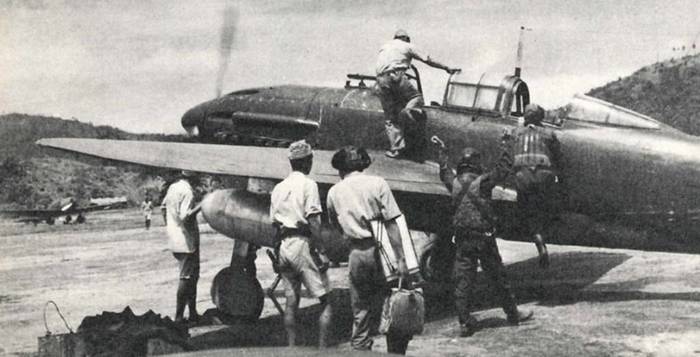

Палубный разведчик D4Y1-С «Сусей» готовится к вылету с берегового аэродрома на Марианских островах, 1944 г.

Серийные D4Y1-С отличались от прототипов наличием разведывательной фотоаппаратуры (камер К-8 с 250-мм или 500-мм объективом). Палубные разведчики D4Y1-С, по мере выпуска, поступали на вооружение в основном береговых разведывательных подразделений, которые действовали с аэродромов в Рабауле, Каролинских и Марианских островов, Новой Гвинеи и Филиппин.

Боевая эксплуатация D4Y1-С определила положительную оценку со стороны лётного состава, что было вызвано высокими лётно-техническими характеристиками и лёгкостью в управлении самолётом. Существенным недостатком этой и последующих модификаций «Сусея» была его слабая защищённость в виду отсутствия бронирования кабины пилота и протектированных топливных баков.

В условиях сильно затянувшегося процесса доводки и запуска в серию полноценного пикирующего бомбардировщика D4Y1 «Сусей» на фирме «Аийчи» в августе 1942 года в серию пошла новая модификация «Вэла» — D3A2 (Модель 22). В надежде увеличить дальность полёта пикировщика увеличили мощность силовой установки путем установки 1300-сильного двигателя фирмы «Мицубиси» «Кинсей-54». Максимальная скорость D3A2 возросла до 433 км в час. На самолёте удлинили фонарь кабины и увеличили объём топливных баков (на 79 л), однако дальность полёта потяжелевшей машины не только не возросла, но снизилась на 150 км. Вооружение «двойки» не отличалось от предыдущей модификации.

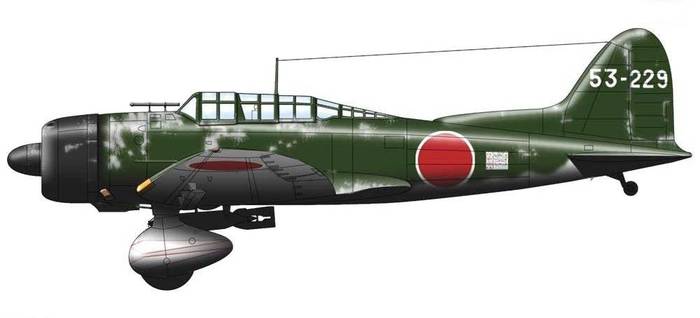

Пикирующий бомбардировщик «Айчи» D3A2 «Вэл»

Производство пикирующего бомбардировщика «Айчи» D3A2 «Вэл» продолжалось до августа 1945 года. Это была самая массовая модификация «Вэла» (выпустили 1017 самолётов — в два раза больше чем D3A1).

«Вэлы» прослужили на палубах японских авианосцев до конца 1944 года. Последней крупной операцией с их участием была битва за Марианские острова в июне 1944 года — на пяти авианосцах (в том числе «Хиё» и «Дзуньё») соединения адмирала Одзавы базировалось 38 пикировщиков D3A2. Эффективность их действий из-за неопытности экипажей (атака целей производилась только из пологого скольжения) была низкой. Уцелевшие «Вэлы» продолжили службу на берегу в качестве учебных машин и самолётов «камикадзе».

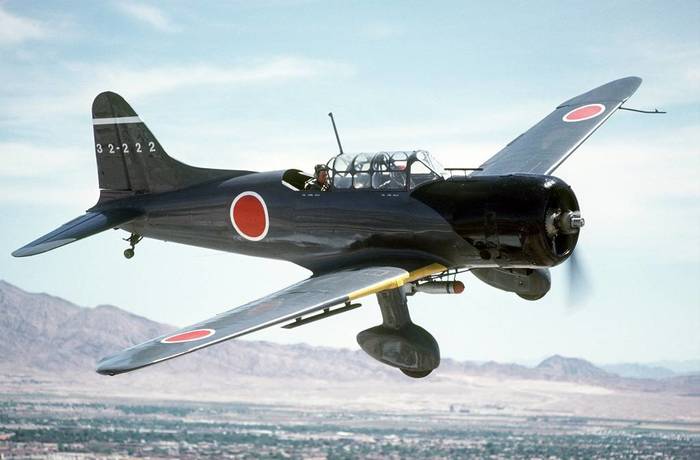

В полёте реплика «Айчи» D3A «Вэл» на авиашоу в США, 1986 г.

К весне 1943 года конструкторам 1-го авиационного арсенала в Йокосуке удалось усилить конструкцию главного лонжерона крыла D4Y1, одновременно с этим усовершенствовали аэродинамические тормоза.

В марте 1943 года палубный пикирующий бомбардировщик D4Y1 «Сусей» был принят на вооружение, а в июне было развёрнуто его серийное производство.

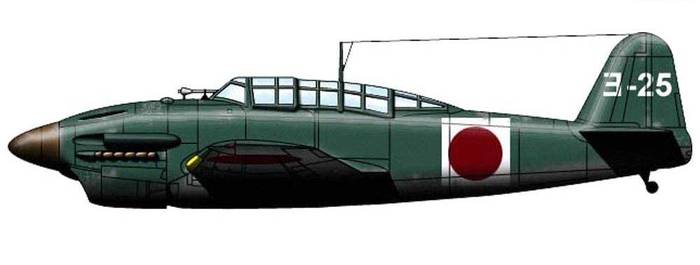

Пикирующий бомбардировщик-разведчик «Йокосука» D4Y1 «Сусей», 503 кокутай

Первым крупным сражением, где приняли участие «Сусеи» (D4Y1 и D4Y1-С) была битва за Марианские острова в июне 1944 года. Пикирующие бомбардировщики и разведчики «Сусей» базировались как на авианосцах (три эскадры-кокутая), так и на островах (два кокутая). По итогам сражения японский флот потерял два авианосца («Сёкаку» и «Тайхо») нанеся при этом несущественные повреждения американским кораблям (линкору «Айове», авианосцам «Энтерпрайз» и «Уосп»). Потери японской авиации были огромны — только «Сусеев» было уничтожено более 70 машин (в воздухе и на погибших авианосцах). На вернувшимся в Японию «Дзуйкаку» осталось лишь три D4Y1. Эти события в последствие были названы историками «Великой Марианской охотой на индюшек».

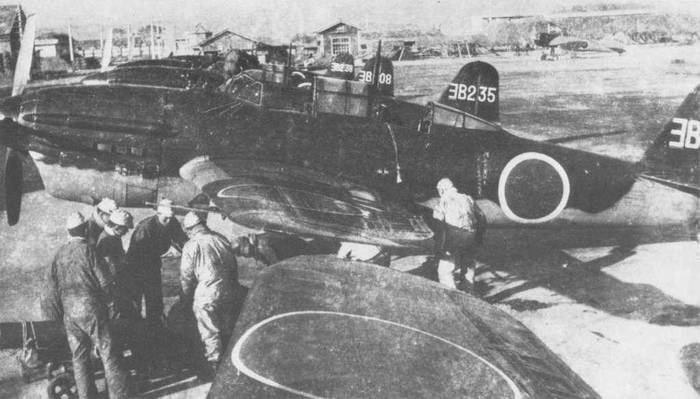

Пикирующие бомбардировщики D4Y1 «Сусей» (503 кокутай) готовятся к боевому вылету, Марианские острова,1944 г.

В ходе этого сражения 18 июня 1944 года один из «Сусеев» применился для постановки помех радарам американцев. D4Y1 сбросил полоски алюминиевой фольги, которые создали на радарах отметки о ложной цели и дезориентировали на короткое время американские истребители, высланные на перехват японских бомбардировщиков. Однако это в конечном итоге не повлияло на плачевный исход битвы для японской стороны. Впервые же (и довольно успешно) подобные пассивные помехи для засветки немецких радаров применили англичане при налёте на Гамбург в июле 1943 года.

Яркой странице из военной биографии D4Y1 стал октябрь 1944 года. Во время сражения у Филиппин и острова Формоза попадания одной 250-кг бомбы, сброшенной с одиночного пикировщика D4Y1 на американский авианосец «Принстон» 26 октября, оказалось достаточным чтобы корабль получил тяжелейшие повреждения. После снятия экипажа он был торпедирован американским крейсером «Рено» и пошёл ко дну. По трагическому стечению обстоятельств эта единственная бомба смогла пробить три палубы авианосца и взорвалась на камбузе, вызвав впоследствии пожар на ангарной палубе, где находились снаряженные к боевому вылету «Авенджеры». Последовавшие взрывы были настолько мощными, что повредили стоящий рядом крейсер «Бирмингем». Причём этот «Сусей» оказался единственным ударным японским самолётом, который смог прорваться к авианосцу искусно прячась в облаках от американских истребителей.

Лёгкий крейсер «Рено» (CL-96) и горящий авианосец «Принстон» (CVL-23), 26 октября 1944  г.

Источник
