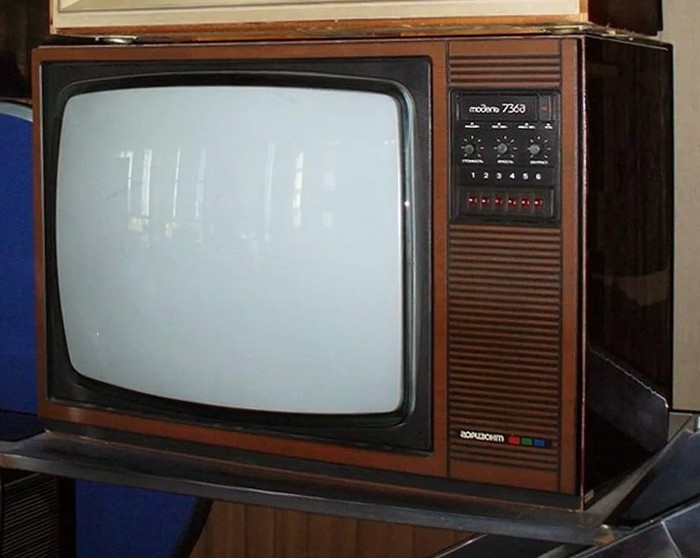

Бродя по интернету увидел фотографию телевизора Горизонт Ц-746 Д. Екнуло немножко в душе. Нахлынуло воспоминание. Новая квартира. Новый телевизор. Тяжеленный. Вес более 60 кг. Жена весила меньше чем телевизор. Да я сам на десяток килограммов потяжелее был. Одна весовая категория. А стоил такой телевизор четыре мои зарплаты. Если сегодняшнюю среднюю взять по стране, то это получается примерно 130 000 рублей. Не многие себе позволят такую покупку и сейчас. Более тридцати лет прошло как расстался я с ним. В доме появился первый японский SONY. До сих пор только данной компании и покупаю.

А что же наш родной Горизонт? Теперь уже импортный получается. А интерес к данным моделям проявляют те, кто ищет в чем есть золото.

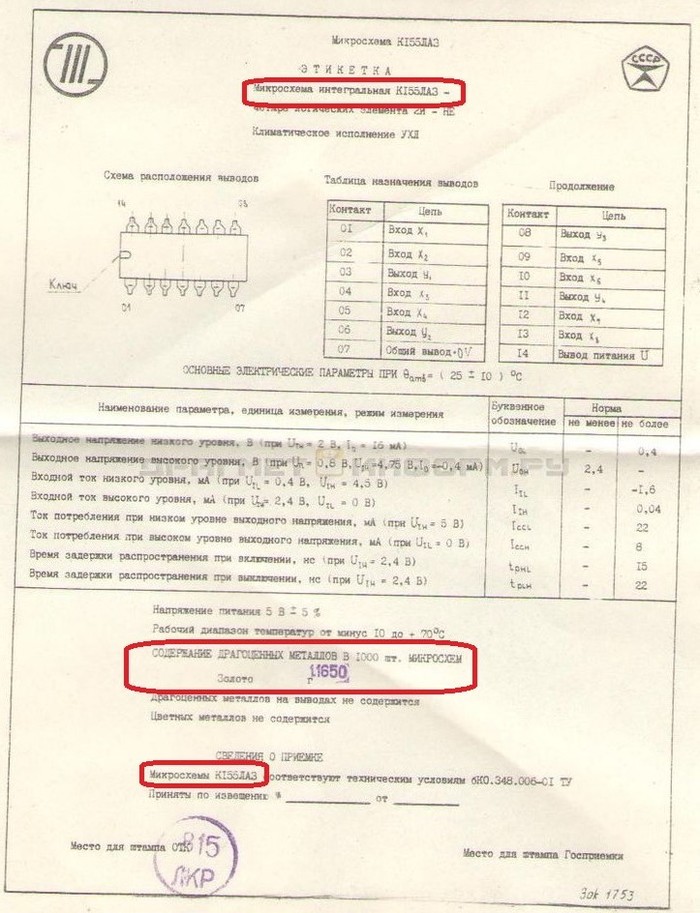

Сколько же золота в этом телевизоре? Порылся в интернете. Содержание драгметаллов Золото-0,2593, Серебро-6,2334, Платина-0,224, МПГ-0,0154. Примерно на сумму менее двух тысяч рублей. Решил еще немножко посмотреть в интернете в чем же есть золото. А то пишут драгметаллы из радиодеталей чуть ли не килограммами добывают. Ранее очень распространенная микросхема К155ЛА3 содержит золота один миллиграмм.

Это сколько же надо телевизоров, микросхем и всяких конденсаторов что бы добыть хоть какое то весомое количество золота. И все это бесплатно иначе экономика уже не экономика. Надо еще на химию потратиться. Прочитал, что из радиодеталей объемом с трех литровую банку можно добыть до восьми грамм золота. Выручить деньги эквивалентные добытому золоту можно поработав менее одного месяца дворником на правах бесправного таджика. А в интернете огромное количество статей по извлечению золота из радиодеталей. Такое впечатление, что вышел во двор и у тебя в кармане жменя конденсаторов, микросхем и транзисторов. Ради смех набрал в поисковой строке "Купить микросхему К 155 ЛА3". О ней выше упоминал. Продают по 4 рубля. Количество 6318 штук. Забирайте и добывайте золото на один два рубля. Не тот это путь.

В чем еще есть золото? Да оно фактически есть везде. В почве и растениях. В человеке то же имеется золото. В теле человека массой 70 кг содержится 0,2 мг золота. Естественно в камне есть золото. Но не в любом, что валяется под нашими ногами, есть достойное количество. Есть такое понятие золотоносная руда. Вот в таких камнях, точнее руде и можно найти золото. И опять таки сколько его там? У Мамин-Сибиряка есть описание как было добыто 4 грамма золота после переработки двадцати пудов золотосодержащей руды. Не камень величиной с кулак дает 4 грамма, а двадцать пудов или 320 килограммов. Вырубить 320 килограммов руды, размолоть и промыть. Это титанический труд. Только при хорошем содержании можно заниматься рудным золотом. Для старателя это почти неподъемное дело. В одиночку даже не стоит затеваться. Только при условии, что старатель найдет жилку с достойным содержанием и то подумать и подумать.

Самый лучший ответ для тех кто задается вопросом - "В чем есть золото?". Золото есть в черном песке или же шлихе. Шлих это концентрат тяжелых минералов остающийся после промывки рыхлых отложений. В своем большинстве доводку делают до черного шлиха и затем извлекают золото. Для тех же кто увлекается химией должен понимать, что золото есть в сером шлихе. Оно присутствует ввиде примазок и всевозможных включений в разнообразных минералах. Вот тут уже поле для творчества. Обязательный помол до фракции менее 0,1 мм. Далее уже извлечение тем способом, который более по душе и по возможностям.

Так выглядит разделенный серый шлих. Магнитная фракция это в основном магнетит. Его можно отмагнитить обычным магнитом из динамика. Электромагнитная фракция это те минералы, который слабомагнитные и их можно отмагнитить электромагнитом или же неодимовым магнитом. Это практически все гранаты, монацит, ксенотим, светлоокрашенные шпинели и еще множество разнообразных минералов. И остается немагнитная фракция.

Естественно золото находится в немагнитной фракции. Но как выше писал оно может оказаться в любой из этих кучек ввиде включений или же примазок. Пропорции разделения серого шлиха в Подмосковье везде примерно такие. Объем магнитной фракции небольшой.

В чем искать золото каждый решает сам. Кому что удобней и рентабельней. Промыть пески значительно проще, чем добыть руду или собрать достойное количество радиодеталей. Это мое мнение. Ведь природа сама позаботилась о старателе и разрушила горные породы с золотосодержащими жилами. За миллионы лет камни разрушились и высвободили золото. Последующие природные явления сосредоточили золото определенное количество в определенных местах. В каждом регионе это свои места. В Уральских горах, которые поднялись из морских пучин проследить формирование россыпей еще как то можно. В Средней полосе России и конкретно в Подмосковье совсем по другом необходимо подходить к поиску золота. Подмосковье покрыто моренными отложениями. Из каких мест ледник принес материал никому неизвестно. Где положил золотоносный материал то же никому неизвестно. Даже примерно нельзя предположить в каких местах есть золото. Поэтому используем на первом этапе всю ту же помощь природы. Идем по оврагам.

ссылка на статью

Ps. БМ ругался на телевизор, но речь здесь вообщем не о нем.

Итак, продолжим погружение в г.. глубинные тайные знания :)

Для изображения электронных устройстви их узлов применяют три основных типа схем:

принципиальную, структурную, функциональную. В чем разница?

Принципиальная схема самая точная. Ее целью является возможность полного повторения устройства. Именно поэтому здесь наиболее полно указываются все используемые элементы, связи, входы и выходы микросхем и т.д. Обозначения в такой схеме жестко стандартизированны (привет ГОСТ 2.702-2011, все желающие могут самостоятельно ознакомиться)

Структурная схема самая простая. Позволяет выделить наиболее главные блоки системы и основные связи между ними. Применяется для общего представления, что вообще происходит. Часть обозначений стандартна, часть может быть произвольной.

Функциональная схема - нечто среднее между принципиальной и структурной. Фактически, часть наиболее простых блоков указывается, как в структурном виде, остальное- как на принципиальной схеме. По функциональной схеме вы сможете понять всю логику работы устройства (ага, прям всю и сразу) , но без доработки повторить его не получится.

Теперь пару слов про самые-самые нужные обозначения. Все узлы, блоки, части, элементы, микросхемы обозначают прямоугольниками. Все связи, по которым передаются сигналы, обозначают линиями. Все входы микросхем обычно рисуют слева прямоугольника, а выходы- справа. Но это не точно правило иногда нарушают для простоты и удобства рисунка.

Далее, введем еще несколько базовых понятий.

Положительный сигнал- сигнал, положительный уровень которого- логическая единица. Еще раз для самых тупеньких маленьких: есть сигнал-1, нет сигнала-0.

Понятие отрицательного сигнала попробуйте осмыслить сами :)

Активный уровень - уровень сигнала, при котором выполняется некое действие. При пассивном уровне сигнал не выполняет никакой функции.

Инвертирование - изменение уровня сигнала на противоположный.

Инверсный выход - выход, выдающий инверсный по сравнению с входным сигнал.

Прямой выход выдает сигнал такой же полярности, что и у входного.

Положительный фронт-переход сигнала из 0 в 1, отрицательный фронт -наоборот.

Передний фронт - переход из пассивного уровня в активный, задний фронт - наоборот.

Тактовый сигнал определяет своим приходом момент выполнения узлом его функции (помните, как мамка начинала ругаться, и вы тут же садились делать уроки?:) )

Ну и вспомним, что такое шина. Это группа объединенных по какому-то принципу линий передачи сигналов. (Нет, объединять по принципу "Хай буде так як хочеш ти" не стоит.) В шину, например, удобно объединять сигналы всех разрядов двоичного кода.

Посмотрим еще на кружочки, черточки, крестики и ромбики. Обозначения хорошие, писать я про них, конечно же, не буду.

Пару слов о неинформационных выводах. Сделано так просто для удобства восприятия, что данные выводы логические сигналы не принимают и не выдают.

На микросхеме так же принято обозначать значком выполняемую функцию и сокращенно указывать входные и выходные сигналы. Сами микросхемы обычно обозначаются подписью DD с порядковым номером. Например, DD1, DD2, DD3.1, DD3.2, DD4...(После точки номер элемента внутри микросхемы, т.к. иногда на схемах удобно выносить частичную функциональность за пределы одного корпуса)

Для осознания, как это все смотрится вместе, смотрим ниже:

Также не буду вас особо грузить цифро-буквенными обозначениями микросхем, просто посмотрите картинки. Я вот совсем не люблю писать, но люблю картинки. Особенно когда за меня их кто-то нарисовал :)

Обычно микросхемы разных серий легко спрягаются, так как работают со стандартизированными уровнями сигналов. Но и тут не без исключений. КМОП- микросхемы иногда требуют особого сопряжения с ТТЛ. Почему? Я решил, что тут следует вставить очень наглядную картинку от наших забугорных товарищей. (Кстати, отметьте, у них совсем другие обозначения)

Думаю, теперь станет ясно назначение резистора в следующей картинке. Он просто несколько поднимает выходной логический уровень ТТЛ, чтобы с ним могла корректно работать КМОП-микросхема.

Тут есть всякие нюансы сопряжения, но вам пока достаточно помнить, что за вас уже давно все придумали и готовую схему сопряжения всегда вам готов подсказать всемогущий гугл :)

На этом первую часть я заканчиваю, а для тех, кому интересно, сслыка на нулевую часть:

https://pikabu.ru/story/osnovyi_tsifrovoy_skhemotekhniki_0_5651718

Предисловие. Сижу я, значит, листаю пикабу, и понимаю, что завтра экзамен, а я мало того, что не готовился, так еще и всю ночь не спал. А уходить отсюда как-то и не хочется. Ну и вот решил я совместить приятное с полезным- написать пост по теме экзамена. На новизну и актуальность не претендую, пост этот скорее для меня, но вдруг кому-то будет интересно. Например, следующим поколениям в ночь перед экзаменом :)

Итак, сегодня речь пойдет о цифровой схемотехнике. Что вообще значит "цифровая"? Разберемся с базовыми понятиями.

Сигнал-это любая физическая величина, изменяющаяся во времени. Именно благодаря изменениям во времени сигнал несет в себе какую-либо информацию.

Электрический сигнал, соответственно,- электрическая величина(напряжение, ток, мощность), изменяющаяся во времени. Вся электроника работает именно с этими сигналами (хотя уже кое-где применяются световые сигналы, но это выходит за рамки поста)

Электрические сигналы, в свою очередь, делятся на аналоговые и цифровые.

Аналоговый сигнал может принимать любое значение в определенных пределах, и это значение обычно меняется достаточно плавно. Устройства, работающие только с аналоговыми сигналами, называются аналоговыми.

Цифровой сигнал может принимать только несколько значений (обычно два- логический 0 и логическая 1). Причем для каждого из этих значений допустимо некоторое отклонение (ну неидеальный у нас мир).

Так в чем же преимущество цифровых сигналов? Давайте посмотрим на картинку.

А теперь пару слов о помехах. Они могут быть вызваны как внутри элементов (шумы являются внутренними хаотическими сигналами элементов, и полностью от них избавиться невозможно), так и извне (всякие наводки от трансформаторов, передатчиков..). Смотрим следующую картинку.

Теперь мы явно видим преимущества цифровых сигналов, да? Не видим? Ладно, поясню. Аналоговый сигнал очень сложно очистить от шумов- а значит, качество передаваемой информации падает (Помните, как слушали радио? А эти шипящие звуки? Вот они- и есть пример искажения сигнала).

В случае же с "цифрой" все проще- небольшие шумы вообще не играют роли, так как существуют допустимые отклонения сигналов от эталона. Но расплачиваться за это приходится количеством переданной информации в единицу времени. Ведь чтобы зарегистрировать изменение, скажем, "0" на "1", должно пройти какое-то время, тогда как непрерывный сигнал может изменяться в бесконечно малом промежутке. Опять же, у непрерывного сигнала бесконечность разных значений, а у цифрового- всего-то два. Не очень честно получается :) Но ничего, мы этот минус скоро превратим в огромный плюс.

Теперь поговорим немного о цифровых микросхемах. Они определенным образом преобразуют последовательность входных логических сигналов в последовательность выходных. Давайте определимся точнее с логическими сигналами. Они имеют два разрешенных уровня напряжения- логическая единица(чаще всего соответствует высокому напряжению) и логический ноль(низкий уровень напряжения). В этом случае говорят о "положительной логике". В случае же, когда логической единице соответствует низкое напряжение, а нулю-высокое, говорят об "отрицательной логике" (но этот случай встречается редко, и мы о нем много говорить не будем).

Все цифровые микросхемы имеют:

-выводы питания-общий(земля) и напряжения питания(обычно +3.3В или +5В)

-выводы для входных сигналов("входы")

-выводы для выходных сигналов("выходы")

Для простоты на схемах выводы питания иногда можно не указывать.

Существуют три уровня представления работы цифровых устройств:

1. Логическая модель

2. Модель с временными задержками

3. Электрическая модель(с учетом электрических эффектов)

Рассмотрим на примере инвертора.

Инвертор- простейший логический элемент, изменяющий логический уровень входного сигнала на противоположный.

На картинке мы видим сверху обозначение элемента на схеме, а также наблюдаем, что он делает с входным сигналом на разных уровнях представления. Немного поясню картинку.

1- чисто логически меняем все 1 на 0, а 0 на 1.

2- все из пункта 1, но с задержкой(т.к. на обработку сигнала микросхеме требуется время)

3- все из пункта 2, но с учетом того, что невозможно мгновенно поменять напряжение- в реальности у сигнала неизбежно появятся фронты (процесс перехода от одного напряжения к другому имеет длительность наносекунд, но иногда и этим временем пренебрегать не получается).

Сразу поясню, что tзад- это температура задницы время задержки :)

Думаю, настолько высокую математику объяснять не нужно. Пойдем дальше.

Порог срабатывания- напряжение на входе, выше которого сигнал расценивается как 1, а ниже- как 0. (Для ТТЛ микросхем эта цифра составляет порядка 1.3 В)

Помехозащищенность характеризует велинину напряжения помехи, которая не в состоянии изменить состояние выходных сигналов. (Разница напряжений любого логического уровня и порога срабатывания)

Нагрузочная способность- параметр, показывающий максимальную величину выходного тока, при котором микросхема все еще не сгорела работает без ошибок.

Все эти параметры зависят от технологии и внутренней схемотехники микросхем. Рассмотрим две самые популярные технологии.

ТТЛ - биполярная транзисторно-транзисторная логика (ТТЛШ- ТТЛ с диодами Шоттки);

КМОП - комплементарные МОП (металл-оксид-полупроводник) транзисторы.

О различиях биполярных и полевых транзисторов я тут писать не буду, это отдельная тема :)

Но стоит отметить, что КМОП микросхемы потребляют гораздо меньшие токи в статическом режиме или на невысоких частотах, чем ТТЛ.

Теперь о типах выводов. Сначала картинка:

2C (2S, TTL)- стандартный выход "2 состояния". Может быть подключен только с Ucc(питание) или GND(земля)

ОК (OC) - вывод с открытым коллектором (фактически, он или подключен к земле, или как бы отключен от схемы вообще, и чтоб использовать это состояние, как 1, нужно подтянуть вывод к питанию резистором R в несколько сотен Ом)

3С- это как 2С, но на этаж повыше с дополнительным высокоимпедансным Z-состоянием(когда вывод вообще полностью отключается от схемы). Для перевода в это состояние есть отдельный упраляющий вход Enable Z-state.

Зачем нам такой зоопарк типов выводов? А вот зачем.

Выводы 2С нескольких микросхем опасно объединять из-за возможного короткого замыкания. Зато при ОК "козы" быть в принципе не может. А вообще объединение выводов- штука удобная, и сейчас мы остановимся тут поподробнее. Сравните:

В первом случае у нас все линии связи независимы, но их дохрена довольно много, во втором же случае мы используем одни и те же линии (шину) для передачи сигналов с разных устройств (такой способ называется шинной организацией связи, и достигается временным мультиплексированием, т.е передачей сигналов с разных устройств в разные отрезки времени). Ну это как, например, когда звоните вы Лёхе чтоб позвать побухать, а трубку берет его девушка Катя. А вы ей сказали, что вам срочно нужно побухать поговорить с другом, и просите передать трубку. Она передает, и вы доносите свою мысль до Лёхи. И вот вроде телефонная линия одна, а поговорить вы можете все друг с другом по очереди. Ну так вот тут примерно та ж самая идея.

А на этом эту часть я, пожалуй, закончу :) А то Лёха звонит, видать, что-то важное хочет сообщить :)

Всем привет. Понадобилось раскачать саб 300 W 4 Ом

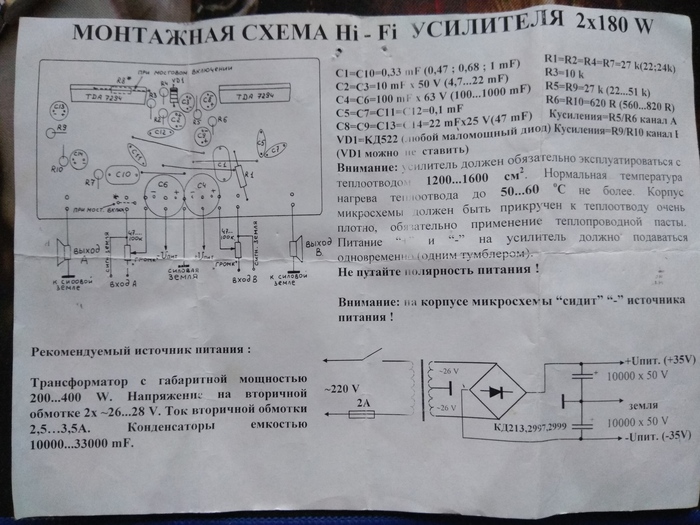

Еще давно прикупил кит набор на юноне стерео на TDA7294

Хочу подключить его в мостовую схему. Но проблема, нет у меня резистора равного R5 или R9

И вообще, глянул по даташиту и описаниям в всети, R5, R8, R9 должны быть 22ком а у меня R5 и R9 - 51ком

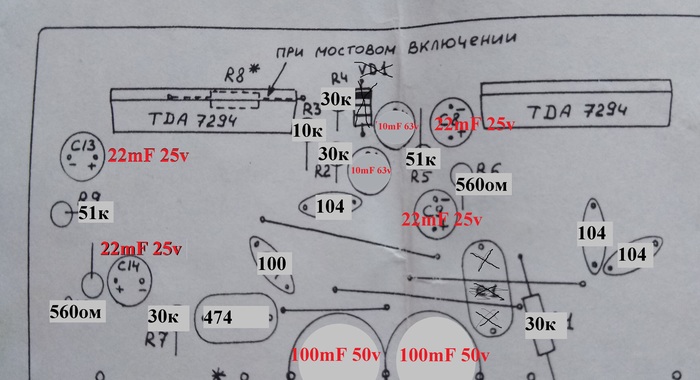

Накидал на схему номиналы установленные у меня.

Просьба проверить схему и подсказать На какой номинал можно заменить R5 и R9, чтобы и схема работала верно, и у меня был (ну не нашел я 51ком) есть 3шт на 33ком но они чуть меньше размером

Вообще не плюсов ради. Чисто для себя.

СПАСИБО!

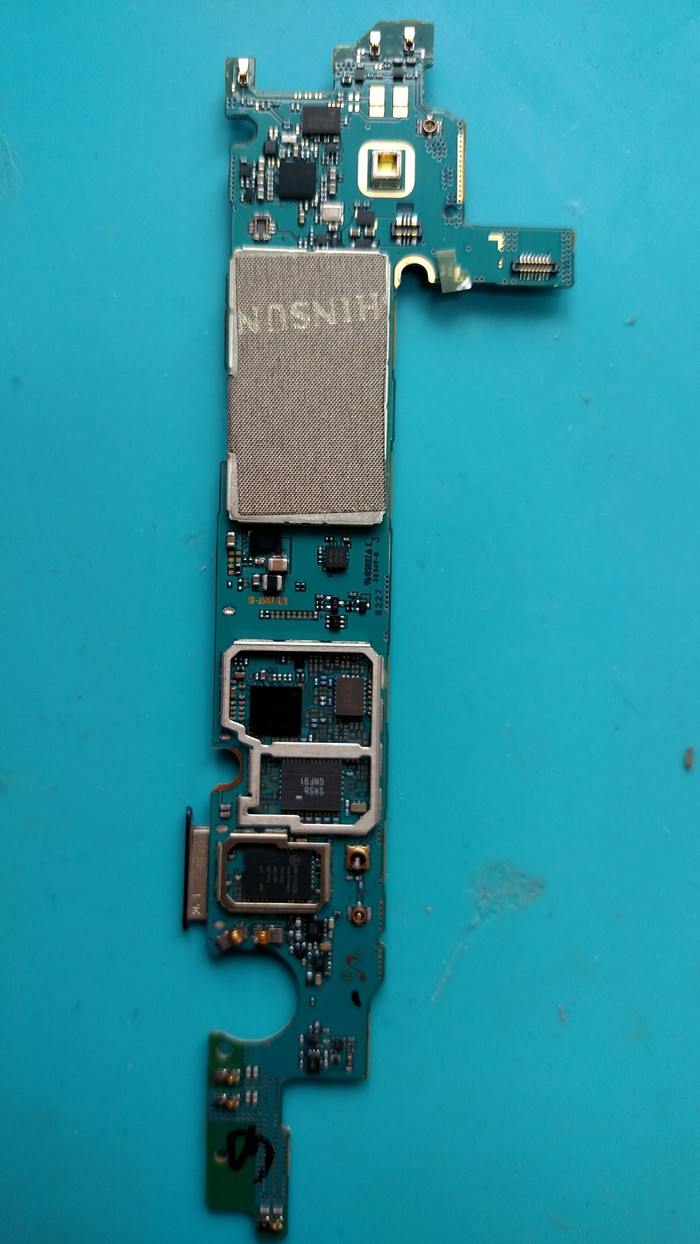

Телефон работает, но сильно нагревается в простое, внешний динамик, на полной громкости, играет тихо, и слышен "металлический" звук. Область на фото греется,помогите опознать микросхему
9895B
HGP460
5D5081
кондеры вокруг в КЗ , в мануале значится как U5000, описание нигде не нашел
Спасибо

Друзья, электронщики... есть вот такой прибор:

... но что-то жалко стало выбрасывать.

А произошло следующее.. при переноске что-то случилось и он перестал работать...  проверили двигатель (подали напряжение напрямую) - пашет, видимо проблема в схеме...

Имеется там такая схема:

Вот в ней что-то не так... взять и заменить бы... но что именно за схема это сказать трудно.

Помогите, пожалуйста, найти эту гадость... может у кого-то наоборот двигатель сгорел...

Подскажите что-то...

Я из Перми..

Спасибо.
