На самом деле, я давно хотел себе в стойку CD плеер нашего производства, ибо ПКД-124, который был у меня до этого уже был слишком новым, там от Веги только надпись на корпусе, всё остальное OEM от корейской Sae Wha. А ПКД-122 или что-либо иное в хорошем рабочем состоянии мне не попадались.

Но недавно всплыл этот экземпляр. Пломба, документы, рабочее состояние и почти идеальный вид! Цена немного кусалась, но для аппарата в таком состоянии она была приемлема, так что я решил потратиться.

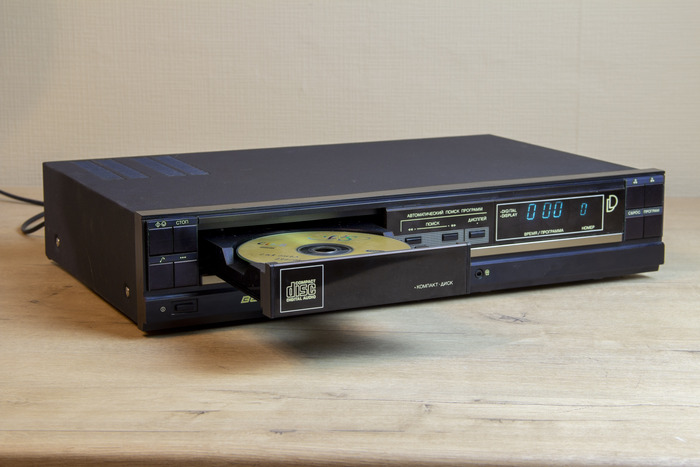

Сам аппарат достаточно поздний, 1994 года, с жёлтыми надписями и дисплеем зелёного свечения.

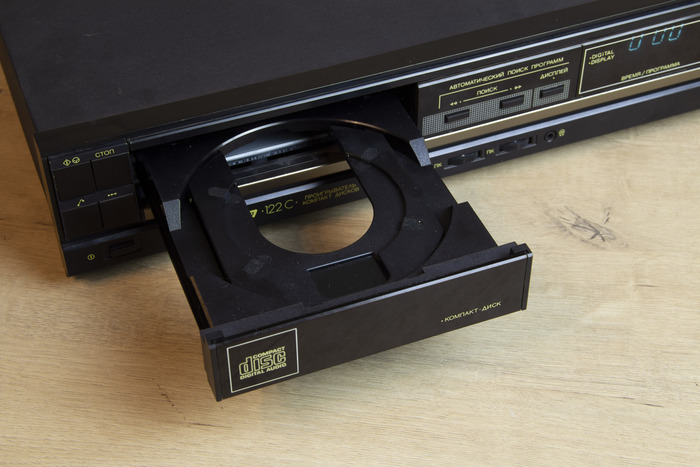

Лоток у данного аппарата достаточно массивный.

Внутри есть подпружиненный столик с мягкими вставками, на которые ложится диск при загрузке.

Возвращаясь к вопросу OEM, мозги и привод здесь японские от SANYO. На плате стоят конденсаторы фирмы Rubycon.

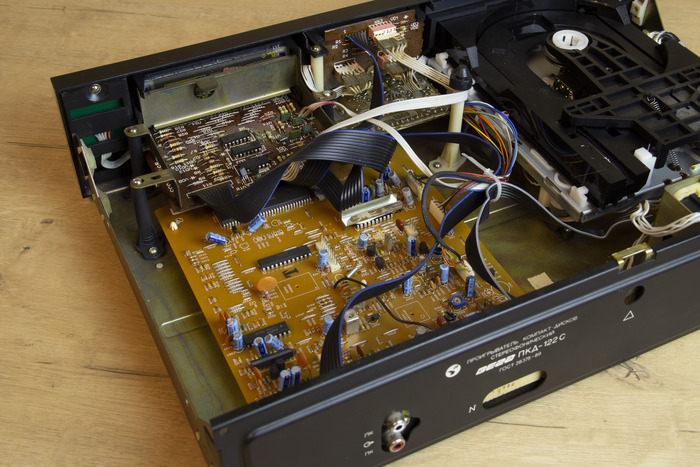

Общий вид на внутренности устройства.

Из нашего здесь -

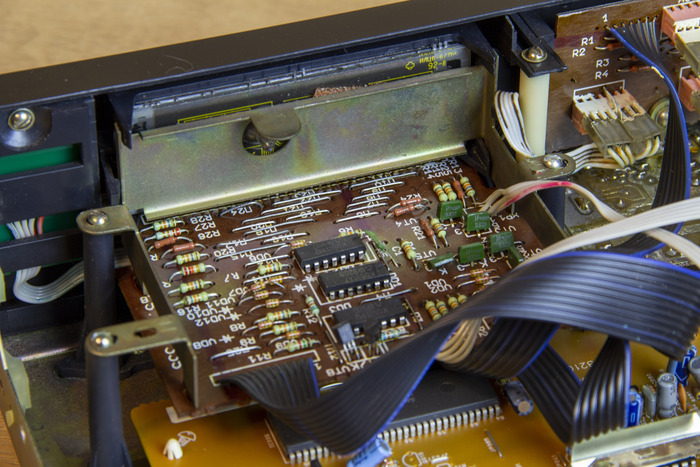

Блок индикации.

Плата усилителя для наушников (снизу)
Платы кнопок управления (сверху и по бокам, на фото боковых не видно)

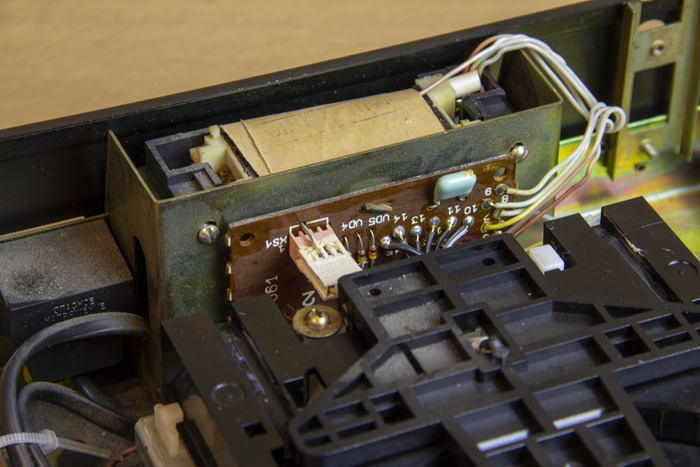

Блок питания

Ну и сам корпус, где это собрано.

Уже куда интереснее с точки зрения количества наших компонентов.

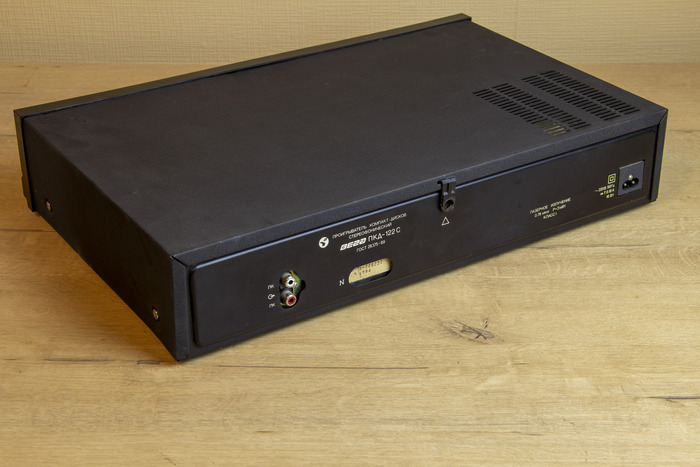

Из выходов здесь только стандартные RCA, хотя я встречал упоминания о возможности вывести с платы S/PDIF.

А теперь о самой проблеме. У данного аппарата крайне нежный процессор, порты управления часто умирают от статики. Если верить слухам, то Веге пришлось разработать свой контроллер для оставшихся без родных плат приводов. (я его не видел)

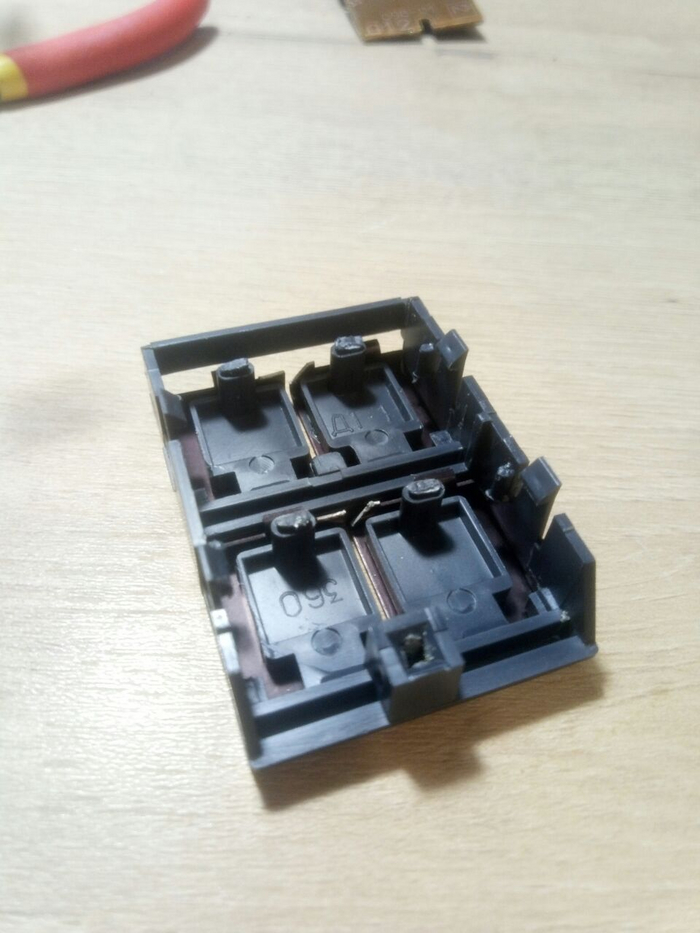

Не помогает и то, что клавиши выполнены в виде металлических пластин, которые нажимаются пластиковыми толкателями с металлическими накладками, а они в свою очередь могут собирать на себя заряд.

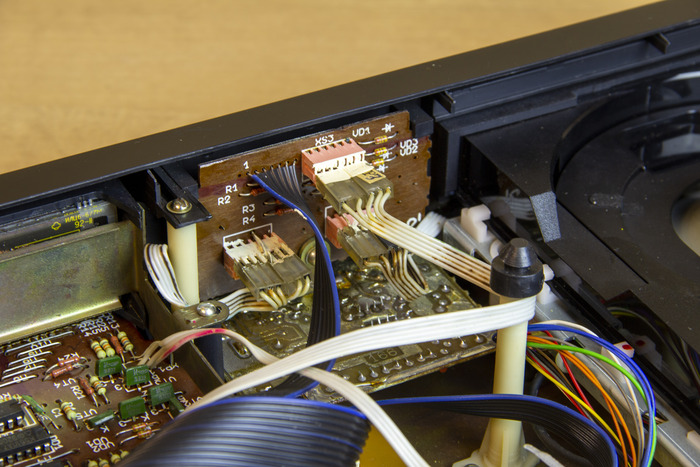

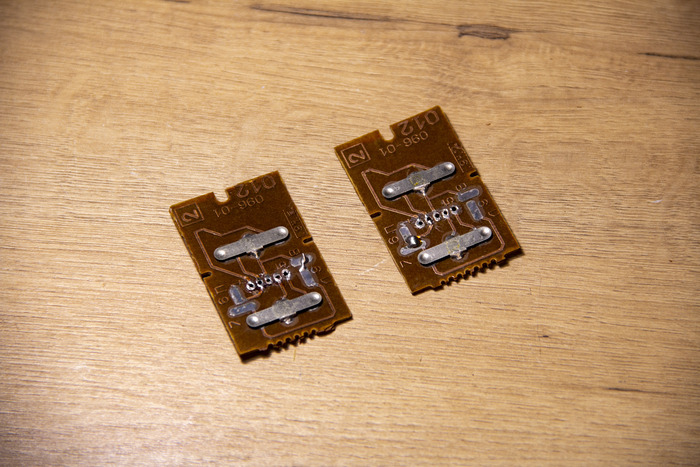

Родные платы сделаны из гетинакса.

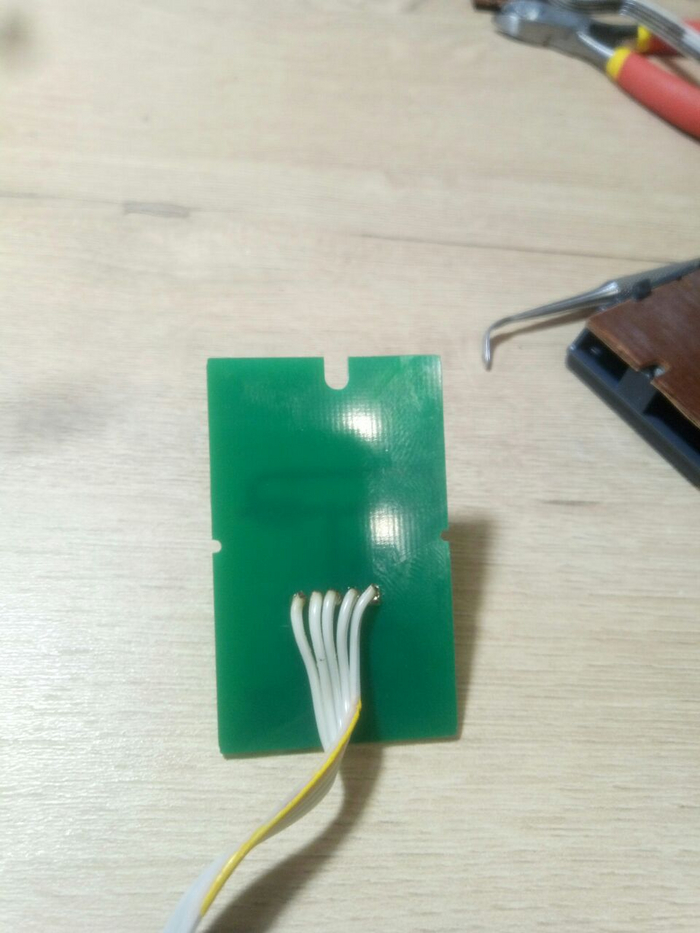

Вот так выглядят новые платы на замену, выполнены из нормального текстолита с настоящими тактильными кнопками. Купил я их на авито у одного человека, насколько я понимаю, у автора проекта. Ссылку давать не буду, но вряд ли кто-то ещё в РФ их делает.

Продавец прикладывает в посылку инструкцию, но я не стал ею пользоваться. Если делать как он говорит, то нужно заземлить корпус и жало паяльника и после этого выпаять старые/запаять новые платы.
Я же не хотел рисковать, так что снял старые платы пультов полностью с отключением их от платы управления. Тогда можно паять спокойно.

Также, из-за того что кнопки на новой плате чуть выше, требуется укоротить толкатели. Буквально на 1 миллиметр и пригладить паяльником чтобы разровнять площадку.

После установки плат обратно в модуль нужно проверить на уверенный щелчок, и так же проверить после установки обратно в лицевую панель, можно даже не закручивая. Почему-то пара кнопок в нижнем ряду на весу работала идеально, а при установке не хотели нажиматься. После того как я чуть подплавил толкатели, всё стало нажиматься нормально.

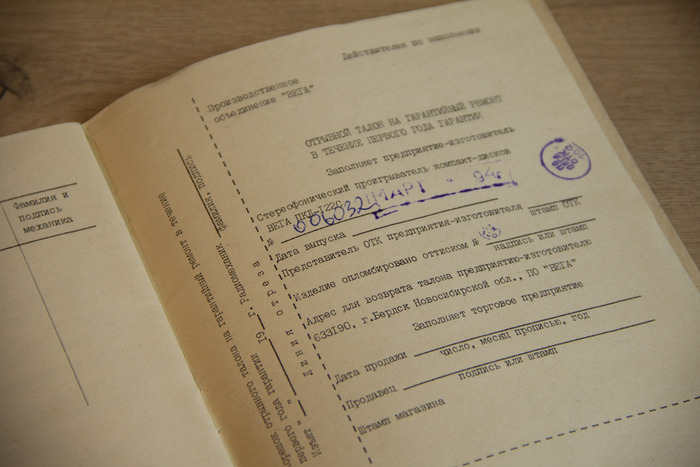

Продан этот аппарат был в Барнауле в марте 94 года и с тех пор не покидал его приделов.

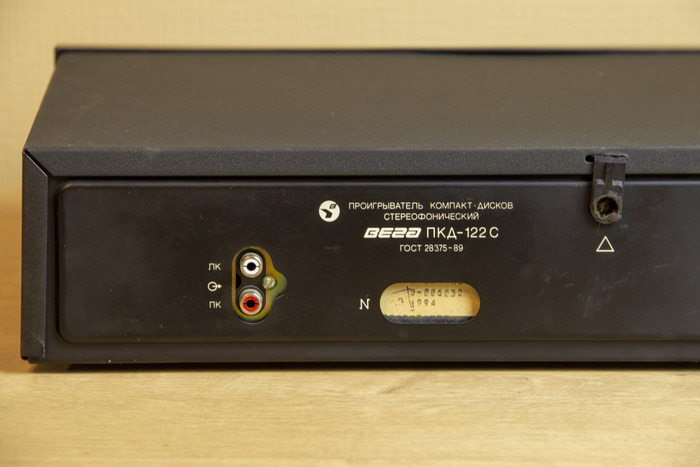

Серийный номер тоже совпадает, пломбу уже снимал я.

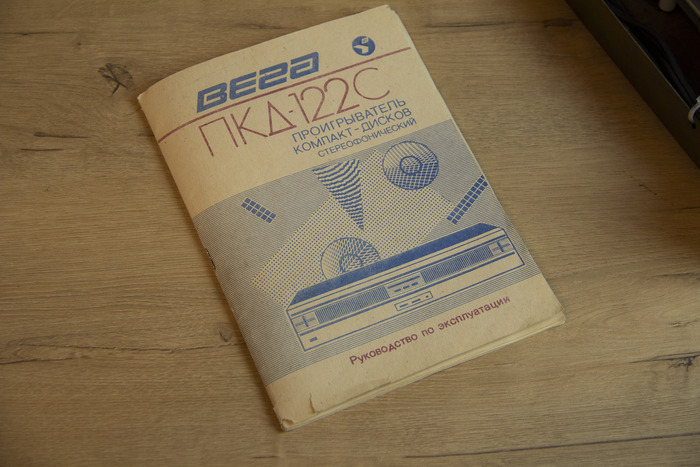

А вот так выглядит обложка инструкции. Вместе с ней ко мне попала монтажная и принципиальная схемы от Веги МП-122-С, видимо кто-то её не туда положил когда эти аппараты были у одного человека.

Ну и демонстрация работы данного проигрывателя, используется самописный CD-R, с одной стороны чтобы не получить совпадение по авторским правам, а с другой чтобы показать что данный аппарат имеет достаточно живой лазер. Хотя считывание штамповки происходит быстрее. То, что лоток закрылся не с первого раза, скорее всего говорит о том, что пассик немного не такой как должен быть, оно и не удивительно, его я клеил цианокрилатом из другого, более длинного, пассика. Но такая проблема с ним бывает редко.

Всем спасибо за внимание, буду рад почитать ваши комментарии и ответить на вопросы, если такие будут!
