Перестал работать внешний жесткий диск. Разумеется, первым делом решил проверить работоспособность блока питания... Путем включения другого блока.

Сука... Это не так просто оказалось. В доме куча всяких других гаджетов с подобными разъемами питания. Но - ключевое слово "ПОДОБНЫМИ". Они, блять, все разные - как по внешнему диаметру, так и по внутреннему. Пошел в ближайшую контору по ремонту техники. Там тоже не смогли подобрать нужного - ничего не нашли у себя. Но хоть проверили мой - действительно сдох.

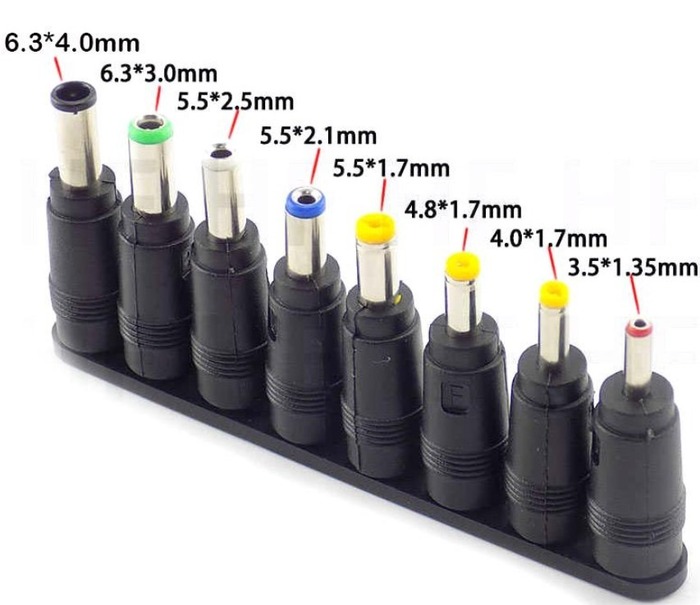

Теперь я решил купить новый. А как, блять, узнать размер разъема? Ну ладно, внешний диаметр, скорее всего, 5, 5. А внутренний? 2,5, или 2,1, или вообще 1,7? Штангельциркуля под рукой нет.

Кто знает как точно узнать размер коннектора? Маркировки на старом никакой нет

Кстати, не в первый раз Папа зол по такому поводу. Буквально несколько месяцев такая же херня была. Правда, в тот раз я пытался подобрать блок питания взамен потерянного, чтобы хотя бы выяснить, работает гаджет или нет, который хз сколько времени валялся без дела, а тут я решил его на Авито продать. В прошлый раз повезло, в своих закромах с большим трудом где-то откопал похожий блок - он совпадал по размеру коннектора, но не совпадал по своим характеристикам тока. Был мощнее. Хорошо, что не сжег нахер гаджет свой и благополучно продал )).

А сейчас вот лежит этот гребанный блок питания перед глазами и хз, какие у него размеры коннектора((

_____________________________

UPD

ТЕМА ЗАКРЫТА. Я нашел свой штангель. )) Все промерил. Нашел подходящий ( и по току, и по размеру штеккера) БП на Озоне и уже практически заказал его (практически - потому что хочу проверить еще пару БП, которые находятся в другом месте, и до них нужно доехать).

Как-то раз мне попались в руки две никому не нужные PS3 FAT с отвалами чипов.

Разобрав приставку, я понял что в ней полно всего полезного:

1. Система охлаждения

2. Корпус

3. Пассивный блок питания почти на 300 ватт

Как запитать материнскую плату от блока питания PS3 fat ?

Чтоб запустить блок питания, и на клеммах появились 12v, нужно замкнуть дежурные 5v и STB. Как только контакты будут разомкнуты 12v пропадают.

Чтобы можно было включать блок питания от кнопки питания компьютера я использовал два транзистора, или еще вместо транзисторов лучше использовать оптроны.

По схеме видно, что при нажатии кнопки блок питания отдает 12 вольт на Pico Psu, и одновременно замыкаются контакты PW которые включают компьютер, который подает 5 вольт на транзистор, и теперь 12 вольт будут подаваться на плату пока компьютер не выключится.

Возможно я уже что то и перепутал, но принцип понятен.

Вот и получился компактный компьютер с бесшумным блоком питания.

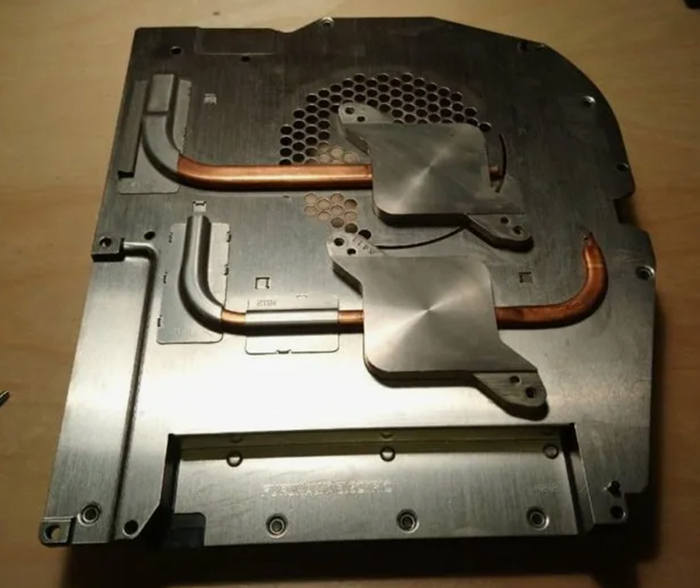

Систему охлаждения можно использовать как систему нагревания воздуха в инкубаторе например

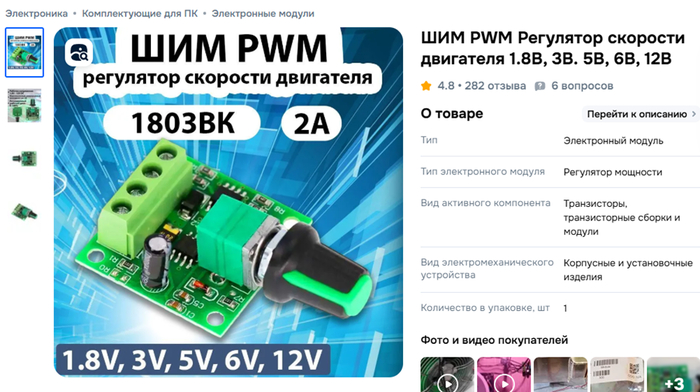

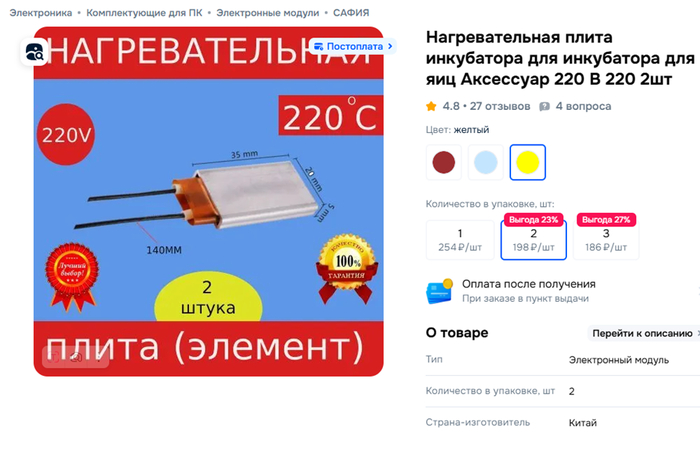

Данные нагревательные элементы легко занимают места для CPU и GPU на системе охлаждения, а вентилятор выдувает теплый воздух. Так же понадобится регулятор ШИМ для контроля скорости вентилятора

В корпусе можно собрать компьютер со встроенной графикой. Я собрал на процессоре AMD A10

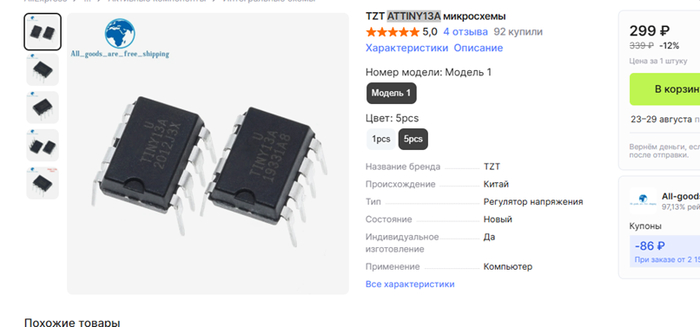

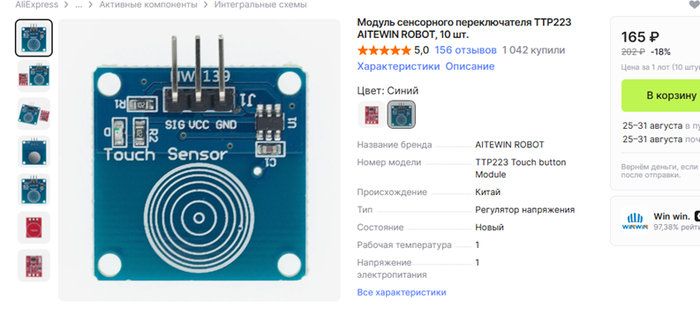

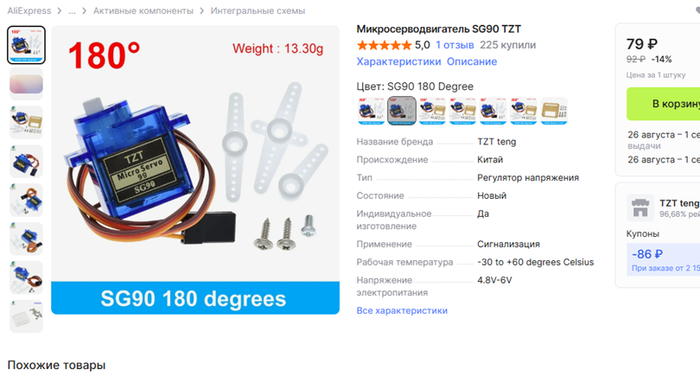

Так же использовал ATTINY13A для управления сервоприводом (но если проблемы с программированием тиньки, можно использовать ардуино) и сенсорную кнопку с али экспресс, чтоб все выглядело более аутентично.

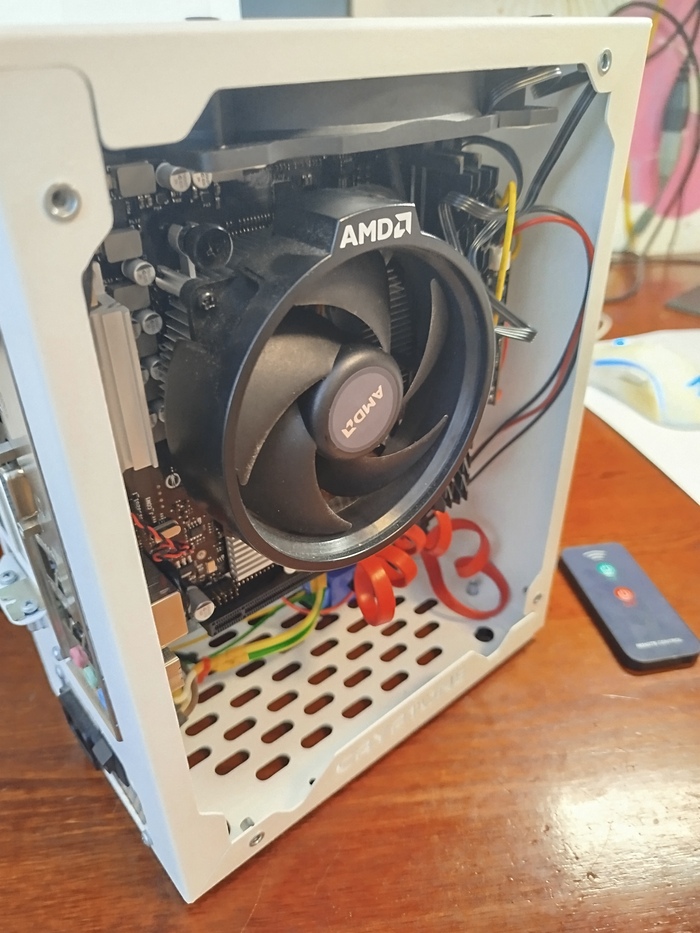

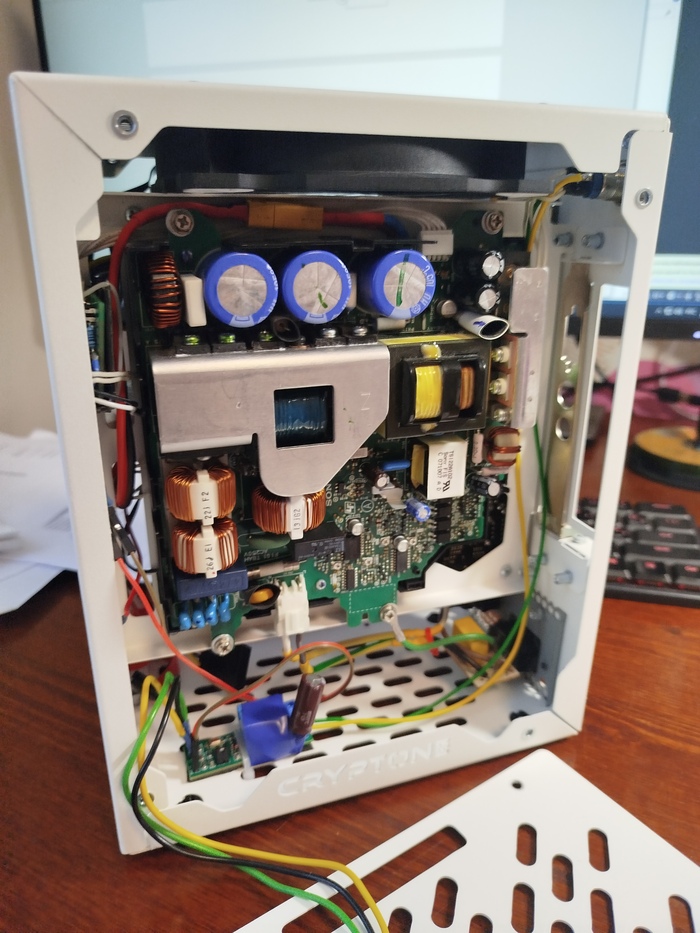

Данный корпус мне показался неудобным для переноски, а также мне показалось что в нем сильно грелся южный мост. Я решил, что он убил свое железо и теперь убивает мое. В общем я все разобрал и собрал уже другой комп, с этим блоком питания в другом корпусе.

Преобразователь анодного напряжения 310В из 12В для питания радиоламп на UC3843

Для любителей ламповой аппаратуры, желающих использовать ее в автомобиле или в любом другом месте с автономным питанием от аккумулятора 12В, обычно встает вопрос получения высокого анодного напряжения из бортовой сети . Традиционный путь — преобразование 12В в 220В переменного тока с последующим выпрямлением. Здесь предлагается немного другой вариант.

Что касается накального напряжения, то в бортовой сети автомобиля оно составляет около 13В. Это позволяет без особых проблем получить 6.5В для накала, например, последовательным включением двух однотипных ламп. Также можно использовать понижающий стабилизатор достаточной мощности.

Загляните на мой Телеграмм КАНАЛ Азбука РадиоСхем

Значительно сложнее обстоит дело с получением высокого анодного напряжения. Представляем импульсный преобразователь, позволяющий получить стабильное постоянное напряжение 310В от бортовой сети автомобиля с возможностью нагрузки десятки Вт. При этом, 310В не является фиксированным значением – выходное напряжение можно регулировать в достаточно широких пределах подбором сопротивления одного резистора.

Принципиальная схема

Рис. 1. Схема DC-DC преобразователя для питания ламповой аппаратуры от 12В, получение анодного напряжения 310В.

Основой преобразователя является широко используемая в импульсных источниках питания и DC/DC преобразователях микросхема A1 типа UC3843. Различные производители могут выпускать ее с разными префиксами, но всегда с числовым индексом 3842, 3843 или 3844. Хотя микросхема доступна в корпусах SOIC-8 и SOIC-14, в данной конструкции используется вариант в корпусе DIP-8. Важно отметить, что 14-выводной корпус имеет отдельные выводы питания и земли для выходного каскада, в то время как в 8-выводном они объединены.

Простейший двухтактный преобразователь напряжения: из 12V в 220V

Микросхема UC3843 предназначена для построения импульсных источников питания и преобразователей с широтно-импульсной модуляцией (ШИМ). Из-за невысокой мощности выходного каскада микросхемы и амплитуды выходного сигнала, достигающей напряжения питания микросхемы, в качестве ключа совместно с ней обычно применяется мощный MOSFET транзистор, что и реализовано в данной схеме.

Назначение выводов микросхемы UC3843 (8-выводный вариант):

• Comp (вывод 1): Выход компенсации усилителя ошибки. Для стабильной работы к нему подключается конденсатор, соединенный со вторым выводом, для компенсации АЧХ усилителя ошибки.

• Vfb (вывод 2): Вход обратной связи. Напряжение на этом выводе сравнивается с внутренним образцовым напряжением, влияя на скважность выходных импульсов для стабилизации выходного напряжения.

• C/S (вывод 3): Вход сигнала ограничения тока. Обычно подключается к датчику тока (низкоомному резистору) в цепи истока выходного транзистора. При превышении порогового значения тока, ИС прекращает работу и переводит транзистор в закрытое состояние. В данной схеме датчик тока не используется (ввиду отсутствия подходящего низкоомного резистора у автора), поэтому вывод 3 через резистор R6 соединен с общим минусом.

• Rt/Ct (вывод 4): Вывод для подключения времязадающей RC-цепочки. Рабочая частота внутреннего генератора определяется резистором R4 и конденсатором C3. Частота может быть изменена в широких пределах, ограничиваясь сверху быстродействием выходного транзистора, а снизу — мощностью сердечника импульсного трансформатора. Практически выбирается в диапазоне 35-85 кГц, в данном случае около 55 кГц.

• Gnd (вывод 5): Общий вывод минуса питания.

• Out (вывод 6): Выход, который подключается к затвору выходного МДП транзистора для управления его открыванием импульсами.

• Vcc (вывод 7): Вход питания микросхемы.

• Vref (вывод 8): Выход внутреннего источника опорного напряжения (5В, до 50 мА).

Микросхема A1 формирует на выводе 6 импульсы, поступающие на затвор транзистора VT1 (IRFB3207Z). Резистор R7 ограничивает импульсный ток заряда емкости затвора полевого транзистора. Стабилитрон VD5 (18В) служит для ограничения амплитуды выбросов напряжения на затворе VT1, защищая транзистор. Схема будет работоспособна и без VD5.

В стоковой цепи VT1 включена первичная обмотка повышающего импульсного трансформатора Т1. Переменное напряжение, наводимое во вторичной обмотке Т1, выпрямляется с помощью диодов VD3 (UF5408) и VD4 (UF5408) и сглаживается конденсатором С7 (100мкФ/400В). Полученное постоянное напряжение с выпрямителя через делитель напряжения (R1, R2, R3) поступает на вывод 2 (вход обратной связи) микросхемы UC3843 для стабилизации выходного напряжения.

Выходное напряжение устанавливается или изменяется подбором сопротивления резистора R2. Важно проводить замену R2 только при выключенном питании.

Последовательная ЗАРЯДКА Аккумуляторов с TP4056: простой способ без балансиров

Детали

Трансформатор Т1:

• Сердечник: Ш-образный ферритовый с центральным керном размером 12х15мм (или другой вариант с сечением 1.8-2 см²).

• Зазор: 0.8 мм по бокам и 1.6 мм в центральном керне.

Намотка:

1. Вторичная обмотка (первая половина): 40 витков обмоточного провода диаметром 0.6-0.7 мм.

2. Изоляция: Фторопласт.

3. Первичная обмотка: 6 витков, намотанных в 12 проводов диаметром 0.6-0.7 мм (по 3 слоя, по 4 провода в каждом).

4. Изоляция: Фторопласт.

5. Вторичная обмотка (вторая половина): 40 витков обмоточного провода диаметром 0.6-0.7 мм.

Таким образом, первичная обмотка содержит 6 витков, намотанных в 12 проводов диаметром 0.6-0.7 мм. Вторичная обмотка суммарно имеет 80 витков провода диаметром 0.6-0.7 мм.
