От количества пыли внутри я офигел. Пыль не просто скомкалась - она налипла на все поверхности. Больше всего досталось вентилятору - его лопасти покрыты толстым слоем налипшей грязи. Люди, за что вы так?..

Местами пылегрязь мокрая. То есть внутрь, возможно, попала влага. Скорее всего, из-за этого и коротнуло. Вскрываем блок и сразу видим последствия взрыва на пленке, отделяющую плату с разъемами, и в на радиаторе возле дежурки.

Взорвалась микросхема TNY278. Других проблем визуальный осмотр не выявил. А вот прозвонка мультиметром показала, что также сгорел один из мосфетов PFC. Это означает, что почти наверняка сгорел и основной ШИМ-контроллер - это у нас FAN4800. Мосфеты тут, кстати, 20N60C3 - достаточно мощные, в 500-ваттных блоках встречал и послабже.

Никакая мелочевка и обвязка при этом не пострадала - все проверил.

После замены вышеперечисленного включаю блок через страховочную лампу и вижу, что она не вспыхивает. Значит, сетевая банка не зарядилась. Проверяю на ней напряжение - есть. Сдохла что ли? Меряю емкость - а там нули.

Меняю ее на классную надежную банку от серверного БП. И вот здесь обратите внимание. Исходная банка рассчитана всего на 85 градусов, в то время как в хороших БП должны использоваться только банки на 105 градусов. Банка на 85 градусов - это ничто иное, как запланированное устаревание. Особенно если рядом с ней находится резистор-датчик тока, который может сильно нагреваться. Для тех, кто мало разбирается в ремонте, но хочет оценить качество компонентной базы БП, есть простой способ: гуглите обзор с разборкой и смотрите, на какую температуру стоит сетевая банка. Если 105, то ок. Кстати, если будет интерес, могу написать подробный пост о выборе БП.

(слева - исходная дохлая банка, справа - от серверного БП)

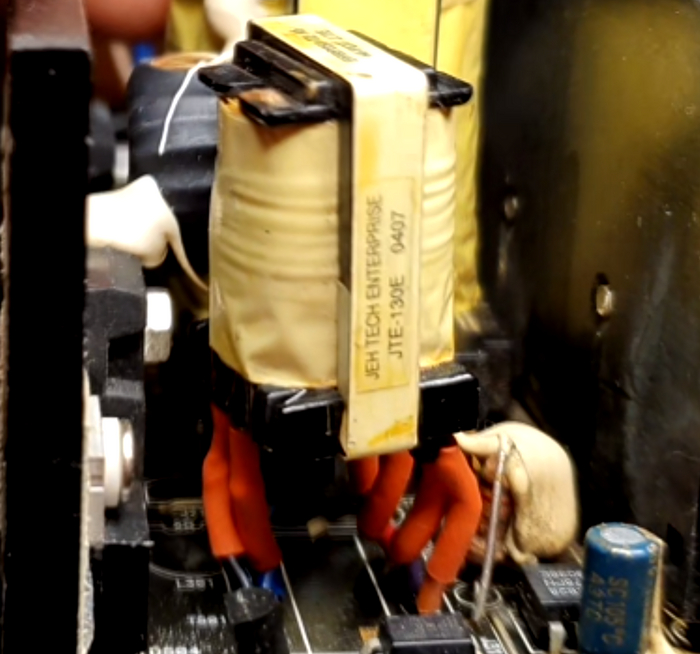

После замены банки страховочная лампа начала вспыхивать при включении, что говорит о том, что банка заряжается успешно, однако БП признаков жизни не подавал, и дежурки не было. Последний подозреваемый - трансформатор дежурки. Выпаял его и заметил, что он имеет совсем нездоровый вид, и одна обмотка из трех у него не звонится. Решил его разобрать и оценить ущерб.

Транс не просто сгорел - он поплавился так, что, кажется, еще чуть-чуть, и мог возникнуть пожар. Даже термостойкий пластик получил дыру в теле. Почему это произошло? На мой взгляд, в БП стоял слишком мощный предохранитель - на 10А. Для 500 Вт это многовато. Также хорошим решением является отдельный предохранитель по питанию дежурки. Но такое в дешевом сегменте не встретишь. Как вариант - добавить самому.

Покопавшись в коробке с донорами, я с третьего раза подобрал подходящий трансформатор. Распиновка у него другая, но эту проблему я решил прозаично:

После этого дежурка появилась и блок заработал нормально. Почти нормально. Дело в том, что данный трансформатор, скорее всего, рассчитан на другую частоту, и в данном блоке, если нагрузить линию дежурки максимально, начинает неприятно свистеть. Но тесты показали, что при работе в обычном компе свист не наблюдается, поэтому я решил оставить так.

Резюмируя, можно сказать следующее:

1) Производитель позаботился о том, чтобы блок сдох побыстрее, а когда сдохнет - чтобы ремонт был невозможным, поскольку транс нельзя просто купить и поменять, в отличие от других сгоревших компонентов.

2) Даже если вы найдете донорский транс, нет гарантии, что он не будет противно свистеть в этом блоке.

3) Если вы опытный мастер, который умеет перематывать трансы, то вы не сможете заработать на ремонте ввиду дешевизны данного БП.

Надеюсь, пост был полезен. Спасибо что дочитали до конца, ждите новых постов!

P. S. В комментариях бонус - фото внутренностей сгоревшей сетевой банки.

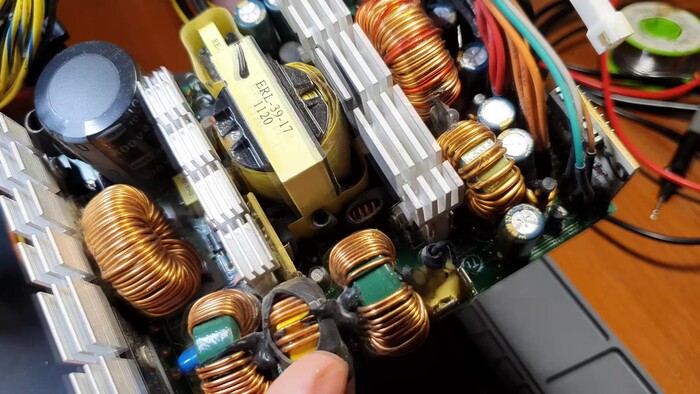

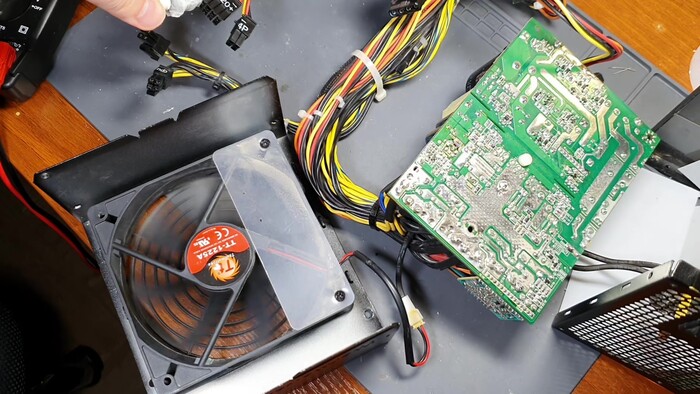

Раскручиваем корпус, отсоединяем вентилятор, извлекаем плату. Далее внимательно осматриваем ее со всех сторон на предмет любых повреждений. Визуально все выглядит отлично - никаких прогаров, копоти, ничего не отвалилось, цвет не изменило. Плата выглядит солидно, плотно напичкана силовыми элементами.

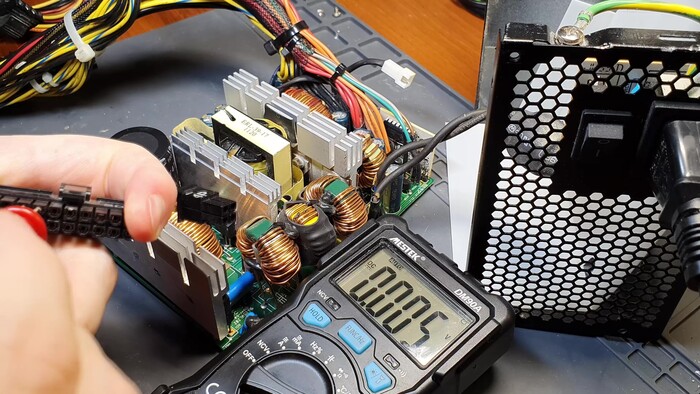

Далее я хочу проверить, что там у нас по высоковольтной части. Первым делом прозваниваю все силовые транзисторы, диод PFC, диодный мост. Это все исправно, что радует - не придется мучаться с выпаиванием радиаторов и тратить деньги на новые транзисторы, которые сейчас резко стали еще недешевле, чем раньше. Поскольку по высокой стороне нигде короткого нет, я могу с чистой совестью включить блок и посмотреть, что будет, а именно - будет ли на выходе дежурка 5 вольт и сигнал PS_ON на зеленом проводе.

Спойлер - не будет. Дежурки нет, сигнала PS_ON тоже. Также измерил напряжение "внутренней" дежурки, питающей управление высоковольтной частью, на соответствующем конденсаторе - там тоже по нулям.

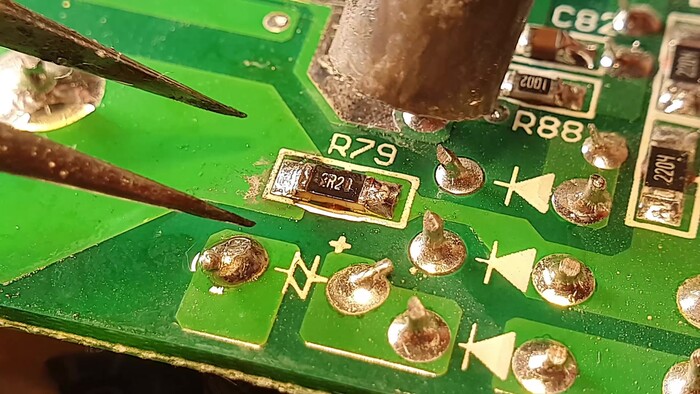

Тогда я перемещаю свой пристальный взгляд в сторону микросхемы дежурки. В данном блоке это TNY278 - популярная дешевая микросхема. Внимательно осматриваю область вокруг нее и нахожу перегоревший резистор на 2.2 Ома. Этот резистор служит предохранителем, и раз он сгорел, значит, по линии дежурки (на высоковольтное стороне) произошло что-то плохое. Заменяю резистор.

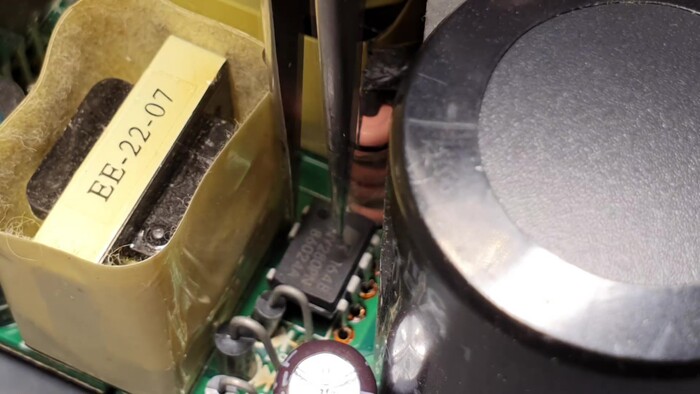

После замены ничего не изменилось, дежурка не появилась. Вероятнее всего, сгорела сама TNY278. Поскольку у меня есть замена в наличии, то я сразу решаю заменить и не париться. Ставлю китайскую TNY280 с алишки. Несмотря на явные признаки перемаркировки, эти схемки проверены и отлично работают.

Ура, дежурка появилась! Подсобрал блок, пытаюсь его включить (пока что без нагрузки) - и ничего не происходит, вентилятор не крутится.

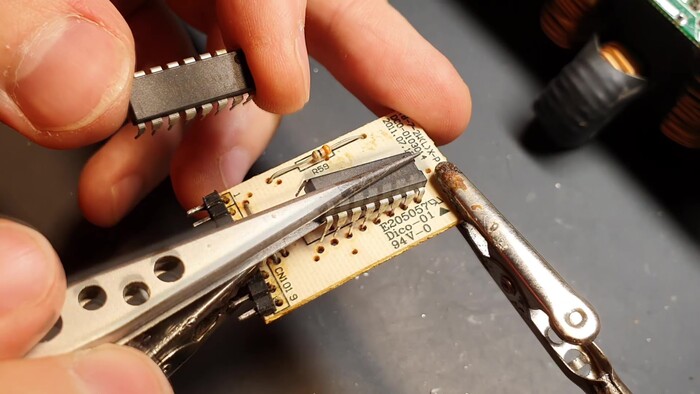

Подозрение резко упало на основной ШИМ. В качестве него в данном блоке используется FAN4800 - еще одна популярная дешевая микросхема. Обычно, если все остальное исправно, но блок не включается, то виновата именно она. Поскольку такая у меня также есть в наличии, я решаю просто заменить ее и посмотреть что будет. Отпаиваю вертикальную плату, на которой расположена данная ШИМка, и меняю.

Теперь я подключаю к блоку нагрузку в виде ламп, и - о чудо! - лампы засветились. Блок работает!

Но недолгой была моя радость. Подсобрав блок снова, я обнаружил, что вентилятор все равно не крутится. Скорее всего, ШИМку я менял зря: блок включался и до ее замены, а проблема была именно в том, что не крутился вентилятор.

Проверил сам вентилятор - он исправен. А вот на разъеме питания вентилятора оказалось всего лишь 2.9 вольт вместо положенного близкого к 12 вольтам напряжения. Из-за этого он и не крутился.

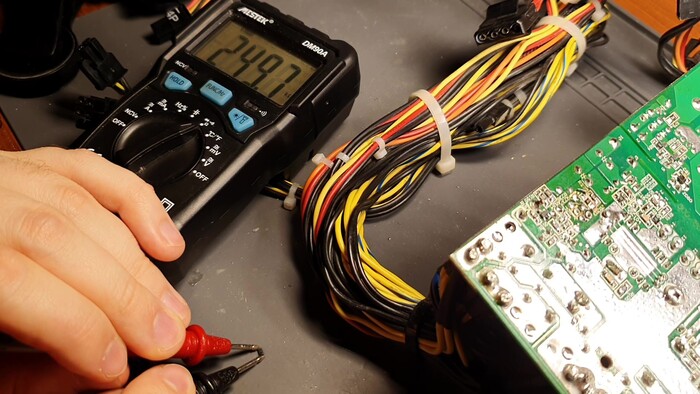

Потратив некоторое количество времени на раздумья и сканирование области вокруг разъема вентилятора, я обнаружил сгоревший стабилитрон. Вместо того, чтобы быть диодом, он звонится как резистор на 250 КОм.

Его номинал было тяжело нагуглить, но оказалось, что он около 6 вольт. И чем меньше номинал, тем выше будут обороты вентилятора "по умолчанию", при холодном радиаторе. Хитрая схема подает на вентилятор 12 вольт минус номинал данного стабилитрона плюс компенсация от схемы управления оборотами в зависимости от температуры. У меня в коллекции нашелся ближайший стабилитрон на 5 с чем-то вольт. После замены вентилятор закрутился как полагается, а блок заработал полностью.

На этом ремонт можно считать успешным. В итоге, можно предположить, что изначально сгорел именно стабилитрон, из-за чего остановился кулер, из-за чего перегрелась и сгорела микросхема дежурки, обесточив блок. Повезло! Обычно от перегрева первыми вылетают силовые ключи, после чего ремонт получается сложнее и дороже.

Резюмируя, можно сказать, что ремонт получился несложным и недорогим. Сложнее всего было найти стабилитрон - пришлось прозванивать все подряд в области разъема питания вентилятора.

Друзья, этот аккаунт я создал специально для тематических постов про ремонт. Надеюсь что смогу постить более-менее регулярно. Спасибо за внимание!
