Надумываю купить be quiet! System Power 10 на 750W и тут вопрос:
А чем он собственно, отличается от System Power 9 ? ... ну вот серьёзно, как бы я не гуглил - внятного ответа не находил (мб я кнч специфичный человек, гуглом разучился пользоваться)
Или вообще стоит дропнуть эти грязные мысли и просто купить Straight Power 11 Platinum и забить )
С чего начинать ремонт Электроники. Основные правила ПО ШАГАМ. Базовая инструкция на примере ремонта спутникового тюнера.
Вот такой красавец был приобретен на днях к матери gigabyte h310m(сокет 1151v2) взамен аэрокул vx500. Подключил - не стартует, вытащил новый блок, вставил аэрокул - все работает. Ну думаю поди попался брак, ок.
Скоро вспомнил что в кладовке пылятся системники на 775 и 1155, решил проверить по очереди оба с новым блоком питания - все ок. Подключаю снова к gigabyte h310m - тишина.
Это что за черная магия?
Взываю к коллективному разуму Пикабу, ибо весь мой предыдущий опыт с компуктерными шелезяками вышел в окно.
Одно чито интуитивно приходит на ум, с матерью что то не так, может быть где то не соответствуют какие то сопротивления для старта, и если аэрокул плевал на такие мелочи новый блок питания напичканный защитами хочет спасти мою хату от возможного пожара, как думаете?
Повышающий DC DC Принцип работы и самая простая схема Импульсный преобразователь напряжения DC DC и импульсные Блоки питания. Как они работают.
Итак, небольшая самоделка. Возвращаемся к теме, как из всякого накопившегося хлама собрать что-то нужное (заодно и подчистить запасы).
Еще давненько появилась потребовался в блоке питания для всевозможных самоделок, регулируемом. Один у меня есть дома, такой:
Теперь нужен еще один на дачу и как можно дешевле! Т.к. нужен он там не сильно часто, то приглянулся очень просто БП с али, вот такой:
Но нафиг он нужен, мы же можем пострадать херней и сделать свой, с блекджеком и шл..
Тут и начинается стандартная история, «как не покупать готовый девайс, а собрать самому так, чтобы получилось еще дороже или так же дешевле».
Что имелось в наличие из основного:
Модуль ампервольтметра (достался в дар);
DC-DC преобразователь из 10-32 в 12-35 вольт, в описании аж на целых 10 китайских ампер в пике (проверять 10а не решусь, тоже достался в дар);
Дохлый зарядник для автомобильных АКБ;
До кучи всякой мелочи.. зажимы, щупы, кнопки, подстроечники, переходники, гнезда, провода и.т.д.
Что пришлось докупить:
AC-DC преобразователь с 220 до 24 вольт (али, 340р);
2 ручки;
Штекеры/разъемы типа «банан»;
2 гнезда под предохранители.

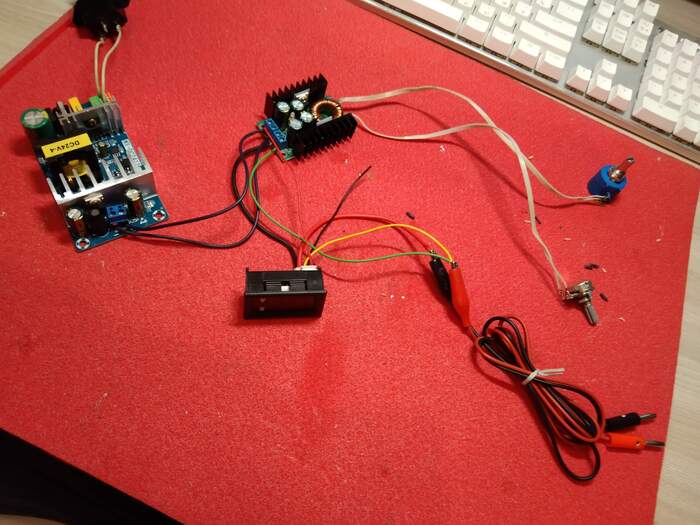

Собираем все на столе:

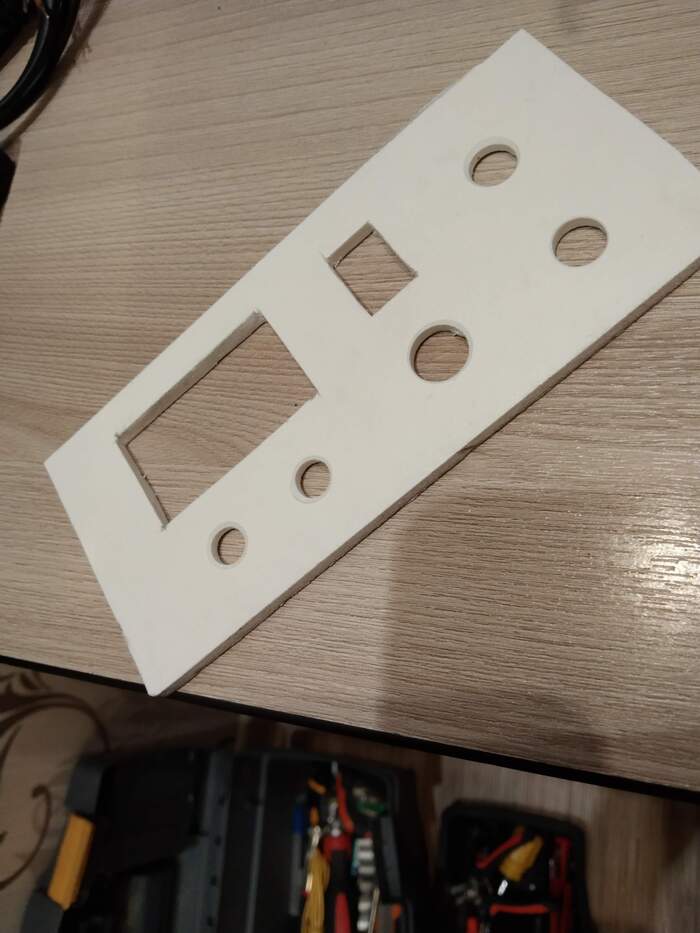

Вроде работает... из пластика вырезаем переднюю панель:

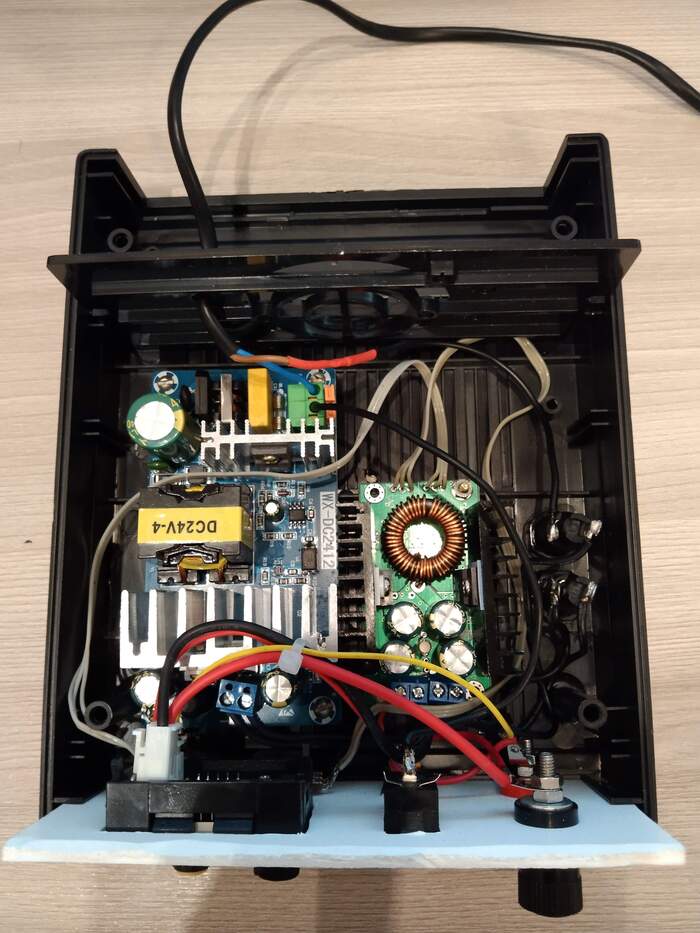

Потрошим корпус автомобильного зарядника, выпиливаем ненужное. Устанавливаем модули и морду:
Готовим провода для прибора:

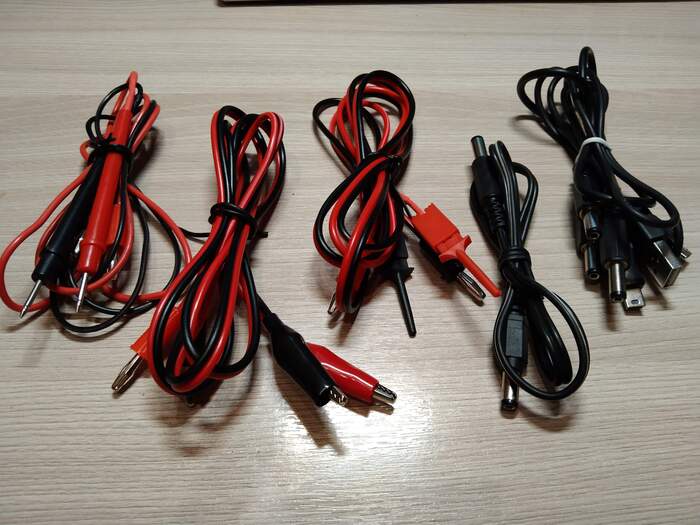

В итоге имеем такой комплект:
Со щупами;
С крокодилами;
С зажимами;
Со штекером DC;
С USB/miniUSB/microUSB штекерами.

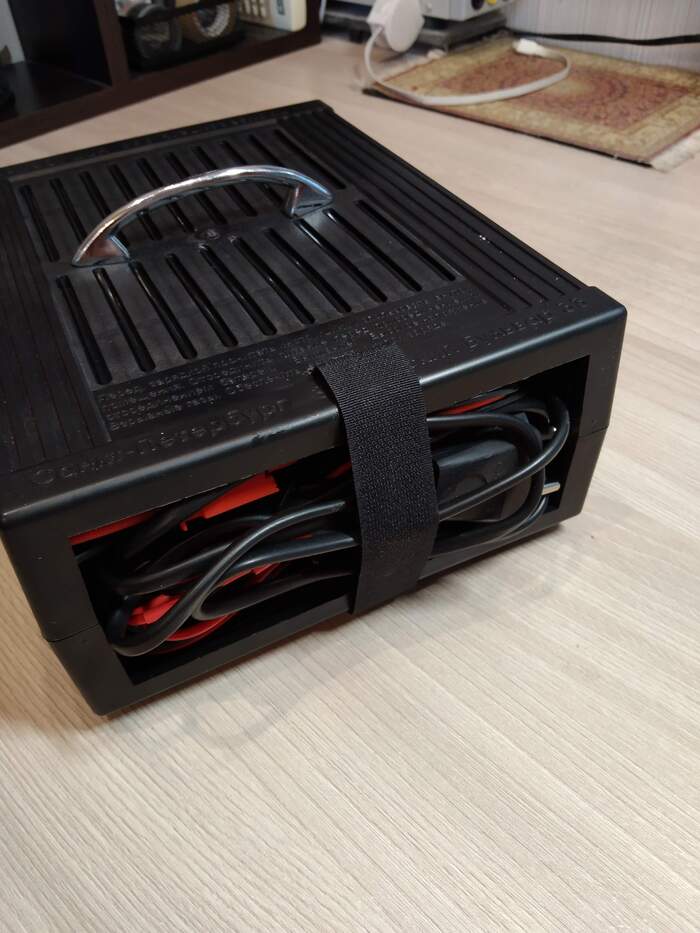

Повезло, что у зарядника сзади имеется ниша, в которую надо прятать все провода. Мы значит туда будем прятать свои. Крышки правда нет (может и не было), так что прикрепим туда липучку:
Прикручиваем завалявшуюся ручку от шкафа сверху и вуаля... сколхозили.
Из минусов:
Амперметр шлаковый, показывает от 0.10 ампер и выше только.
Расстраивает так же частота обновления у вольтметр и амперметра, где-то раз в секунду, не совсем в real-time. После того, как покрутил ручку, не сразу пишет новые показатели, ну да ладно, пойдет.
Купил видюху и не посмотрел какого питания требует, при подключении понял, что подключить по нормальному не судьба, т.к. из бп есть только 2 по 6-pin, а в видюху надо 8-pin и я решил заколхозить. Сначала посмотрел переходники, но отзывы не радовали и решил посмотреть распиновку.

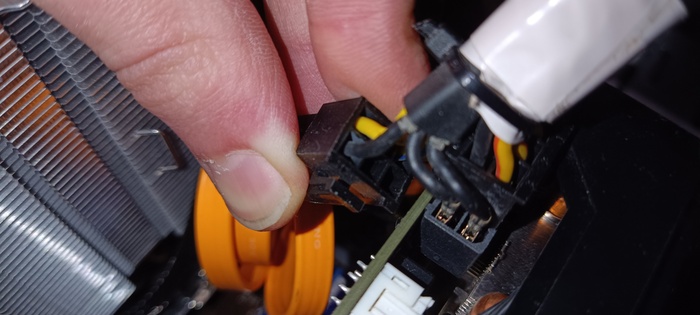

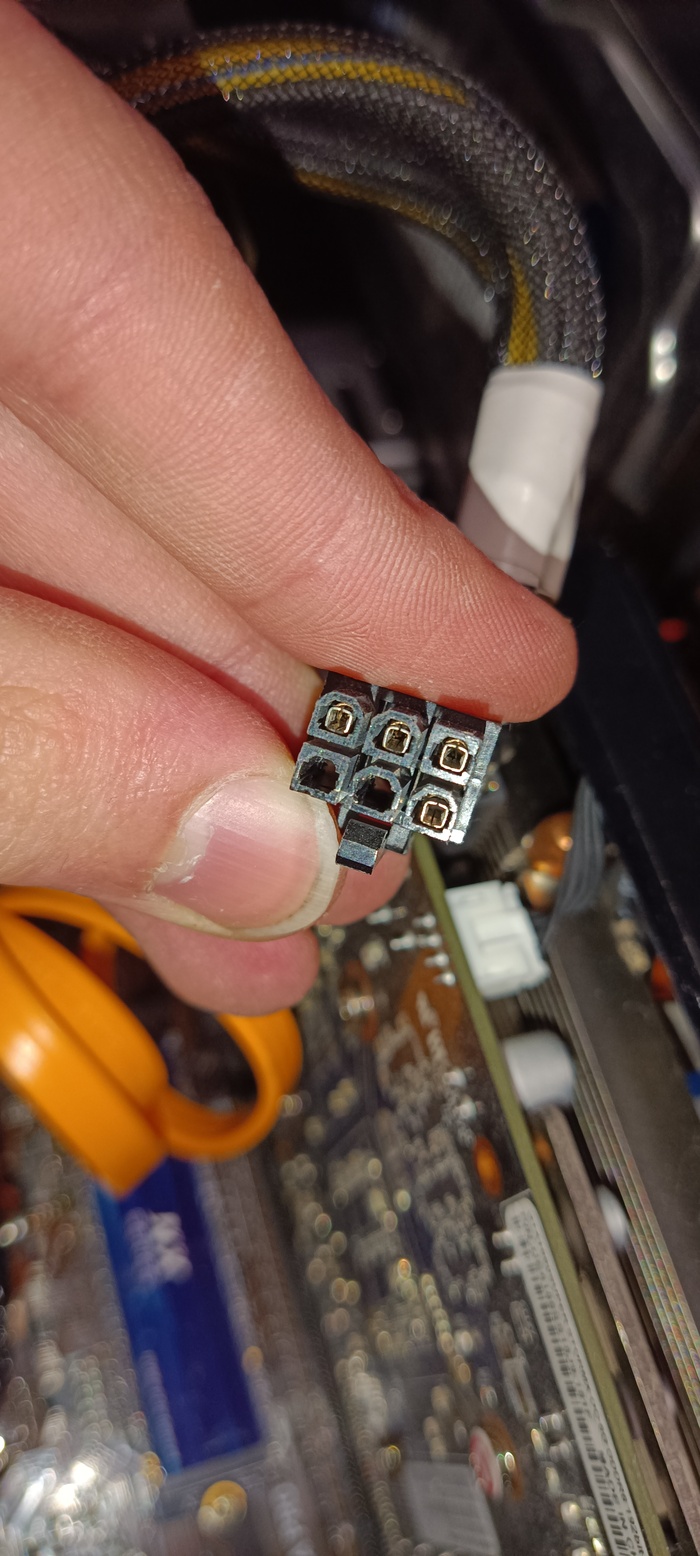

понял, что 2 недостающих пина это земля и было решено достать 2 земли из одного 6-pin и вставить их в недостающие пины в видюхе. Получилось примерно так.
Запуститься то оно запусилось, но хотелось бы узнать насколько безопасно использовать такую схему.
видюха: 1660 super palit stormx
блок питания: cft-750-14cs
За пунктуационные и орфографические ошибки извиняюсь, чукча не писатель.
Разобрал корпус блока питания потому что в нем дико начал гудеть вентилятор. Почистил, все провода соединил обратно, запустил комп без крышки с блоком питания без корпуса. После нажатия кнопки вкл вентиляторы покрутились и встали, потом опять закрутились комп включился все нормально, но в диспетчере устройств перестала карточка отображаться, и комп перестал справляться с графическими задачами. Вот я и думаю это я создал перебой в электрике путем манипуляций с БП или просто так совпало и видюха решила отвалиться именно в этот момент. Просто если это БП ее сжёг то наверное и материнка бы сдохла, а она работает и винда запускается нормально.
Купил на авито железную дорогу и блок питания в разобраном состоянии. Всё почистил, поправил контакты и он стал работать. Но! Выдаёт повышенные раза в 1,5 напряжения. Сначала долго ломал голову как он устроен без полупроводников, понял что в качестве выпрямителя работает "металлические селеновый выпрямитель".
То ли он от времени изменил характеристики, то ли что... С обмоток трансформатора идут 5, 7, 11 вольт по мультиметру в режиме измерения переменного тока. А на выходе с селеновым выпрямителем получается 7, 11 и 14,5 вольт. Наверное я чего-то не понимаю, либо мультиметр китайский...
Должно быть 3.5, 5-6, 9 вольт. 3 обмотки. Моторчик локомотива на 9 вольт (0.12А)
Пробовал вместо селена поставить диод или диодный мост, ситуация с напряжениями была только хуже. Кроме того при постоянном, 14.5, мультиметр показывает переменное аж 31 вольт!
Помогите понять, то ли я тупой, то ли реально все параметры у древнего блока питания 60-70-х годов уже ушли. И как это можно вылечить? Трансформатор же по идее не может со временем другое напряжение выдавать? Значит дело в выпоямителе? И чем его можно заменить?
