Премиальная серия блоков питания AMP GH от компании Phanteks появилась на рынке год назад и в сети даже можно найти несколько обзоров этой модели. Речь идет о модели мощностью 1000 Вт, которой хватит практически для любого игрового ПК.
Тем не менее, в процессе исследования образца оказалось, что производитель заменил начинку устройства, оставив все остальное без изменения. Так что можно сказать, что перед вами обзор абсолютно новой модели.
Из отличительных особенностей блока питания стоит отметить высокую эффективность, тихую работу, модульную конструкцию, наличие большого количества удобных для укладки кабелей.
Комплектация и внешний вид
Коробка у блока питания довольно большая и тяжелая. Раза в полтора больше обычного размера. Так что сразу видно, что перед нами топовая модель. Не последнюю роль тут сыграло, конечно, наличие большого количества кабелей питания и их толщина.
На лицевой стороне можно заметить значок сертификата 80+ Platinum, также указана поддержка ATX 3.1.
С обратной стороны производитель перечислил чуть больше характеристик. Тут и вентилятор с гидродинамическим подшипником, скорость которого зависит от температуры, и четыре отдельных кабеля питания видеокарт с разъемами 6+2.
Здесь также находится график скорости вентилятора, на котором показано, что при нагрузке менее 50% он будет останавливаться. Также есть график КПД, на котором мало что можно увидеть.

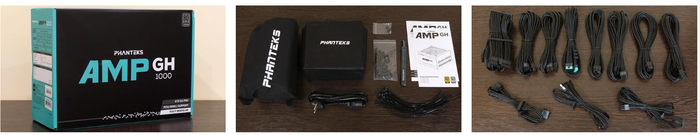

По комплекту поставки видно, что производитель хотел, чтобы все выглядело дорого-богато. Корпус блока и кабели спрятаны в тканевые мешочки.
Кроме самого блока и кабелей тут есть:
Специальные скобы состоят из двух частей и ими можно фиксировать по 4 провода.
Не уверен, что это вообще необходимо, но, если нужно сделать вид более аккуратным, они могут пригодиться. На основном кабеле питания материнской платы и кабеле 12V-2×6 также установлено несколько таких скоб (только более широких), что позволит придать более аккуратный вид системному блоку.

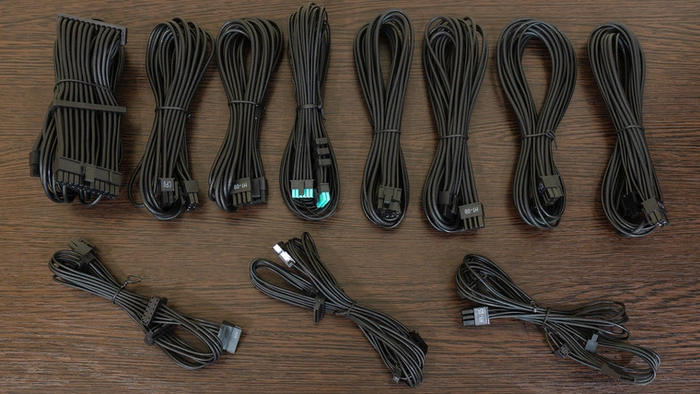

Различных кабелей питания много. Тут есть два кабеля питания CPU, четыре (!) стандартных кабеля для питания видеокарт, кабель 12V-2×6, три кабеля питания периферийных устройств.

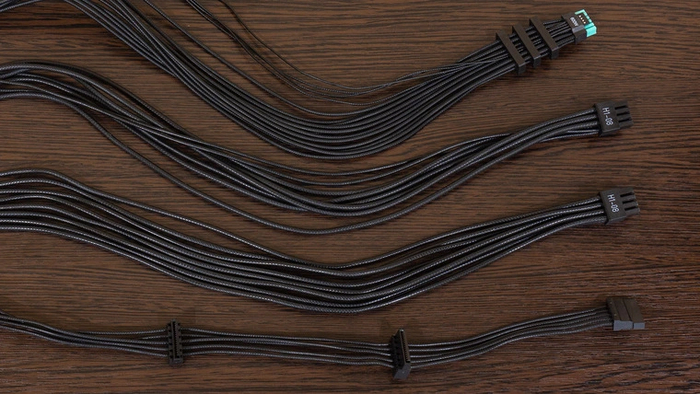

Маркировки на проводах нет. Кроме того, они разной толщины. Кабель 12V-2×6 состоит из немного более жестких и относительно тонких проводов, хотя здесь должны применяться самые толстые провода марки 16AWG.
Кабели питания видеокарты состоят из шести толстых (я бы даже сказал «жирных») и мягких проводов и двух более тонких и жестких (примерно как в кабеле 12V-2×6).
Кабели питания процессора целиком состоят из толстых и мягких проводов, а кабели питания периферии - из более тонких и чуть более жестких. Думаю, на фото ниже можно увидеть, что провода везде разные, при этом непонятно, где именно больше меди.

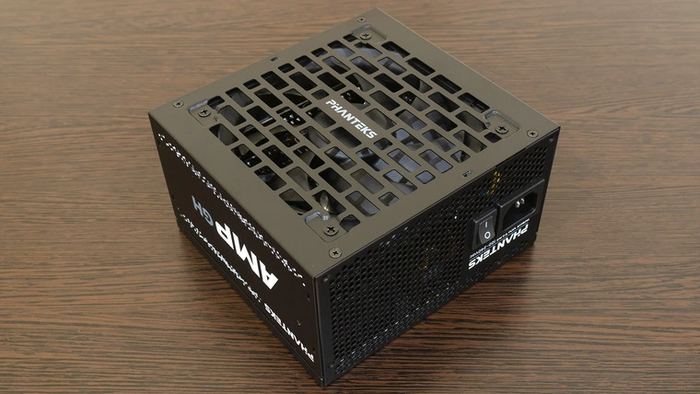

Сам блок питания обычных размеров. Вентиляционная решетка состоит из довольно широких прямоугольных отверстий, расположением напоминающих кирпичную стену. На задней стенке есть выключатель, но нет кнопки включения полупассивного режима.
Сбоку находятся разъемы для подключения кабелей, здесь их целых три ряда. Разъем 12V-2×6 производитель решил не выделять цветом.
У старой ревизии блока есть в наличии всего два ряда разъемов. Именно так их проще всего отличить.

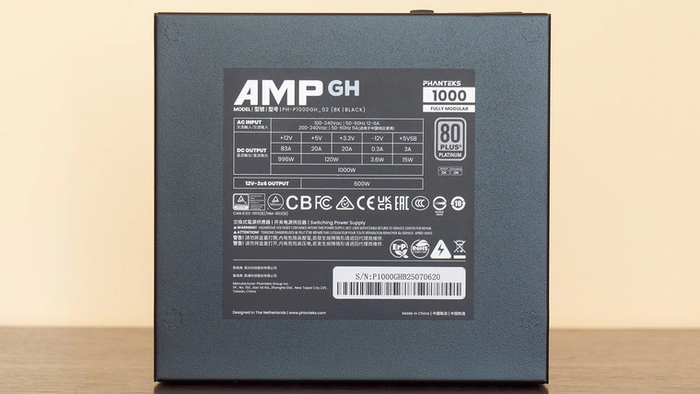

На блоке также есть наклейка с указанием токов и мощности по каждой линии. Код модели (PH-P1000GH_02) здесь имеет цифры 02 на конце, что также указывает на вторую ревизию.
Далее посмотрим на начинку блока.
Внутреннее устройство блока питания

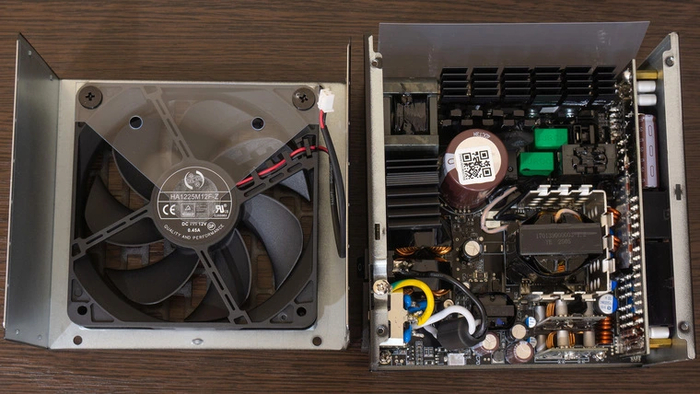

Разбираем блок, открутив четыре винта. Вентилятор подключен через разъем, так что корпус можно без проблем разъединить.
Вентилятор тут используется от Hong-Hua (HA1225M12F-Z), с гидродинамическим подшипником, размеры 120 мм. Максимальный потребляемый ток до 0.45А. Это та же модель вентилятора, которая отлично себя показала в блоке питания от DeepCool. Топология плат у этих двух моделей также немного похожа.
На плате установлено целых 4 радиатора (которые выглядят по-разному), так что за охлаждение можно не переживать.

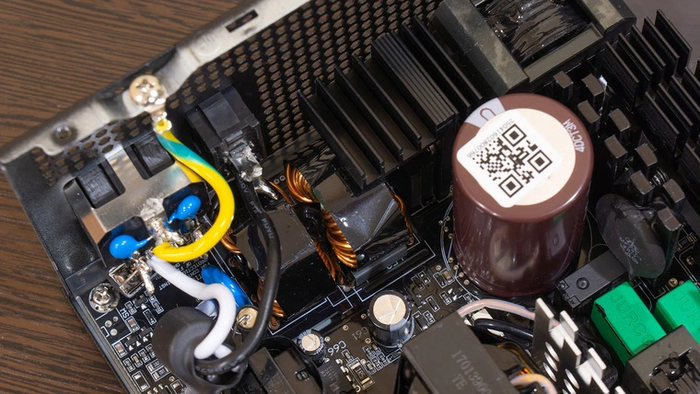

Входной фильтр типовой. На входном разъеме один X- и два Y-конденсатора. На X-конденсаторе можно заметить распаянные SMD-элементы, необходимые для разрядки конденсаторов.
На проводах, отходящих от сетевого разъема, висит ферритовое кольцо, обтянутое термоусадкой. На плате распаяны два больших дросселя, под одним из которых спрятался X-конденсатор.
На отдельном небольшом радиаторе закреплено два диодных моста (маркировку не видно).
Около радиатора стоит большой дроссель APFC, а около него - длинный радиатор с закрепленными элементами APFC и главного преобразователя.
При этом два транзистора APFC закреплены на основном радиаторе (маркировку не видно), а диод – на отдельном небольшом радиаторе (да, целый радиатор для одного диода).
Два транзистора основного преобразователя имеют маркировку OSG60R099FT3 (30A, 650V).
Судя по всему, тут применяется схема полумостового преобразователя, плюс LLC-резонатор, плюс DC-DC преобразователи – стандартный набор для современных качественных блоков питания.
Около радиатора можно заметить пару микросхем. Это CM6500UNX – контроллер APFC, и CM6901T6X – контроллер основного преобразователя (спрятан под платой с выходными разъемами).

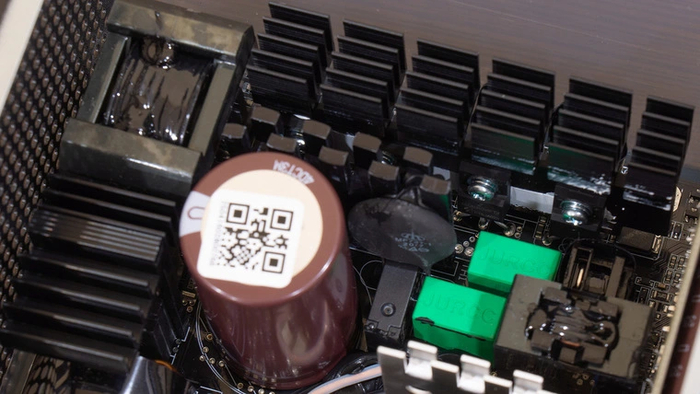

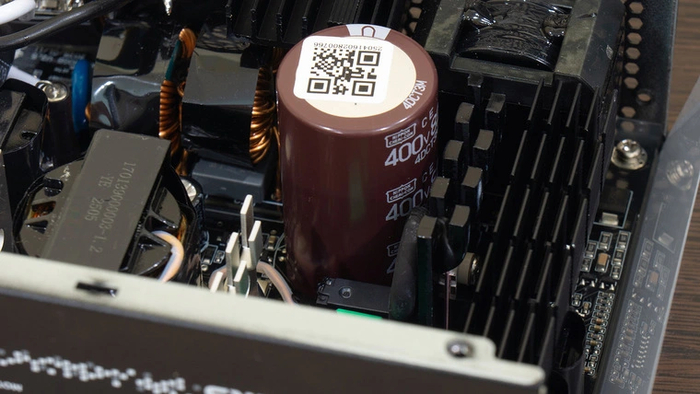

Основной конденсатор выпрямителя от Nippon Chemi-Con имеет ёмкость 820 мкФ. Неплохо.

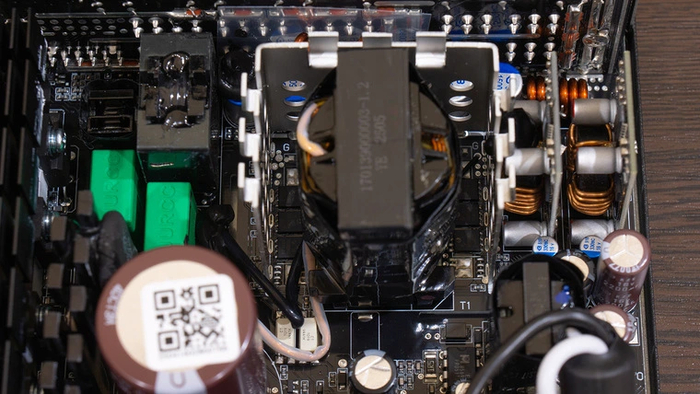

Для получения напряжения 12В здесь используется синхронный выпрямитель, состоящий из шести мосфетов HYG009N04 (40 В, 200А), которые расположены вокруг трансформатора. Для их охлаждения тут используется довольно тонкий П-образный радиатор, впаянный в плату.

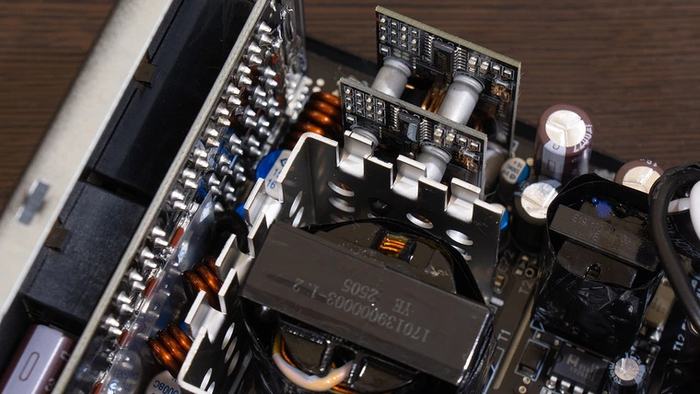

Для получения напряжений 3.3В и 5В используются преобразователи, расположенные на небольших отдельных платах. В основе контроллеры APW7073 и пара мосфетов с маркировкой 3212T (200V, 10A) и 3214T (200V, 10A).
За дежурное напряжение отвечает контроллер EM8569C (на фото внизу справа).

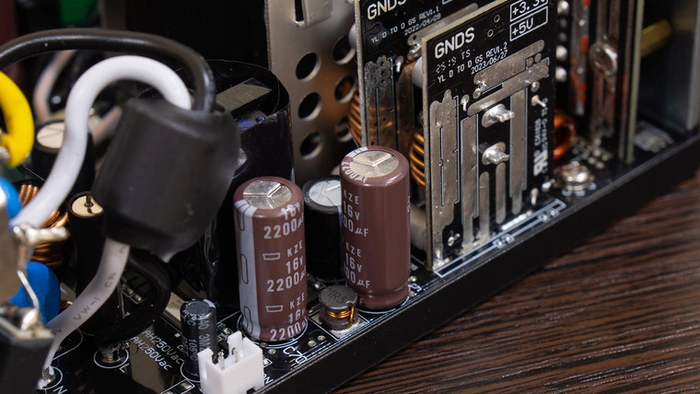

Для фильтрации выходных напряжения тут используются электролитические конденсаторы от Nippon Chemi-Con (коричневого цвета, 3300 и 2200 мкФ) и Rubycon (черные), а также на плате установлено некоторое количество твердотельных конденсаторов.

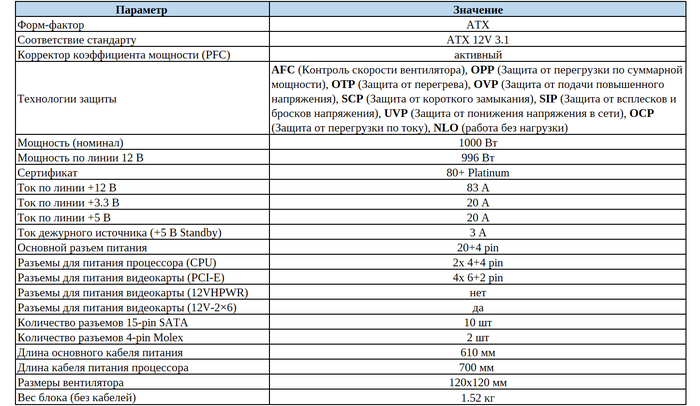

Технические характеристики
Также информация есть на сайте производителя. Однако, там есть фотографии только первой ревизии с двумя рядами разъемов.
Все нужные защиты у блока питания есть. Могу предположить, что данный блок питания построен на платформе Helly Technology, так как схема ну очень похожа на DEEPCOOL PQ850G.
Наличие сертификата 80+ Platinum предполагает высокий КПД, что я далее попытаюсь проверить.
Тестирование

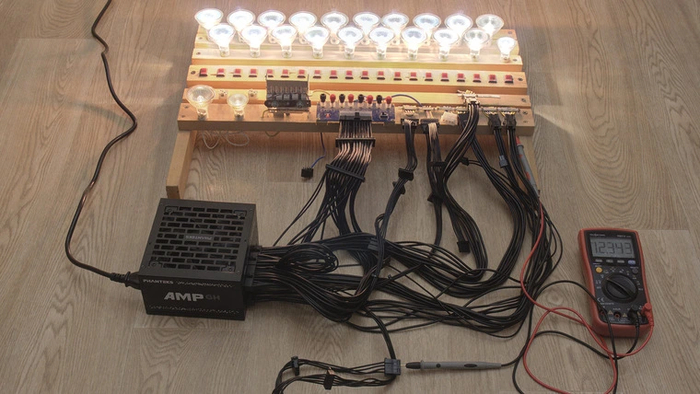

В качестве нагрузки, как обычно, выступят лампы накаливания на 50 и 35 ватт и несколько керамических резисторов.
По линиям 3.3В и 5В нагрузка составляет около 28Вт, что очень примерно соответствует максимальному потреблению обычного ПК. Вся остальная нагрузка была по линии 12В. Максимальное энергопотребление стенда составило 983 Вт.

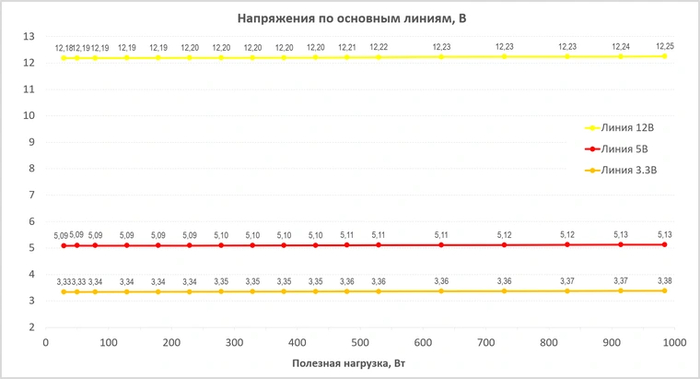

Напряжения по всем линиям у данной модели изначально немного выше номинала. При увеличении нагрузки напряжения также растут.
Максимальные отклонения напряжений от номинала составили: 3.3В – 2.27%, 5В – 2.54%, 12В – 2.1%. Хороший результат.

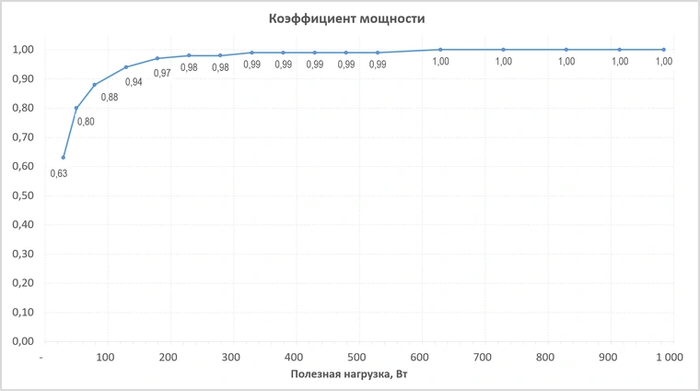

По стандарту 80+ Platinum данный коэффициент мощности должен быть выше 0,94 при нагрузке в 50%, фактическое значение составило 0.99.
Коэффициент мощности увеличивается довольно быстро с ростом нагрузки. При нагрузке выше 600 Вт он становится равен единице. В этом моменте у блока все отлично.

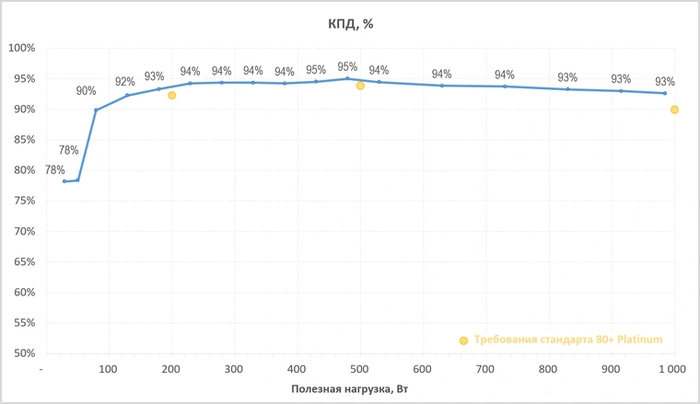

Блок питания показывает хорошую эффективность. Наибольший КПД достигается в диапазоне 250 – 700 Вт, поднимаясь до уровня 94 – 95%. В требования стандарта 80+ блок укладывается.
Отмечу локальный максимум КПД в районе 500 Вт. Именно в этом месте начинает включаться вентилятор. У меня даже промелькнула мысль о том, что производитель специально выбрал полупассивный режим работы для того, чтобы слегка повысить КПД и втиснуться в требования стандарта. Другой причины такого подхода я не нахожу.

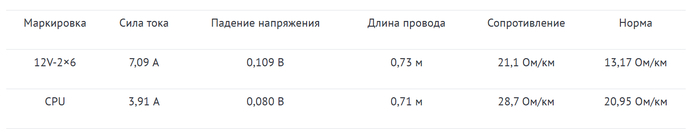

Штатные провода у блока разные, есть мягкие (CPU), есть потвёрже (12V-2×6). Проверю сопротивления путем измерения падения напряжения в проводах. Данные измерений в таблице ниже.
Так как маркировки на проводах нет, укажу просто конкретный кабель питания, сопротивление которого я измерял. Нужно иметь в виду, что провода в кабелях питания CPU и GPU, как правило, имеют толщину 18AWG, а в кабеле 12V-2×6 – 16AWG.
Полученные данные, в целом, совпали с ожиданиями. Провода в кабеле 12V-2×6 имеют большее сечение проводника, хоть и выглядят более тонкими. Сопротивление получилось выше нормы, но не слишком. Провода хорошие, производитель на них не экономил.
Работа вентилятора и нагрев
Вот здесь, пожалуй, скрыта наиболее интересная особенность блока. Производителем заявлен полупассивный режим работы устройства. Включения вентилятора, если верить графикам, стоит ожидать при нагрузке в 500Вт и выше.

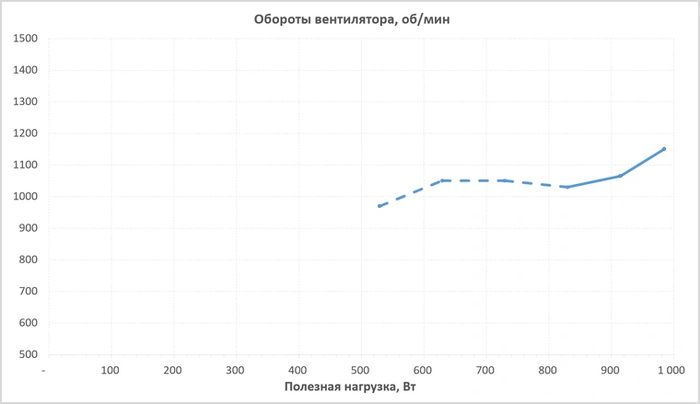

И действительно, пока полезная нагрузка не превышала 500Вт, вентилятор стоял на месте. Затем начал периодически включаться и охлаждать начинку, раскручиваясь примерно до 1050 оборотов с постепенным замедлением. И только после 800Вт нагрузки вентилятор стал работать постоянно.

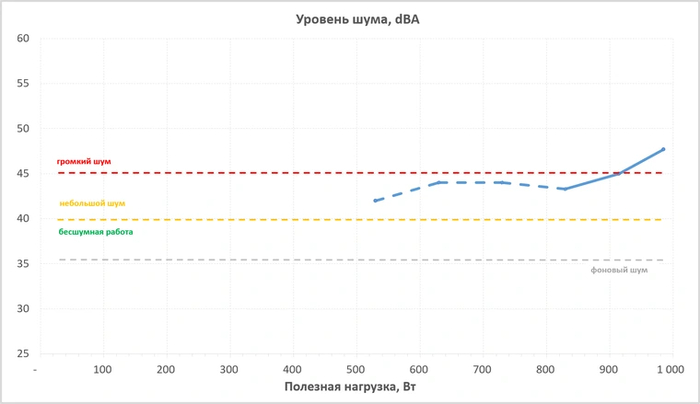

Так как охлаждение происходило на довольно высоких оборотах, вентилятор был хорошо слышен. Особенно на контрасте с бесшумной работой до включения.

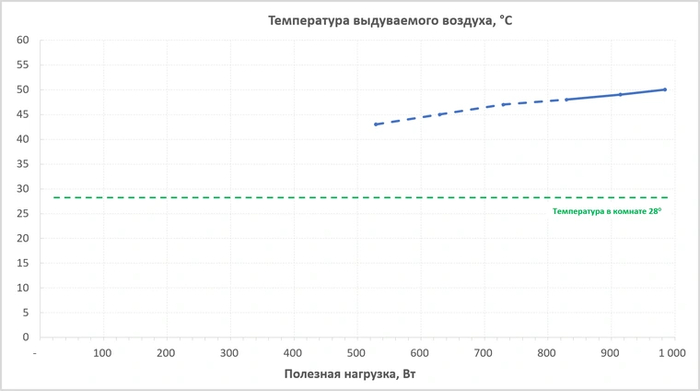

Полупассивный режим работы вентилятора плох тем, что начинка блока неплохо так нагревается. При первых включениях выдуваемый воздух был нагрет до 43 градусов, что позволяет предположить, что температура отдельных элементов блока еще выше – градусов 55-60.
При максимальной нагрузке поток воздуха нагревался до 50 градусов. Но даже в этом случае вентилятор работал на умеренных оборотах.
Выбранный производителем режим работы, на мой взгляд, довольно спорный.
Выводы
Итак, что в итоге. Блок питания PHANTEKS AMP GH 1000W почти всем хорош, но есть один нюанс.
Сначала о том, что понравилось:
высокая мощность, хватит для всего;
высокий КПД;
абсолютно бесшумная работа вплоть до 500 Вт нагрузки;
модульная конструкция;
кабелей много и они достаточно мягкие для комфортной укладки.
Единственная вещь, которая мне не понравилась – это невозможность отключить полупассивный режима работы вентилятора. Я бы предпочел, чтобы вентилятор всегда работал, пусть и с минимальной скоростью. Тем более, что тут применяется довольно удачная модель вентилятора с гидродинамическим подшипником, практически бесшумная на низких оборотах. На рынке есть много моделей, где эта возможность реализована.
Постоянные включения/отключения вентилятора при нагрузке выше среднего заметны и могут вызвать раздражение.
