Замена клавиатуры на HP Elitebook 6930p⁠⁠

Принесли тут недавно лапоть от HP на замену клавиатуры. Причина была неожиданной - надоела, хотим обновить...

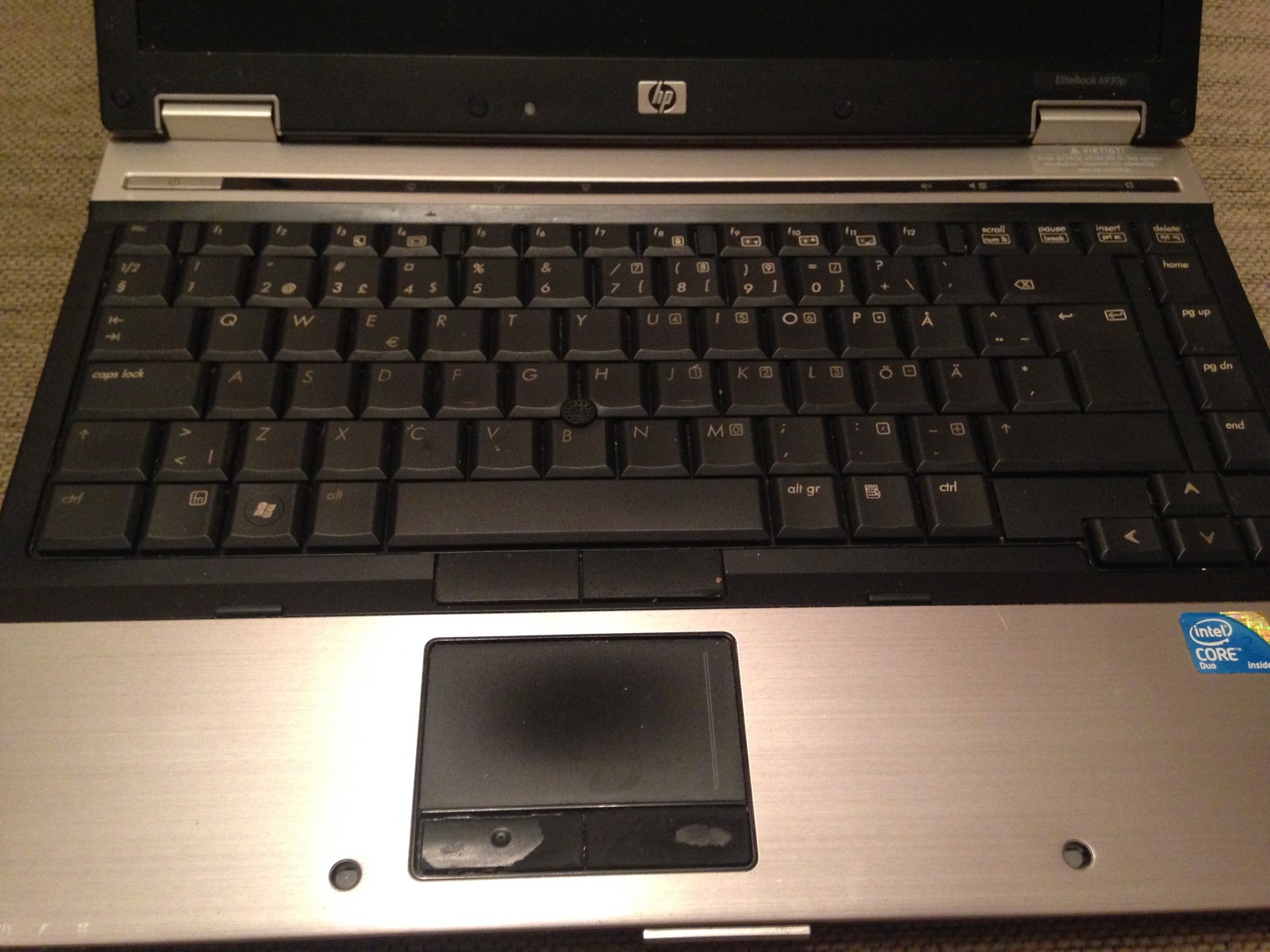

Честно скажу, у старой клавы вид далеко не товарный и Pointing stick (Тензометрический джойстик, ну или клитор по простому говоря) уже помятый изрядно...

Была заказана новая клава с немецкого ebay, после получения был проведен визуальный осмотр на соответствие, а то мало ли китайцы из Германии что перепутают...

Все OK, начинаем замену

1. Отсоединяем АКБ - ! Очень важно !

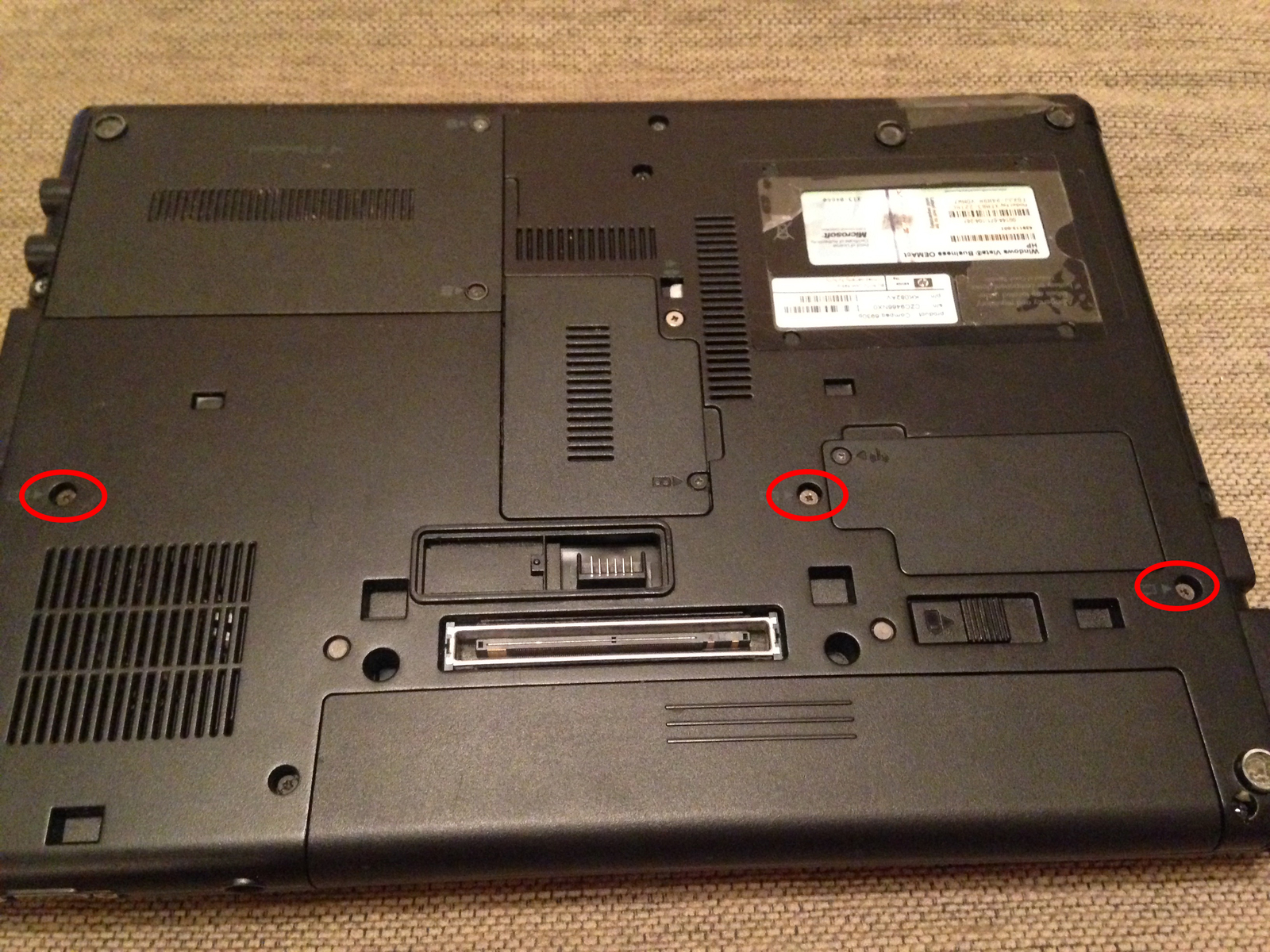

2. Откручиваем подпружиненые винты на нижней части корпуса, они помечены пиктограммой клавиатуры производителем и моими красными эллипсами

3. Освободив винты клавиатуры переворачиваем лаптоп в нормально положение, открываем экран и сдвигаем пластиковые фиксаторы "на себя"

4. Приподнимаем клавиатуру со стороны экрана на сантиметр и тянем по направлению к экрану пока не освободится ее нижняя часть

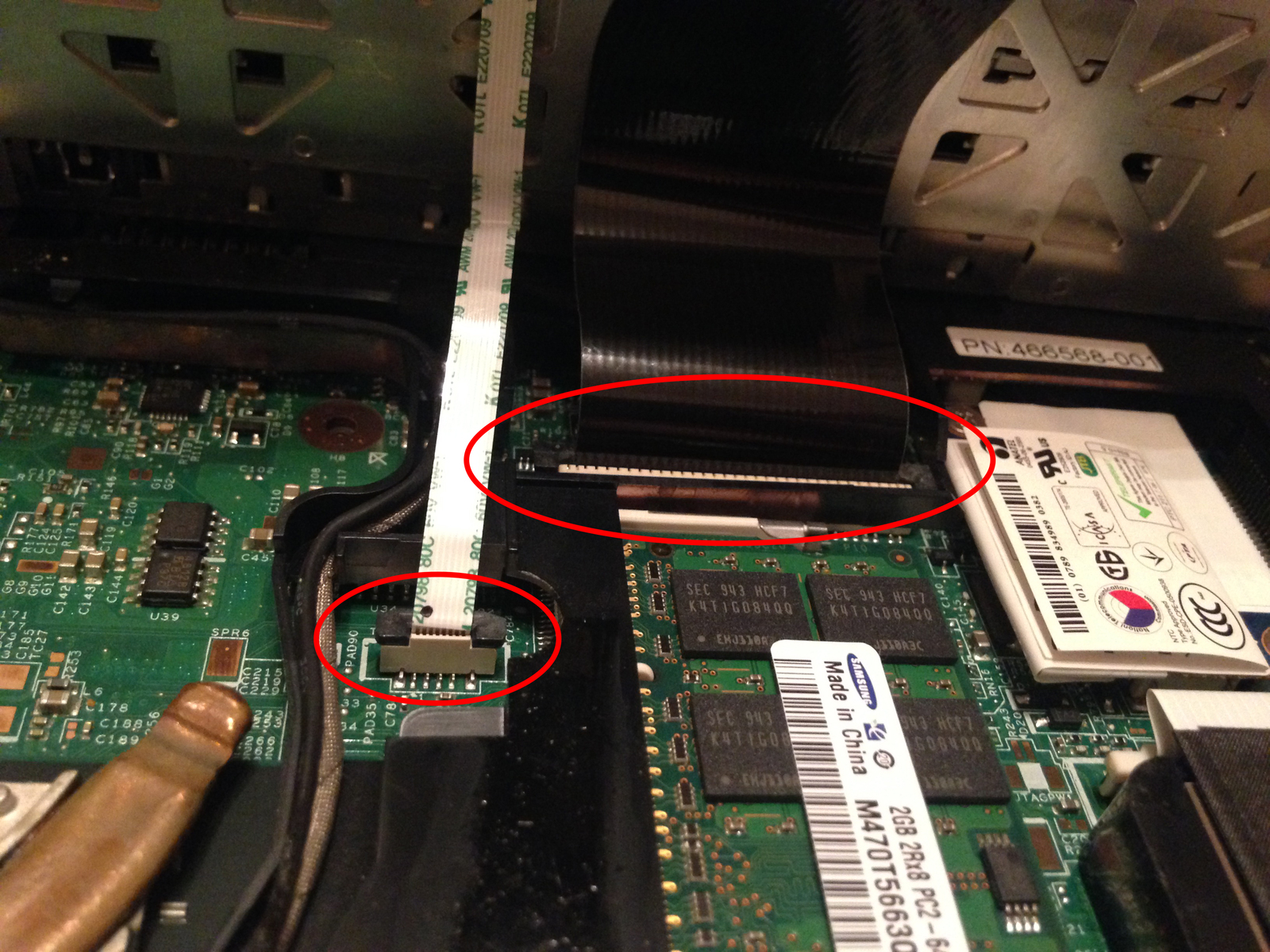

5. После этого приподнимаем нижнюю часть и видим два подключенных к "мамке" шлейфа

6. Освобождаем шлейфы из коннекторов и снимаем клавиатуру

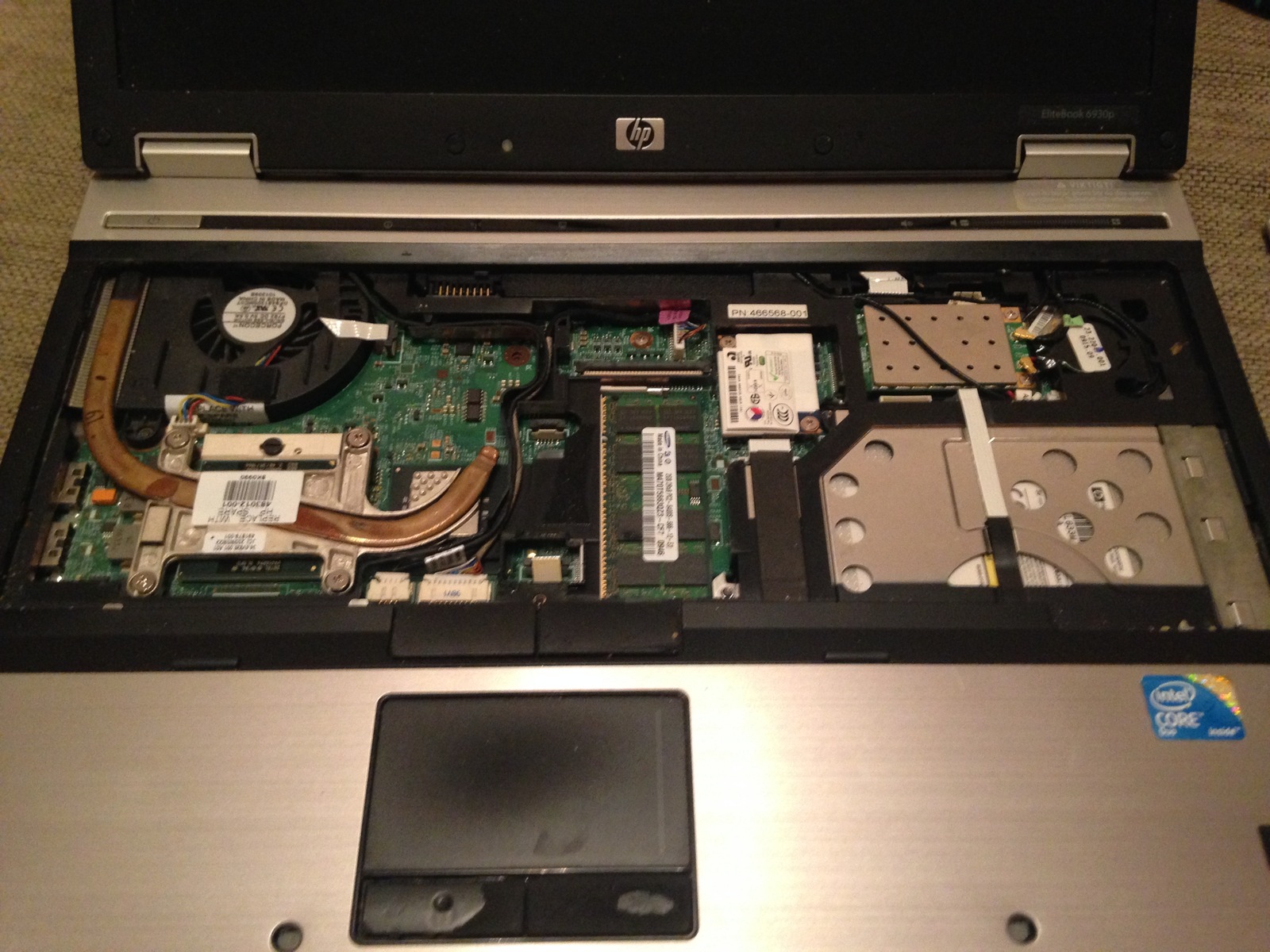

7. Так как почти весь "фарш" прячется под клавой (удачная компоновка в случае ремонта) то попутно можно сделать:

-Продуть "мамку", кулер и радиатор сжатым воздухом

-Поменять термопасту

-Заменить при необходимости WiFi модуль

-Заменить при необходимости модуль оперативной памяти (в этой модели лаптопа их два и второй модуль находится с нижней стороны корпуса под крышечкой с пиктограммой)

8. Так как китайцы все же накосорезили и прислали новую клаву с немного поломаным коннектором шлейфа для Pointing stick, то я решил переставить шлейф с родной клавы и оставить новый "про запас"

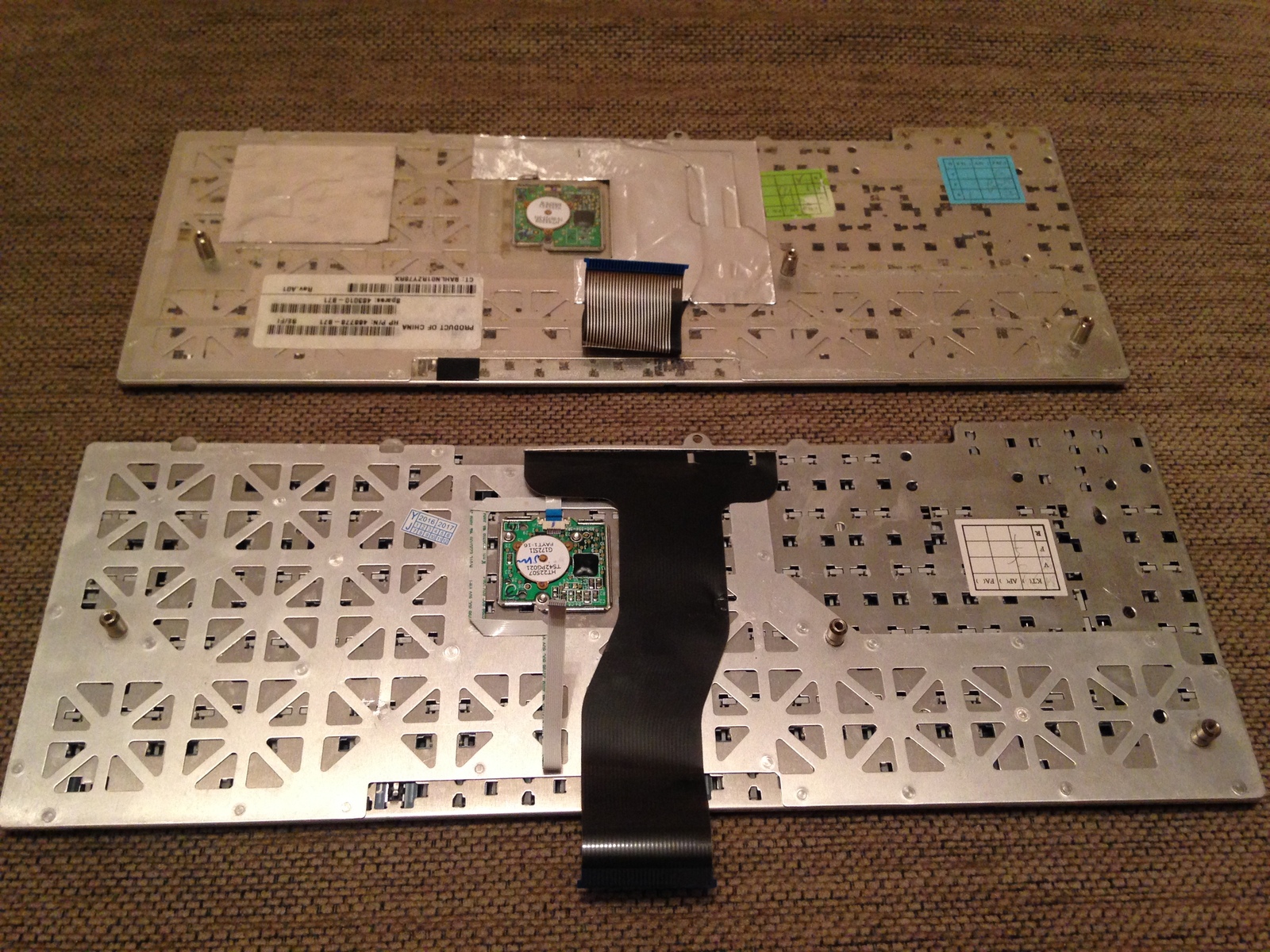

Сверху клава старая, снизу новая

9. Подключаем шлейфы новой клавы в соответствующие коннекторы на мамке

10. Установку клавиатуры начинаем с нижней части, она должна своими "ушками" въехать в пазы, после этого закрываем пластиковые фиксаторы в верхней части

11.  Переворачиваем лаптоп днищем и закручиваем подпружиненые винты

Монтаж/демонтаж закончен

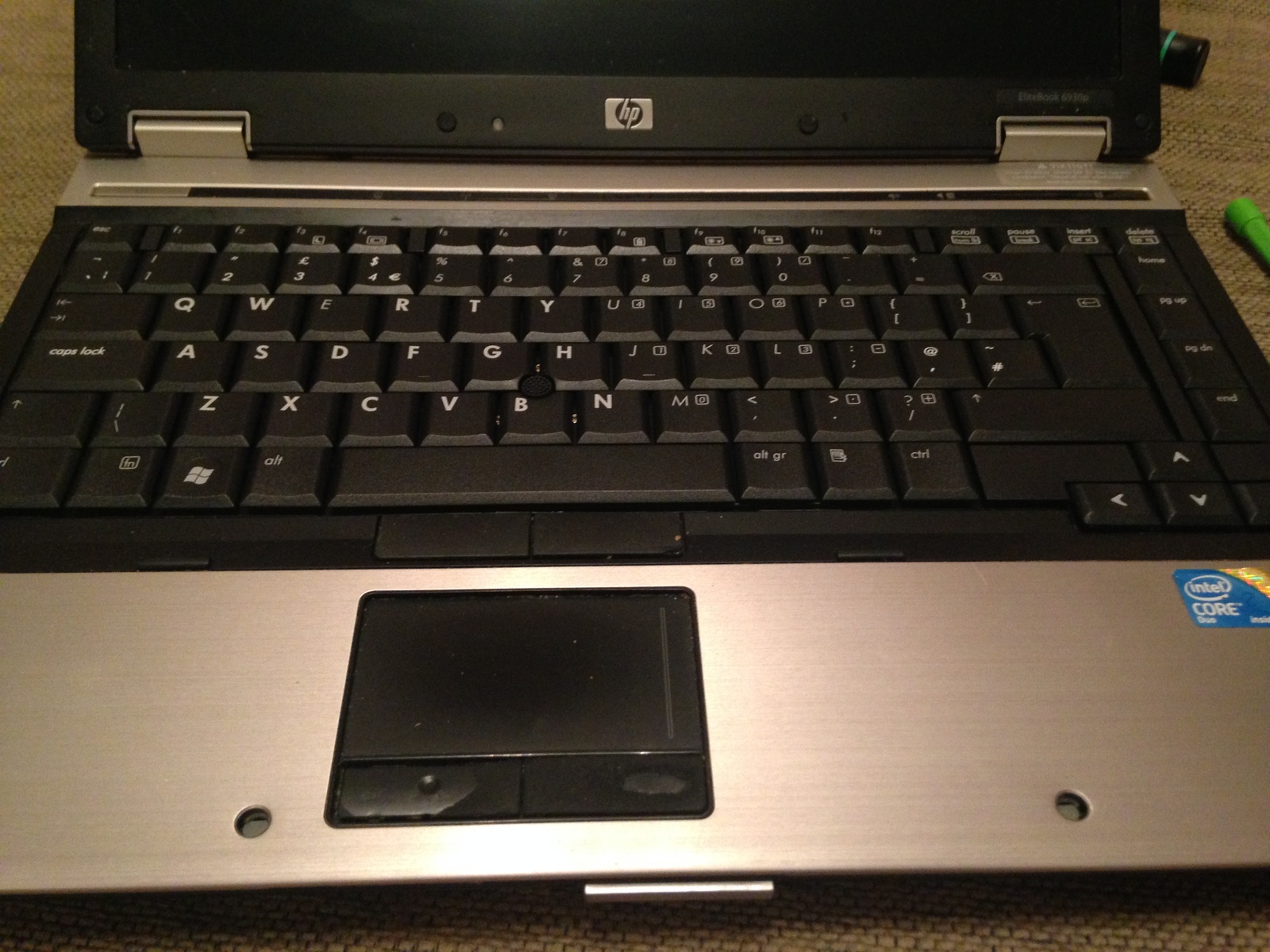

Включаем ноутбук и проверяем работоспособность новой клавиатуры

Все работает - клиент доволен - я доволен - все живы и здоровы

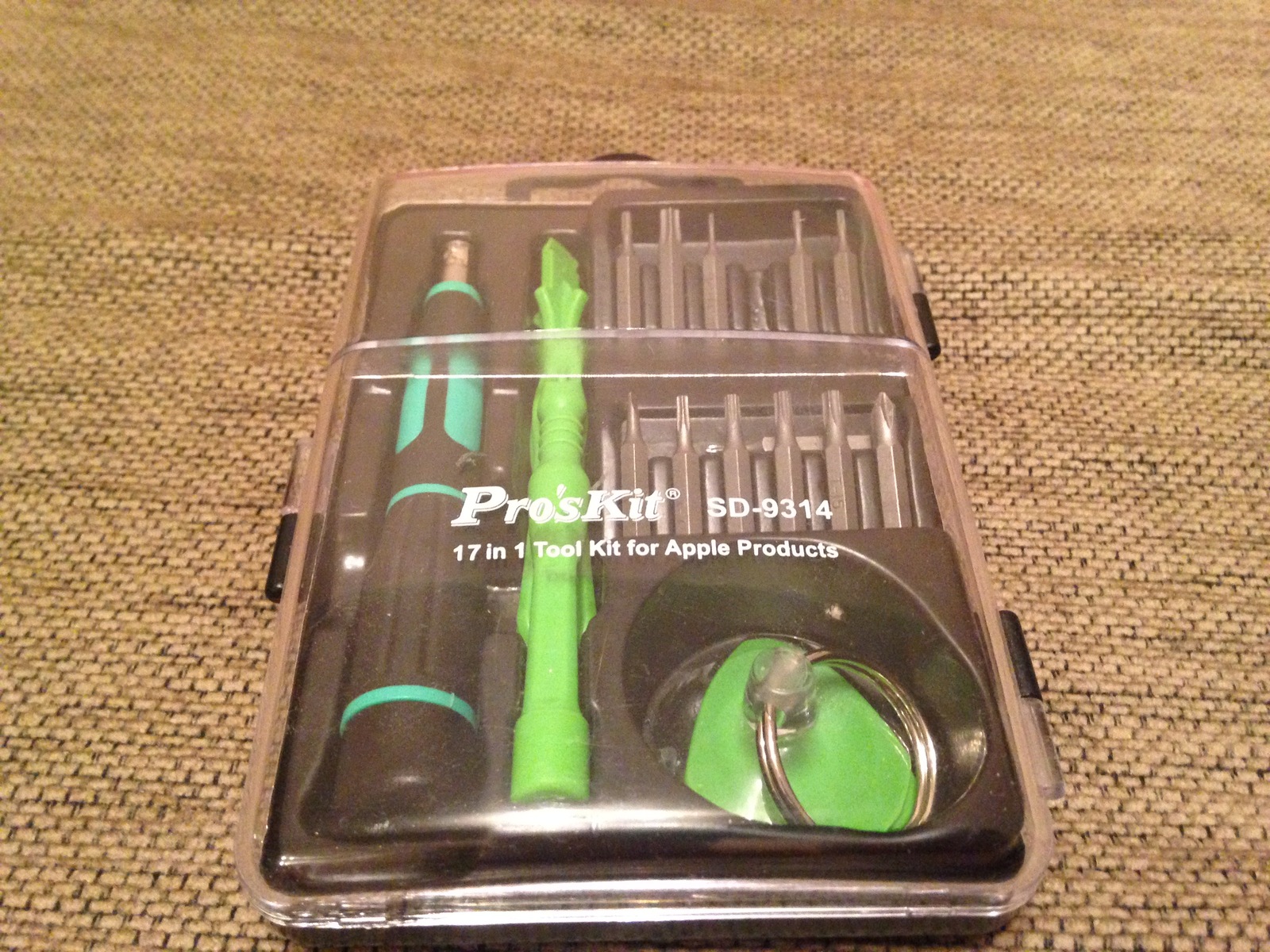

Если кому интересно, то разбор я осуществляю вот таким инструментом
