В старую колонку новый Bluetooth
Захотел строительные будни музычкой скрасить. Да и киношки вечерами с нормальным звуком смотреть в бытовке. Посмотрел колонки блютусные, и в лом мне стало 15-20 к отдавать. Вспомнил, что видел тут посты по колонкостроительству и нашел пару штук раз , два
А уважаемый @Mayeuski не отказал в консультации.
Дома валялся центральный канал NS-C55 от ямахи. Качество звука , в свое время не устроило, мелкие фронтухи приспособил на тылы в домашнем кинотеатре, а эта деревяха без дела пылилась.
Аккуратно разобрал
Пошарил на китайском сайте и заказал усилок , твиттеры , контроллер заряда на 4 батареи 18650 , переключатель , USB-C разьем и плату повышения напряжения
Набросал в скечапе переднюю панель

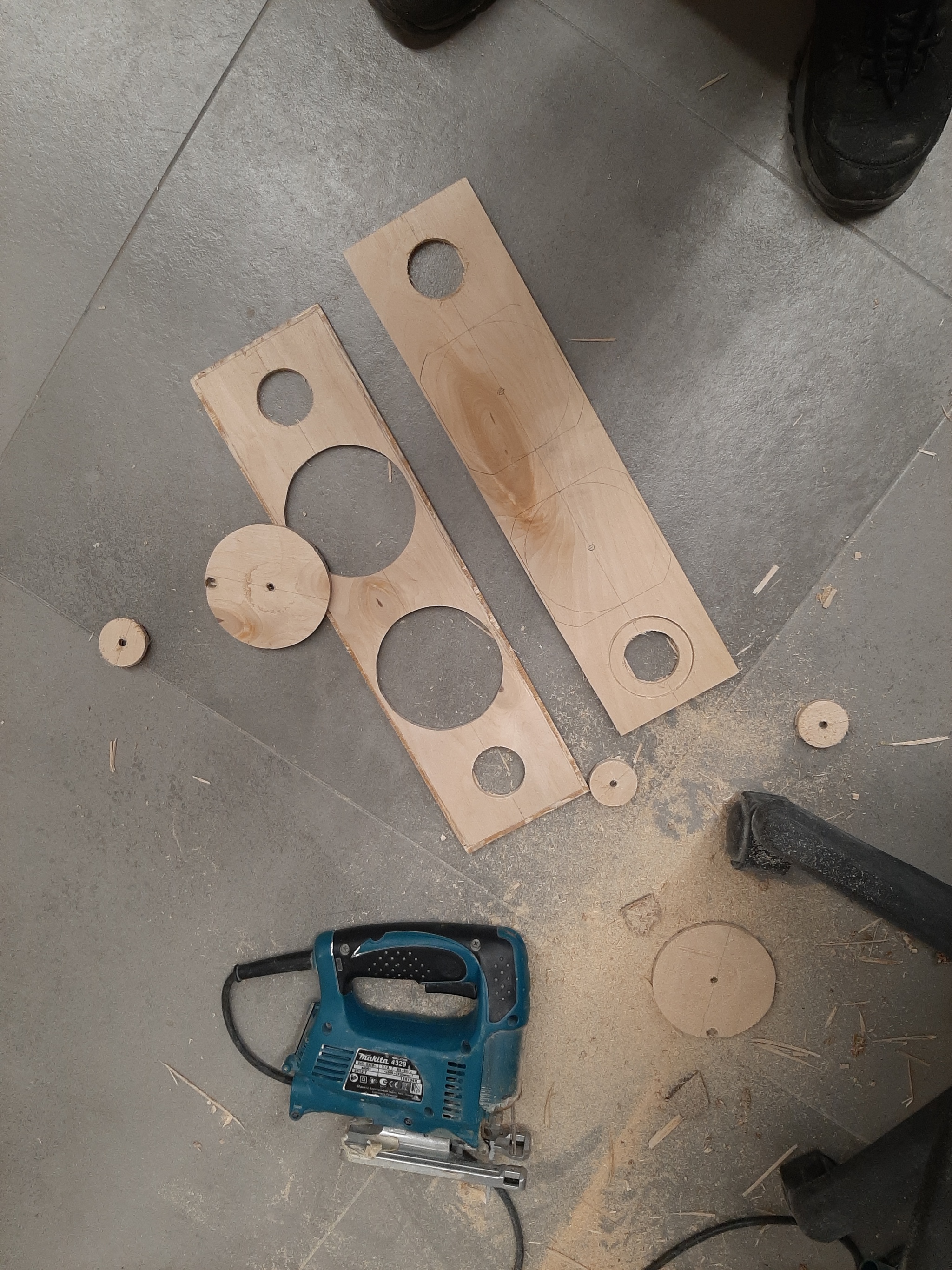

Нарезал фанеру 5мм
Склеил половинки
Вклеил в корпус колонки перегородку , чтоб каналы разделить
Приклеил термоклеем к фанерке аккумуляторы, спаял
Собрал все в кучку, подключил. Работает !!! Только повышающая плата задымила и сказала что не хочет ничего повышать а тупо выдавала напряжение что на входе. Хорошо что две купил.

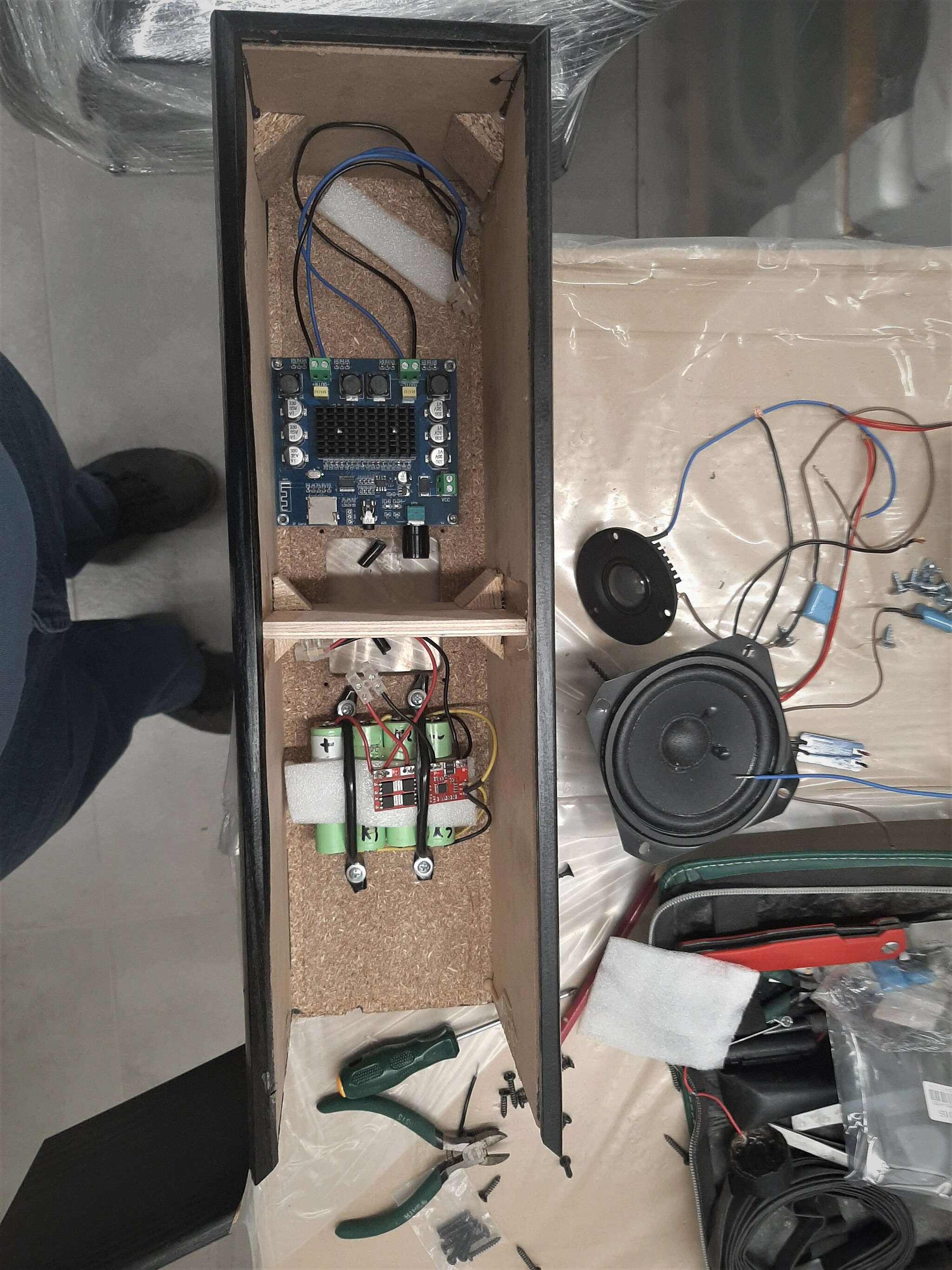

Усилок прикрутил через прокладку из вспененного полиэтилена, двумя шурупами так, чтобы можно было ручку громкости крутить и проявив чудеса ловкости до гнезда флешки дотянуться через отверстие сзади. Блок батарей закрепил двумя полосками изоляции.
Собрал корпус. На твиты, последовательно повесил кондеры 3,3мкФ, прикрутил динамики, подключил все на винтовые клеммы. Включил. И это чудовище заиграло !
От звука отторжения нет. Даже басы какие-то даёт.
Вырезал заднюю панель из металла, потом понял что не смогу в нее врезать разьем USB, слишком близко контакты, пока так будет. Зимой из пластика изготовлю.
Натурные испытания.
Все отлично работает, звуг мягкий воздушный, на средних обертонах, в средненизком диапазоне легкое поцокивание, это, скорее всего, из за оцинкованных саморезов. надо будет потом на аудиофильские заменить...
Чукча нифига не радиотехник, или как вот это вот все называется. Паяльник дома чтобы руки греть. Поэтому не ругайтесь, все равно ничего не пойму.
