Токарев из дерева

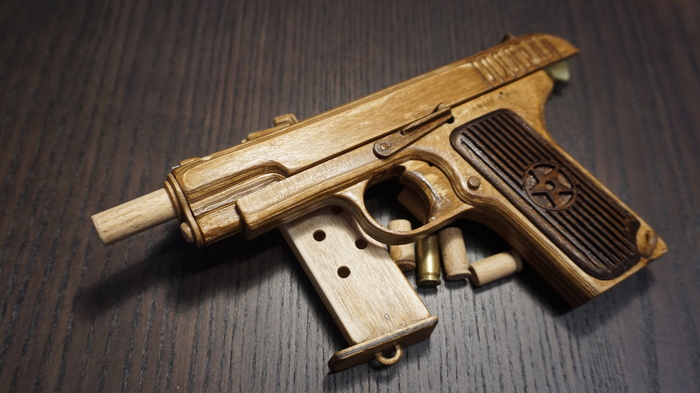

Мое хобби это "пистолетики" из дерева, стреляющие канцелярскими резинками. Похожие на оригинал, со сложной механикой и большим количеством частей. Сегодня я хочу представить  экземпляр своей коллекции, такой же символ войны как ППШ и Т-34, пистолет Токарева, ТТ-33 из дерева.

Токарев из дерева Изделия из дерева, Пистолет ТТ, Своими руками, Хобби, Поделки, Длиннопост, Видео

Как сказано выше, пистолет "стреляет" резинками, во время выстрела откатывается затвор и выбрасывается стрелянная гильза. При израсходовании "гильз" пистолет встает на затворную задержку. Магазин соответственно вынимается.  Возможна неполная разборка.

Токарев из дерева Изделия из дерева, Пистолет ТТ, Своими руками, Хобби, Поделки, Длиннопост, Видео

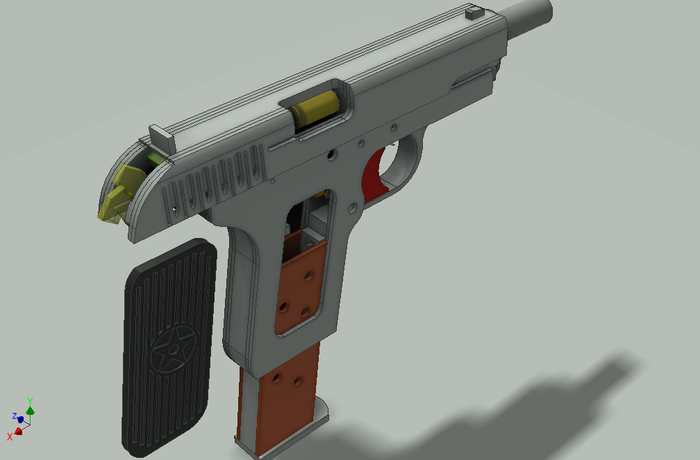

Начал работу с создания 3Д модели. Вместе со сбором материалов для постройки, хороших чертежей и фотографий на это ушло около месяца вечерами. Зато теперь на вскидку отличаю предвоенные версии Токарева от послевоенных и прочих китайско-румынских поделок.

Токарев из дерева Изделия из дерева, Пистолет ТТ, Своими руками, Хобби, Поделки, Длиннопост, Видео

Затем пропилил детали на домашней ЧПУ. Вышло всего 4 листа А4, около 100 частей. Материал  - фанера 2мм и 4 мм. Фанера не айс. В следующих моделях уже начал применять ценные породы дерева: орех, махагони, грушу, дуб - оно того стоит.

Токарев из дерева Изделия из дерева, Пистолет ТТ, Своими руками, Хобби, Поделки, Длиннопост, Видео

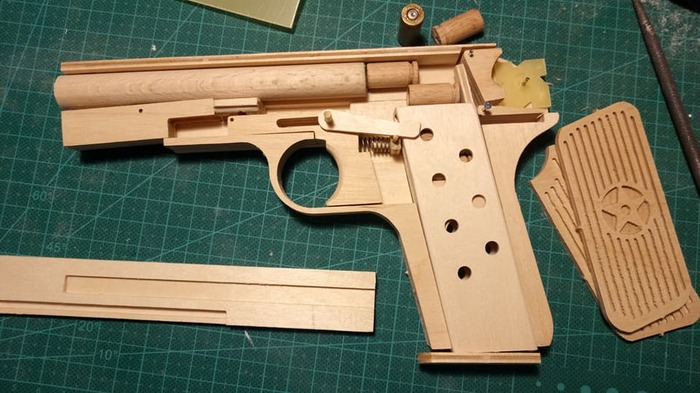

Здесь видно компановку будующего механизма. Принцип работы в двух словах обьяснить сложно, по крайней мере я не возьмусь. Да и пост этот больше для эстетических целей.

Токарев из дерева Изделия из дерева, Пистолет ТТ, Своими руками, Хобби, Поделки, Длиннопост, Видео

Первые детали в сборе, с этого момента до конца еще три недели.

Токарев из дерева Изделия из дерева, Пистолет ТТ, Своими руками, Хобби, Поделки, Длиннопост, Видео

В магазин можно пихать настоящие гильзы 9мм, при стрельбе они прикольно звенят по полу. Я знаю, что у ТТ другой патрон, просто эти гильзы короче и попроще в изготовлении.

Токарев из дерева Изделия из дерева, Пистолет ТТ, Своими руками, Хобби, Поделки, Длиннопост, Видео

Что-то уже вырисовывается! Здесь я приступил к доводке механизмов до ума. Это бесконечный цикл из сборки - разборки - тестовых стрельб и так тысячу раз.

Местами я был готов выкинуть изделие в печку.

Токарев из дерева Изделия из дерева, Пистолет ТТ, Своими руками, Хобби, Поделки, Длиннопост, Видео

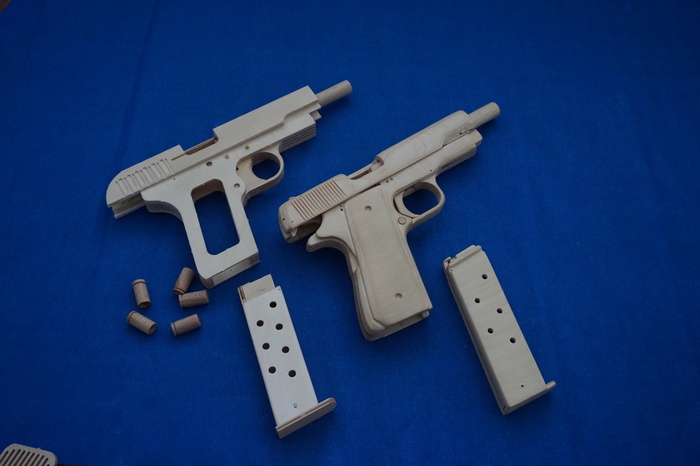

Полуготовый ТТ и 1911 вместе.

Токарев из дерева Изделия из дерева, Пистолет ТТ, Своими руками, Хобби, Поделки, Длиннопост, Видео

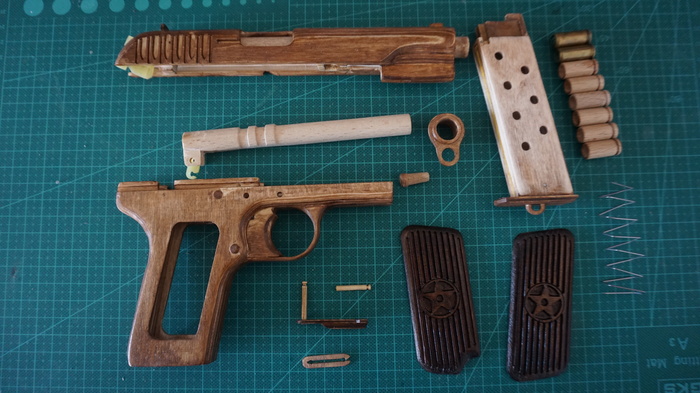

В разобранном виде. Похоже на настоящие детали.  Неполная разборка у моей поделки почти на 100% как у оригинала.

Токарев из дерева Изделия из дерева, Пистолет ТТ, Своими руками, Хобби, Поделки, Длиннопост, Видео

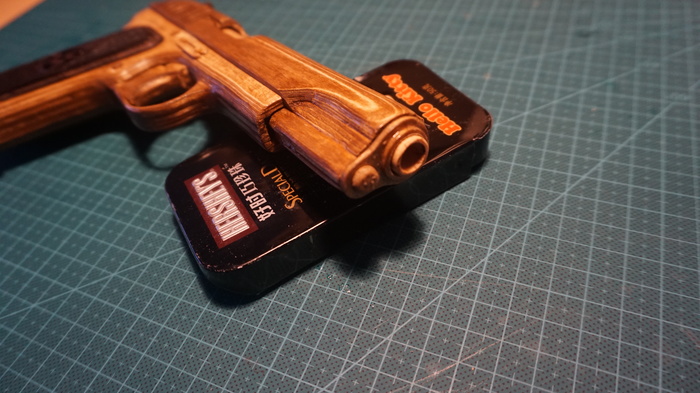

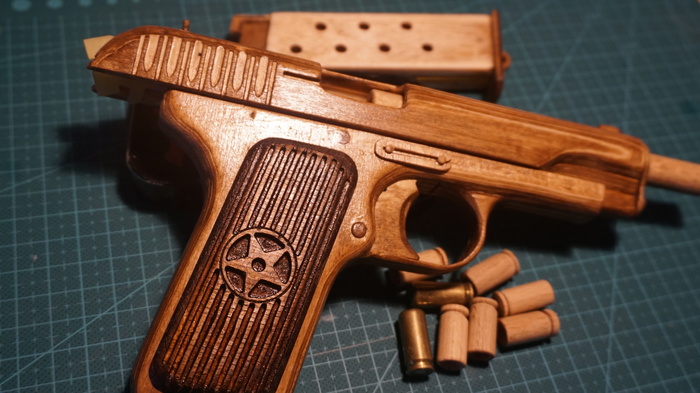

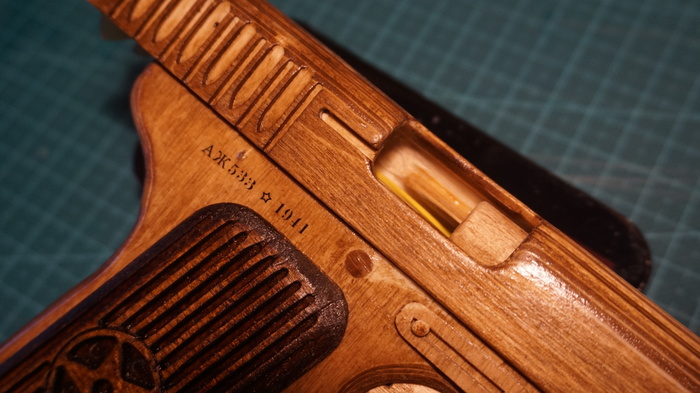

Покрываем морилкой и лаком. Оживляем надписями. Готово.

Токарев из дерева Изделия из дерева, Пистолет ТТ, Своими руками, Хобби, Поделки, Длиннопост, Видео

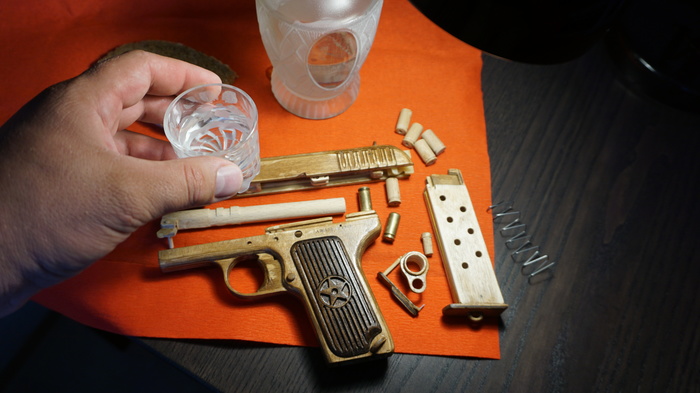

Сразу отвечу на наиболее частый вопрос: "На х...я?"  - "Для души. Я так отдыхаю."

Токарев из дерева Изделия из дерева, Пистолет ТТ, Своими руками, Хобби, Поделки, Длиннопост, Видео
Токарев из дерева Изделия из дерева, Пистолет ТТ, Своими руками, Хобби, Поделки, Длиннопост, Видео

Как работает:

Спасибо за внимание.
