Технические металлические двери ДСВ и ДСН: производство, характеристики и применение
Технические двери являются важным элементом системы безопасности и защиты различных помещений. Они применяются для обеспечения доступа в технические, подсобные и служебные помещения, а также для организации безопасного перемещения между различными зонами объекта.
Классификация технических дверей
По назначению различают следующие типы технических дверей:
ДСВ (дверь стальная внутренняя) — для внутренних помещений
ДСН (дверь стальная наружная) — для установки в наружных проемах
Условные обозначения дверей по ГОСТ 31173—2016, расшифровка:
- по назначению:
ДСН — дверной стальной блок наружный,
ДСВх — дверной стальной блок входной с лестничной клетки,
ДСВ — дверной стальной блок внутренний,
ДСВв — дверной стальной блок внутренний для вспомогательных помещений,
ДСУЗ — дверной стальной блок с усиленными защитными функциями;
- по конструктивному исполнению:
Дп — двупольный,
Оп — однопольный,
Прг — с порогом,
Брг — без порога,
Л — левого открывания,
Пр — правого открывания,
Вн — открывание внутрь помещения,
Н — открывание наружу,
П2лс — с полотном из двух стальных листов,
Пкомб — комбинированный,
Псп — с дверным полотном типа «сэндвич»,
О — обычное исполнение,
УЗ — с усиленными защитными функциями (взломоустойчивые)
Пример условного обозначения дверного стального блока наружного, однопольного, правого открывания, с порогом, с открыванием наружу, с полотном из двух стальных листов, класса прочности М3, обычного исполнения:
ДСН, Оп, Пр, Прг, Н, П2лс, М3, О — ГОСТ 31173—2016
Пример обозначения в проекте
Очень часто в проектах можно встретить требования к дверям в соответствии с ГОСТ 31173-2003, в нем обозначения немного отличаются.
Пример условного обозначения:
ДСВ ДКН 2100-1270 М3 ГОСТ 31173-2003 - дверной блок стальной внутренний, двупольный, с замкнутой коробкой, с открыванием полотен наружу, обычного исполнения, класс прочности - М3, высотой 2100 мм, шириной 1270 мм.
Структура условного обозначения дверных блоков по ГОСТ 31173-2003:
Дверные блоки классифицируют по основным механическим характеристикам на классы прочности, однако в ГОСТ 31173-2003 и ГОСТ 31173—2016 значения определяются совершенно по-разному. На это всегда нужно обращать внимание.
Так, к примеру, стандартная техническая дверь (с толщиной металла от 1.2мм до 1.5мм) по ГОСТ 31173-2003 соответствует классу М2, при этом в ГОСТ 31173—2016 у конструкции будет класс прочности - М3.
Далее, если в проекте указаны более прочные двери (толщина металла от 2мм) то по ГОСТу 31173-2003. этим дверям будет соответствовать показатель - М1, в то же время по ГОСТу 31173—2016 будет показатель М5.
Таблица классов прочности дверей по ГОСТ 31173-2003
Таблица классов прочности дверей по ГОСТ 31173-2016
Технические характеристики
Основные параметры технических дверей:
Габаритные размеры: от 800×1900 мм до 1200×2400 мм
Масса: от 35 до 80 кг
Класс прочности: М1, М2, М3
Звукоизоляция: от 25 до 35 дБ
Теплоизоляция: от 0,3 до 0,8 м²·°C/Вт
Конструктивные особенности
Основные элементы конструкции:
Дверной короб из стального профиля
Дверное полотно с ребрами жесткости
Уплотнительные контуры
Противосъемные штыри

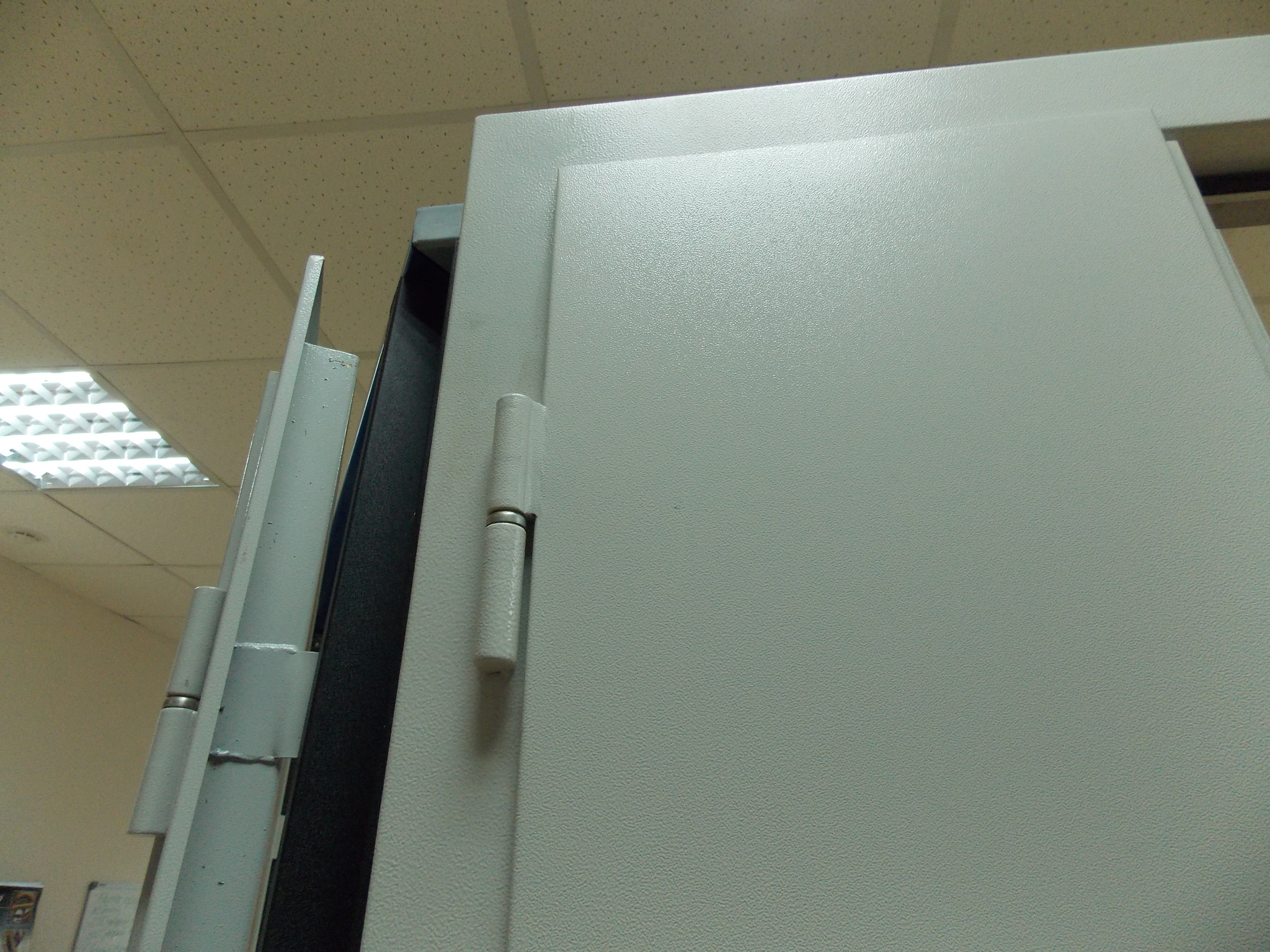

Петли усиленные
Запорная фурнитура
Стандарты и нормативные документы
Производство технических дверей регламентируется следующими стандартами:
ГОСТ 31173-2016 — двери стальные наружные
ГОСТ 31173-2003 — двери стальные внутренние
ГОСТ 24698-81 — двери для жилых и общественных зданий
СНиП 21-01-97 — пожарная безопасность
Материалы изготовления
Основные материалы для производства:
Сталь холоднокатаная толщиной 1,2-2,0 мм
Минеральная плита для изоляции
Порошковые полимерные покрытия
Уплотнители из EPDM-резины
Фурнитура из оцинкованной стали
Виды отделки
Варианты отделки технических дверей:
Порошковое полимерное покрытие
Оцинкованное покрытие
Ламинированные покрытия (МДФ, ХДФ и т.п.)
Винил
Металлические панели
Особенности подбора дверей
При выборе технических дверей необходимо учитывать:
Назначение помещения
Условия эксплуатации
Температурный режим
Влажность помещения
Требования к звукоизоляции
Класс безопасности
Специальные исполнения
Варианты специальных технических решений:
Двери с решеткой — для естественной вентиляции

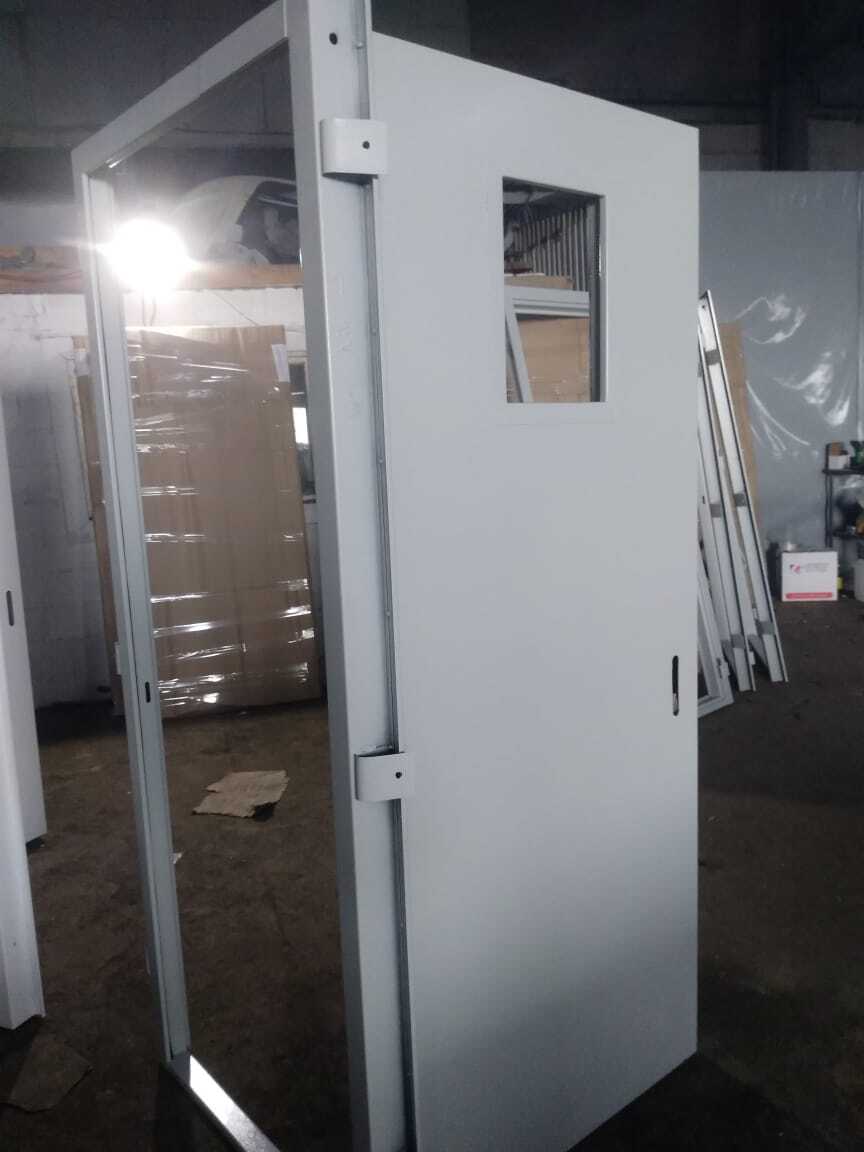

Двери с окном
Усиленные конструкции
Противопожарные исполнения
Звукоизолирующие варианты
Применение в различных помещениях
Двери для технических помещений используются в:
Подвальных помещениях
Чердачных пространствах
Служебных помещениях
Складских зонах
Инженерных помещениях
При выборе технических дверей необходимо учитывать:
Климатические условия региона
Температурные перепады
Влажность воздуха
Механические нагрузки
