Занимаюсь вскрытием, заменой и установкой замков почти 9 лет.

Сегодня будем устанавливать врезную броненакладку.

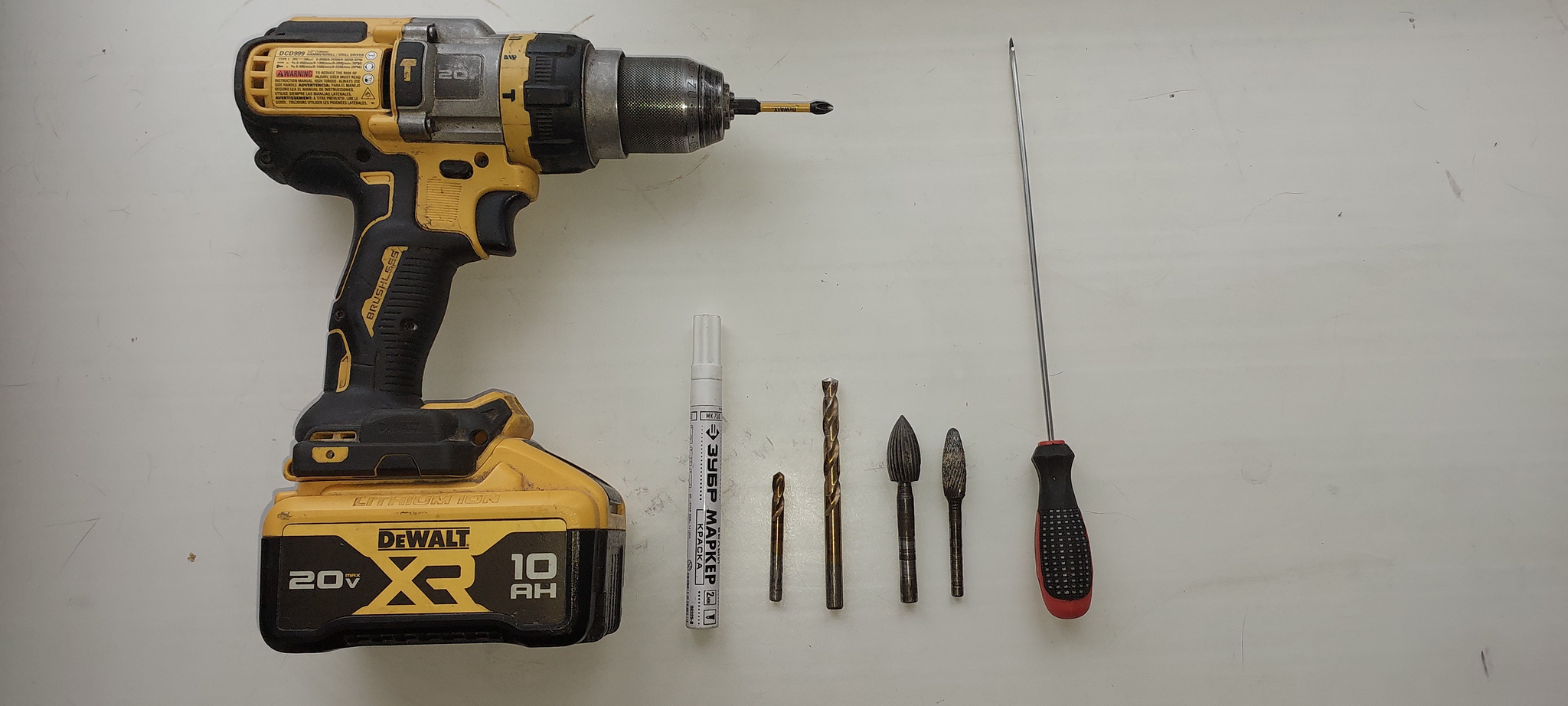

Инструмент который нам понадобится:

Шуруповерт с битой PH2 ( ну или любая другая адекватная сверлилка).
Маркер. Желательно белый, его лучше видно на темных поверхностях.
Короткое сверло 5-6мм.
Сверло 8 или 12мм
Борфреза диаметром от 10мм и выше. Она же шарошка.
У меня их две так как у меня нет сверла 12мм.
Ну и опциально тонкая отвертка.

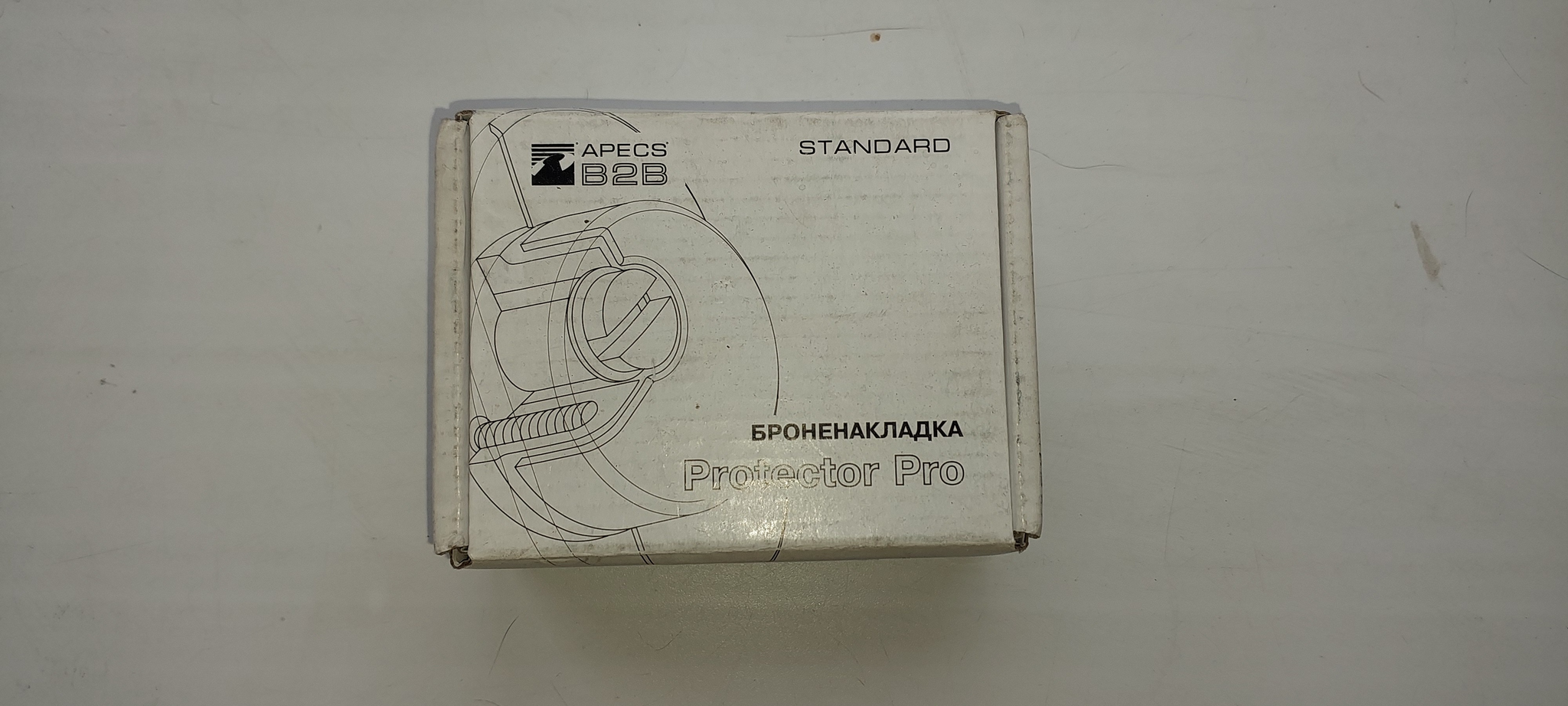

Итак броня:

Апекс протектор. Вполне неплохая и главное не дорогая броненакладка.
Броня настоящая из твердой закаленной стали.
Обычные сверла ее сверлить не будут. Даже кобальт не просверлит.
Собственно в этом и заключается смысл ее установки.
Она защищает замок от высверливания и от вырывания/переламывания цилиндра.

Внимание!

Не на любой замок можно установить броненакладку!

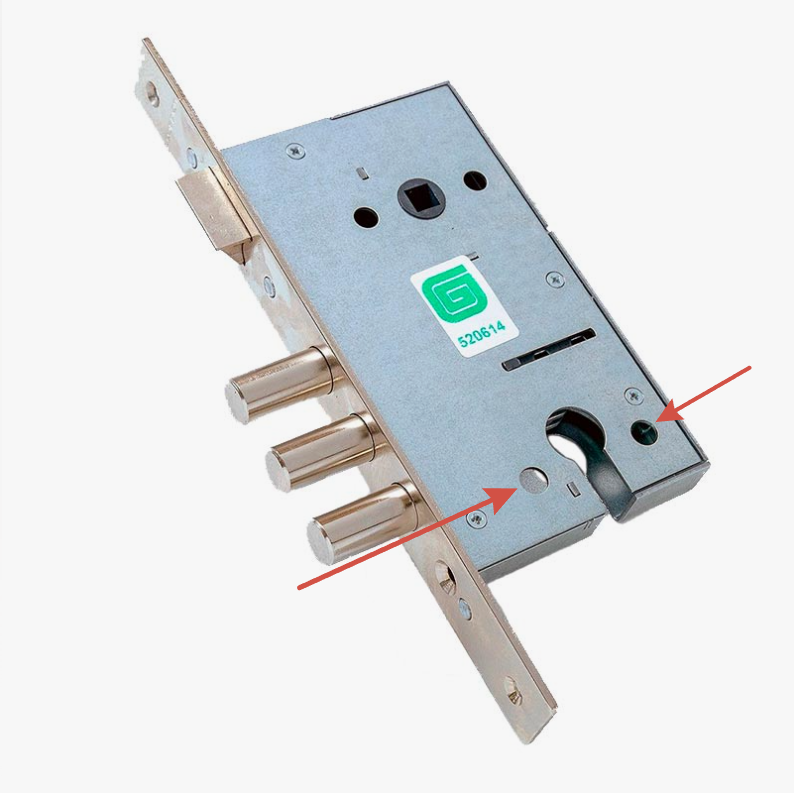

В корпусе замка должны быть сквозные отверстия для крепежных болтов брони.
Если таких отверстий нет, то придется либо менять корпус замка на аналогичный, но с этими отверстиями либо смириться и жить без брони.

Единственный минус этой броненакладки это скудная комплектация. Нет внутренней декоративной накладки.

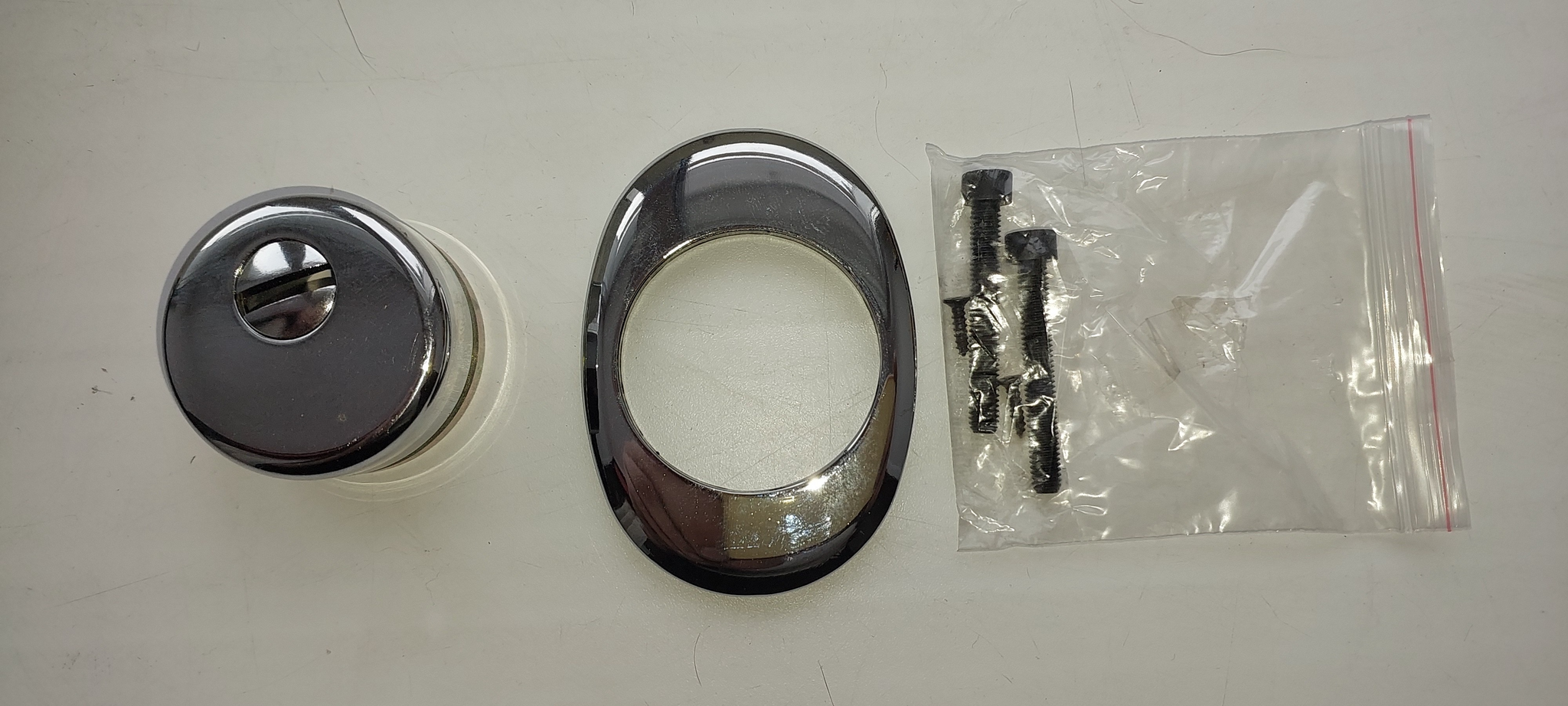

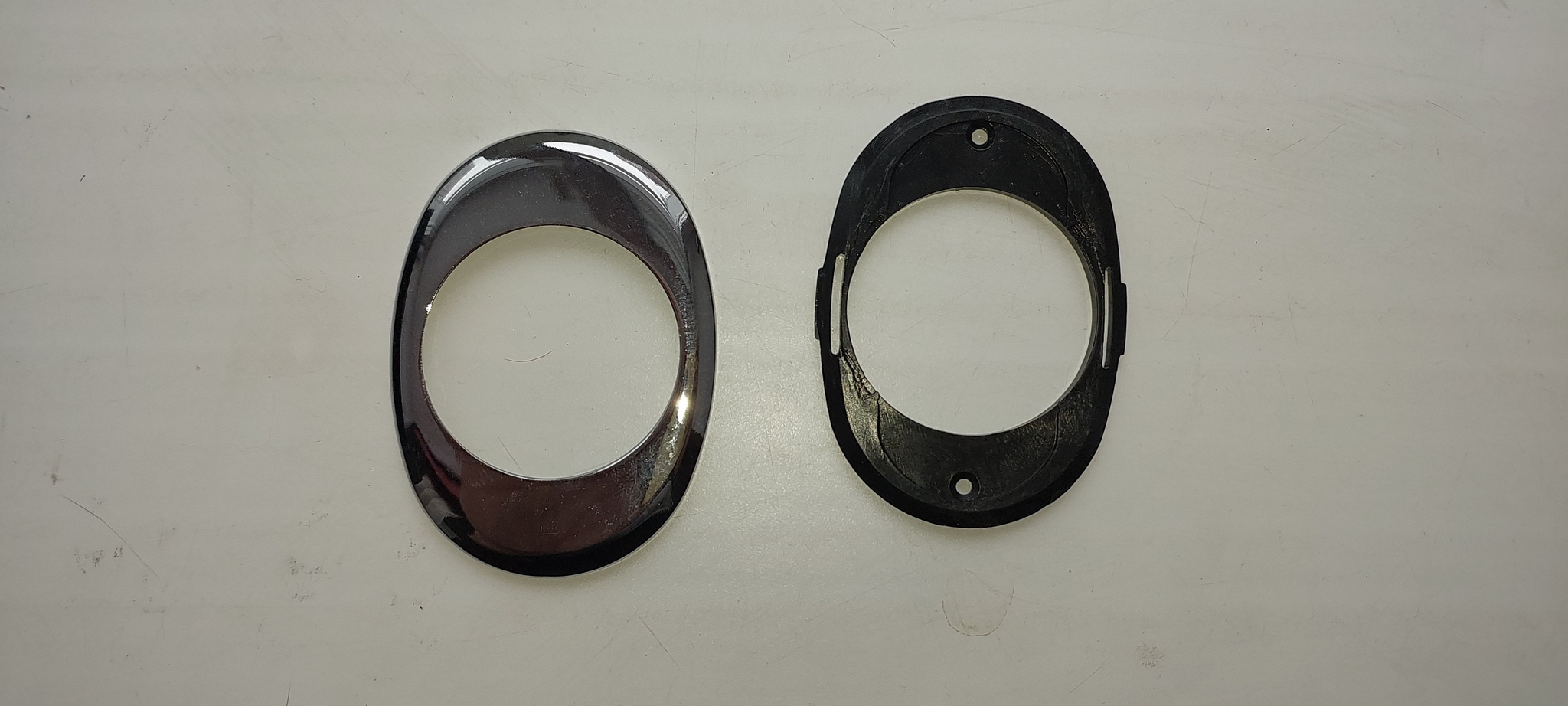

Внешняя декоративная накладка выглядит так:

Пластиковое основание которое прикручивается к полотну двери и металлическая накладка которая нащелкивается на это пластиковое основание.

Итак переходим к установке.

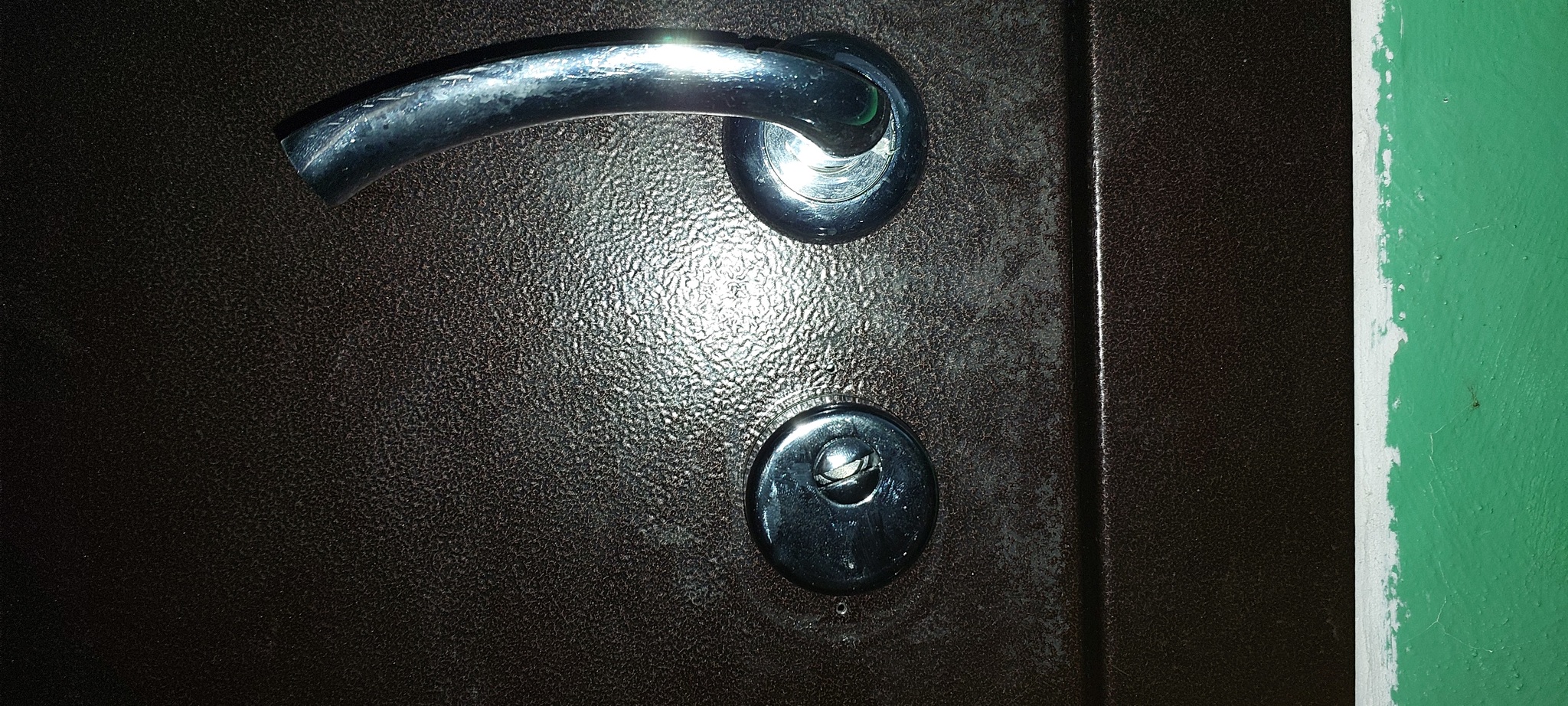

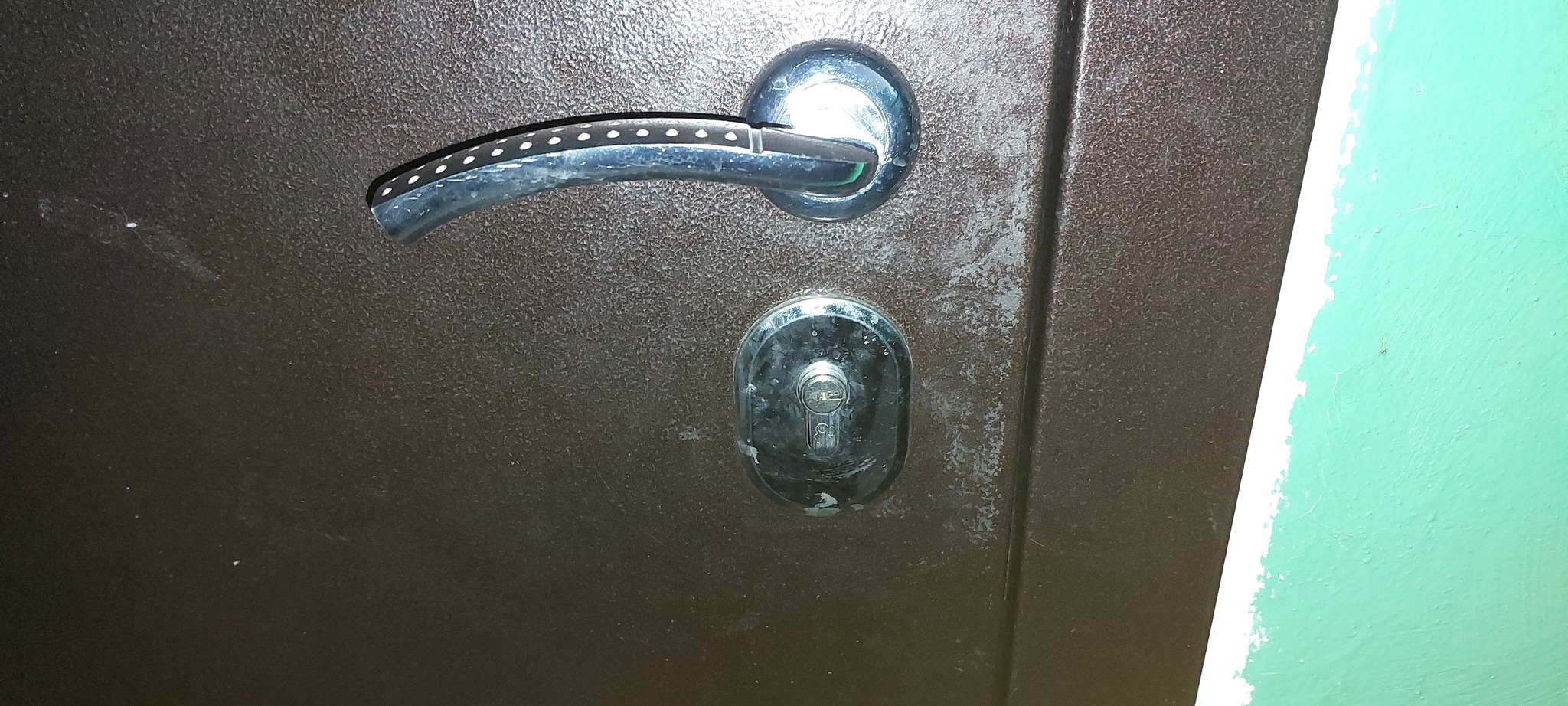

Имеем вот такую дверь с вот таким цилиндром. Не смотрите на сам цилиндр.
Это говно за 600р я замену чуть позже на апекс XR.
Просто под рукой не оказалось нужного размера.

Снимаем декоративную накладку.

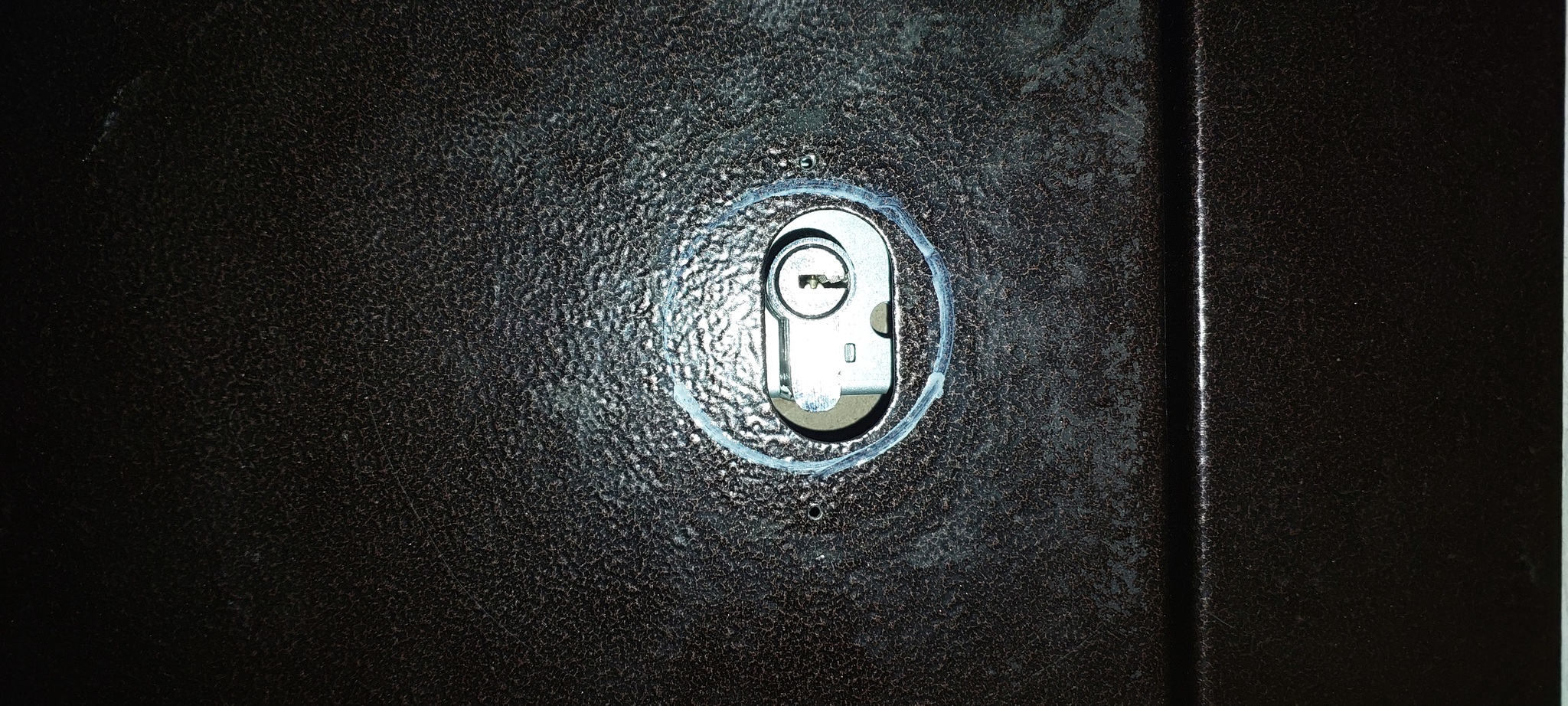

Надеваем броню на выступающую часть цилиндра, немного центруем ее и обводим маркером по кругу.

Кстати видим что овальный вырез, мягко говоря, не попадает по центру цилиндра.
Но это уже вопрос к производителю данной двери.

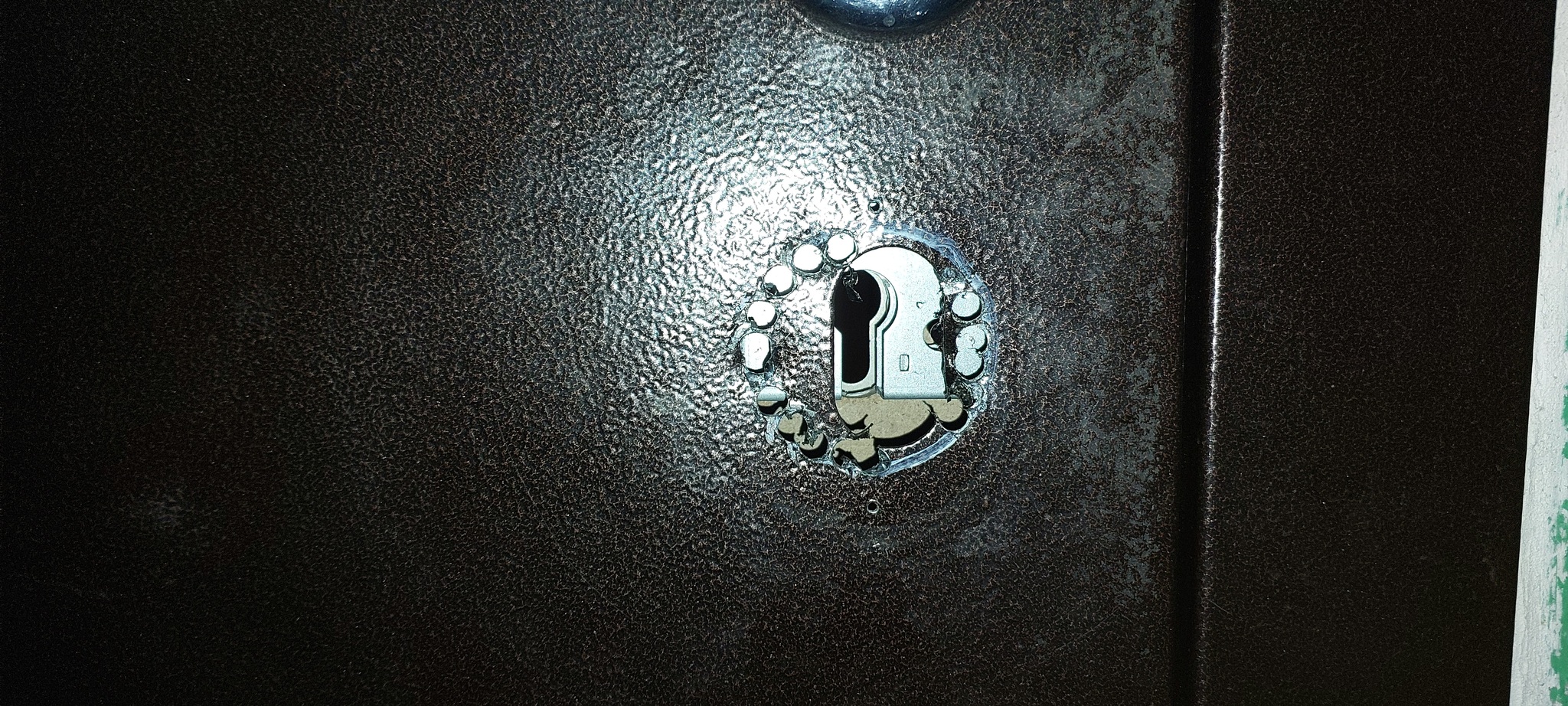

Сверлим отверстия по окружности сверлом 5-6мм

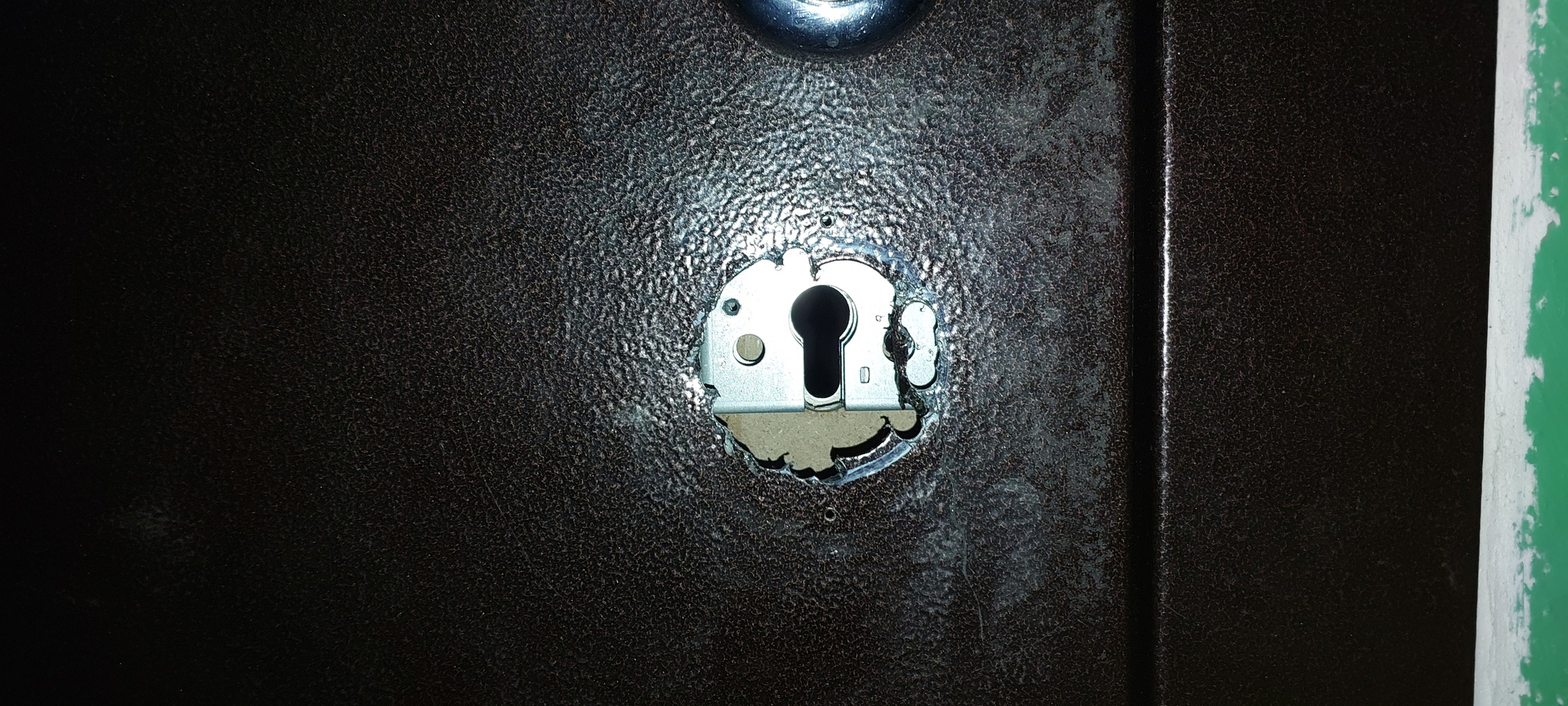

У меня получилось вот так. В некоторых местах сверло увело, но это почти ни на что не влияет.

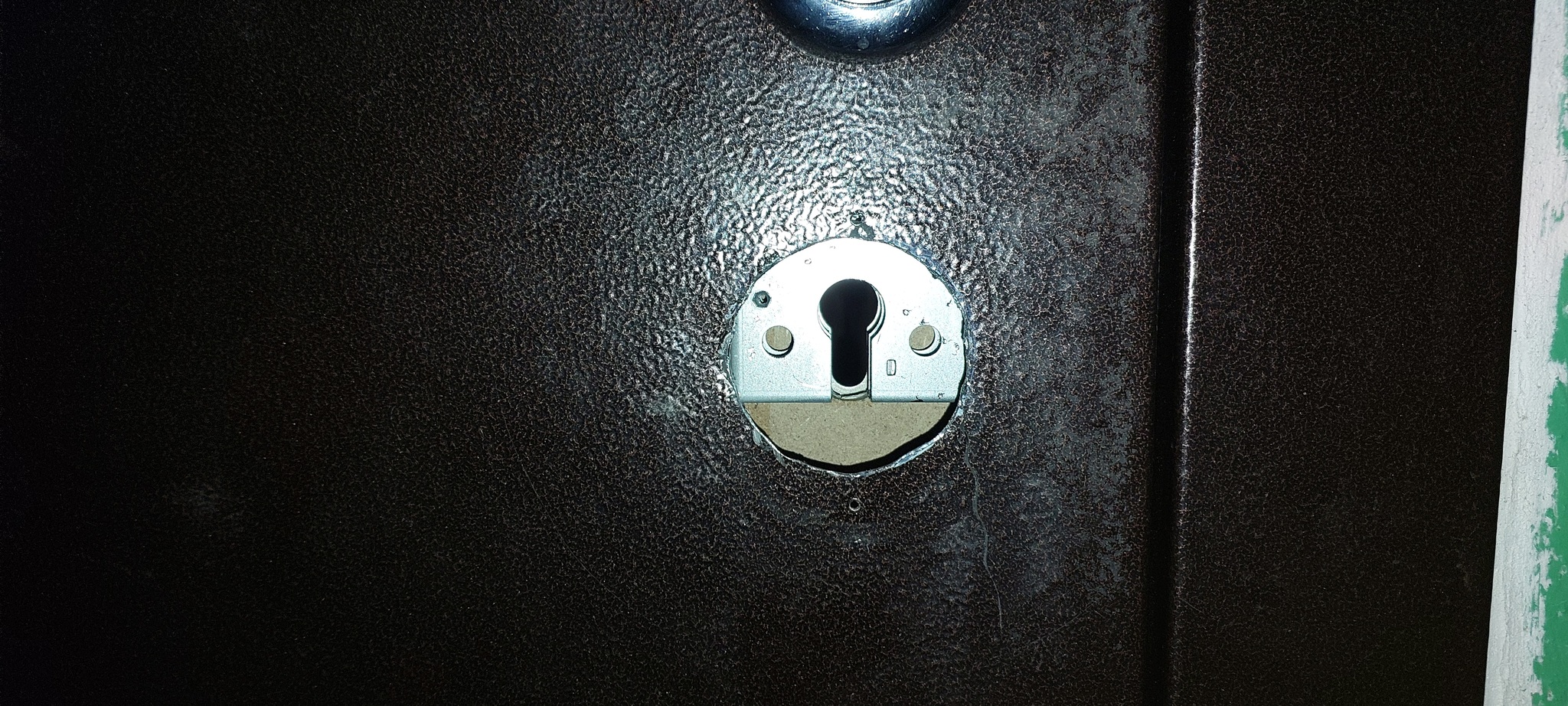

Соединяем отверстия тем же сверлом.

Дальше выравниваем все бор-фрезой.
Если у вас нет борфрезы, то круглый напильник вам в помощь ))
Я специально делал это коротким сверлом с рабочей частью 20мм.
Длинным сверлом можно случайно просверлить корпус замка или даже дверь насквозь.

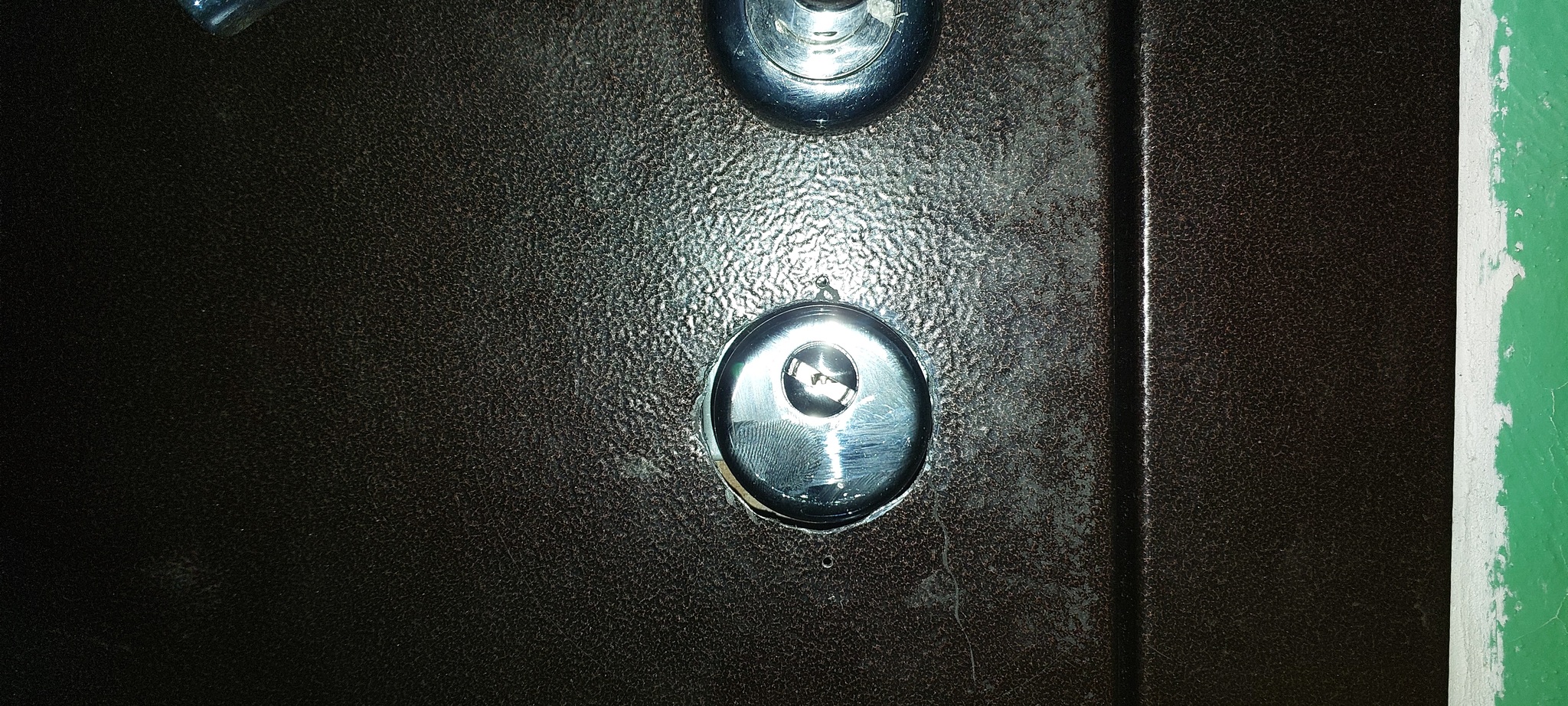

Примеряем броню.

Сейчас она висит под собственным весом так как не закреплена.
Но в зазоры я попал хорошо.
Зазор не больше 2.5мм на диаметр.

Переходим к внутренней части двери.

Снимаем декоративную накладку.
Кстати, довольно часто часто мне задают вопрос о том как снимаются такие накладки.
Вот так они снимаются:

На такой накладке есть небольшое углубление внизу или вверху (как в моем случае), а бывает и так что углубление есть и там и там.
Цепляемся тонким металлическим предметом за него и тянем.
Накладка отщелкивается.
Пластиковое основание прикручено на саморезы.

Важно!

Если у вас внутри стоит накладка другой формы и меньшего размера, то ее придется заменить на вот такую овальную.
Иначе может получиться так что ваша накладка не перекроет отверстия под крепежные болты брони.

Совсем забыл.

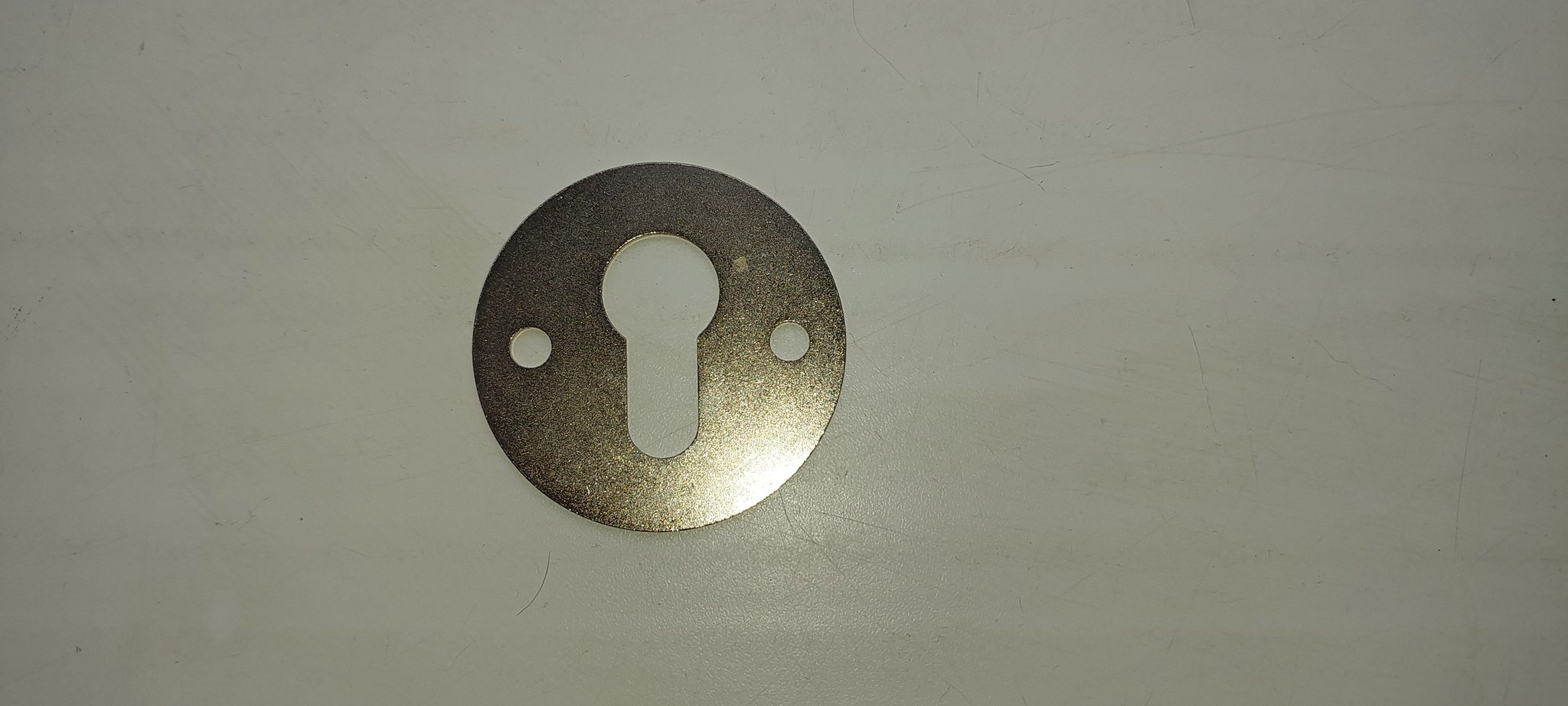

Еще нам понадобится вот такая проставочная шайба.

Она нужна для того что бы разметить отверстия под болты.
Ее можно заменить малярным скотчем или бумажкой.
Наклеиваем скотч на внутреннюю часть броненакладки и вырезаем отверстия по контурам брони.
далее используем этот скотч как шаблон.
Но у меня была такая проставочная шайба.

Ставим цилиндр с этой проставочной шайбой и размечаем отверстия под крепежные болты.

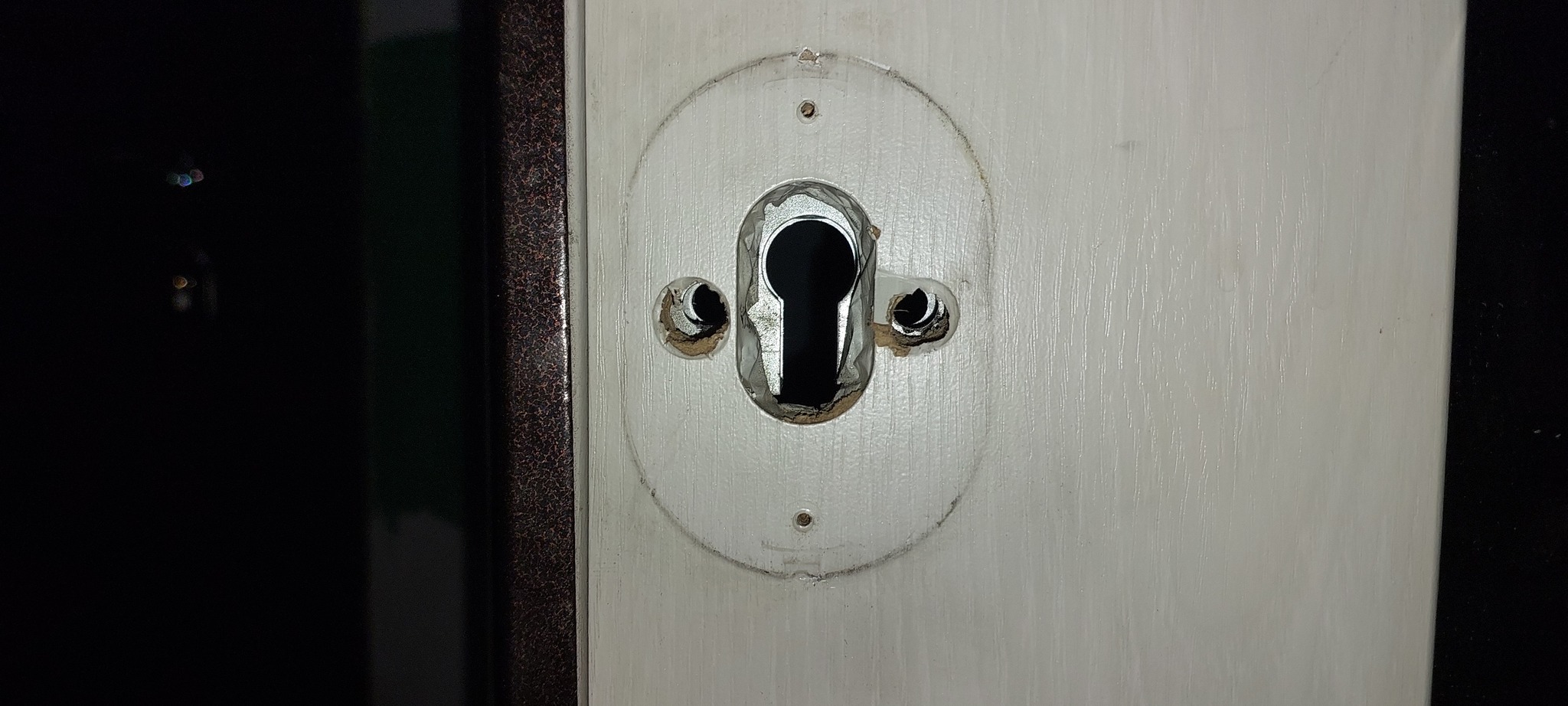

Сверлим отверстия.

Диаметр шляпы болта 10мм в минусе.
У меня не нашлось сверла 11 или 12 мм, так что я сначала сверлил отверстия 8мм а потом расширял их шарошкой 11мм.

Ставим броню, ставим болты и закручиваем их в броню.

Болты крепятся не к внутреннему листу мдф а корпусу замка.

У меня все сошлось отлично, но:

Толщины дверей бывают разные и соответственно разной будет и длинна болтов.
Где то нужно будет обрезать болты а где то менять на более длинные.

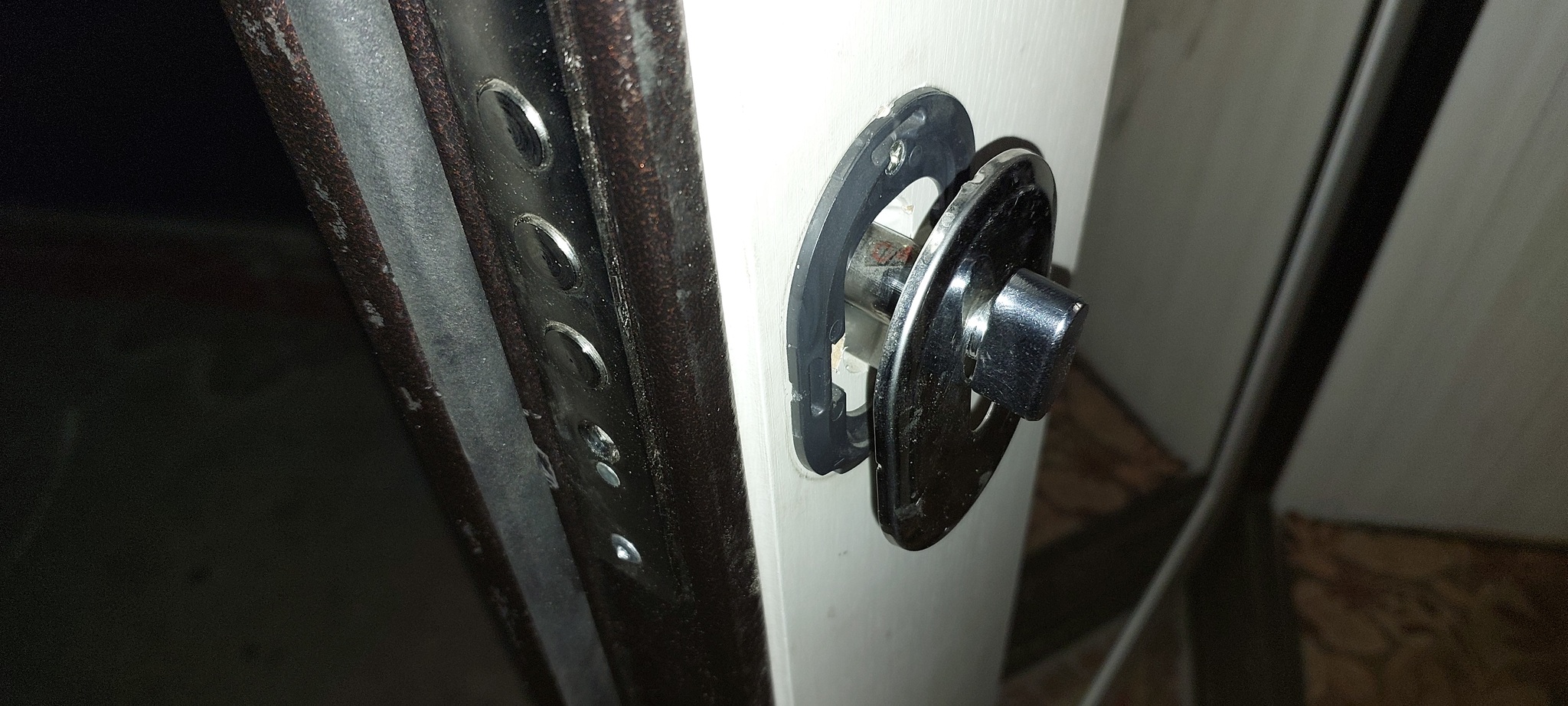

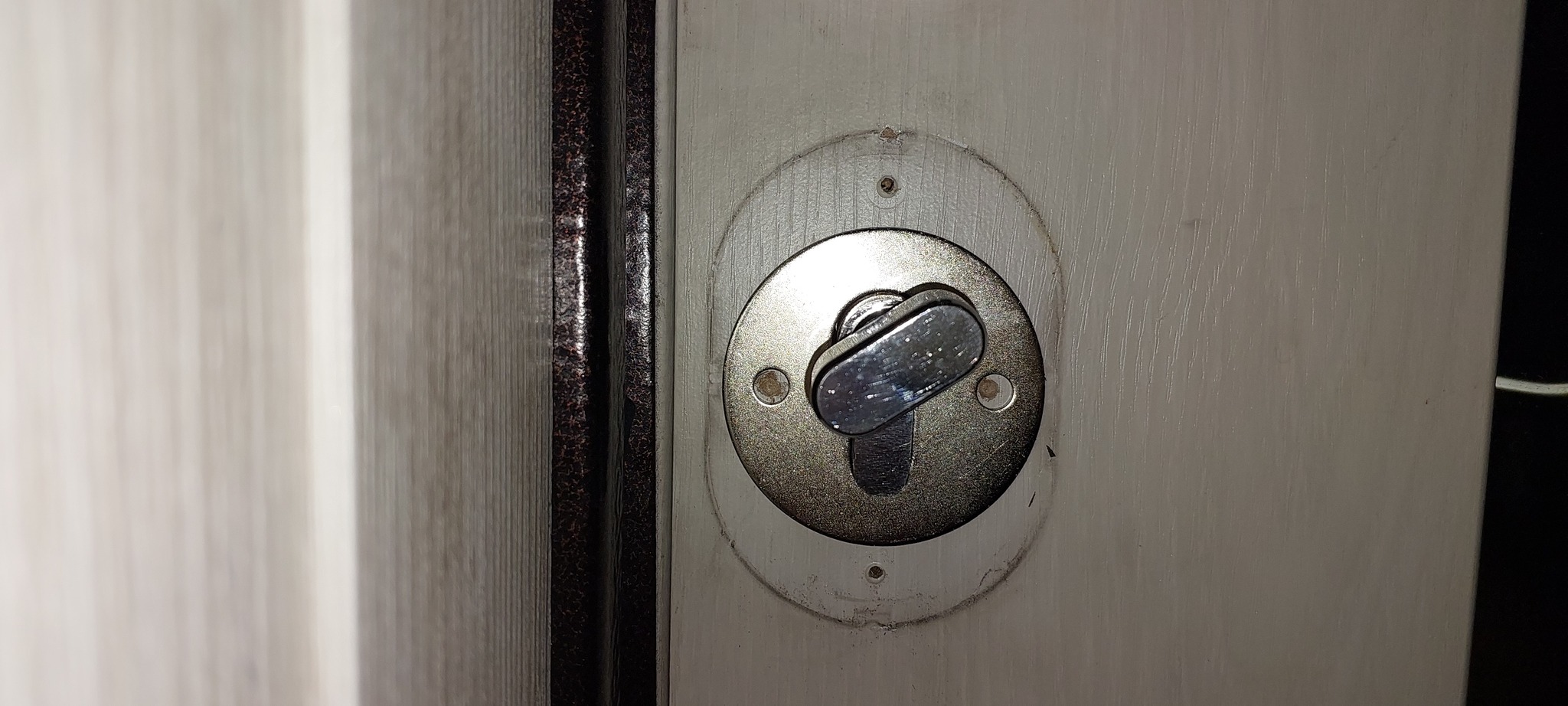

Так выглядит уже затянутая броня.
Кстати, не нужно затягивать болты как в последний раз.
Закрутили от руки и чуть дотянули.
Иначе можно этими болтами раздавить корпус замка.

Ставим внешнюю декоративную накладку. Она прикручивается к полотну на саморезы.

Ставим внутреннюю декоративную накладку вместе с цилиндром и защелкиваем ее.

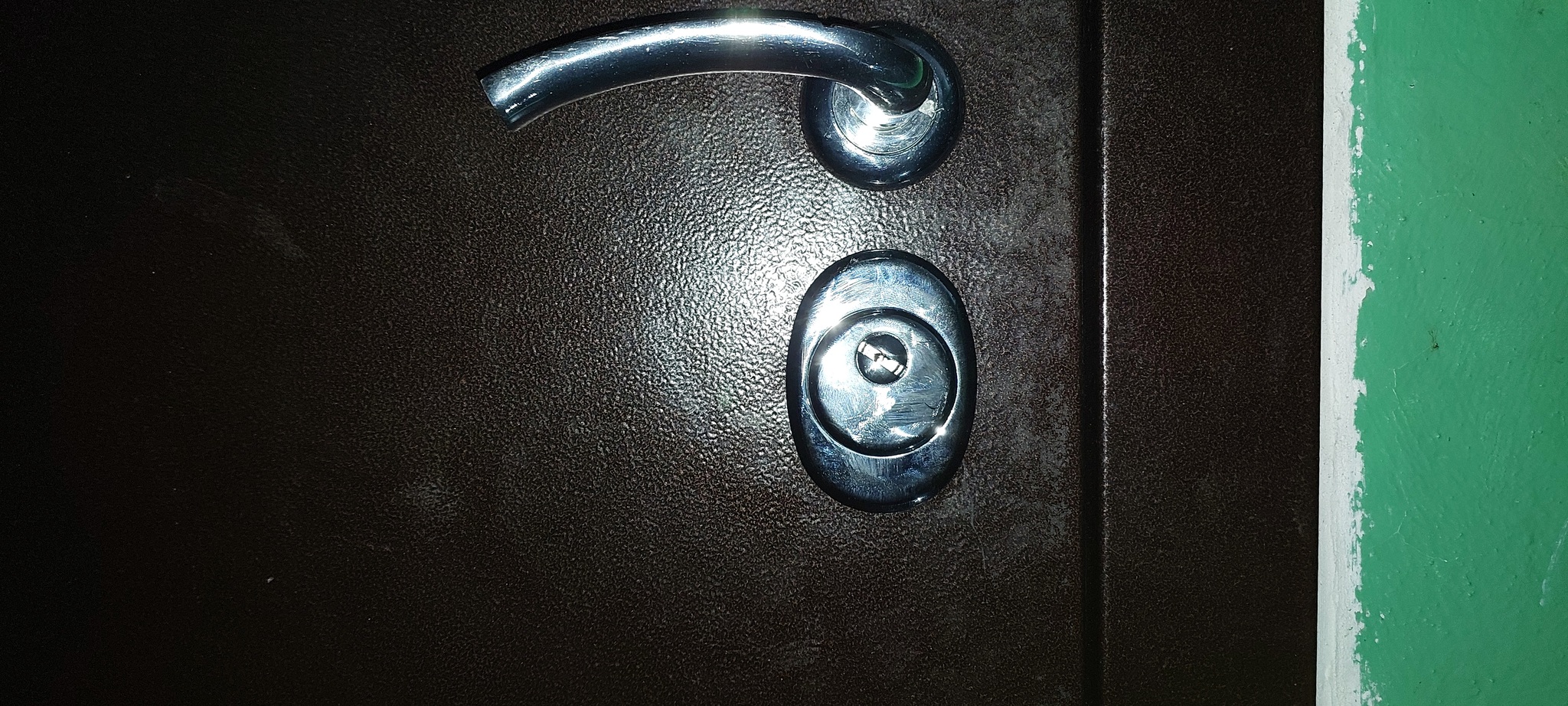

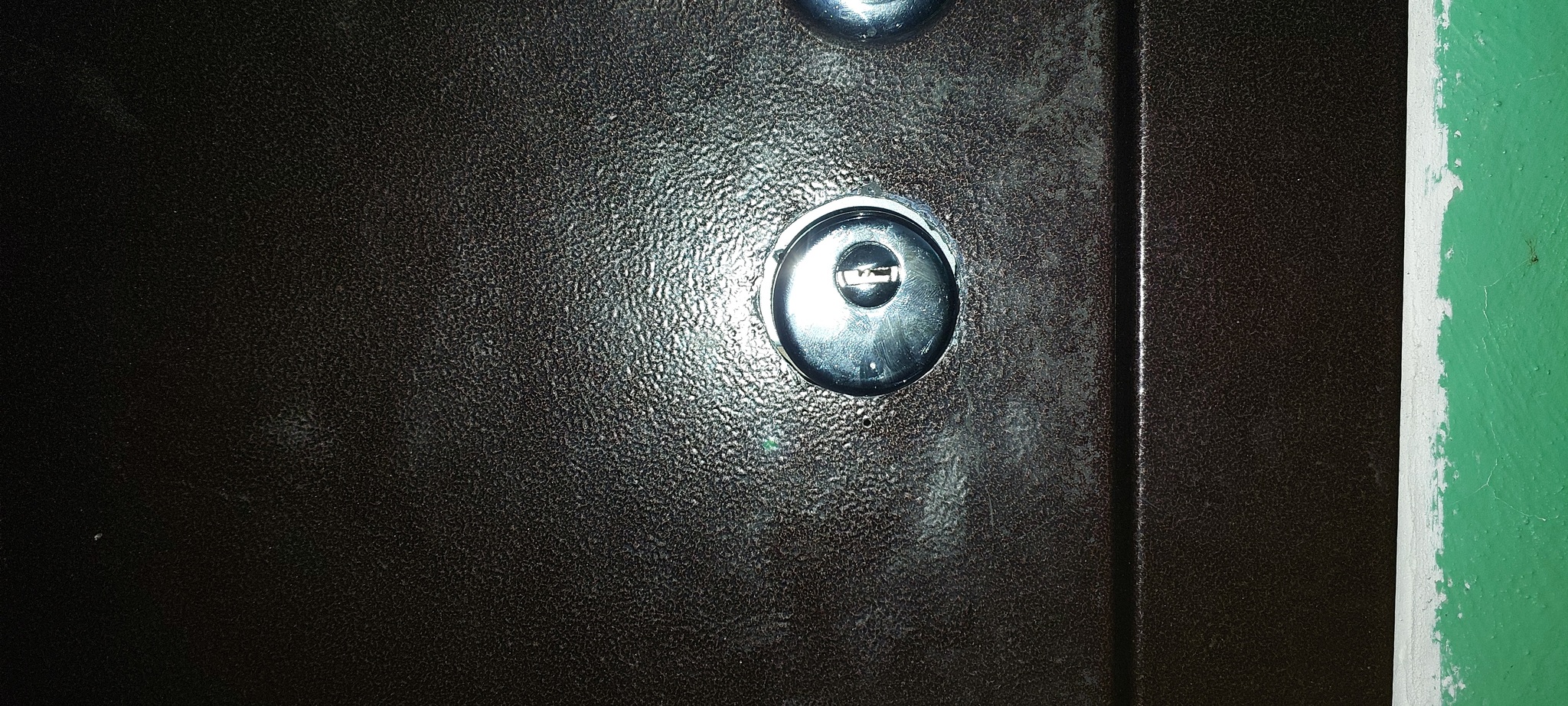

Готово. Броня установлена.

У меня этот процесс занял около 25 минут.
