Сигнализация о протечке воды своими руками⁠⁠

Сопротивление мостика воды слишком большое чтобы включился пьезо излучатель, ему надо 30-40 милиампер. Поэтому стоит транзистор с усилением 30 000. Это если совсем просто

Ну ладно вам, нужно только остановить видео, переписать радиодетали. И по дороге домой  заехать в магазин. А потом в выходной, не спеша спаять.

 И всё

А тут идею подкинули на ютубе, вместо пьезоизлучателя ставим реле, контакты реле подключаем к кнопке автодозвона старой нокии. И вот вам серьёзная сигнализация.

У нас под окном всю ночь компания сидит, орала во всё горло. И так регулярно всё лето. Я знаю что некоторые сидевшие не по одному разу. На просьбы не реагировали, посылали всех.

И я подготовился.

Взял радиозвонок, к нему ключ и балончик перца с актуатором.

Зарыл закладку под скамейкой весной, трубку с газом вывел. Дома не было возможности попробовать )))

А потом когда настало время моя закладка не сработала.

Оказалось вся электроника работала, а актуатор не мог прожать кнопку у баллончика.

Ну контакты могут сдвинутся, кто нибудь уберет соль рассыпанную, мало ли что

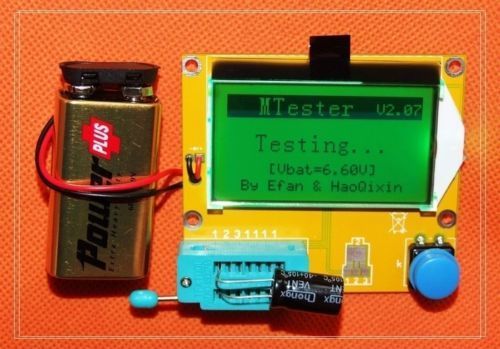

скачиваешь даташит, там написано, или вот таким устройством

http://www.ebay.com/itm/301159202930?_trksid=p2060353.m1438....

оно измеряет КУ

Составной транзистор (транзистор Дарлингтона) — объединение двух или более биполярных транзисторов с целью увеличения коэффициента усиления по току.

http://ldsound.ru/sostavnoj-tranzistor-sxema-darlingtona-i-s...

Их коэффициенты усиления перемножаются. Короче один транзистор открывает другой.

Настоятельно рекомендую транзисторы указанные в видео, это составные транзисторы с  коффициентом усиления 30000 - 40000.

Простые биполярные не подойдут, коэффициент усиления маленький, не открывается от воды. я пробовал.

Можно вот так сделать составной транзистор.

Так работает

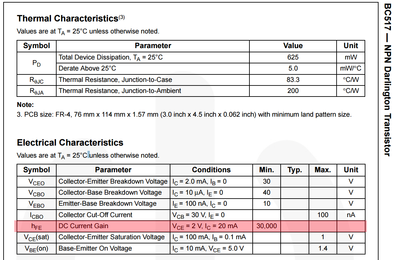

Из даташита фотка )))

К розетке?

Без последствий. Плитка уложена везде плотно и по периметру тоже, никуда вода не просочилась к счастью, и коврик в коридоре впитал.

Взял и все трубы стянул пластиковыми стяжками. И притянул трубы элементам мебели. Без разрезания стяжек не оторвать теперь.

Ну кто ж знал что кто-то просунет руку под шкафчик раковины и хорошо дёрнет за шланг. Делалось это ещё до того как Сынуля появился.

Ну точек откуда может потечь совсем немного, тем более сигналку поставить можно поставить одну, а датчиков несколько.

я покупаю в www.voltmaster.ru

можно тут, но втридорога www.chipdip.ru

или любой радиорынок

А куда совершеннее и надежнее. пакетик это не пакет. просто тоненькая бумага или ткань. Маленький конвертик в один слой. Пока соль сухая не проводит. Чуть влажность наберет и всё сработает.

ему 1 год и 4 месяца, боюсь не поймёт

Ну потому что у нас не дистилят из кранов идет, а "боржоми". И солености любой воды которая течет из крана достаточно для срабатывания.

Да, он нужен чтоб транзистор был закрыт без воды. Например от касания с поверхностью

Коэффициент усиления у транзистора очень большой и чтобы он не приоткрывался контактируя с поверхностью (а также от наводок статического электричества).

В общем так будет правильнее на мой взгляд

На второй странице примерно

Есть же ссылка на видео https://www.youtube.com/watch?v=aJRIPZP-jJc

Можно вешать два датчика, провода заизолируй хорошо.

Попробуй да и всё

Все датчики измерьте мультиметром,  если у одного сопротивление меньше то посмотрите прочистите его, может где то уже окислились контакты, или ещё чтото проводящее между контактами налипло

спиртом протрите, под контактами, чудес не бывает

подойдет, желательно берите только что бы после цифры 472 не было букв.

С буквама А, ML, AL на повышенное напряжение 3-20.

да работает всё, там простейший мультивибратор внутри и пьезоэлемент, ну чуть потише будет пищать

Соленоид чтоб открытым был нужно постоянное напряжение.

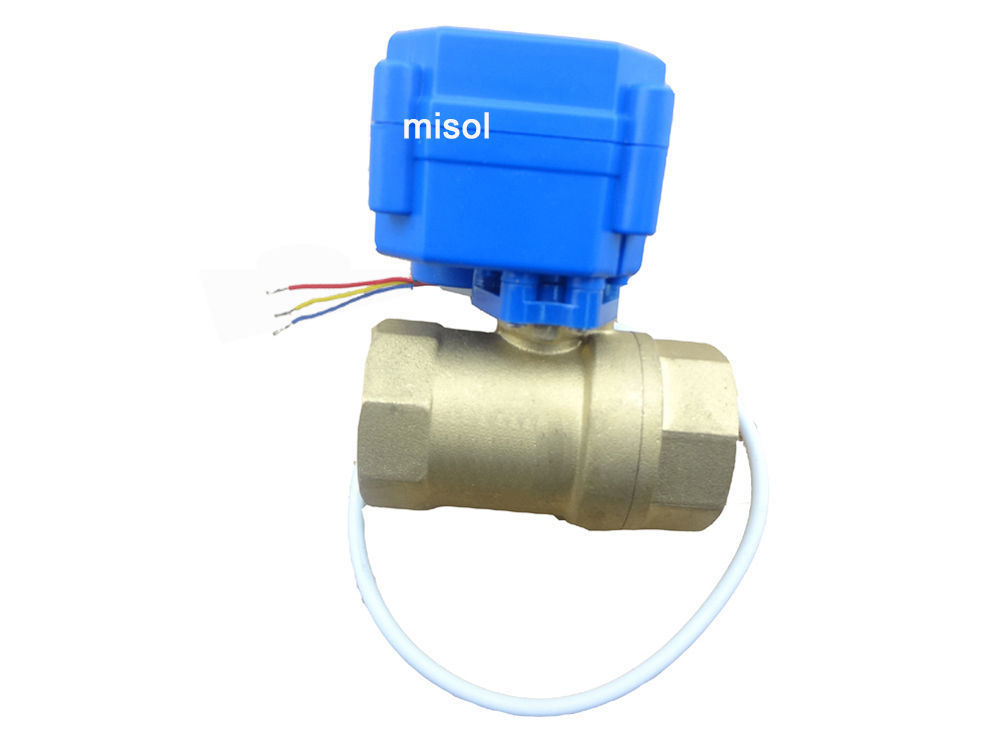

Нужен моторезированный.

http://www.ebay.com/itm/misol-motorized-ball-valve-brass-G1-...

у меня такой

Сделаю, обязательно

она при любой сработает

Да уже потом пришла эта идея когда всё сделал, попробую обязательно

Старые телефоны имеют функцию авто дозвона. Это когда долго жмешь одну цифру, например 1, то телефон набирает заранее запрограммированный номер.

Внимательнее, пьезоизлучатель с ГЕНЕРАТОРОМ, потребляет больше.

Кушал сынок, и естественно мы все были на кухне, а потом когда поели, уложили, всё и обнаружилось.

Конечно можно

Молодец. Или используй другой зумер, мощнее, есть диаметром побольше.

Есть на большее напряжение. Если будешь напряжение больше  использовать - на базу транзистора повесь сопротивление килоом 5-10

Вынеси его на проводах из короба, куда нибудь вниз к трубам, чтоб не видно было.

но хорошо слышно

Да вместо зумера поставь реле на 3 вольта и управляй каким нибудь звонком.

Рекомендация, используй АА батареи, у этих литиевых очень малая ёмкость, у меня начинает подсаживаться уже.

Особого преимущества никакого нет, просто полевики в открытом состоянии не потребляют ток. А это здесь не актуально.

резистор 1-2 мега ома, но транзистор нужен IRL, короче говоря LOGIC например IRLB8721

Может, если напряжение выше, на базу поставить сопротивление 1 килоОм, на всякий случай

У меня есть один точно такой же без маркировки, пищит слабо,

видимо он на большее напряжение

берите с маркировкой как указано на схеме

Ну а какой? есть или обычный биполярный, коэффициент усиления 200-500, или Составной( дарлингтона) КУ 30000 - 40000

Среднего ничего нет

незнаю, а бывает не китай чтоли?

Нет, нужна с генератором

если вы об активаторе который открывает замок двери, то они очень слабые хоть и написано 4 кг. Тянущие характеристики низкие. Он резко дергает, а кран таким рывком не закрыть.

Я пытался таким активатором нажимать на баллончик с перцем, ничего не получилось.

Там же название элемента написано и везде упомянул что пьезоизлучатель с генератором

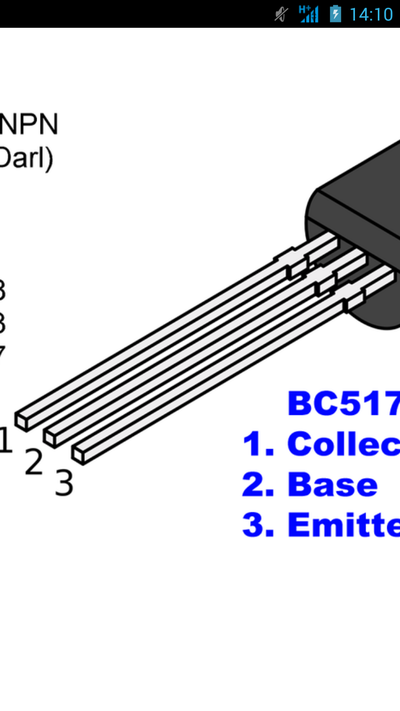

Транзистор BC517

ничего не идет, уже сто раз замыкал. от 3 вольт не идет

На днях видео сделаю, у меня моторизированный кран потребляет 80 мА, так что всё будет нормально работать

Это у нас на своём языке разговор был.

Это означает что резистор 100 килОм ставить нельзя.

обязательно проверю

любой маломощный от 1 до 2 мегаом

о дааа

100к совсем закрывает транзистор и он на воду не реагирует, а на базу резистор можно не ставить потому что от 3 вольт ничего не будет

Я знаю что работать будет, попробую обязательно

Выбирай любой из списка в порядке убывания
