Самопальный регулируемый блок питания⁠⁠

Итак, небольшая самоделка. Возвращаемся к теме, как из всякого накопившегося хлама собрать что-то нужное (заодно и подчистить запасы).

Еще давненько появилась потребовался в блоке питания для всевозможных самоделок, регулируемом. Один у меня есть дома, такой:

Теперь нужен еще один на дачу и как можно дешевле! Т.к. нужен он там не сильно часто, то приглянулся очень просто БП с али, вот такой:

Но нафиг он нужен, мы же можем пострадать херней и сделать свой, с блекджеком и шл..

Тут и начинается стандартная история, «как не покупать готовый девайс, а собрать самому так, чтобы получилось еще дороже или так же дешевле».

Что имелось в наличие из основного:

• Модуль ампервольтметра (достался в дар);

• DC-DC преобразователь из 10-32 в 12-35 вольт, в описании аж на целых 10 китайских ампер в пике (проверять 10а не решусь, тоже достался в дар);

• Дохлый зарядник для автомобильных АКБ;

• До кучи всякой мелочи.. зажимы, щупы, кнопки, подстроечники, переходники, гнезда, провода и.т.д.

Что пришлось докупить:

• AC-DC преобразователь с 220 до 24 вольт (али, 340р);

• 2 ручки;

• Штекеры/разъемы типа «банан»;

• 2 гнезда под предохранители.

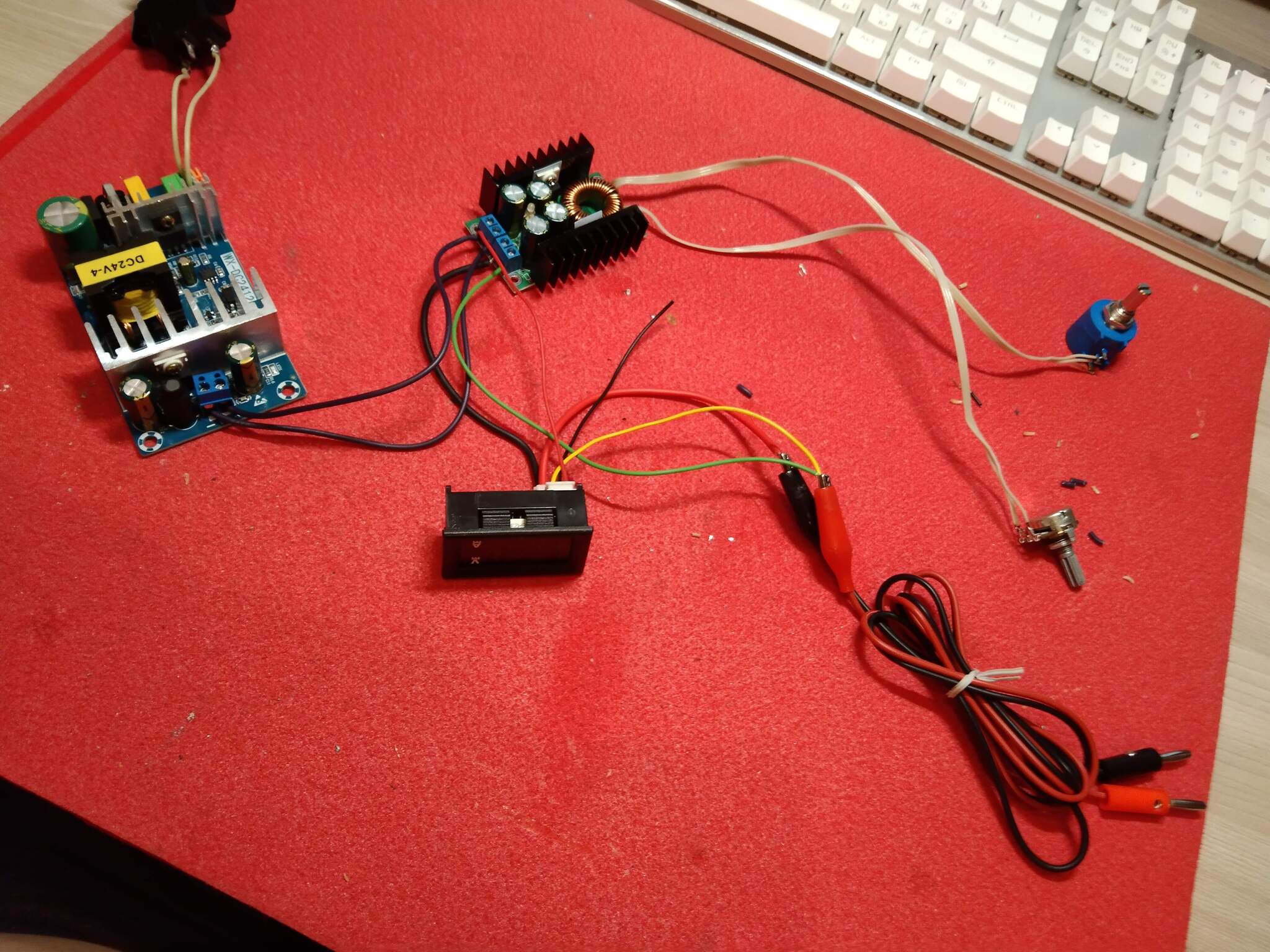

Собираем все на столе:

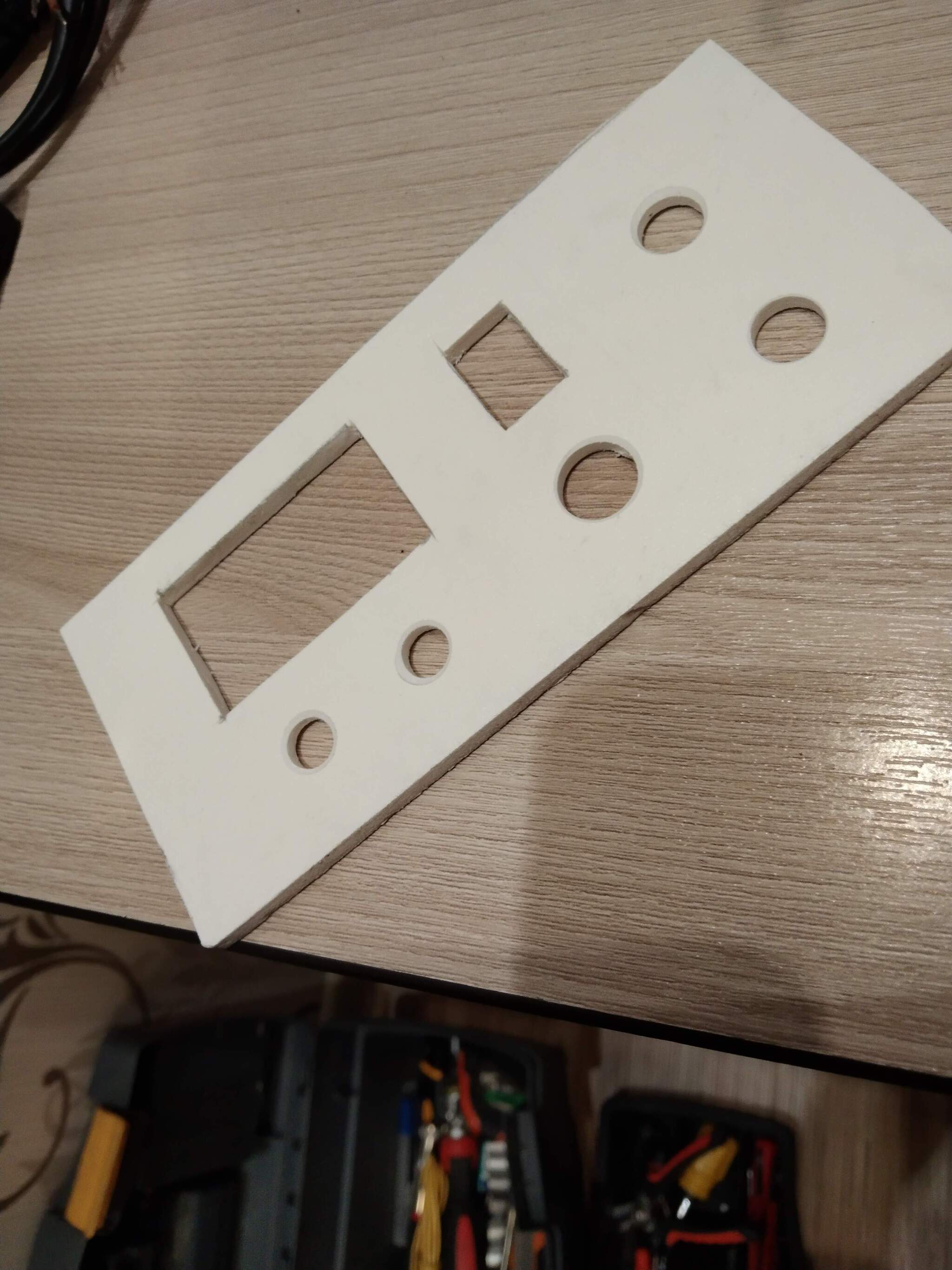

Вроде работает... из пластика вырезаем переднюю панель:

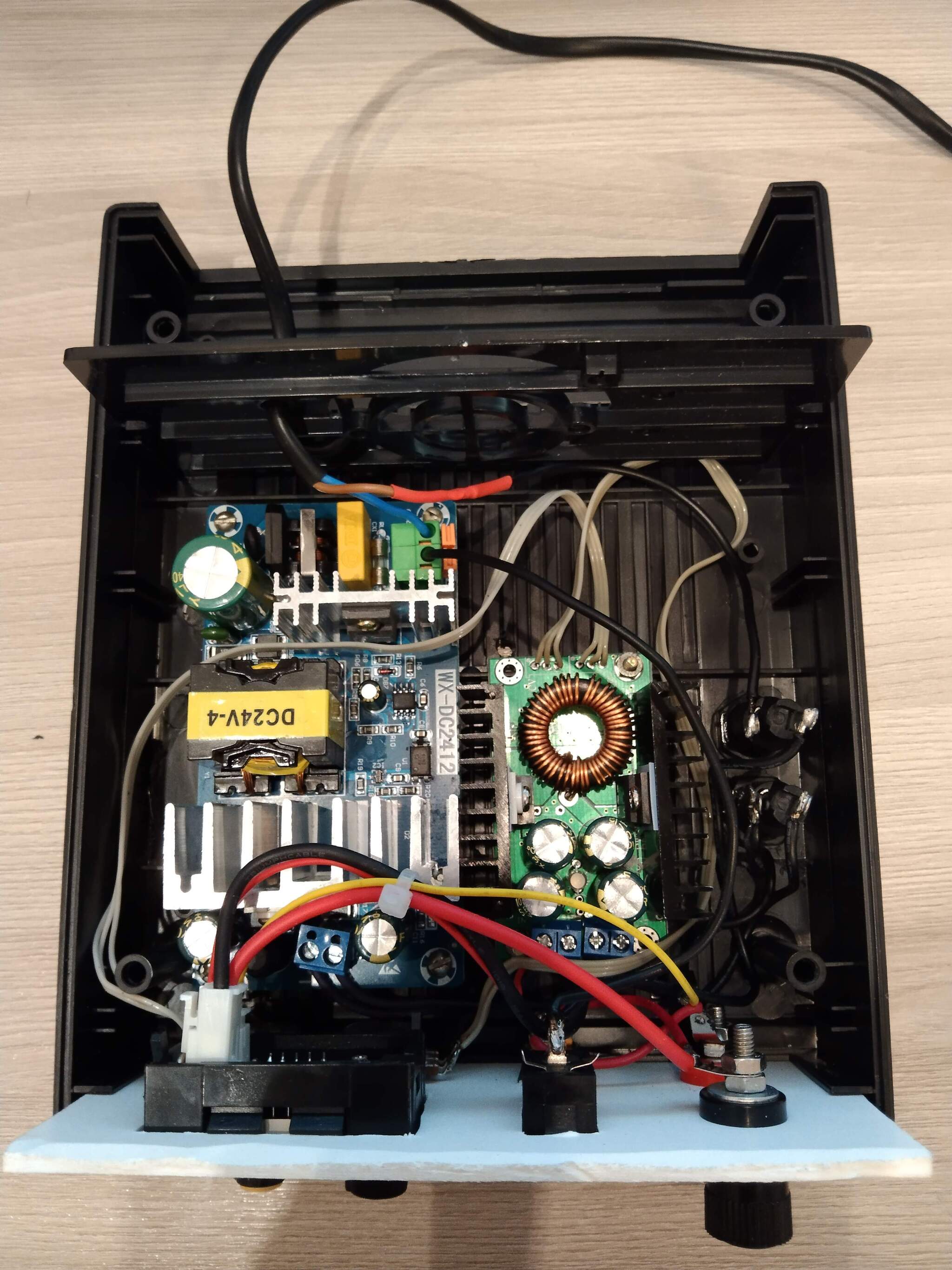

Потрошим корпус автомобильного зарядника, выпиливаем ненужное. Устанавливаем модули и морду:

Готовим провода для прибора:

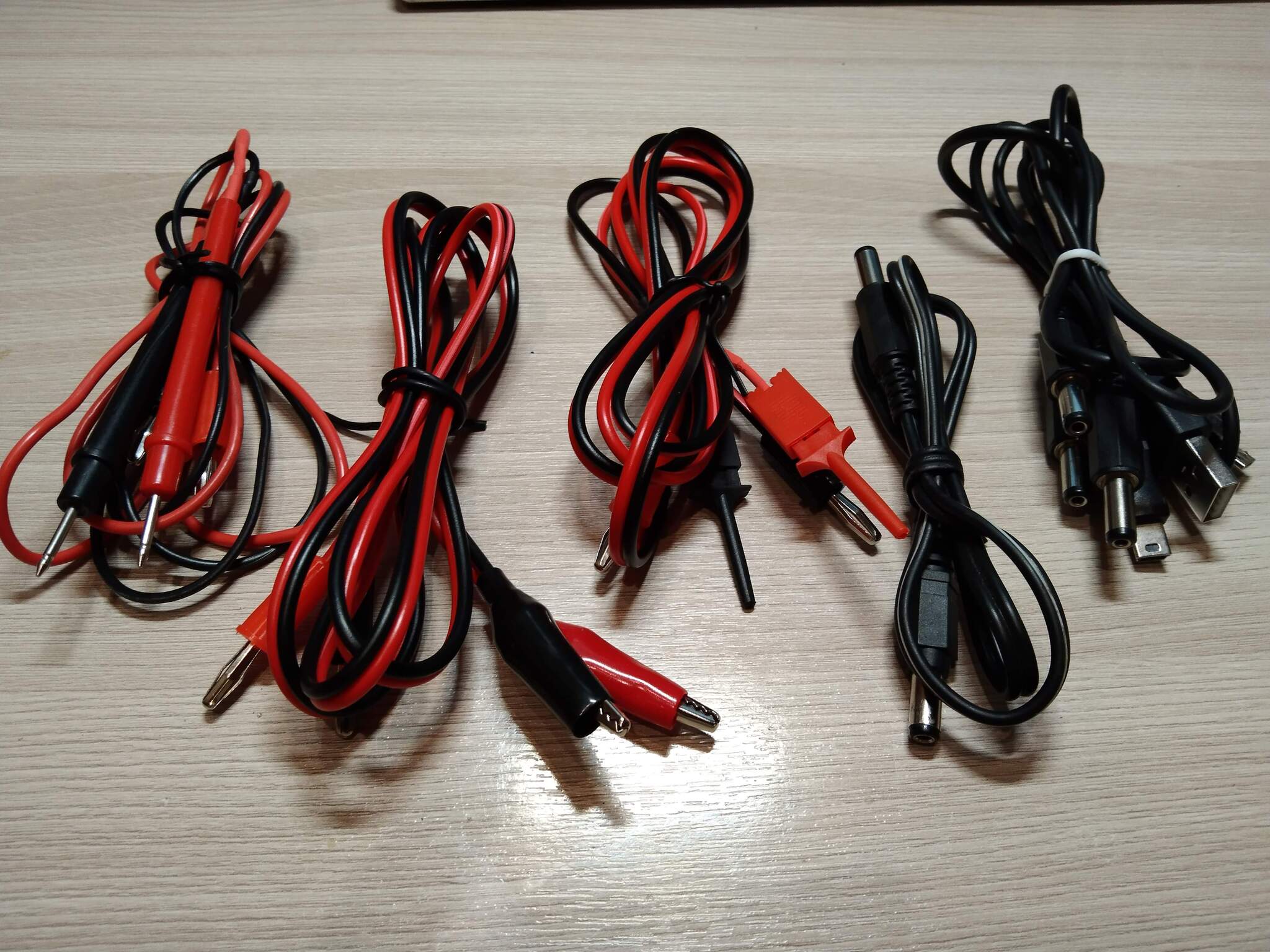

В итоге имеем такой комплект:

• Со щупами;

• С крокодилами;

• С зажимами;

• Со штекером DC;

• С USB/miniUSB/microUSB штекерами.

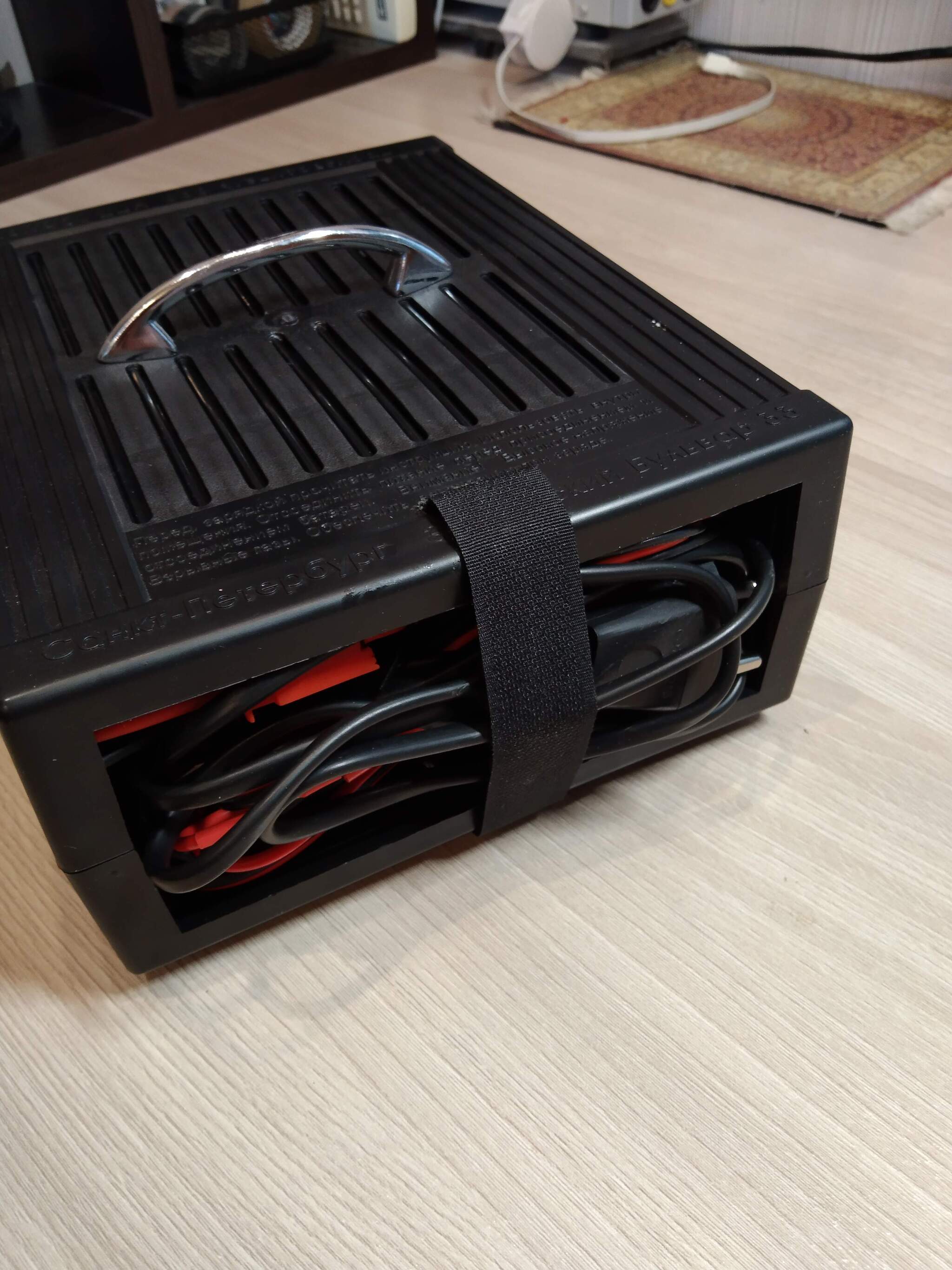

Повезло, что у зарядника сзади имеется ниша, в которую надо прятать все провода. Мы значит туда будем прятать свои. Крышки правда нет (может и не было), так что прикрепим туда липучку:

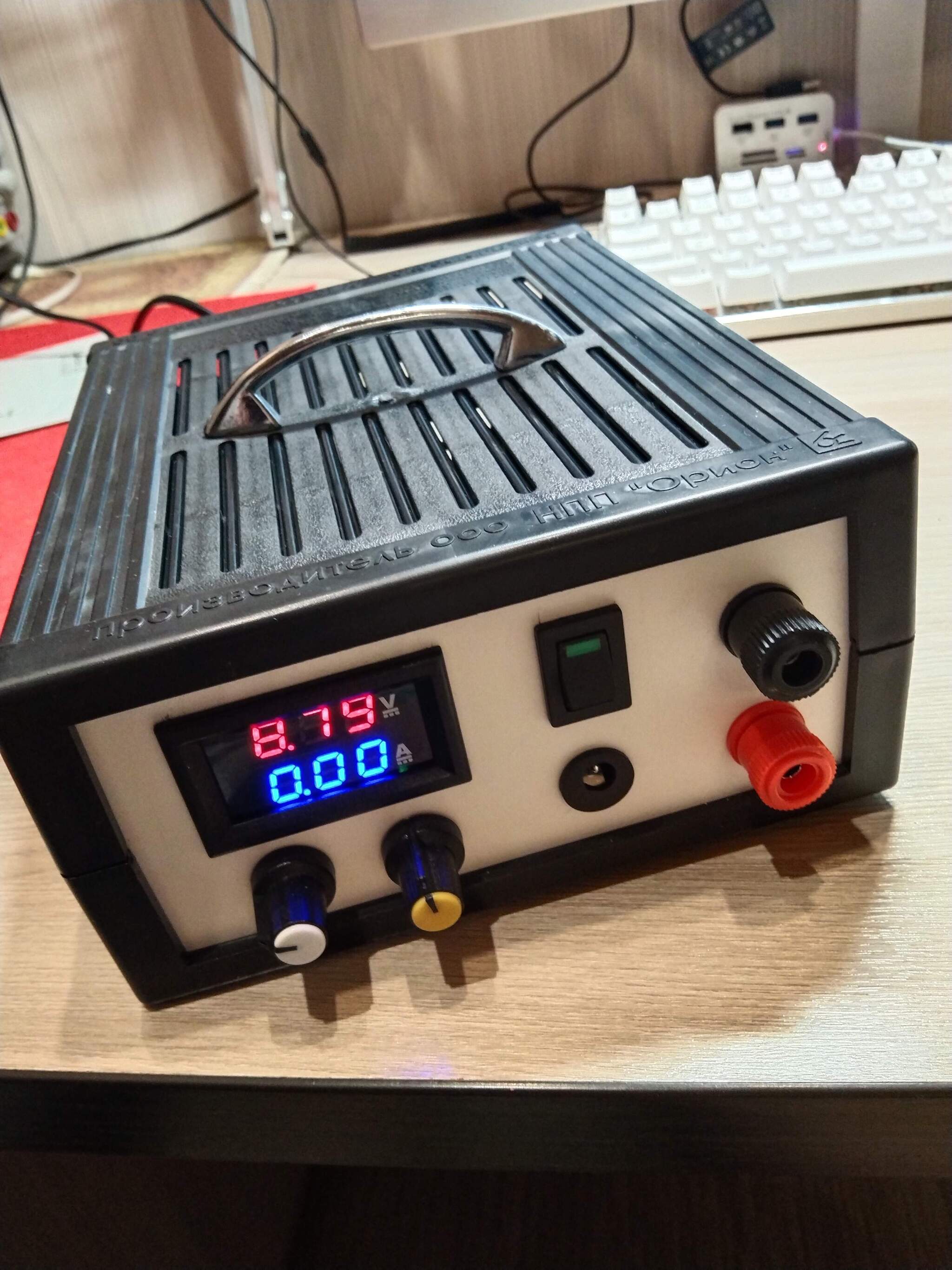

Прикручиваем завалявшуюся ручку от шкафа сверху и вуаля... сколхозили.

Из минусов:

• Амперметр шлаковый, показывает от 0.10 ампер и выше только.

• Расстраивает так же частота обновления у вольтметр и амперметра, где-то раз в секунду, не совсем в real-time. После того, как покрутил ручку, не сразу пишет новые показатели, ну да ладно, пойдет.
