Всем привет. Попался на ремонт Samsung r530 нет изображения.

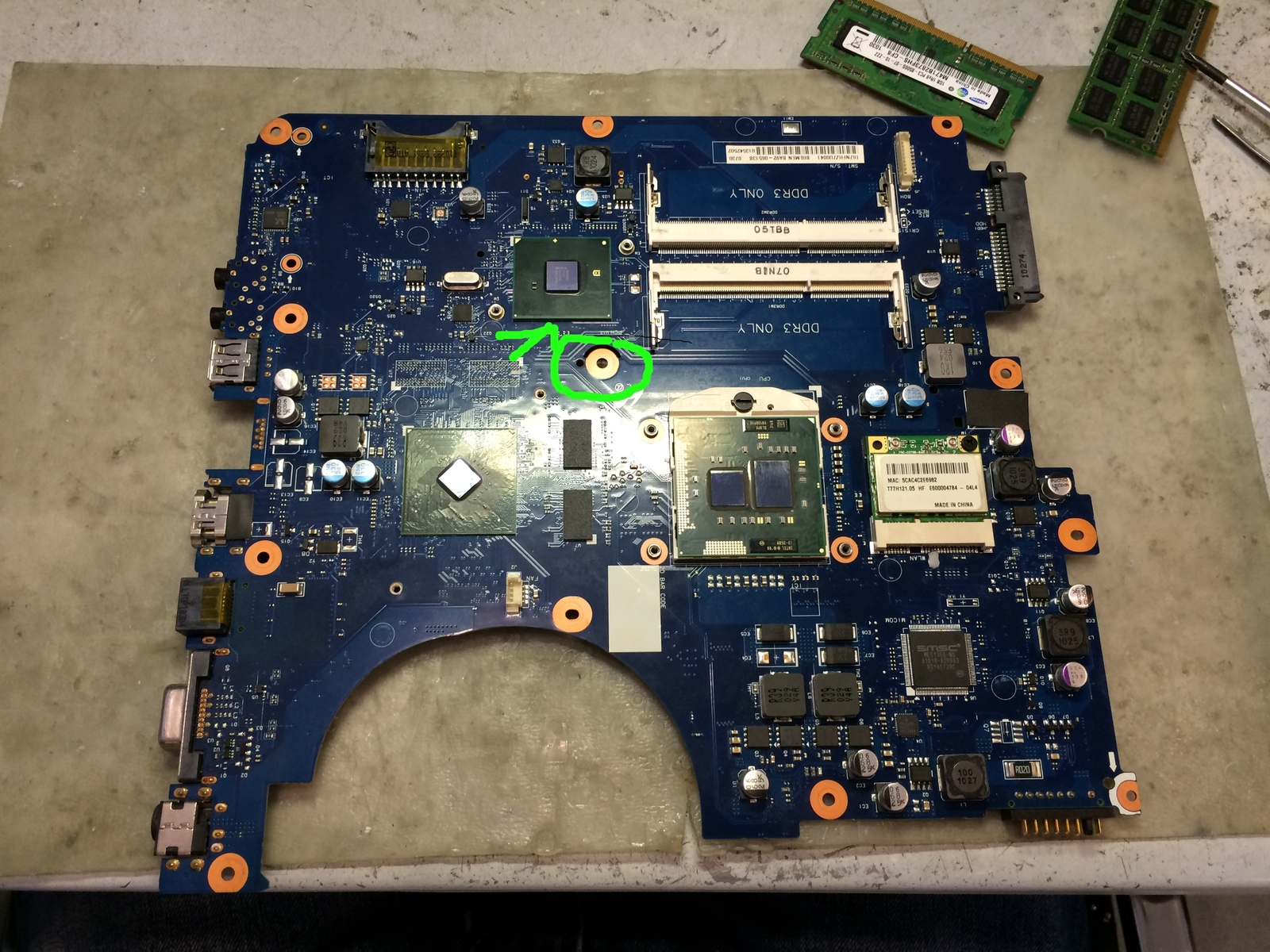

По потреблению видно, что пост коды не бегут. Разбираю... и вижу до боли знакомую плату. После года работы у официалов самсунг ( привет Роману от Александра, я все таки кое чему научился:) ) , знаю ее частую болячку. Тонкий текстолит и не очень удачное место крепления к корпусу, при ударе отрываются пятаки под ЮМ. Не советую играть в танки на этом ноутбуке )))

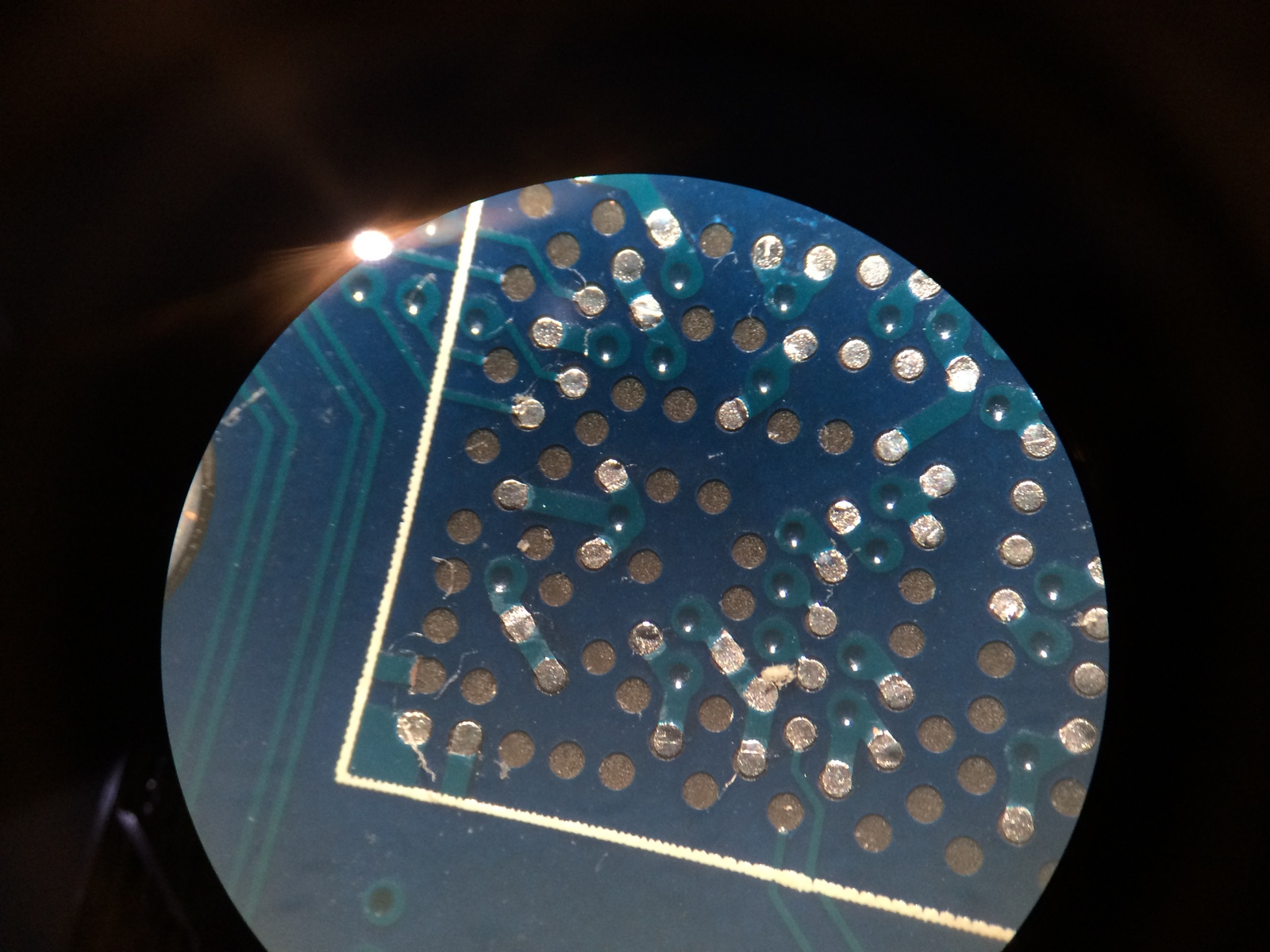

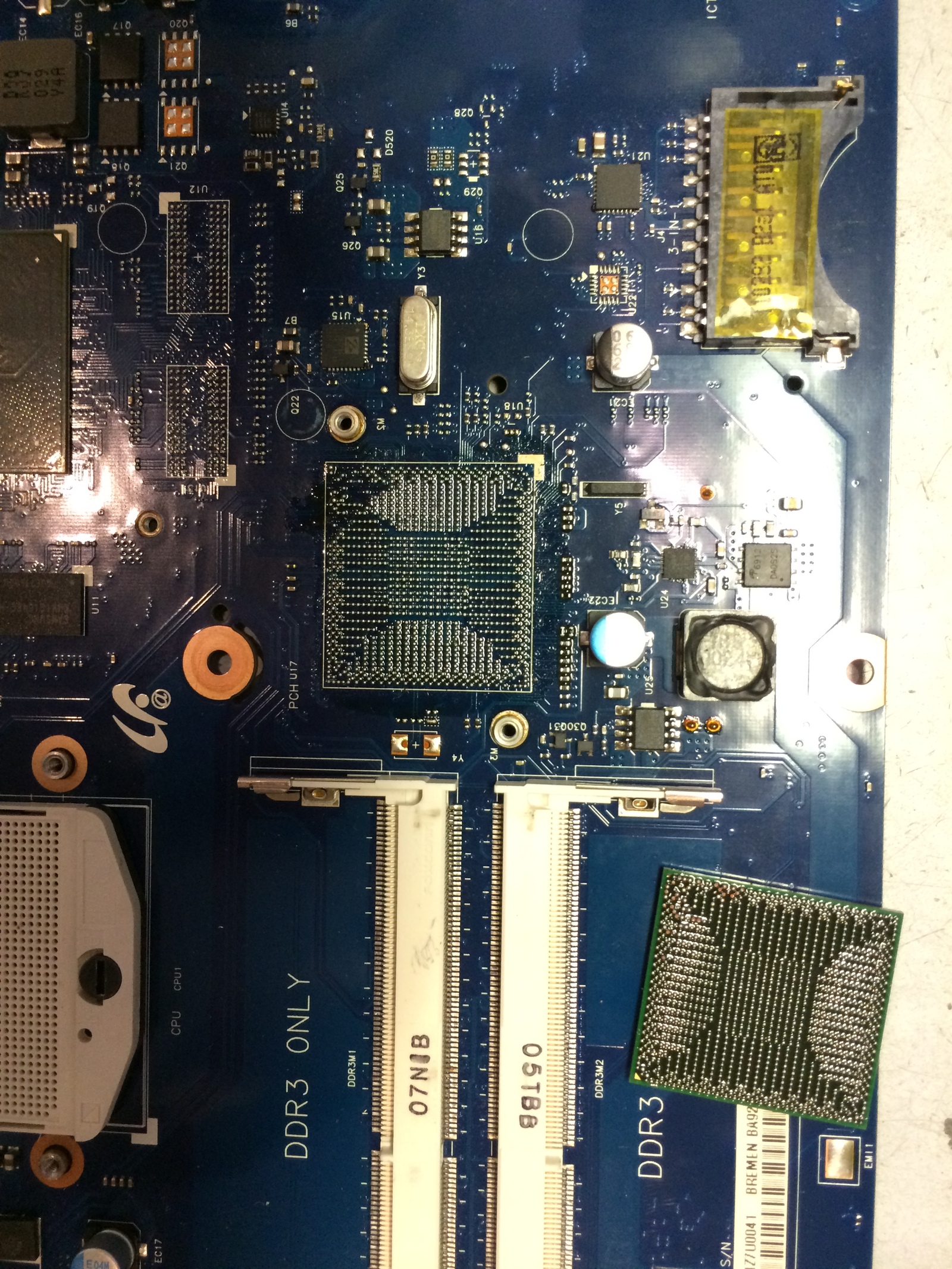

Снимаю мост и вижу то, что и ожидал

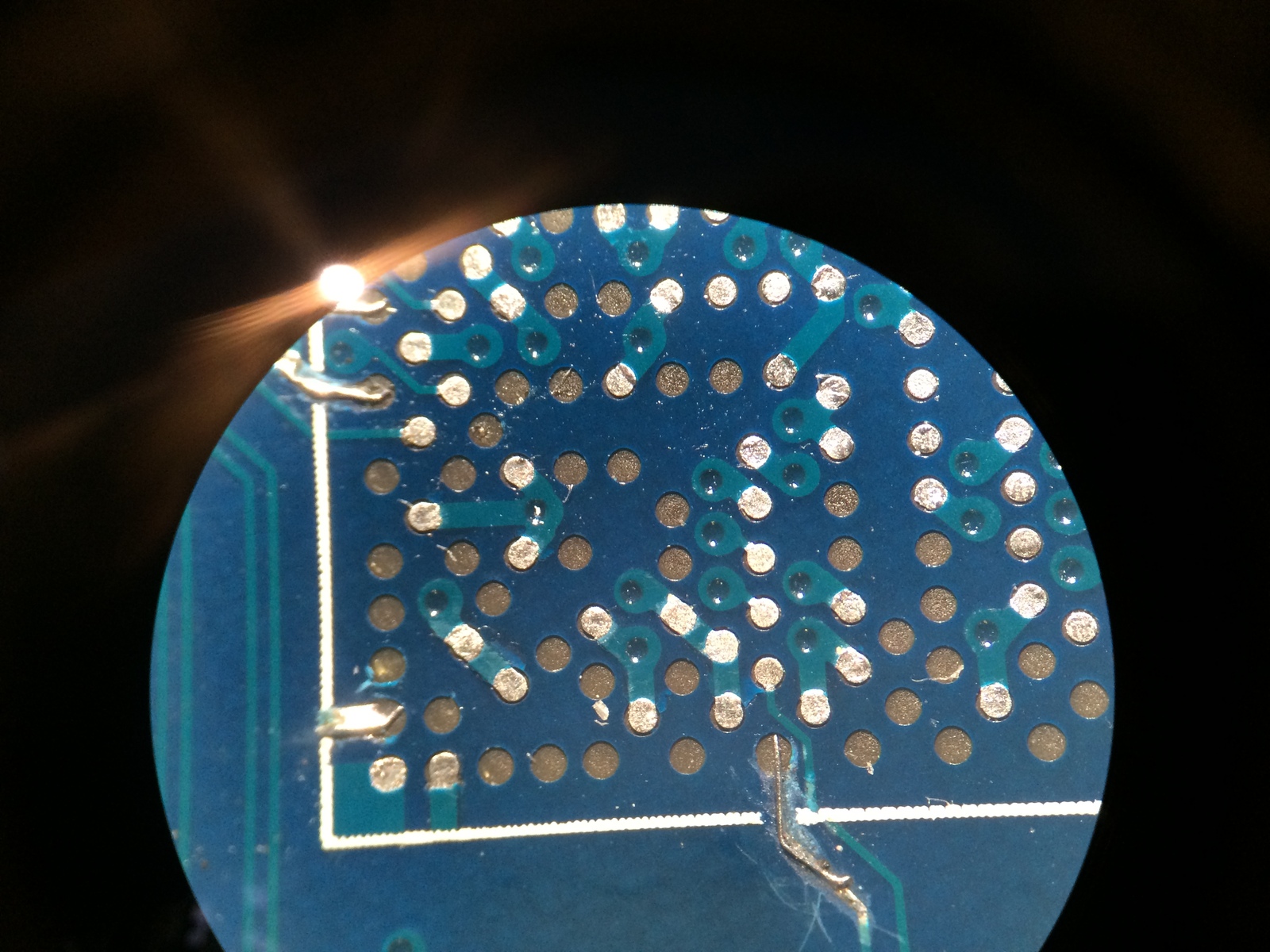

Насчитал около 5 активных, приступим к восстановлению

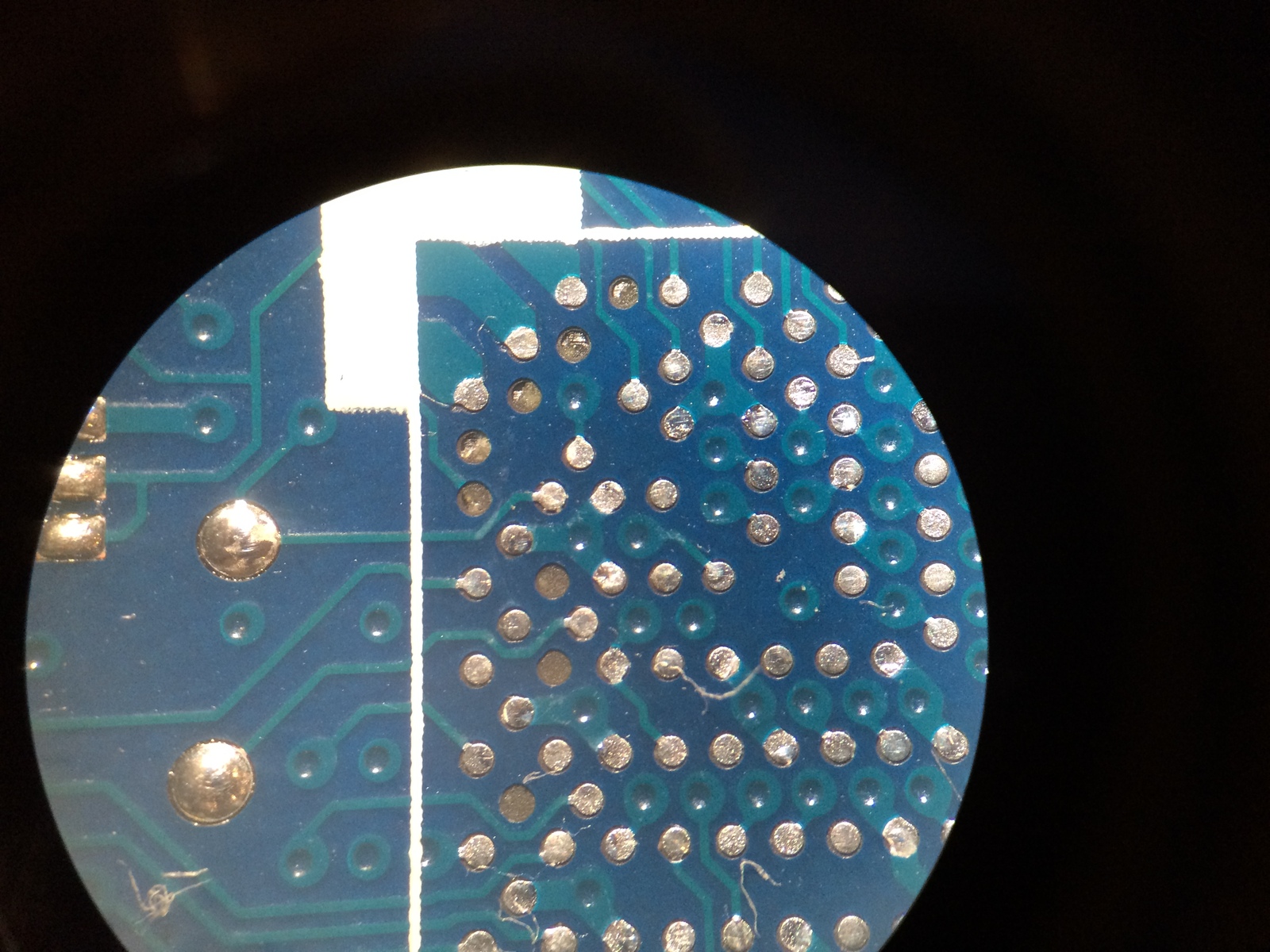

После восстановления

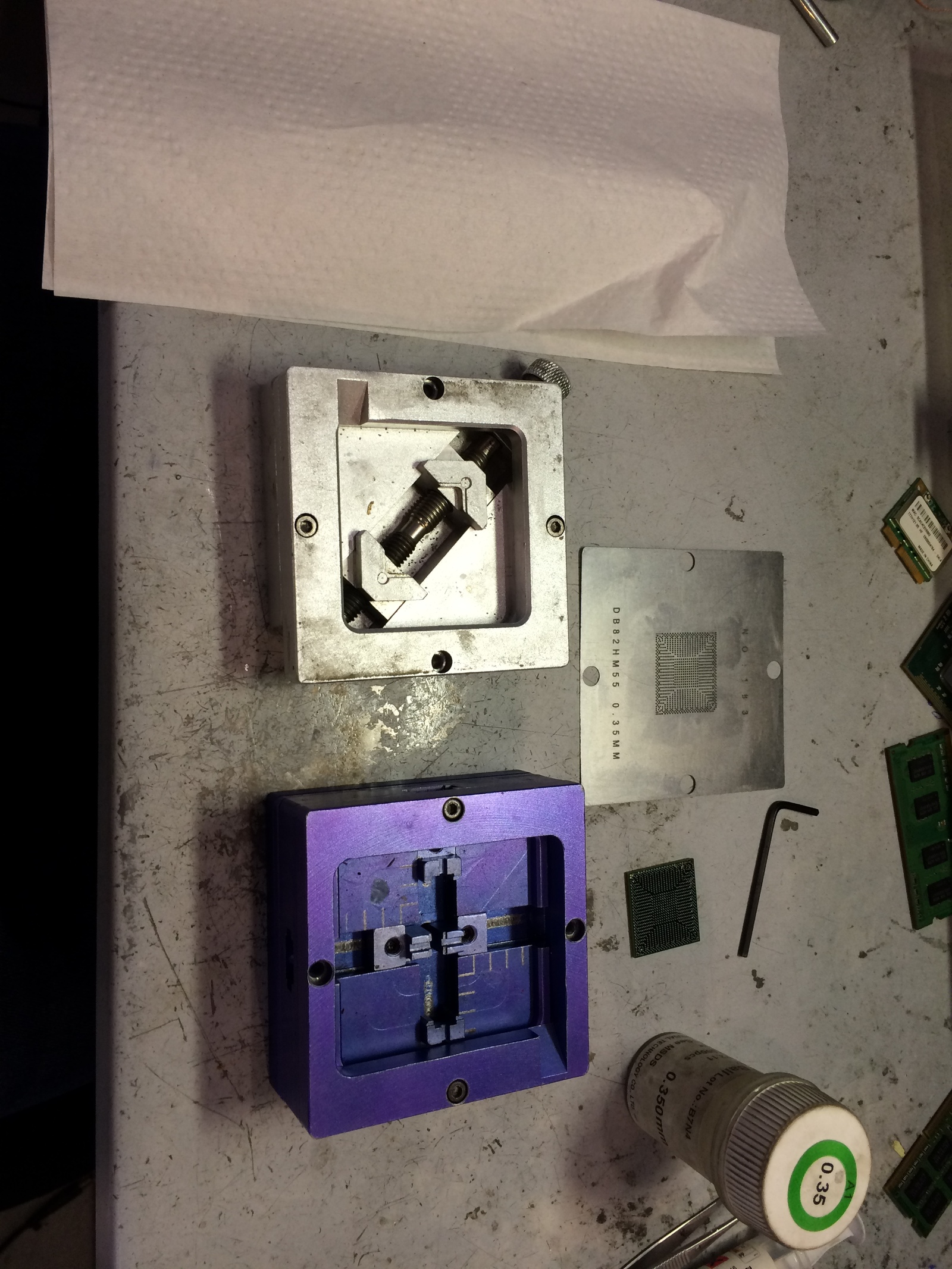

Дальше нужно восстановить bga припой на ЮМ. Обычно люблю пользоваться белой ребольной машинкой, но из за прямоугольной формы чипа, он в ней криво зажимается.
Пользуюсь трафаретами не прямого нагрева, сколько не пробовал прямого ничерта не получается))

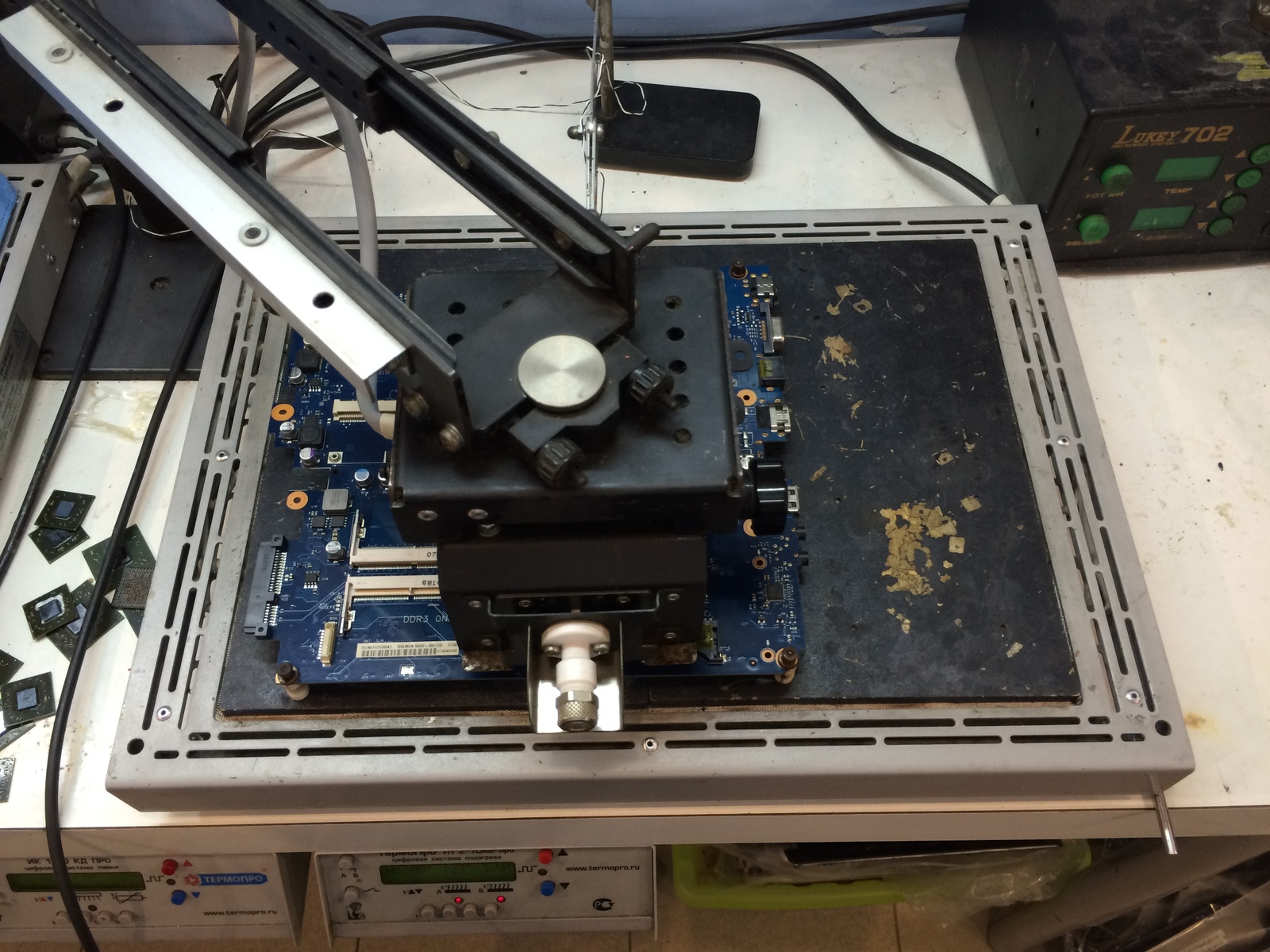

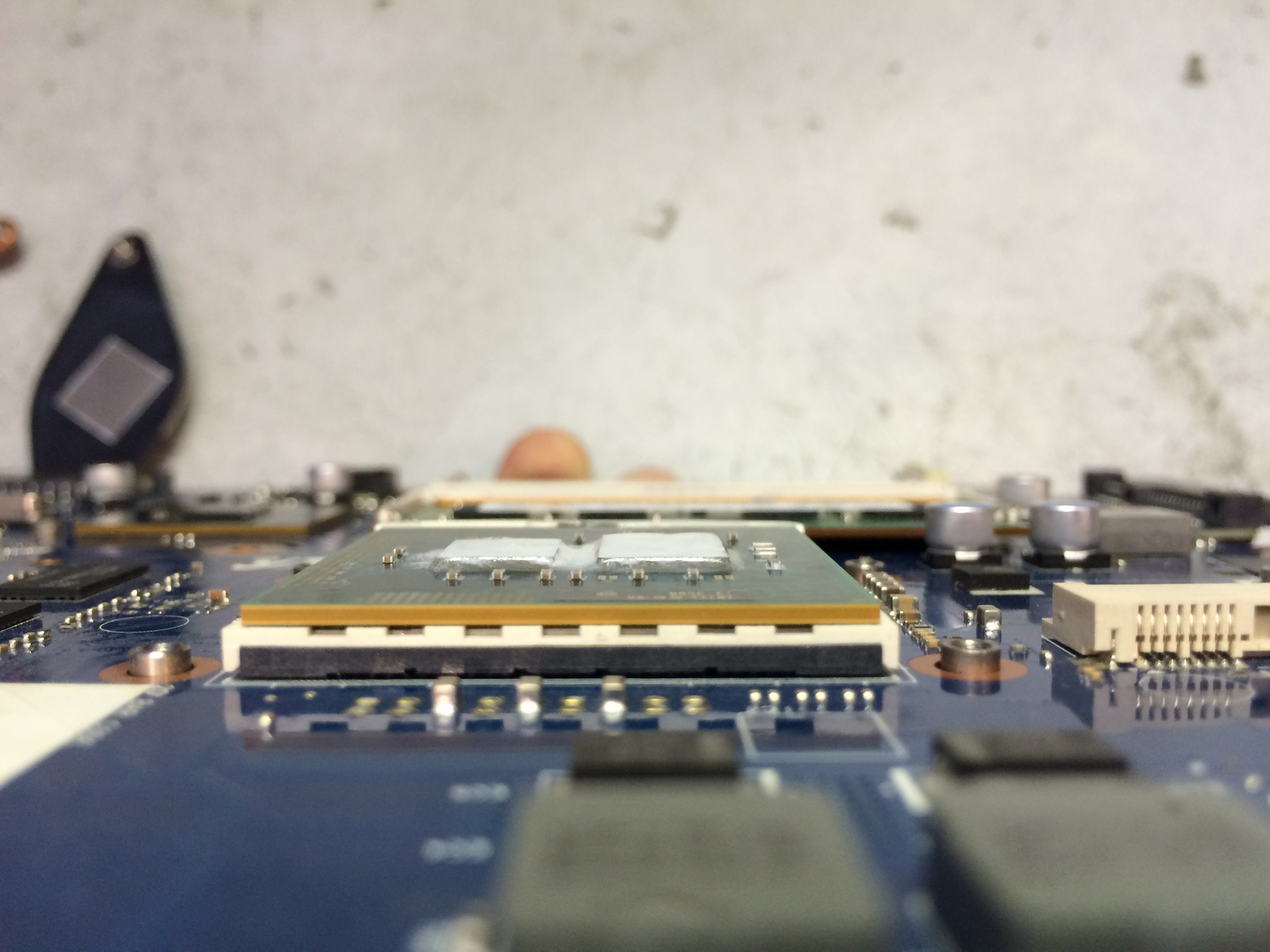

Далее сажаем восстановленный чип
Для лиги нанесения термопасты. Пол часа размазывал для тонкого слоя))

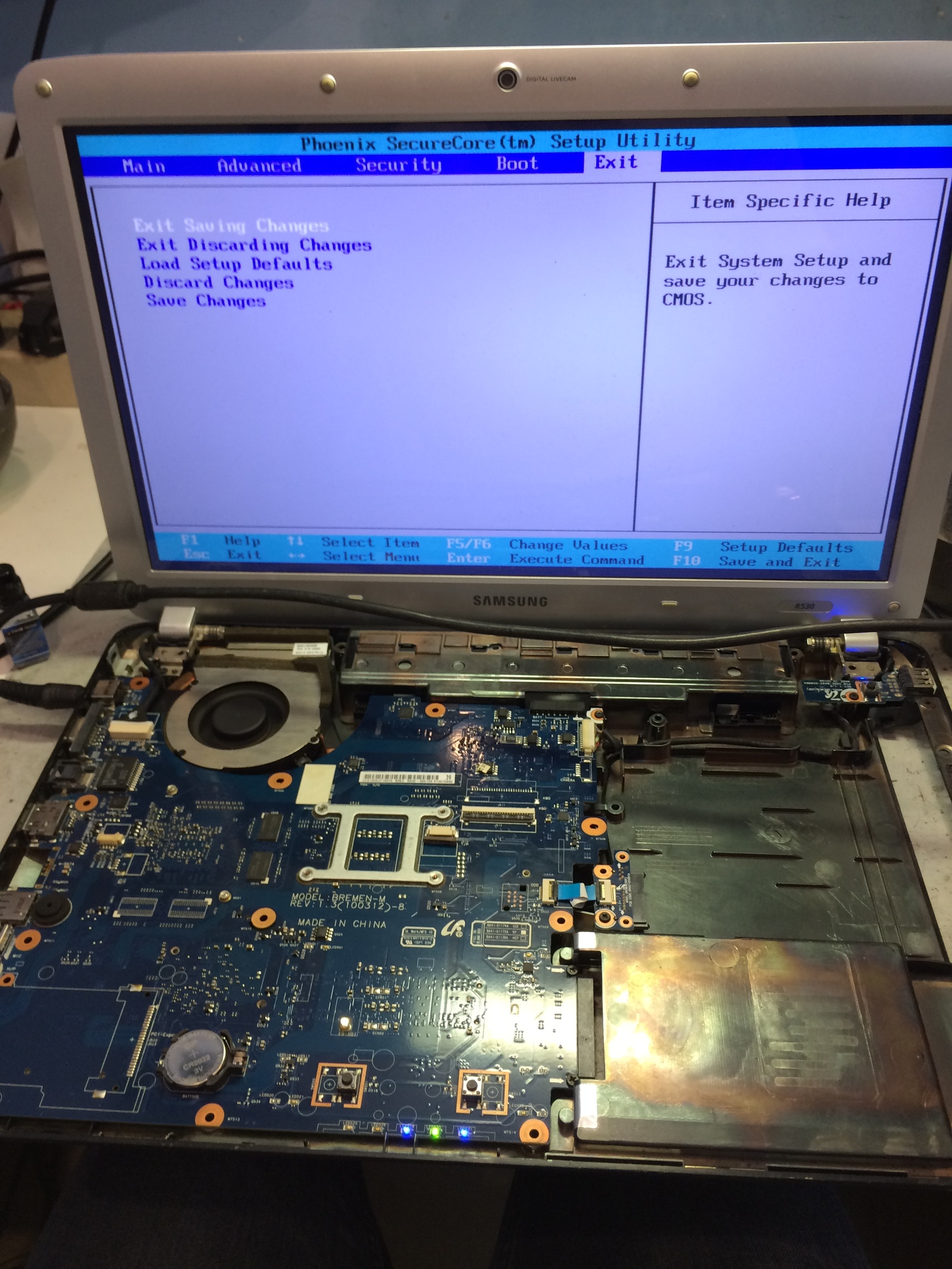

Ну и радуемся результатом

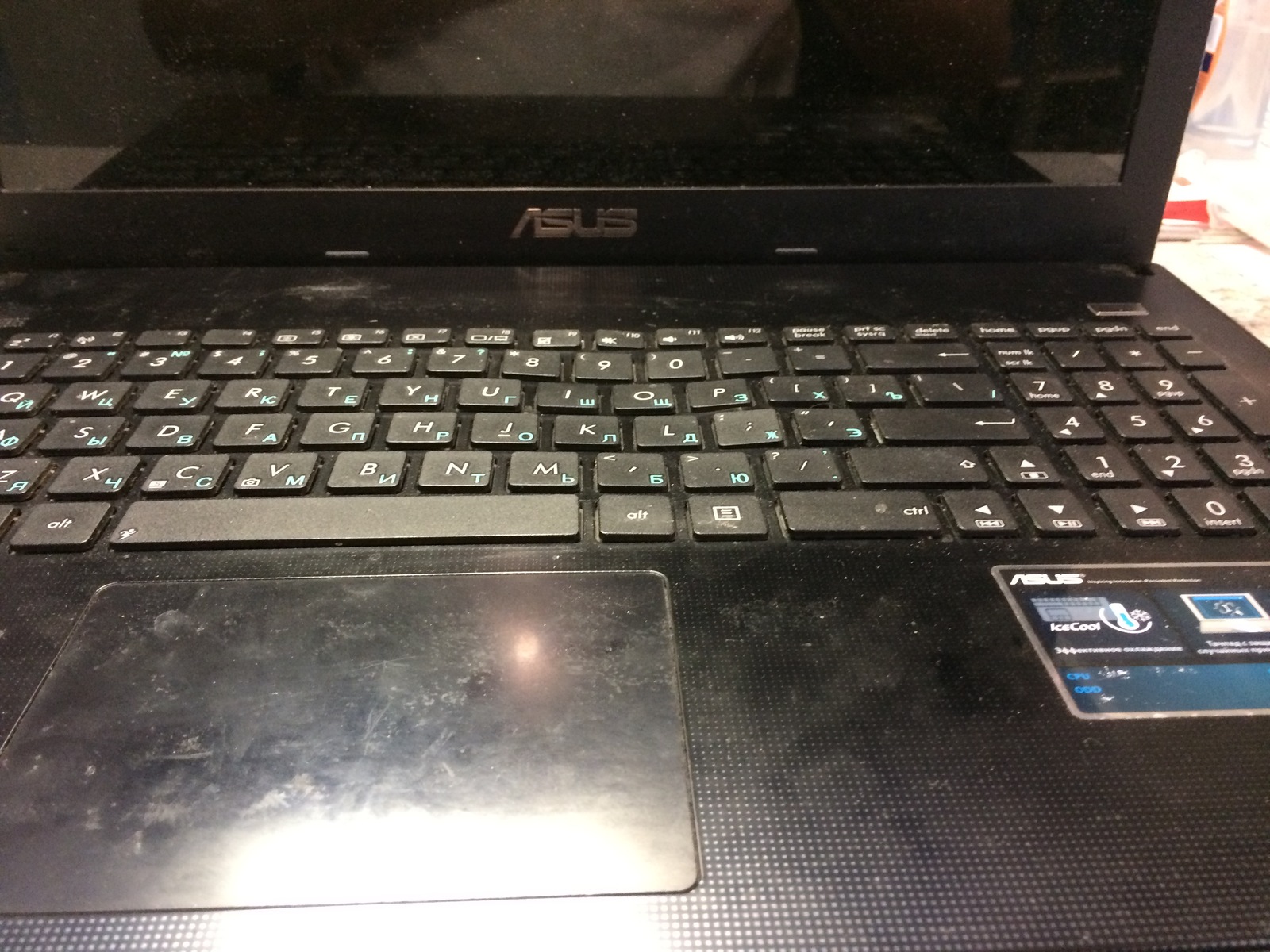

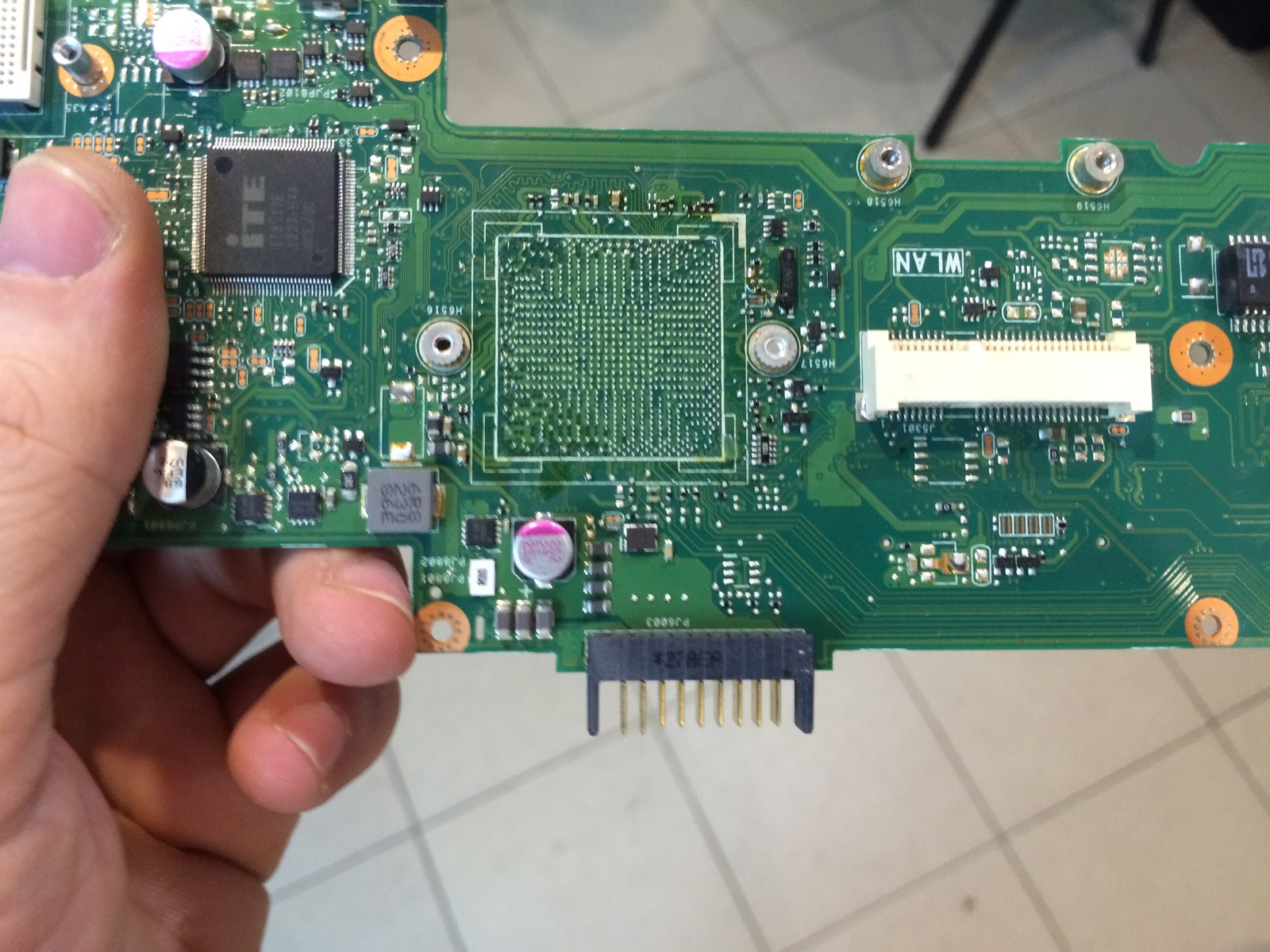

Вот еще последствия неудачной игры в танки)))
