Плата плавного старта для электротранспорта который имеет ручку газа

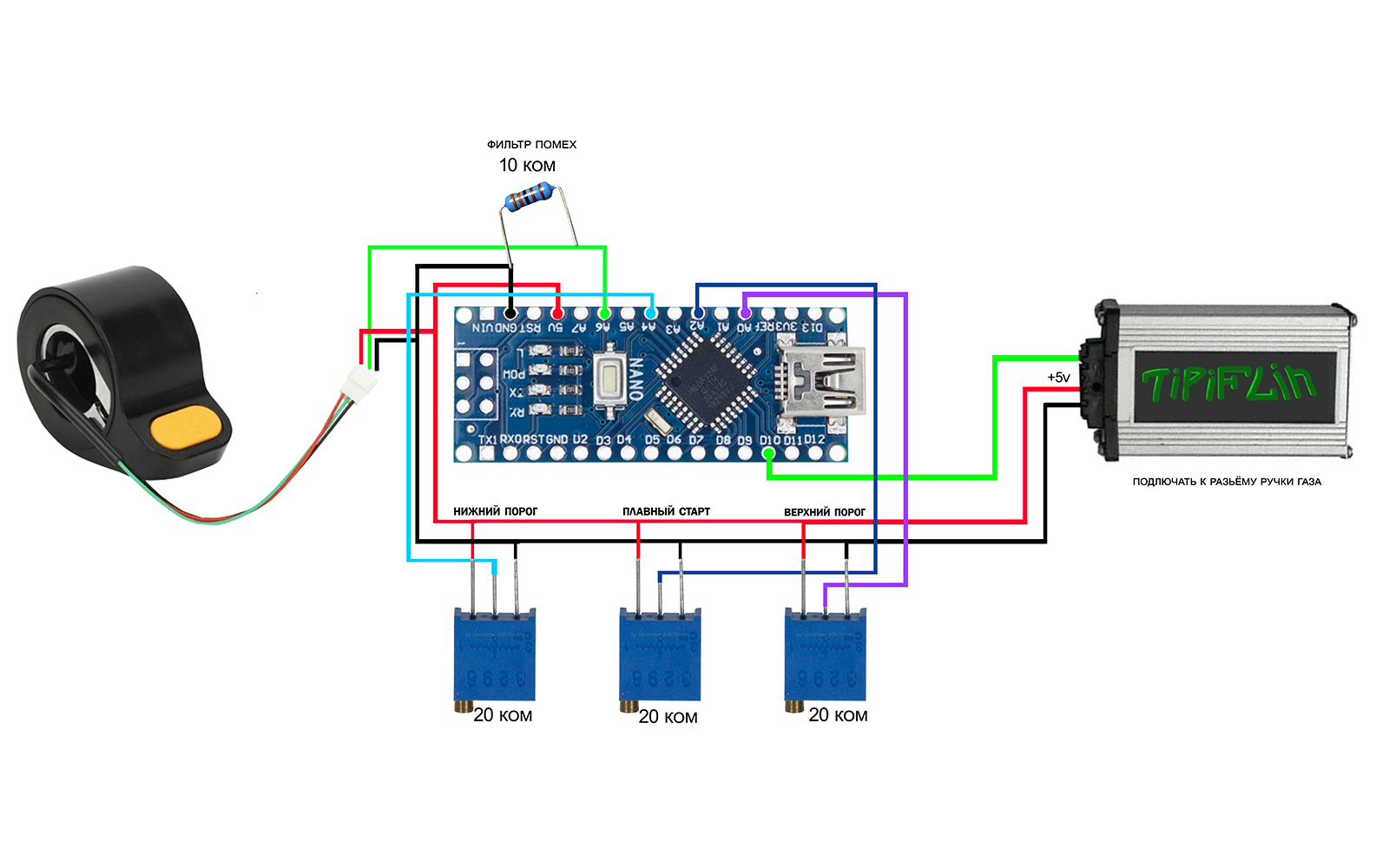

Вот схема подключения.
Важно не к каждому контроллеру подойдёт эта плата. Например она очень хорошо работает на дешевых китайских контроллерах. Если у вас не работает, значит я что-то не так сделал, или вы.
Чтобы прошить: открывайте прошивку и вставляете в скетч, вставляете arduino nano в пк, выбираете тип платы и ком порт, нажимаете проверить скетч, и нажимаете на кнопку прошить.
Вот ссылка на программу: Software | Arduino
вот ссылка на первую прошивку: https://drive.google.com/drive/folders/1LtG5drF5Bs0q_3HA-gDj...
В схеме arduino nano, три переменных резистора от 10 до 20 ком, и 1 резистор на 10 ком. Контроллер и ручка газа.
Печатную плату буду делать во второй части видео.
Плавный старт увеличивает управляемость
Инструкция 1
1) Во-первых нам надо сбросить всю плату:
Первый и второй резистор крутим максимально в лево, а третий максимально в право
Вот что надо делать после сброса
2) Теперь надо настроить: подсоединяем плату как на схеме и включаем свой электровелосипед или что у вас там. Первый резистор крутим в право пока мотор колесо само не начнет крутится без участия ручки газа, мотор колесо начало крутится и берем и крутим обратно в лево пока оно не остановится. Важно не должно быть постороннего звука. Мы настроили нижний порог срабатывания ручки газа. Берем ручку газа и нажимаем на полную, и крутим третий резистор в лево пока мотор колесо не перестанет уменьшать скорость. Услышали уменьшение скорости и крутим потихоньку обратно в право до максимальной скорости вращения.
А второй резистор регулирует плавный старт. Уменьшает или увеличивает время старта.
Еще вторым резистором можно уменьшить максимальную скорость вашего электротранспорта.
инструкция 2
Эту плату можно использовать без переменных резисторов: но придётся постоянно менять прошивку. Всего лишь надо убрать из схемы три переменных резистора. И накатить другую прошивку.
Вот ссылка на вторую прошивку: https://drive.google.com/drive/folders/1mgm3JGohsevP97BiVHzR...
Красным помечено плавный старт, 0 означает нет плавного старта, а какая либо другая цифра кроме 0 например 50 означает что есть плавный старт. Чем больше цифра тем медленней будет набирать скорость мотор колесо.
Синим помечено нижний и верхний порог ручки газа, лучше всего подставить вместо 0,255 например 50,180. Первую цифру увеличиваем до тех пор пака мотор колесо само не станет крутится, и потом уменьшаем пока оно вот вот остановится, и не будет издавать звуки. . Второе число уменьшаем до тех пор пока мотор колесо не перестанет уменьшать максимальную скорость, и с аналогией первой инструкцией обратно увеличиваем второй число.
Так плата будет занимать намного меньше места. Но нужно по потеть.
Если я где-то ошибся то поправьте в комментариях.
