Наши руки не для скуки. Ленточная пила с автоподачей. Часть 1⁠⁠

Возникла у меня задача пилить алюминиевый профиль. Много алюминия. На много заготовок. Первую партию заказал на производстве, отлистал денех и задумался о том, чтобы не листать денех.

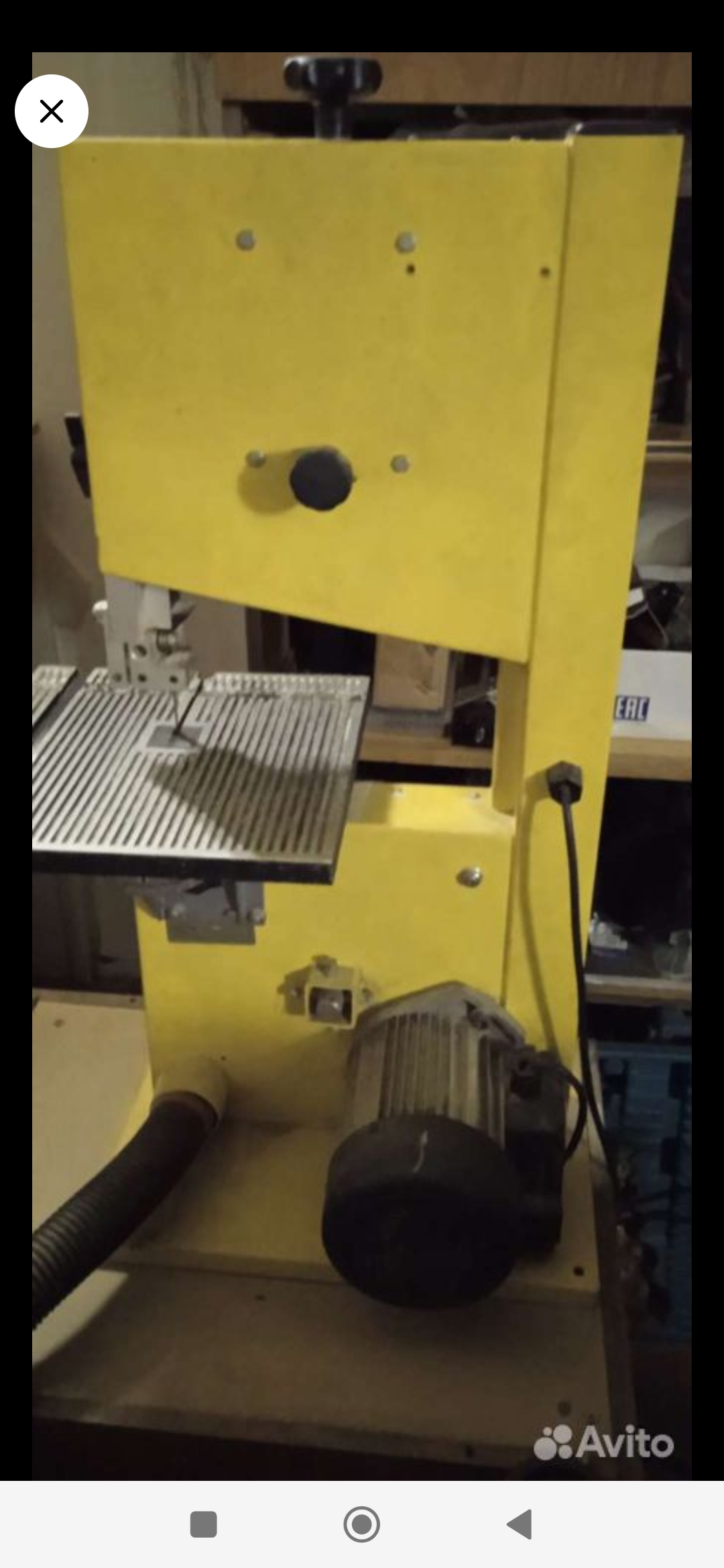

На Авито приобрел вот такой ленточный станочек Корвет 32

О том, что найти приводной ремень к этому станку оказалось невыполнимой задачей, можно написать отдельный пост и сложить в нем огромную панамку хуев для компании Энкор, которая этот станок типа "производит". Болгарка, дрель, перенос мотора и покупка ремня распространенной длины проблему решили. Но да не о том пост.

Естественно подавать алюминьку вручную - полное самоубийство и членовредительство. Посему будем городить автоподачу на трапецидальном винте с управлением с ПК. Почему с ПК? Так меньше мороки с автономным контроллером, благо древних компов и мониторов на Авито навалом за копейки.

Отчертил всё схематично в инвенторе, заказал на гидроабразиве стол, рельсы mgn15, винт, мотор nema23 и стал все это дело собирать.

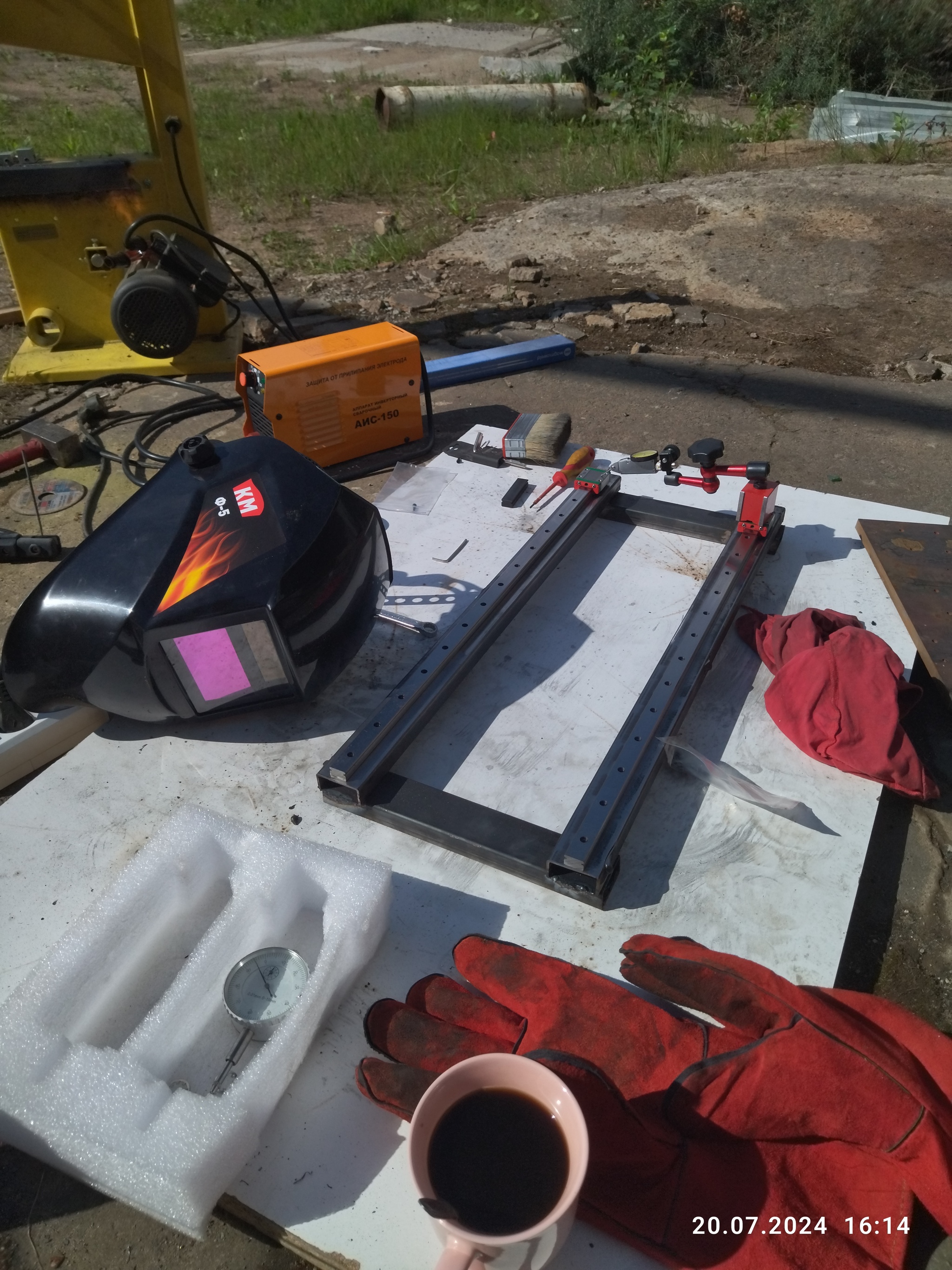

Для точного сверления отверстий под монтаж рельс заказал шаблон из тонкого листового железа, прихватил его, просверлил, потом отрезал и кинул в металлолом.

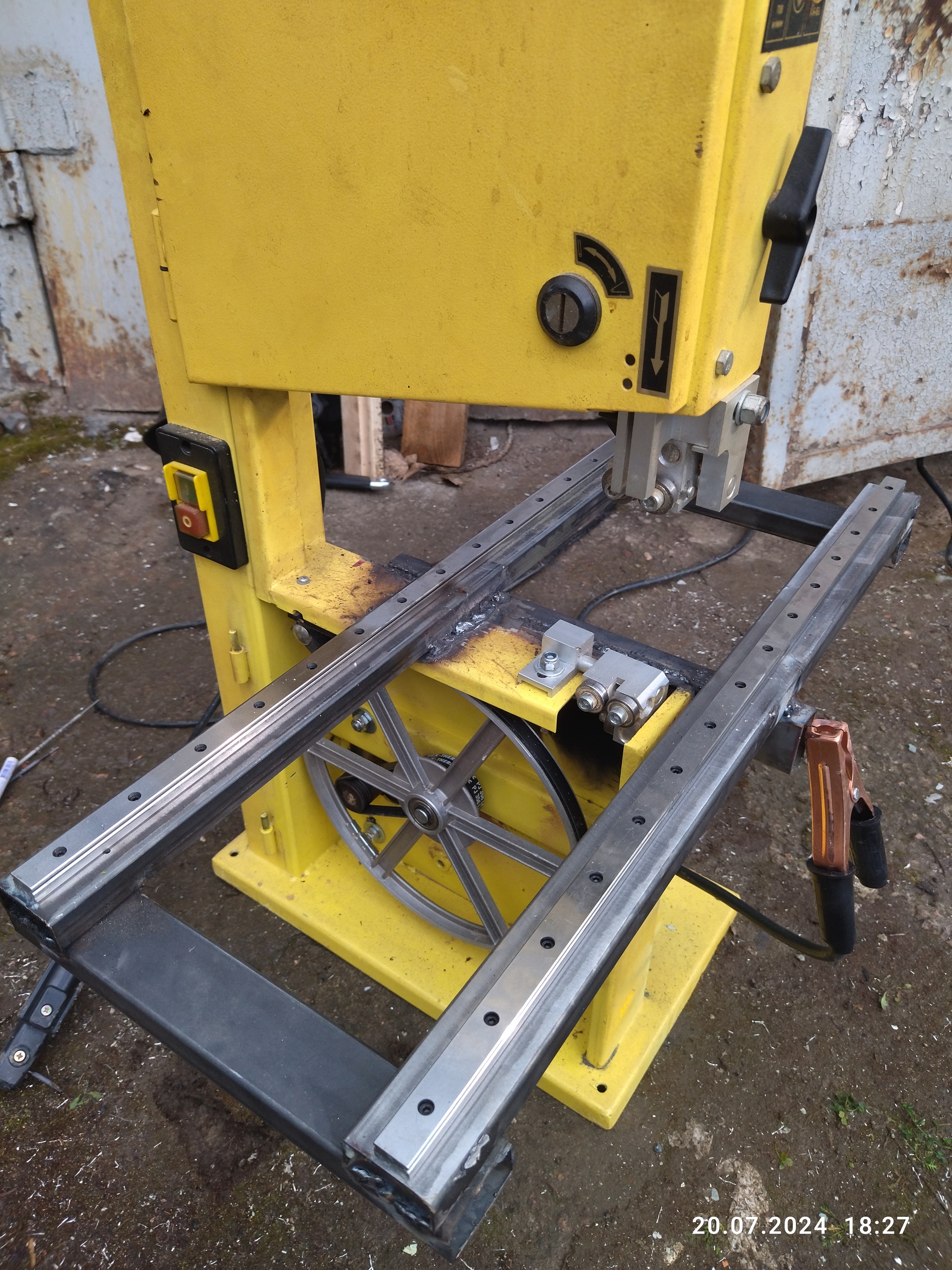

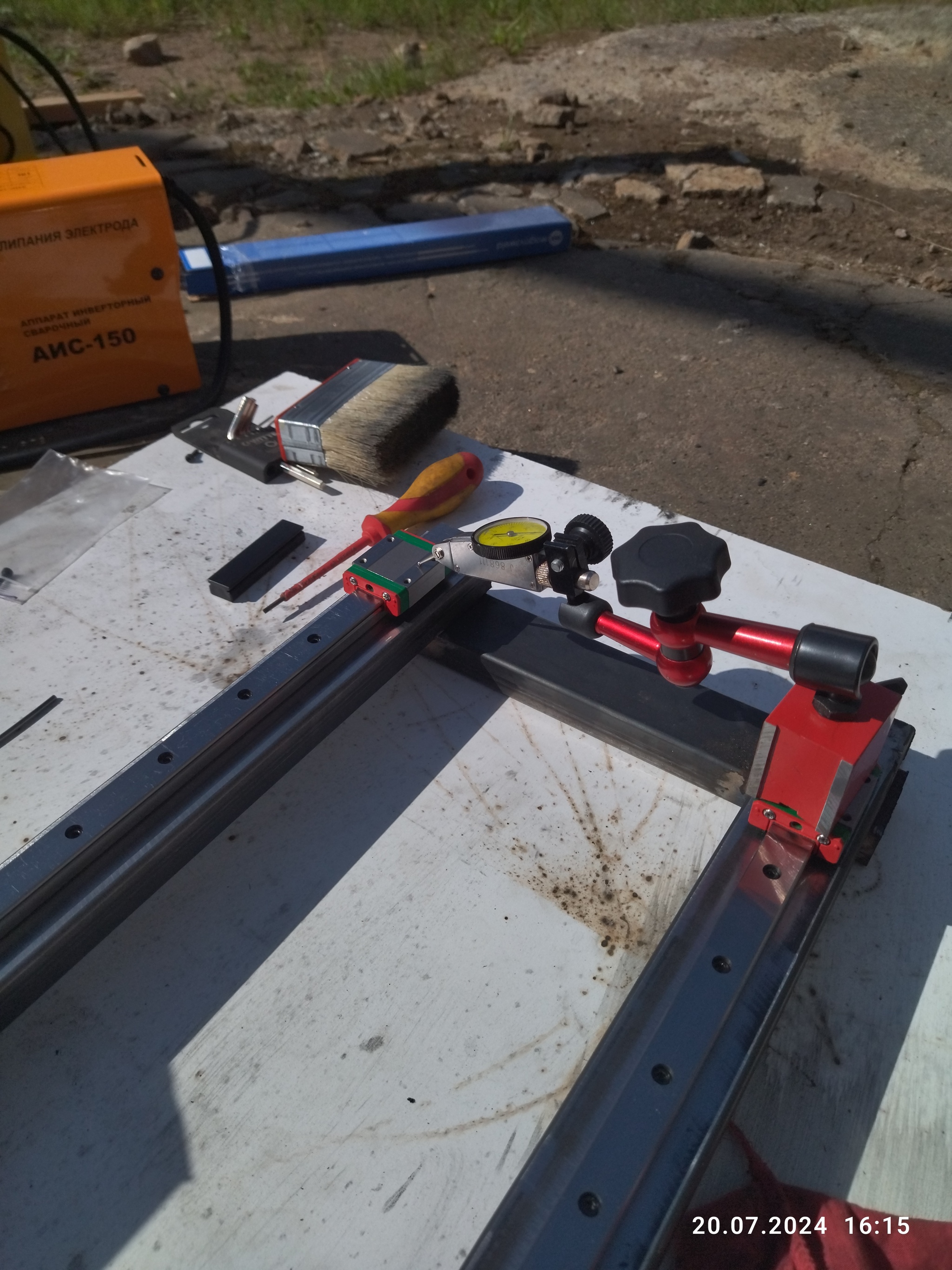

Рельсы встали с точностью в 3 сотки по индикатору, что по расстоянию, что по плоскости, чего за глаза для mgn кареток.

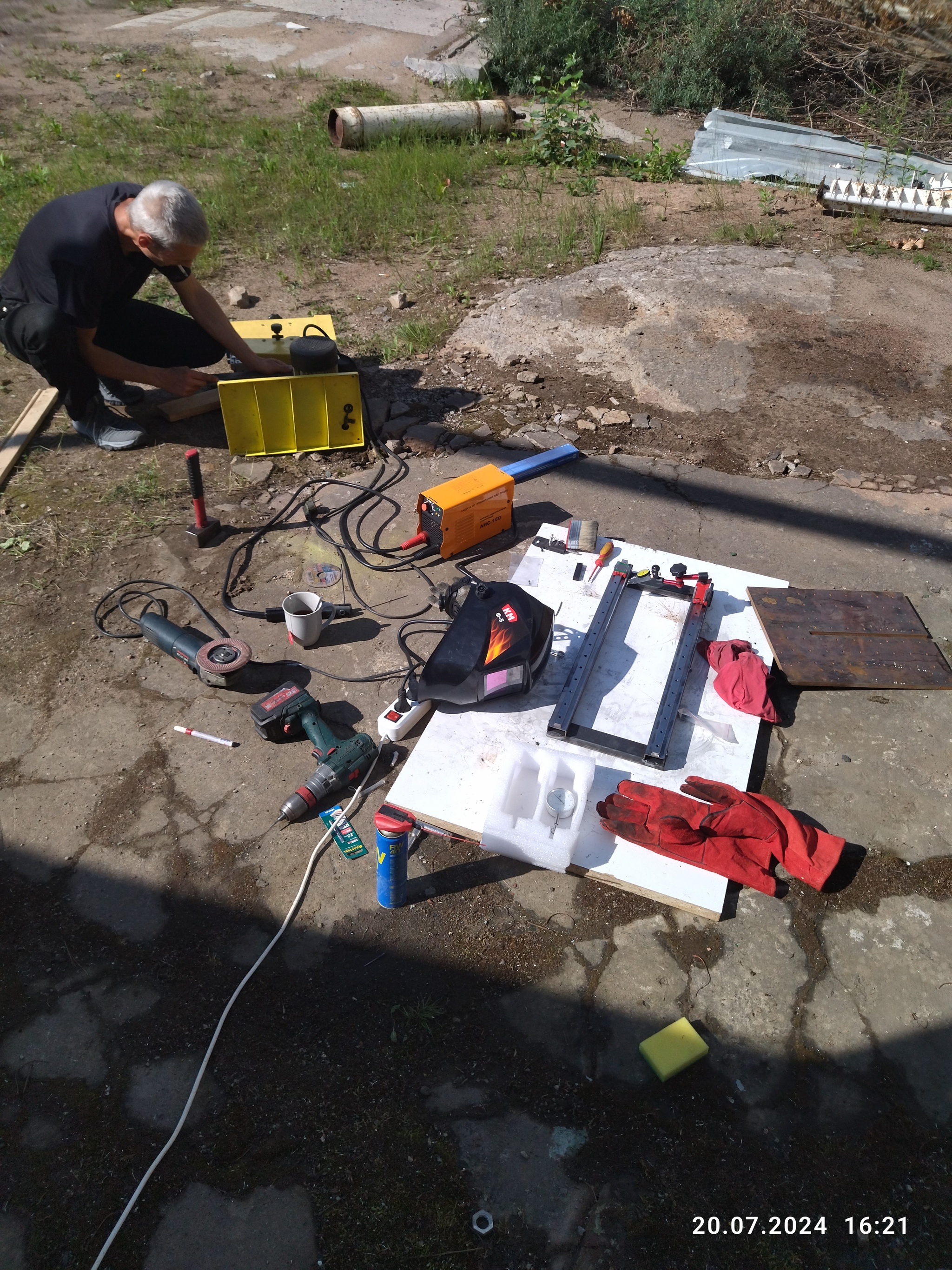

Сварку выполнял какой-то рукожоп, который сварочник в руках третий раз в жизни держал (Я). Умудрился даже капнуть на беговую дорожку рельс и долго и муторно потом дрочил её надфилем.

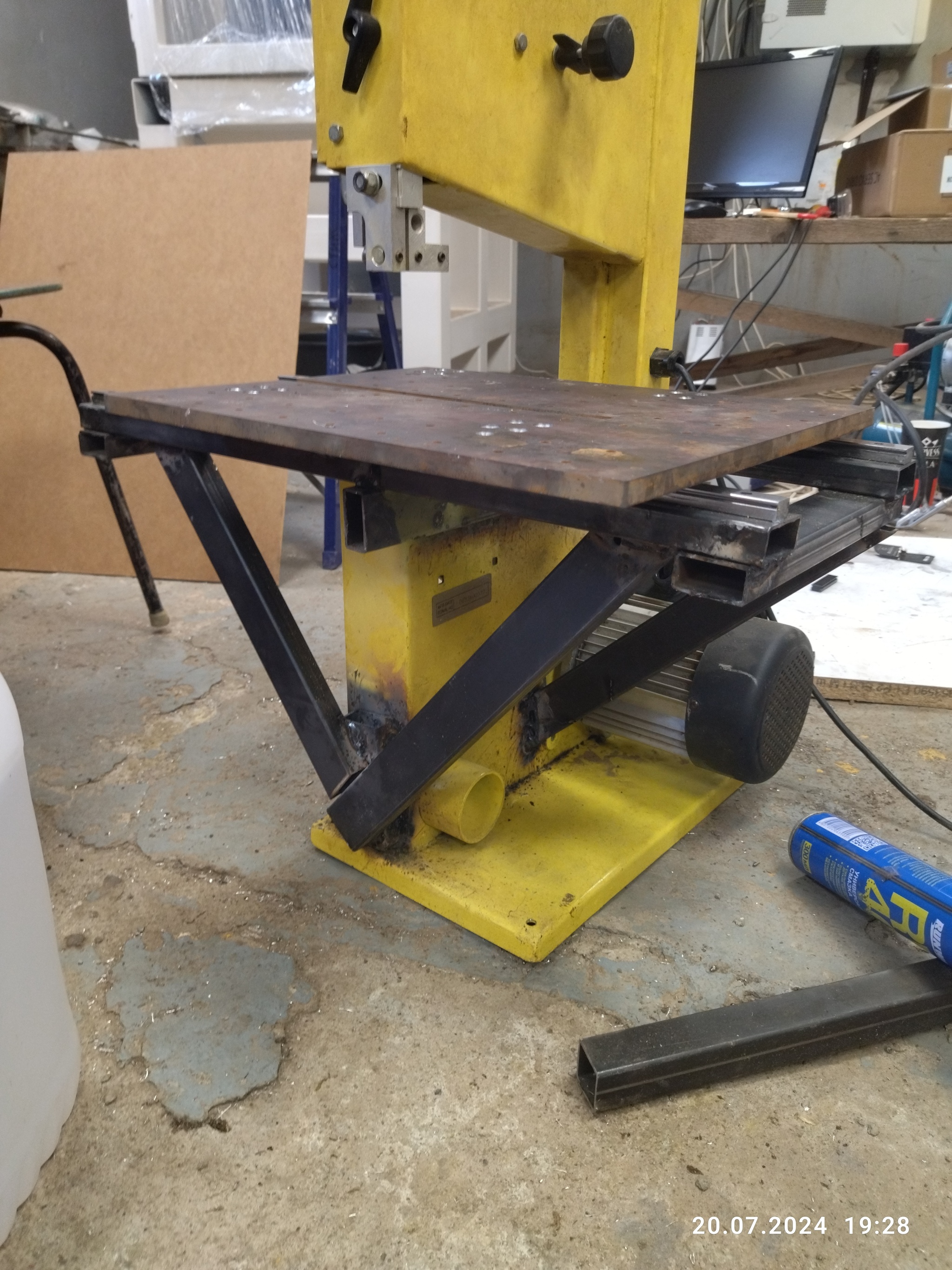

На данный момент собрал всё до такого состояния. На все работы ручками ушло примерно 6 часов с перекурами и кофиём. Огромное спасибо товарищу, который принимал активное участие.

Пытливым умам сразу видно колоссальный косяк. А как собственно устанавливать ленту?.. Но как говорится "пол работы не показывают". Там естественно будет пропил в трубе. Жесткости должно хватить, а остатки трубы свободно висящие в воздухе будут задействованы для задней опоры винта.

Продолжение следует.
