Микро/мини ГЭС для дома, для хозяйства и т.д. (краткий обзор)
Добрый день. Хоть я и занимаюсь солнечными панелями и ветрогенераторами, изредка спрашивают у меня и про микро или мини ГЭС, называют по разному. В нашем регионе где я живу, можно кое где приспособить пару моделей, вот о них я и расскажу в двух словах (основные данные дернул из их инструкций)

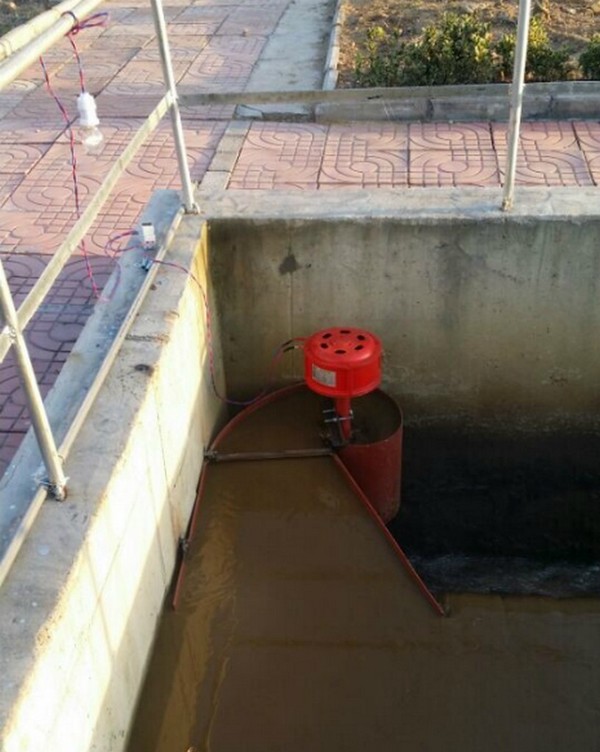

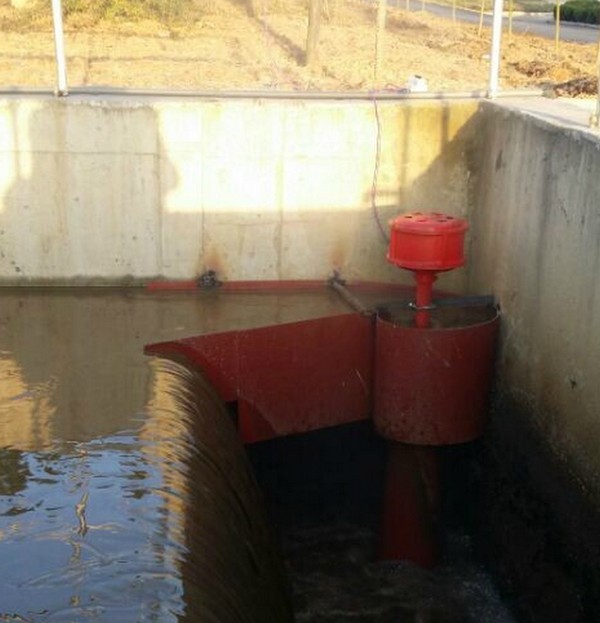

Первая модель микро ГЭС с турбиной Каплана в зависимости от модели рассчитаны на напор воды от 1,2 до 6 метров, с расходом от 0.04 до 0.1 м3/с.
Осевая микро ГЭС состоит из осевой микро гидротурбины и генератора, установленных на одном валу. Основные элементы гидротурбины – входной направляющий аппарат, вращающаяся крыльчатка (рабочее колесо), труба водосброса, главный вал, основание, подшипники. После прохождения рабочего колеса в отсасывающей трубе формируется дополнительное разрежение и увеличивается разность давлений до и после рабочего колеса. Поток, имеющий определенную скорость и потенциальную энергию, проходя через рабочее колесо принуждает его ротор вращаться. Так потенциальная и кинетическая энергия преобразуется в мощность.
Данная модель выпускается в основном мощностью от 600Вт до 3000Вт с напряжением 110, 220, 380V и частотой 50 и 60 Гц.
Минимальный вес данной модели 36 кг. Цена в зависимости от мощности колеблется от 42 000 руб. до 90 000 руб.

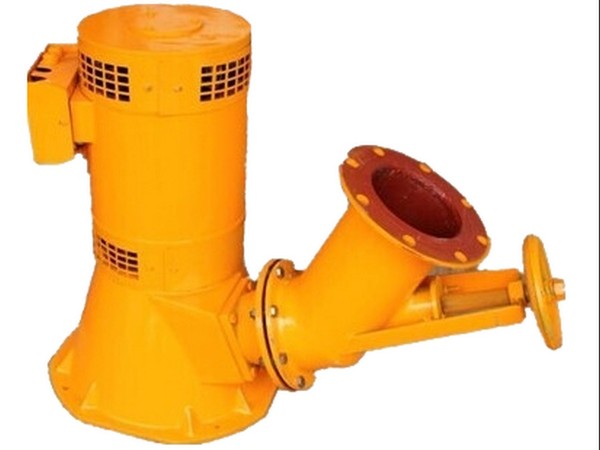

Следующая модель микро ГЭС с турбиной Тюрго.
В зависимости от модели рассчитаны на напор воды от 8 до 50 метров, с расходом от 0.008 до 0.04 м3/с, модели 600-3000Вт – однофазные, модели 5000-10000Вт могут поставляться как с однофазным, так и с трехфазным генератором.

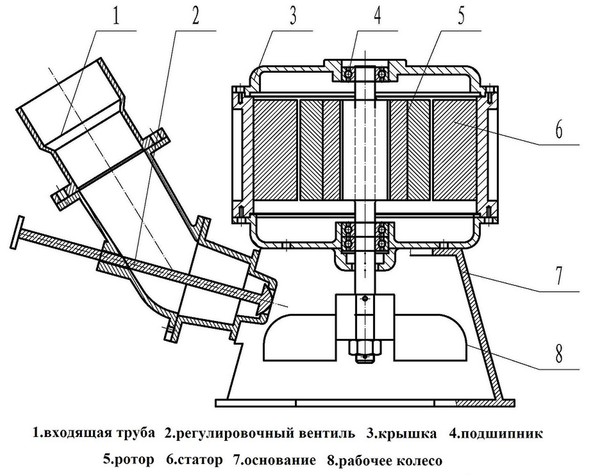

Микро ГЭС с турбиной Тюрго состоит из микро гидротурбины и генератора, установленных на одном валу. Основные элементы гидротурбины: входной направляющий аппарат, вращающаяся крыльчатка (рабочее колесо), главный вал, основание, регулировочный вентиль, подшипники, крышка. Поток жидкости под напором и давлением подводится к входной трубе, где происходит преобразование потенциальной энергии в кинетическую с помощью диффузора с направляющей форсункой. Жидкость с высокой скоростью вытекает из сопла форсунки и приводит во вращение колесо Тюрго, а следственно, и вал генератора.
Минимальный вес данной модели 37кг. Напряжение 230-400V, количество фаз одна или три, мощность от 600Вт до 10000Вт. Цена в зависимости от мощности от 42 000 руб. до 900 000 руб.

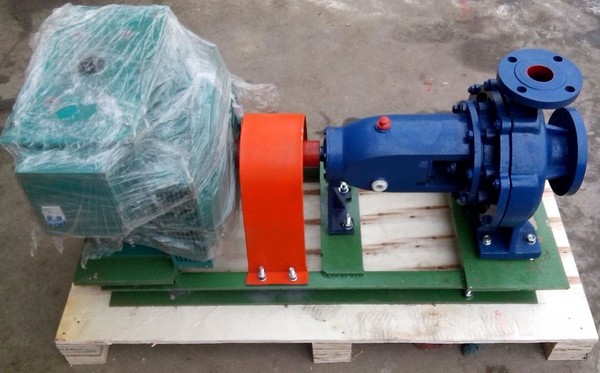

И последняя модель с которой мне приходилось сталкиваться это микро ГЭС с турбиной Френсиса.
Данные модели микро ГЭС с турбиной радиального течения Френсиса в зависимости от модели применимы при напор воды от 10 до 100 метров, с расходом от 0.005 до 0.1 м3/с.

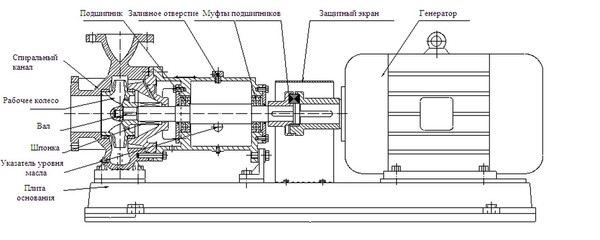

Микро ГЭС радиального течения состоит из гидротурбины и электрического генератора, соединенных определенным образом. Основные элементы микро гидротурбины: спиральный канал, рабочее колесо, главный вал, технологические приспособления крепления и соединения деталей и т.д. Высоконапорная жидкость, проходя через спиральный канал, вынуждает вращаться рабочее колесо турбины. Вал турбины механически соединен с валом генератора, который приводится во вращение и начинает вырабатываться электричество.
Выходное напряжение — 120/230/380/480 V. Минимальный вес данной модели 290 кг. Мощность от 3000Вт до 10000Вт. Цена в зависимости от мощности составляет от 220 000 руб. до 2 300 000 руб.

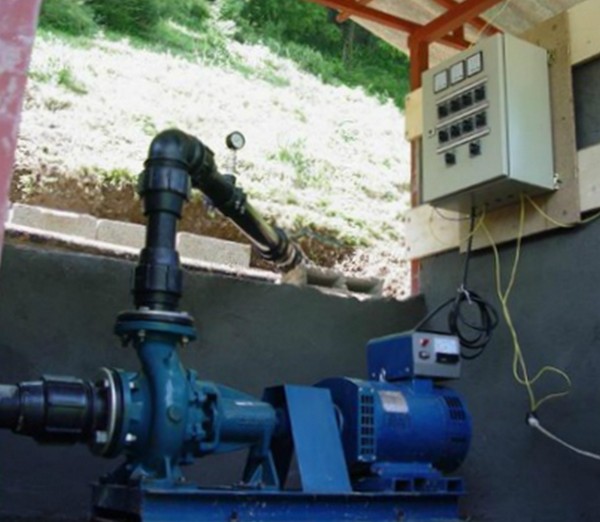

Ну и пример ее установки на фото.
Да, забыл упомянуть, турбины Каплана и Тюрго могут отличаться еще количеством полюсов в генераторах, что влияет на скорость вращения. Вот данные из паспортов: четырехполюсник-1500 об/мин, шистиполюсник — 1000 об/мин, восьмиполюсник — 750 об/мин.
Вроде все, если что забыл написать, спрашивайте
