Машина Судного дня, младшенькая

Эту штуку я собирал для знакомого владельца квест-комнаты.

Чтобы игроки могли вдоволь натешиться и проявить смекалку, мы постарались напихать в относительно небольшой объем максимальное количество загадок. Точнее, заказчик придумал, а запихивал я ...

Про все рассказывать не буду, скажу только, что от стандартной схемы "какой резать - красный или синий ?" пришлось уйти чуть дальше.

Машина Судного дня, младшенькая Электроника, Arduino, Длиннопост

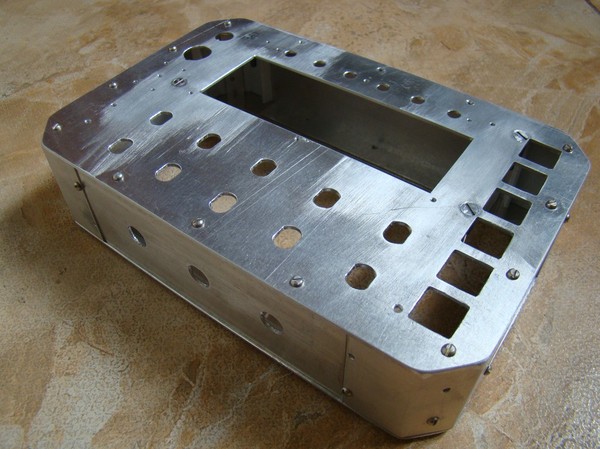

Основной материал для корпуса - алюминий. Примерные размеры - 18х16х7см.

Резал на домашнем фрезере с ЧПУ.

Машина Судного дня, младшенькая Электроника, Arduino, Длиннопост

Решетки для динамиков и накладка на дисплей. Особого функционала они не имеют, просто добавляют корпусу рельефности.

Машина Судного дня, младшенькая Электроника, Arduino, Длиннопост
Машина Судного дня, младшенькая Электроника, Arduino, Длиннопост

Боковые стенки сделаны из алюминиевого профиля и уголка.

Машина Судного дня, младшенькая Электроника, Arduino, Длиннопост
Машина Судного дня, младшенькая Электроника, Arduino, Длиннопост

Покраска - порошковая, красил мой знакомый, за что ему большое спасибо.

Машина Судного дня, младшенькая Электроника, Arduino, Длиннопост
Машина Судного дня, младшенькая Электроника, Arduino, Длиннопост
Машина Судного дня, младшенькая Электроника, Arduino, Длиннопост

Электроника собрана на двух платах : на одной - МК, зарядка для лития на TP4056 и MP3-модуль с алиэкспресса, на второй -  матрицы и светодиоды.

Машина Судного дня, младшенькая Электроника, Arduino, Длиннопост
Машина Судного дня, младшенькая Электроника, Arduino, Длиннопост

Аккумулятор (18650) и вибра размещены на специально обученной планке.

Машина Судного дня, младшенькая Электроника, Arduino, Длиннопост

Также в схему добавлен DCDC на 5 вольт, поскольку LED-матрицы сделаны на спаренных светодиодах и при снижении напряжения на аккумуляторе ниже 3,8 вольт они резко теряют в яркости. На боковой стенке - динамик от ноутбука.

Машина Судного дня, младшенькая Электроника, Arduino, Длиннопост

В верхнем цилиндре есть немного механики, в качестве привода для самого цилиндра - шаговый двигатель с редуктором (оттуда же, с али)

Машина Судного дня, младшенькая Электроника, Arduino, Длиннопост
Машина Судного дня, младшенькая Электроника, Arduino, Длиннопост

Тут я немного накосячил с винтами, сорвал резьбу М2, пришлось нарезать по-новой и крепить винтами М3

Машина Судного дня, младшенькая Электроника, Arduino, Длиннопост

Задняя стенка без изысков

Машина Судного дня, младшенькая Электроника, Arduino, Длиннопост

Девайс крепится на жилете грибника-рыболова.

Машина Судного дня, младшенькая Электроника, Arduino, Длиннопост

Полное видео запуска и останова этой штуки я не снимал, но есть последняя минута его жизни. Вставить ролик пока не могу, вот ссылка :

http://www.youtube.com/watch?v=5xIEOmRp1aA
