Маркировка щита или красота от скуки

Всем, доброго времени суток! Поскольку все стройки остановлены, у меня, наконец, дошли руки нарисовать симпатичные авторские маркировки для щитов. Обсуждения и комментарии приветствуются, как и идеи, какие еще иконки могут быть полезны большинству.

Маркировка щита или красота от скуки Дизайн, Маркировка, Иконки, Щит
Маркировка щита или красота от скуки Дизайн, Маркировка, Иконки, Щит

Для тех, кто может использовать, прилагаю файл в векторе. Используйте безвозмездно, по своему усмотрению:)) Могу помочь в разработке маркировки для вас, делать все равно нечего))

Файлик "Маркировка щитов.cdr(v13)" лежит в моей VK группе inakipelo.


PS Есть сервисы, позволяющие сделать тоже самое в конструкторе, но иногда надо "прямо сейчас", да и хотелось иметь уникальные иконки. Не зря же 6 лет учился на дизайнера)))

Лига электриков

5.6K постов25.7K подписчиков

Правила сообщества

Запрещён оффтоп, нарушение основных правил пикабу

2
Автор поста оценил этот комментарий

Отличный сервис)

Иллюстрация к комментарию
раскрыть ветку (1)
2
Автор поста оценил этот комментарий

Очень странный щит,) Ввод справа, заглушек нету, куда УЗО идут вообще непонятно. Зачем маркировать кросс-модули снаружи щита тоже непонятно))

показать ответы
Автор поста оценил этот комментарий

Ждём примеров использования.

раскрыть ветку (1)
2
Автор поста оценил этот комментарий
Учитывая ситуацию, это может быть не скоро((
7
Автор поста оценил этот комментарий
раскрыть ветку (1)
1
Автор поста оценил этот комментарий

Знаю-знаю. Но некоторые иконки мне не нравятся по исполнению, а некоторых просто нету))  Да и лезть в этот конструктор из-за маленьких щитов нету смысла, проще сдвинуть 12 кубиков  в Короле, а для сложных щитов с автоматикой системе пока не хватает гибкости.

показать ответы
0
Автор поста оценил этот комментарий
Газовый котел и резервный электро имеется, но честно - что за астрономическое реле? Что-то с Солнцем и Луной, или Венера с плеядой?
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Аналог фото-реле. Рассчитывает астрономический восход и заход солнца, используется для автоматизации систем освещения. Многие модели поддерживаю расписание. Отличная штука - не требует прокладки дополнительных линий для фото-датчиков, не требует очистки и обслуживания, коммутирует более серьезные токи в штатном исполнении. У меня в группе есть статья о них.

показать ответы
0
Автор поста оценил этот комментарий

Как-то с ПУЭ не очень согласовывается такая маркировка.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Почему?  Такая маркировка щитов облегчает эксплуатацию, что вполне идеологически правильно. И никоим образом не отменяет  числовую маркировку кабелей и автоматов.

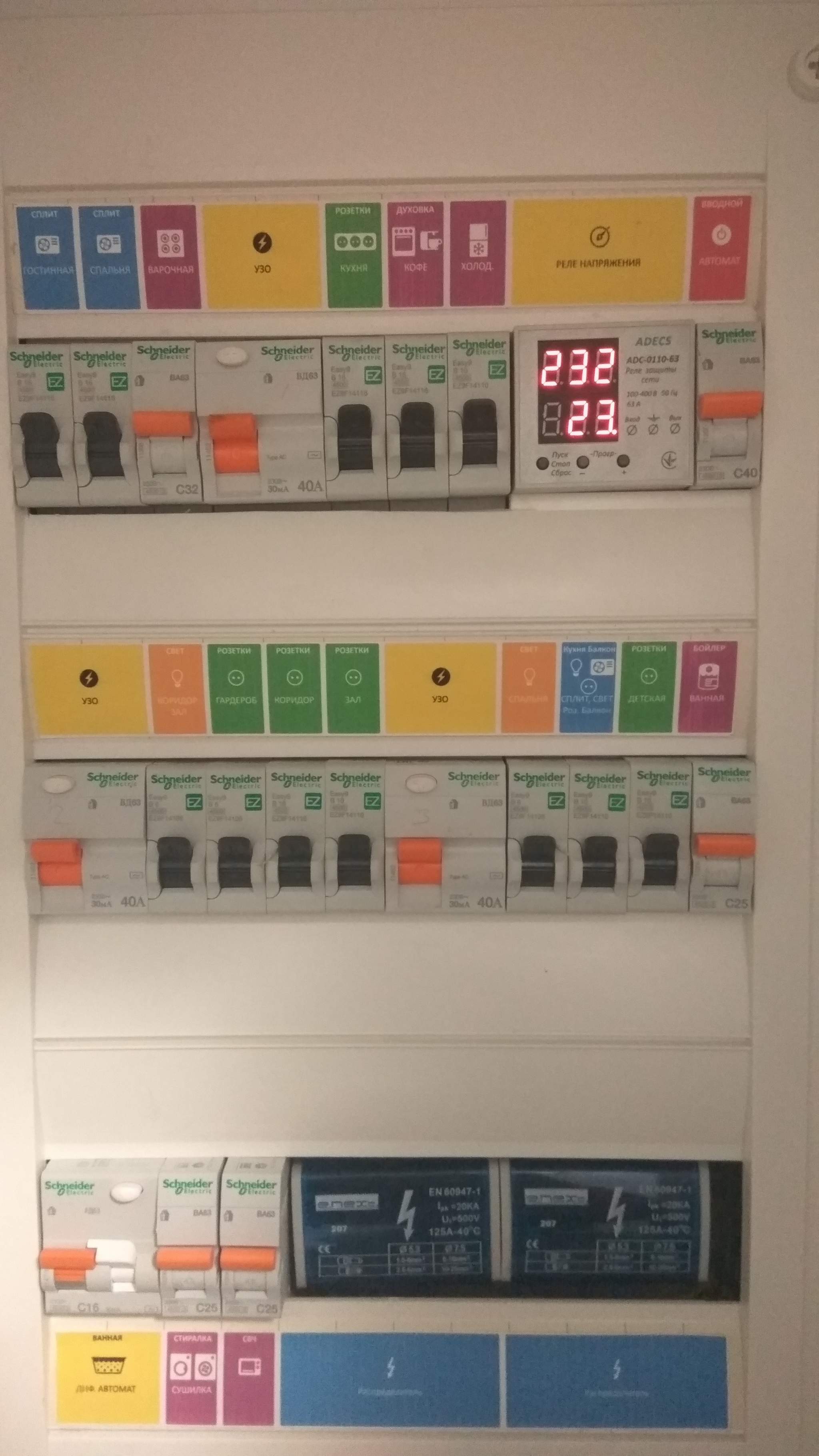

Иллюстрация к комментарию
1
Автор поста оценил этот комментарий

Да, электрик у меня работал так себе, неаккуратный)
Но под пластиком щитка все красиво.
Маркировал я сам, от нечего делать, надписи карандашом были неочем)

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Ну ничего критичного нету, просто странно... Так обычно не делают)
0
Автор поста оценил этот комментарий
Вот честно: больше половины пиктограмм лично мне показались неочевидными, я не смог уверенно определить их значение, не читая текст.
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
А какие именно, будем улучшать)
0
DELETED
Автор поста оценил этот комментарий

но их сотни, даже тысячи

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Им мой труд без надобности,)
1
DELETED
Автор поста оценил этот комментарий

вот даже не знаю как объяснить, я сталкивался с индивидуумами для которых ясные и чёткие инструкции выглядят так

Иллюстрация к комментарию
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Это уже либо к офтальмологу, либо к психиатру))
показать ответы
2
DELETED
Автор поста оценил этот комментарий

идея классная, но, вы не учли армию долбоёбов которые поймут всё неправильно

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Что вы имеете ввиду? Тут вроде бы все очень однозначно.
показать ответы
0
Автор поста оценил этот комментарий
не очень понял замысел, если есть конструкторы: сделал, распечатал и вот оно здесь и сейчас или я что-то не понял?
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

В основном, подобные сервисы предполагают  печать и доставку. Да и для большинства квартирных щитов конструкторы избыточны, и тоже требуют времени на разобраться и конструирование. Мне была важна уникальность и наличие используемых мной компонентов.

показать ответы
0
Автор поста оценил этот комментарий

Где же все эти электрики, которые маркируют щиты ? Хоть бы один такой красивый щит попался.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Вот он я)) Так-то напечатать на самоклейке проще и быстрее чем царапать что-то от руки)
