Кузьмич, наливай!⁠⁠

Петербургский мастер Валерий Афанасьев представил новую модель наливатора по мотивам "Особенностей".

Далее от имени автора.

Эта работа посвящена фильмам «Особенности национальной охоты» и «Особенности национальной рыбалки».

Все герои и актёры этих фильмов хороши! Но, как я думаю, егерь Кузьмич, которого замечательно сыграл Виктор Бычков, является центральной фигурой, вокруг которой происходят все действия фильма. Именно он стал героем моего проекта.

Но меня не устраивает высота горлышка, поэтому отрезаю его до нужной длинны.

К горлышку приклеиваю втулку с коническим отверстием.

Пробка будет силиконовая.

Вот так всё это получилось, теперь бутылка нужной высоты и со штуцером для отбора напитка.Вот так всё это получилось, теперь бутылка нужной высоты и со штуцером для отбора напитка.

Теперь перехожу к главному герою – Кузьмичу.

Помните в фильме «Особенности национальной охоты» он сидит на своём огороде вот в такой позе? Именно такую фигурку заказал у скульптора Инны.

А сидит Кузьмич перед садом камней и медитирует.

Вот имитацию этого сада я и планирую сделать.

Для начала вырезаю круглую пластину и размечаю где будут находиться стопки.

Далее на фрезерном станке с помощью поворотного стола прорезаю под стопки небольшие углубления.

Потом вокруг этих углублений вырезаю пересекающиеся кольцевые канавки.

Для полной похожести с садом камней заполняю половину диска параллельными канавками.

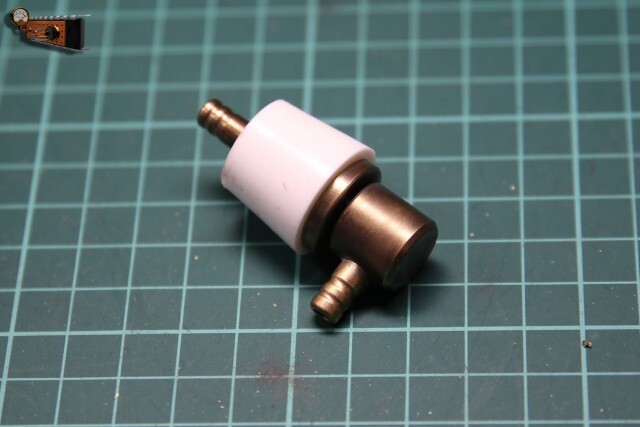

Для вращения диска делаю вот такой поворотный узел, скольжение обеспечивают фторопластовые втулки.

Ось припаивается к диску. Отверстия во втулке нужны для пропускания проводов.

Тем временем Инна изготовила фигурку Кузьмича, и я отдал её в печать на 3D-принтере.

Теперь можно примерить Кузьмича к его саду камне на огороде.

Раздаточный кран делаю в виде трубы торчащей из земли, у неё будет как бы вентиль.

Подобрал подходящий двигатель и шестерёнки для привода диска с Кузьмичом и стопками.

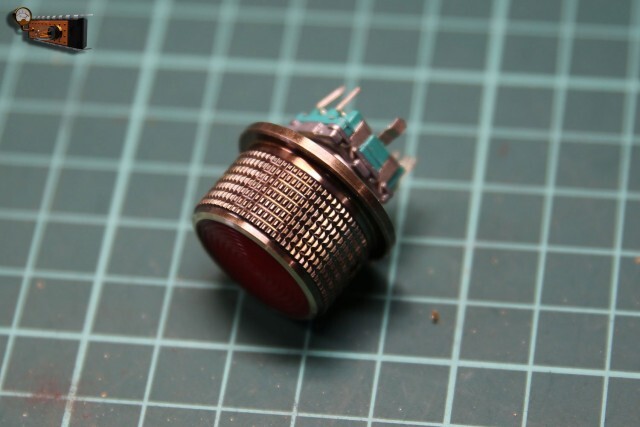

В данной конструкции всё управление будет осуществляться одним энкодером, а его кнопка будет кнопкой «Пуск».

Энкодер и индикатор на сдвиговых регистрах крепится к декоративному шильдику.

Вид шильдика с передней стороны.

Для удержания бутылки на месте сделал специальный кронштейн.

Теперь устанавливаю и распаиваю с обратной стороны диска светодиоды подсветки и контактные датчики наличия стопок. Так же на оси вращения находится источник света для оптических датчиков положения диска.

Фототранзисторные датчики располагаются на отрезках алюминиевого профиля с возможностью регулировки по высоте и по угловому смещению.

Корпус устройства выполнен из МДФ и оклеен дубовым шпоном. Его изготовил мой друг Кирилл.

На верхней части корпуса есть небольшая шахта для того, чтобы там поместились выступающие снизу части поворотного диска.

_______________

К сожалению, пикабу не даёт возможность загрузить больше картинок. Продолжение сделаю ответом на пост.
