Доработка SVEN AF-11 - Нужна помощь - избавится от гула, улучшить звук

Здравствуйте, господа ремонтеры, мастера, инжереры и просто любители поковырять потрАшка.

Нужна ваша помощь!)


Есть старые добрые 2.0 колоночки SVEN AF-11 и есть у них с момента покупки (не новыми) неприятность - гудение/шипение, которое слышно, когда не подключены никуда/либо не играет музыка или гудят громко, когда подключены к выключеному компьютеру или телевизору.


Симптомы:

Отсоединение проводов -  гул не убирает.

Приложить руку к динамику - ощущается сильная вибрация.

Если подключить к включенному ноутбуку/телевизору - гудят как не подключенные.

Если выключить ноут/ТВ - гул перерастает в громкое гудение.

Гудит и вибрирует именно динамик, трансформатор не слышно практически.


Что было сделано:

- ранее меняны микросхемы на ТДА2030А;

- заменены стандартные конденсаторы на 6800*35В;

- заменен проходной електролит на К73-17 3.3мкф;

- заменены диоды в количестве 4шт на FR207;

- отключен кабель саба (не подключаю в тот разьем ничего);


Что планирую:

- прошунтировать конденсаторы входные пленками на 0.1мкф;

- заменить ТДА2030А на LM1875;

- написать пост на пикабу и воспользоваться советами мастеров.


Есть паяльная станция с феном, мультиметр.

Осцилла нету(


Есть желаение оставить эти динамики и либо починить имеющуюся схему либо просто заменить плату усиления на что то из китайского нового, но с таким же или лучше качеством звука (Да, мне они очень нравятся. Как по мне, очень сочный звук дают за свои то деньги!).


Благодарен всем за помощь!)

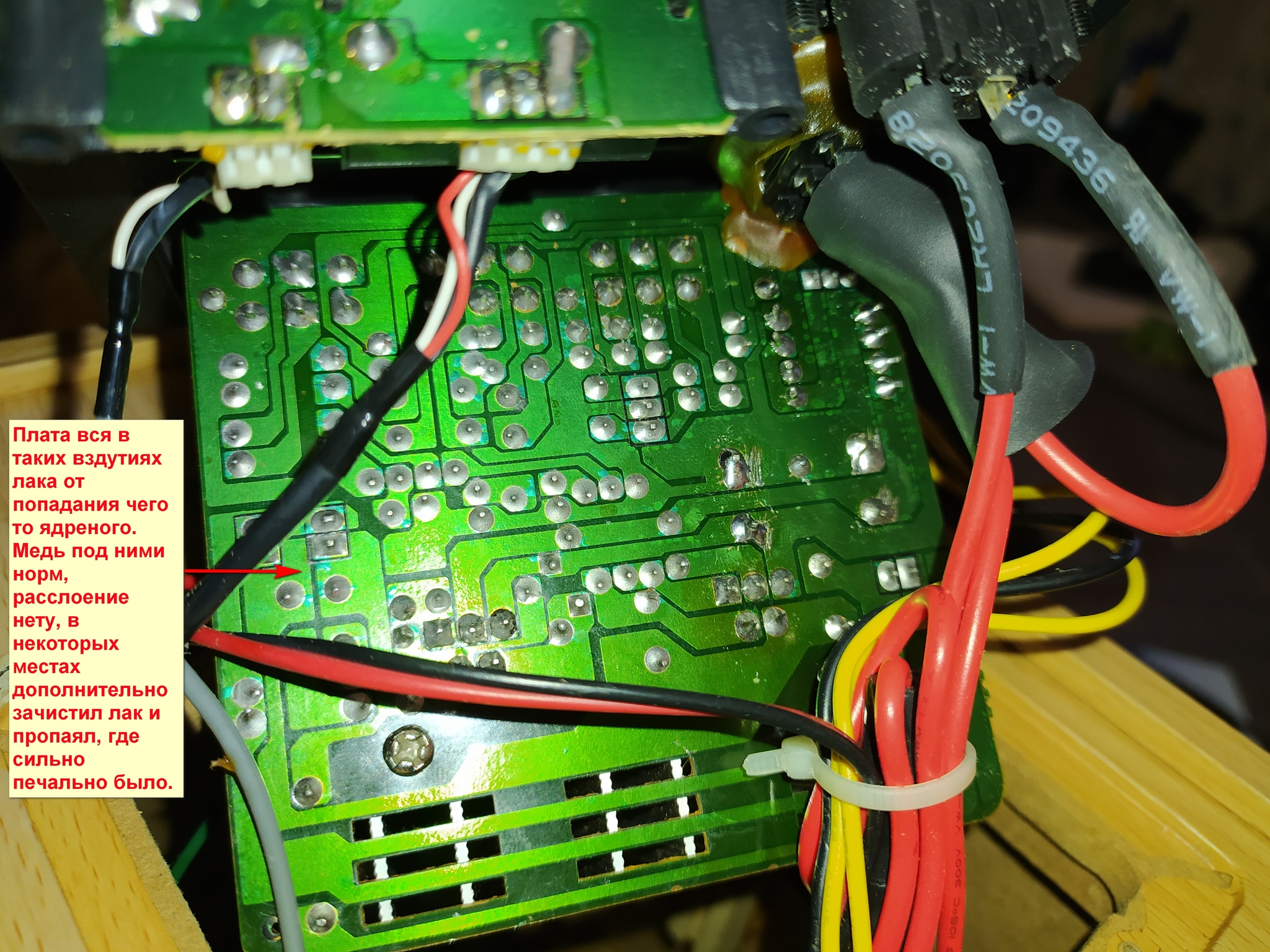

Ниже фото платы с обоих сторон.

Синие кондеры залиты термосиликоном, дабы не болтались на ножках и четко сидели на плате.

Прикрепляю видео со звучанием гула, может поможет.
