DIY УНЧ на Ge транзисторах из СССР. Схема А. И. Беслика. Хронология сборки⁠⁠

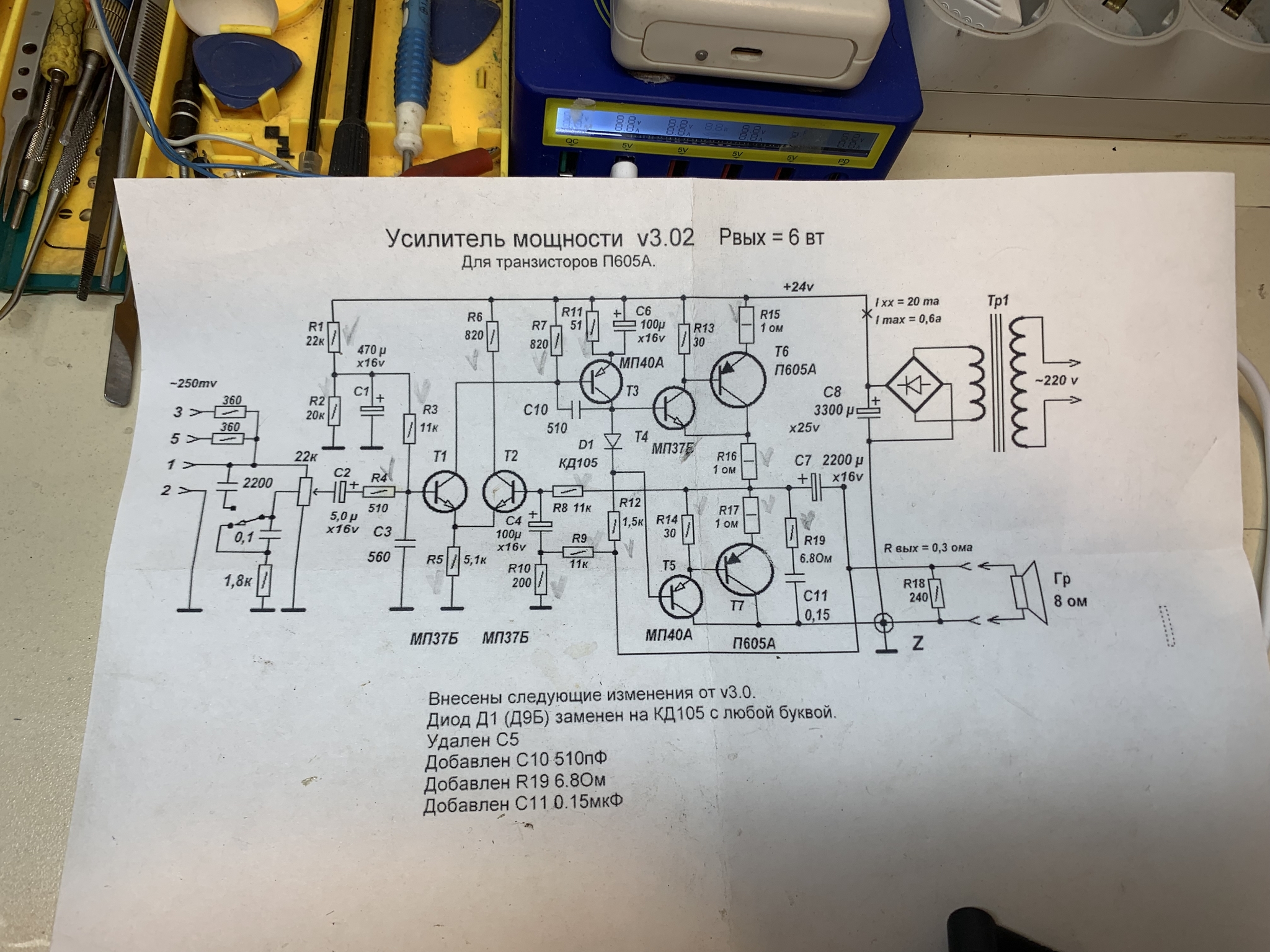

В интернете нашел интересную схему усилителя звука на старых советских германиевых (Ge) транзисторах серии МП (П), такие транзисторы применялись в Электронике 60х и начала 70х годов во всем мире, в сравнении с кремниевыми транзисторами, германиевые имеют меньший порог открытия p-n перехода - 0,1В (приблизительно), для кремния - 0,7В (приблизительно), но в отличие от кремниевых, в германиевых полупроводниках ярко выражена температурная зависимость характеристик, поэтому кремний быстро вытеснил, селен и германий из мира полупроводниковых радиокомпонентов имея большую надежность и повторяемость характеристик в масштабах произведенной партии. Автор заявляет, что при питании в 24в (однополярное питание), максимальная выходная мощность на 8 ом-ой нагрузке составит 6Вт, что очень даже неплохо!
Сама схема примечательна не только, отсутствием кремниевых полупроводников, но и рядом схематических решений не свойственных для применяемых транзисторов, в частности предварительном каскаде применена схема похожая на дифференциальный каскад, схемно применен «мягкий старт» (отсутствие хлопка при подаче питания без реле задержки), в отличие от многих схем на Ge в этой схеме общим является «минус», что более привычно для современности, данный усилитель, как описывает автор, спроектирована на широкий круг радиолюбителей, не требует настройки и при условии правильной сборки, исправности комплектующих начинает работать сразу. В моем распоряжении имелись все эти транзисторы:

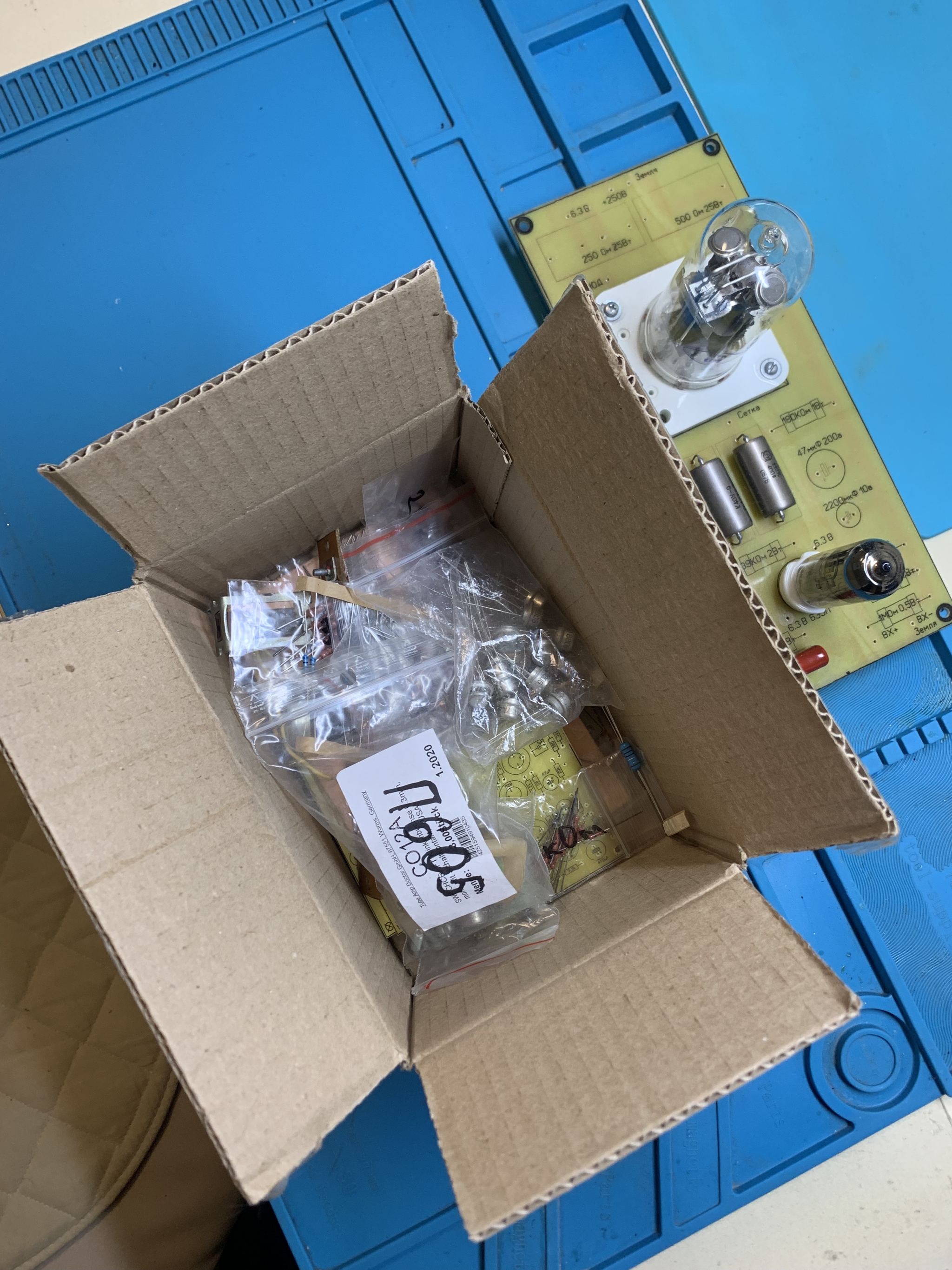

После пары часов поиска остальных комплектующих я подготовил все необходимое для сборки и сложил в коробок:

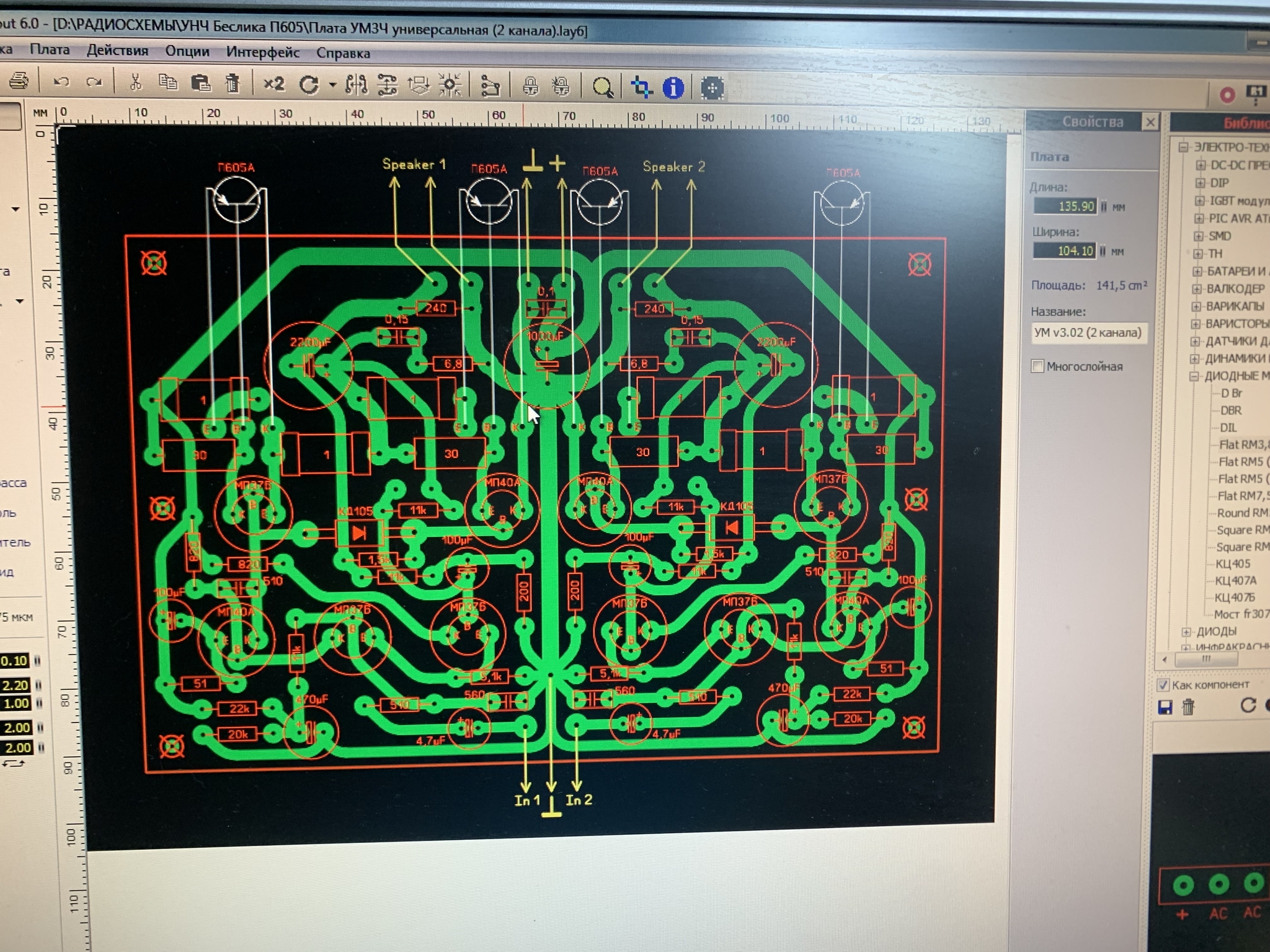

Благо в интернете уже имелась разведенная в sprint layout плата (легко находится в поисковике), причем хочу отдать должное, разведена плата грамотно и очень удобно:

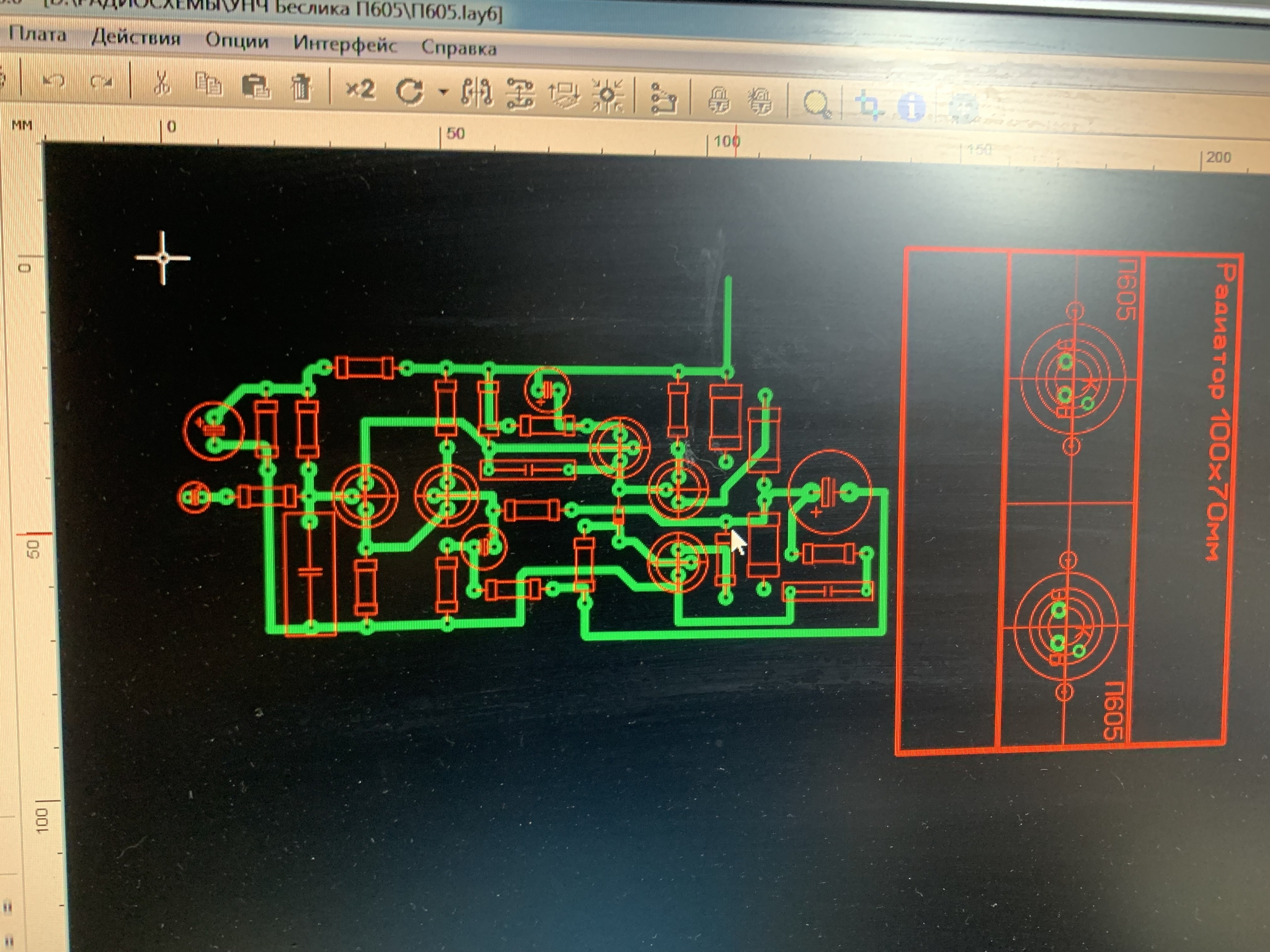

Изначально я задумывал делать две платы отдельно, по типу моноблоков (левый и правый канал), даже начал разводку своего варианта:

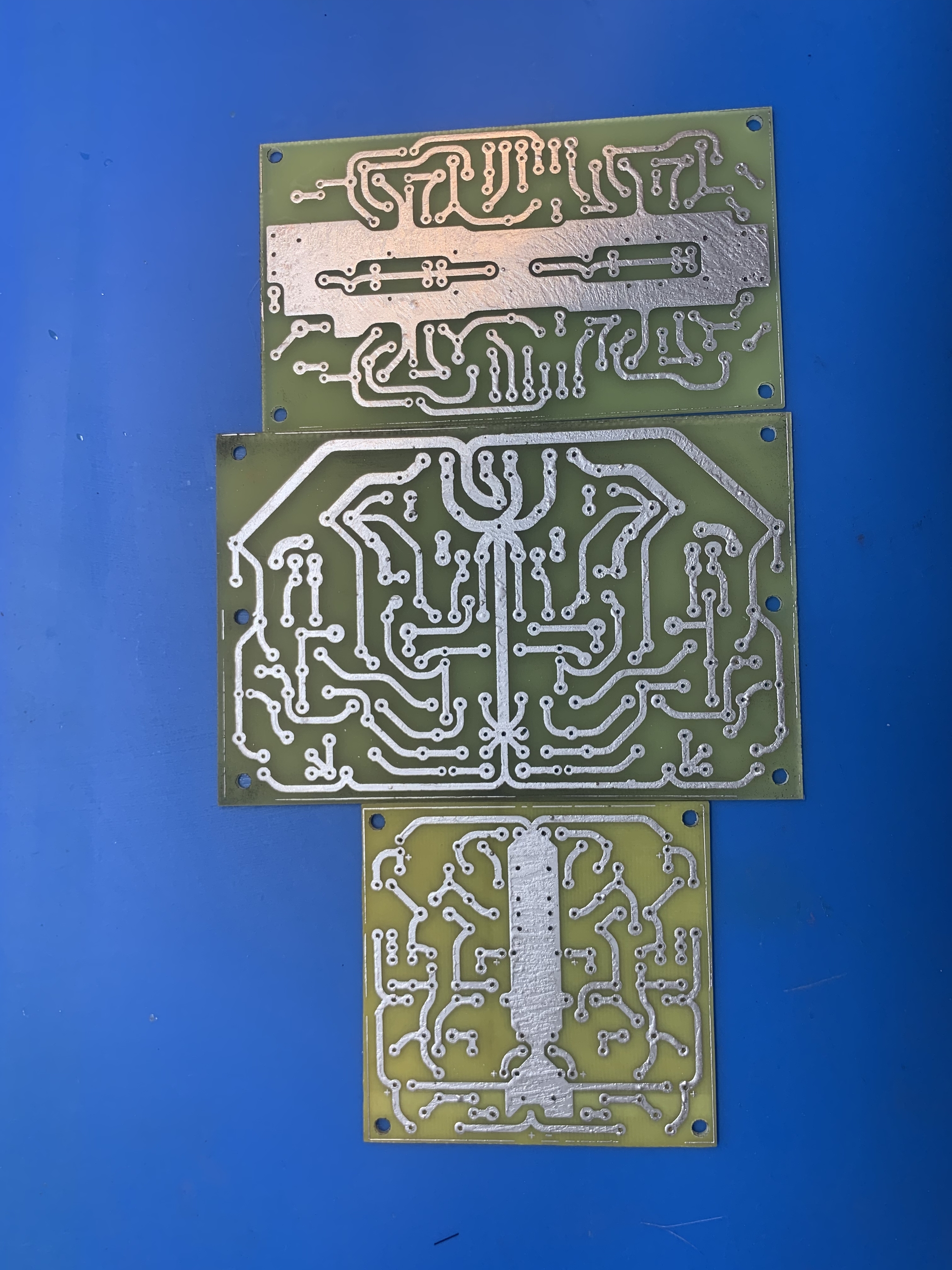

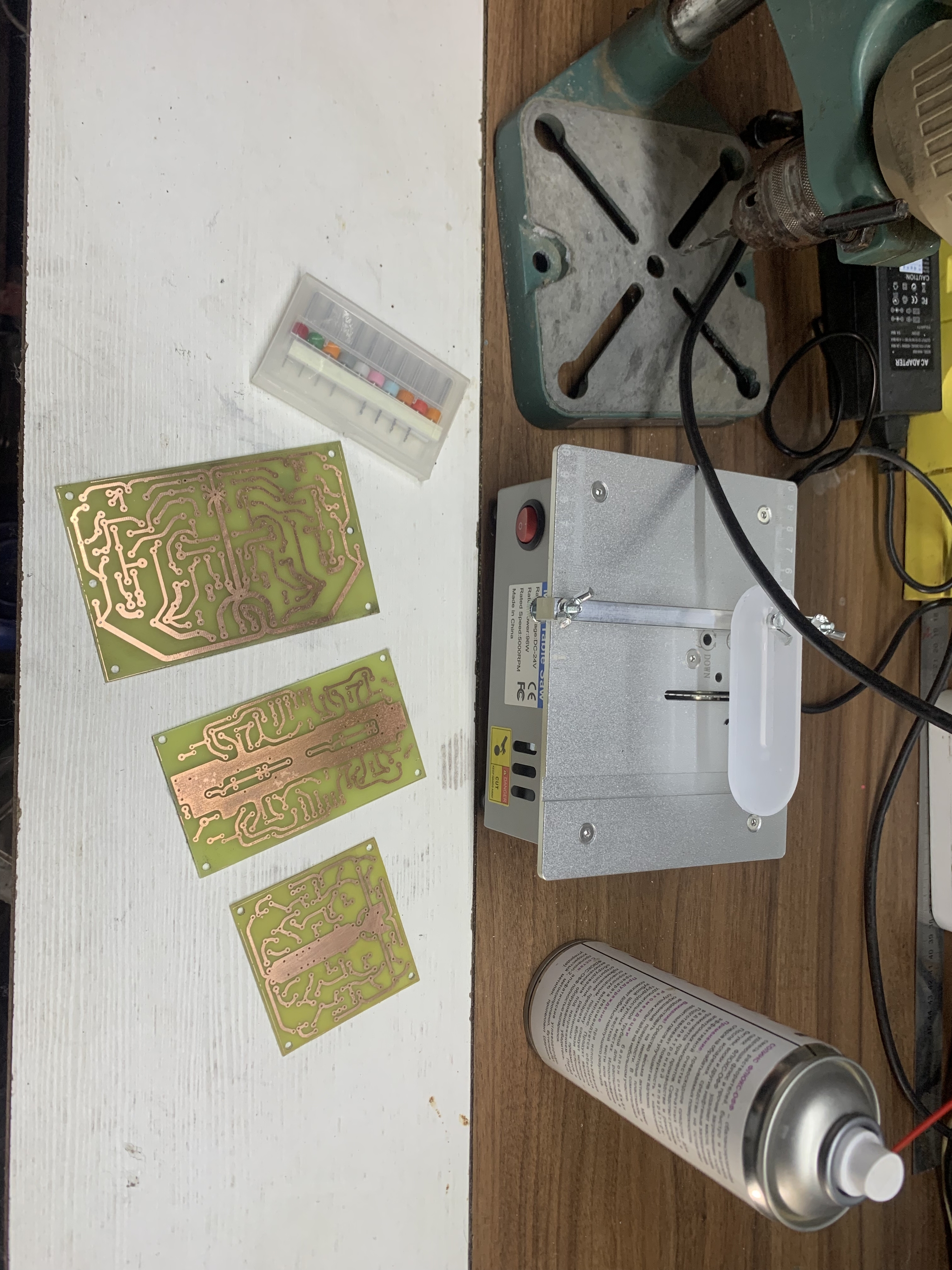

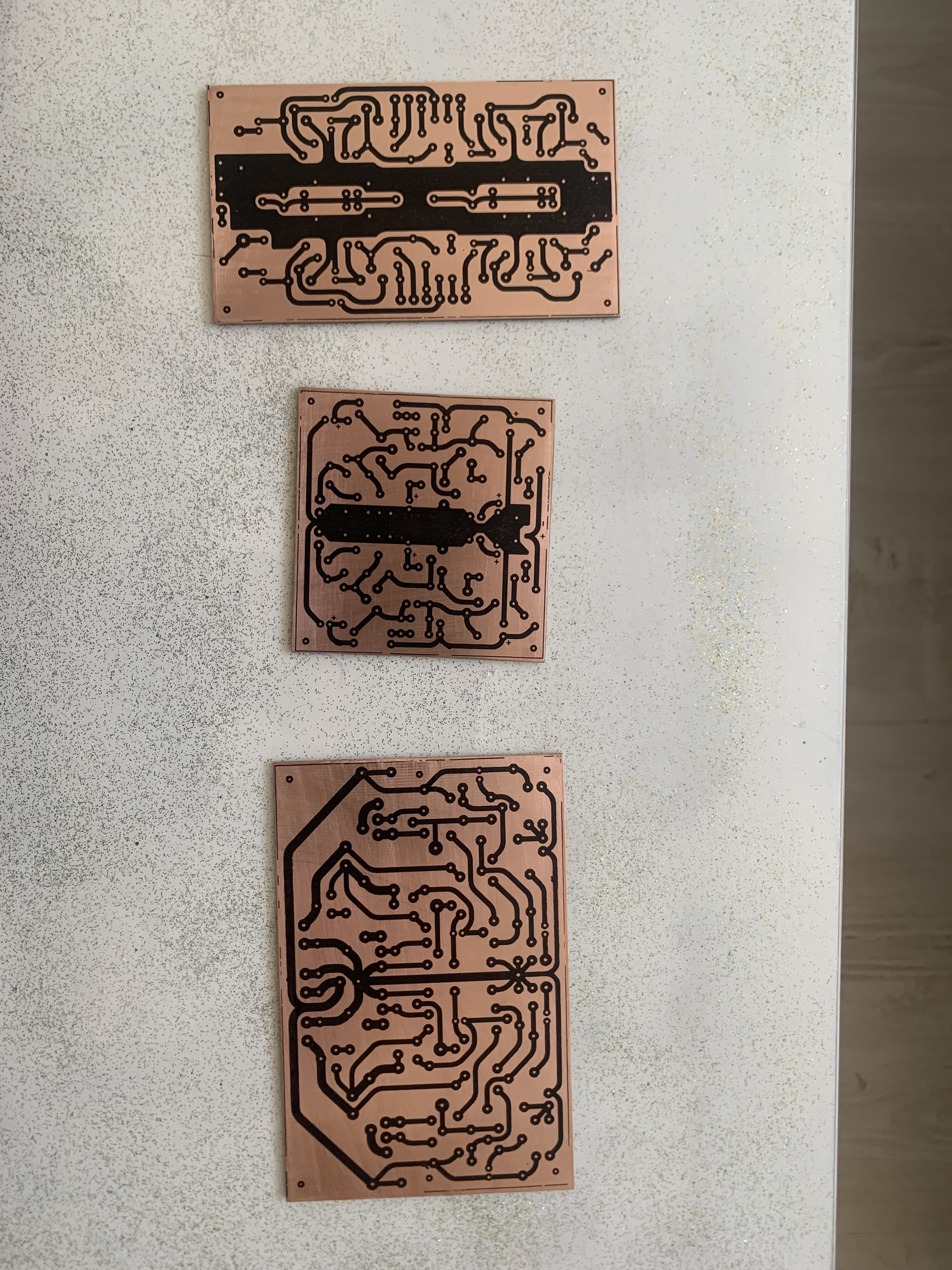

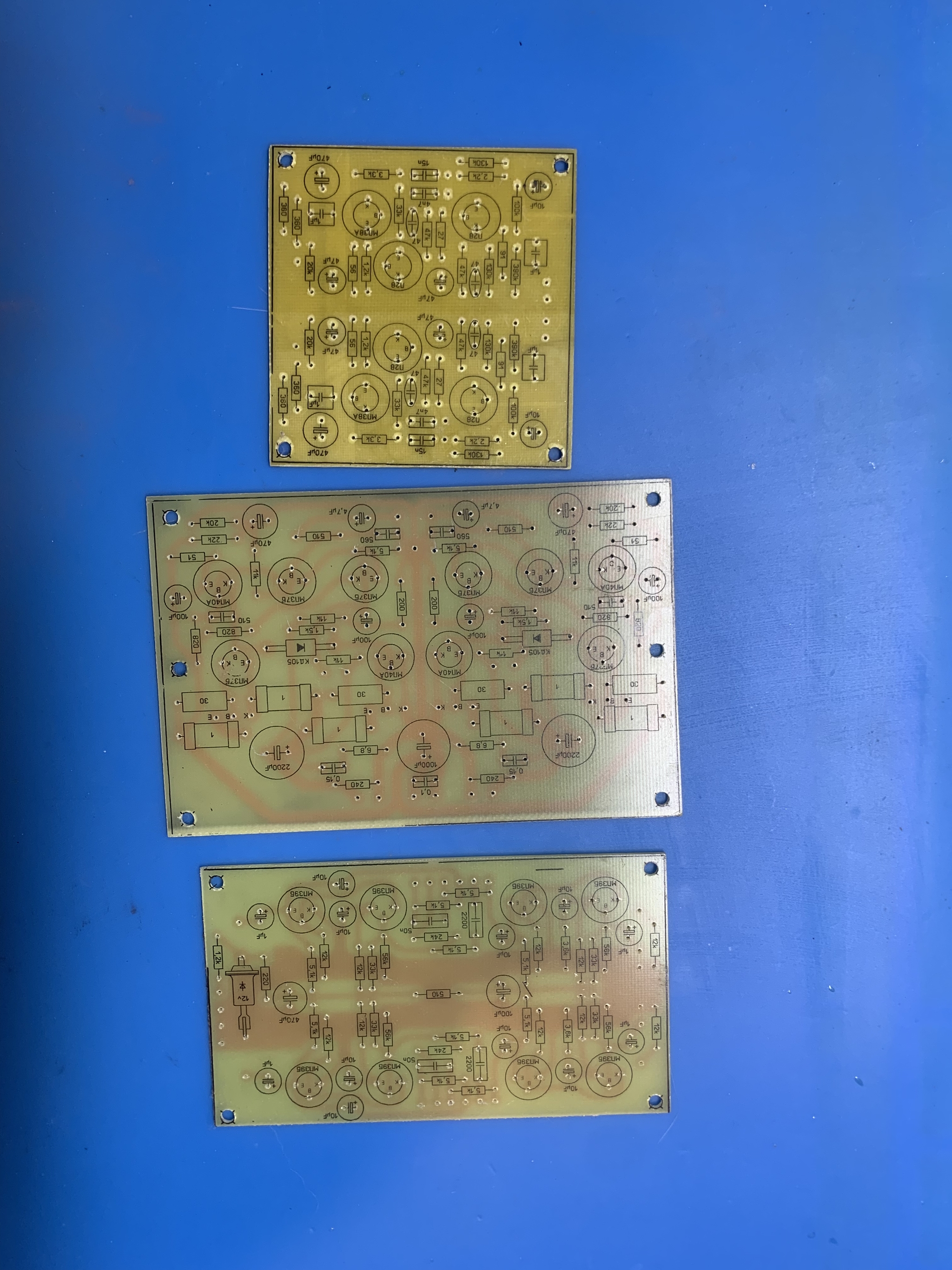

Но в итоге пошел по исхоженной дорожке и начал изготовление плат, методом термопереноса (лазерный принтер, спец бумага, утюг - классический для радиолюбителя -ЛУТ). В этом проекте помимо самого выходного усилителя, автор разработал схемы тембрблока и фонокорректора, их я тоже решил повторить:

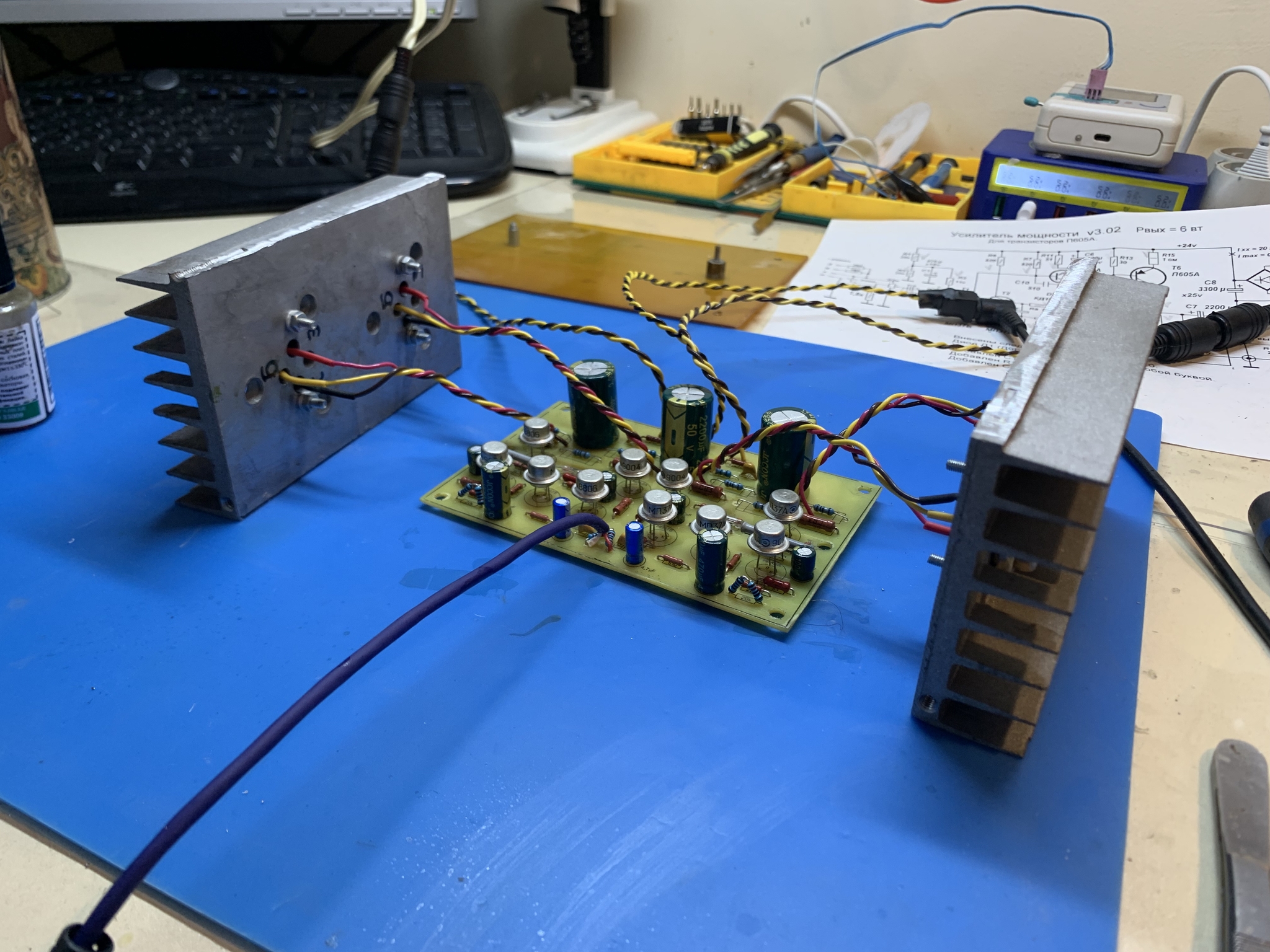

Работа спорилась, все было увлекательно, и в принципе, незаметно для себя, я пришел к моменту когда платы были спаяны, не хватало лишь радиатора для выходных П605-х и тут я вспомнил что есть у меня радиатор от магнитофона Ростов 102, распилил его на две части и просверлил несколько новых отверстий под ножки транзисторов и вот блок усилителя мощности готов:

Схема, действительно, запустилась с первого включения и выдала заявленную мощность (около 6Вт максимальной выходной неискаженной мощности на синусоидальном входном сигнале в 200мВ на входе предварительного усилителя):

Если поднять напряжение питание до 28 вольт, что схема легко держит, усилитель свободно выдает до 8ми Вт. Видео работы на музыкальном сигнале и тесте:

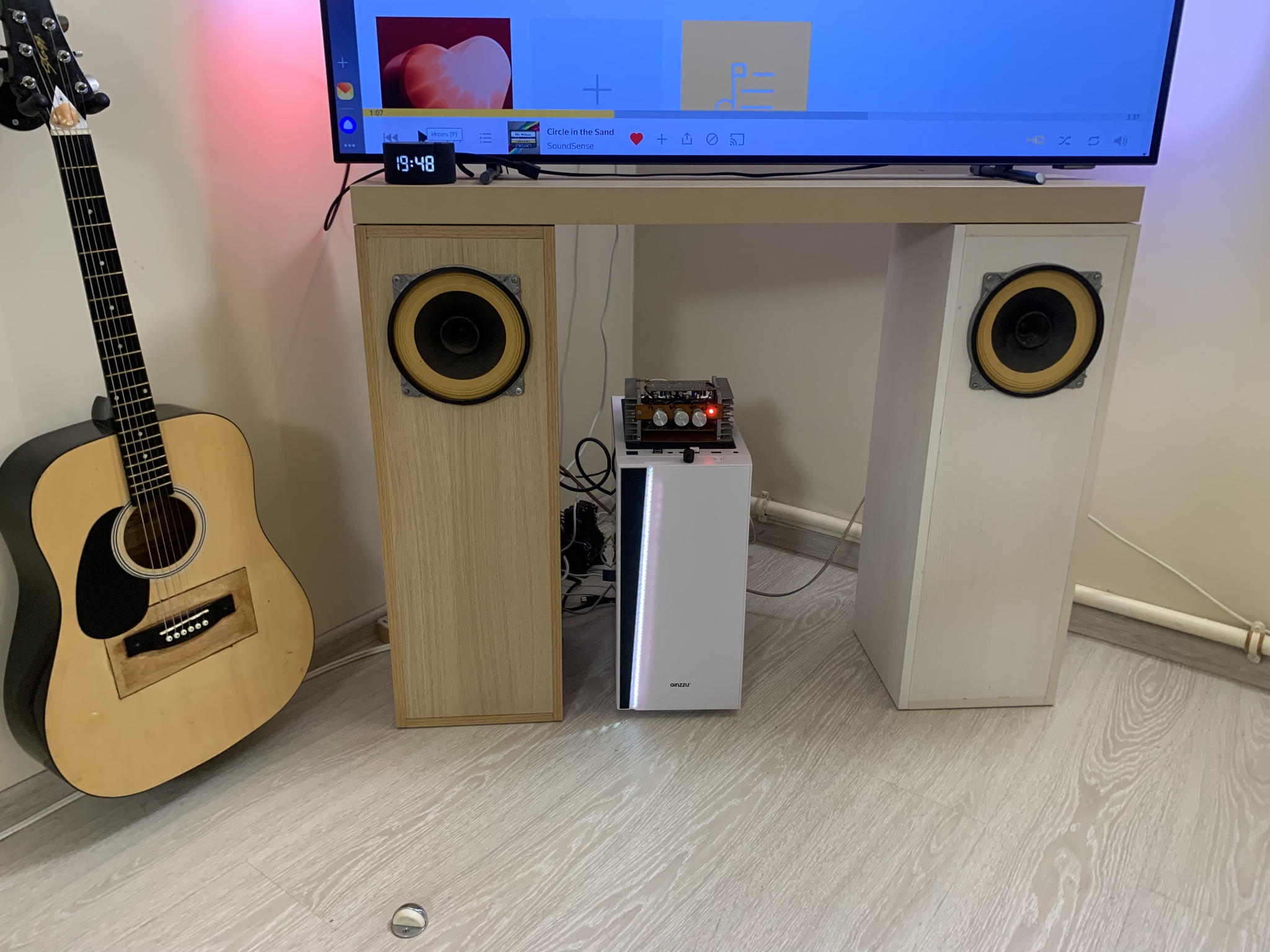

У меня нет (пока) хорошей звуковой карты, хотелось бы еще прогнать этот аппарат через тесты КНИ, уровень «сигнал-шум» по отношению к гармоникам и фону. На данный момент аппарат уже более полугода трудится как компьютерный унч для моих самодельных акустических систем на широкополосных динамиках 10гдш, не смотря на то, что они 4х омные, перегрева или выхода из строя выходных транзисторов не было, хотя частенько я слушаю его на громкости далеко выше средней. Благодаря широким пределам регулировки тембра, усилитель очень неплохо басит, можно слушать не только музыку, можно смотреть фильмы с обилием спецэффектов, можно играть в компьютерные игры с обилием шумовых спецэффектов.

Делая итог, могу смело рекомендовать эту схему к повторению, проверено:)

Спасибо за внимание к обзору. Желаю всем крепкого здоровья и удовлетворения от труда!
