Черепетская ГРЭС. Часть 2

Начало здесь


На современных ТЭС и ТЭЦ с агрегатами единичной мощностью 200 МВт и выше применяют промежуточный перегрев пара. В этом случае турбина имеет две части: часть высокого и часть низкого давления. Отработавший в части высокого давления турбины пар направляется в промежуточный перегреватель, где к нему дополнительно подводится теплота. Далее пар возвращается в турбину (в часть низкого давления) и из нее поступает в конденсатор. Промежуточный перегрев пара увеличивает КПД турбинной установки и повышает надежность ее работы.

Черепетская ГРЭС. Часть 2 Электростанция, Индастриал, Промышленность, Длиннопост, Как это сделано

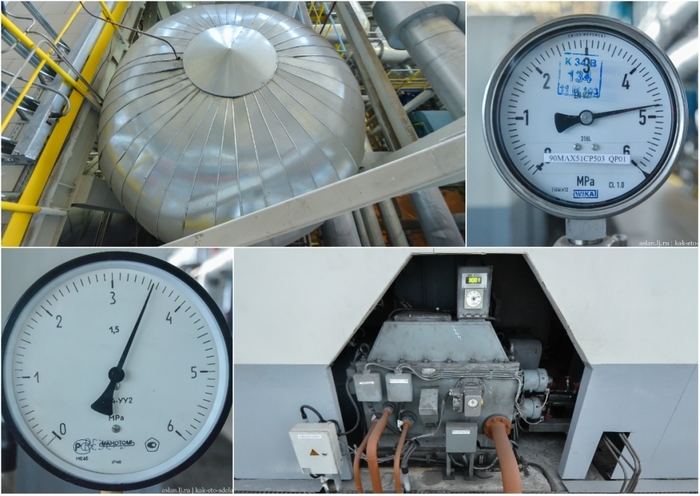

Из конденсатора конденсат откачивается конденсационным насосом и, пройдя через подогреватели низкого давления (ПНД), поступает в деаэратор. Здесь он нагревается паром до температуры насыщения, при этом из него выделяются и удаляются в атмосферу кислород и углекислота для предотвращения коррозии оборудования. Деаэрированная вода, называемая питательной, насосом подается через подогреватели высокого давления (ПВД) в котел.

Черепетская ГРЭС. Часть 2 Электростанция, Индастриал, Промышленность, Длиннопост, Как это сделано

Конденсат в ПНД и деаэраторе, а также питательная вода в ПВД подогреваются паром, отбираемым из турбины. Такой способ подогрева означает возврат (регенерацию) теплоты в цикл и называется регенеративным подогревом. Благодаря ему уменьшается поступление пара в конденсатор, а следовательно, и количество теплоты, передаваемой охлаждающей воде, что приводит к повышению КПД паротурбинной установки.

Черепетская ГРЭС. Часть 2 Электростанция, Индастриал, Промышленность, Длиннопост, Как это сделано

Совокупность элементов, обеспечивающих конденсаторы охлаждающей водой, называется системой технического водоснабжения. К ней относятся: источник водоснабжения (река, водохранилище, башенный охладитель — градирня), циркуляционный насос, подводящие и отводящие водоводы. В конденсаторе охлаждаемой воде передается примерно 55% теплоты пара, поступающего в турбину; эта часть теплоты не используется для выработки электроэнергии и бесполезно пропадает.

Черепетская ГРЭС. Часть 2 Электростанция, Индастриал, Промышленность, Длиннопост, Как это сделано

Эти потери значительно уменьшаются, если отбирать из турбины частично отработавший пар и его теплоту использовать для технологических нужд промышленных предприятий или подогрева воды на отопление и горячее водоснабжение. Таким образом, станция становится теплоэлектроцентралью (ТЭЦ), обеспечивающей комбинированную выработку электрической и тепловой энергии. На ТЭЦ устанавливаются специальные турбины с отбором пара — так называемые теплофикационные. Конденсат пара, отданного тепловому потребителю, возвращается на ТЭЦ насосом обратного конденсата.

Черепетская ГРЭС. Часть 2 Электростанция, Индастриал, Промышленность, Длиннопост, Как это сделано

На ТЭС существуют внутренние потери пара и конденсата, обусловленные неполной герметичностью пароводяного тракта, а также невозвратным расходом пара и конденсата на технические нужды станции. Они составляют приблизительно 1 — 1,5% от общего расхода пара на турбины.

Черепетская ГРЭС. Часть 2 Электростанция, Индастриал, Промышленность, Длиннопост, Как это сделано

На ТЭЦ могут быть и внешние потери пара и конденсата, связанные с отпуском теплоты промышленным потребителям. В среднем они составляют 35 — 50%. Внутренние и внешние потери пара и конденсата восполняются предварительно обработанной в водоподготавливающей установке добавочной водой. Таким образом, питательная вода котлов представляет собой смесь турбинного конденсата и добавочной воды.


Электротехническое хозяйство станции включает электрический генератор, трансформатор связи, главное распределительное устройство, систему электроснабжения собственных механизмов электростанции через трансформатор собственных нужд.

Черепетская ГРЭС. Часть 2 Электростанция, Индастриал, Промышленность, Длиннопост, Как это сделано

Пройдем на пульт управления ГРЭС. На станции практически все процессы автоматизированы, персонал только следит за тем, чтобы система работала правильно и без сбоев.

Черепетская ГРЭС. Часть 2 Электростанция, Индастриал, Промышленность, Длиннопост, Как это сделано

На больших мониторах различные схемы и цифры, которые поймет только специалист.

Черепетская ГРЭС. Часть 2 Электростанция, Индастриал, Промышленность, Длиннопост, Как это сделано

Не дай бог нечаянно нажать на какую-то кнопку. Особенно касается посторонних.

Черепетская ГРЭС. Часть 2 Электростанция, Индастриал, Промышленность, Длиннопост, Как это сделано
Черепетская ГРЭС. Часть 2 Электростанция, Индастриал, Промышленность, Длиннопост, Как это сделано
Черепетская ГРЭС. Часть 2 Электростанция, Индастриал, Промышленность, Длиннопост, Как это сделано

Но мы идем дальше, чтобы увидеть все красоты промышленных объектов, которые в себе таит эта станция. Кто подскажет, что значит "нитка"?

Черепетская ГРЭС. Часть 2 Электростанция, Индастриал, Промышленность, Длиннопост, Как это сделано
Черепетская ГРЭС. Часть 2 Электростанция, Индастриал, Промышленность, Длиннопост, Как это сделано

Как по заказу солнце пробило лучами пыльный воздух в помещении, чтобы можно было снять этот кадр.

Черепетская ГРЭС. Часть 2 Электростанция, Индастриал, Промышленность, Длиннопост, Как это сделано

Выйдем на улицу, чтобы сделать еще несколько снимков, на этот раз нашим объектом будет труба.

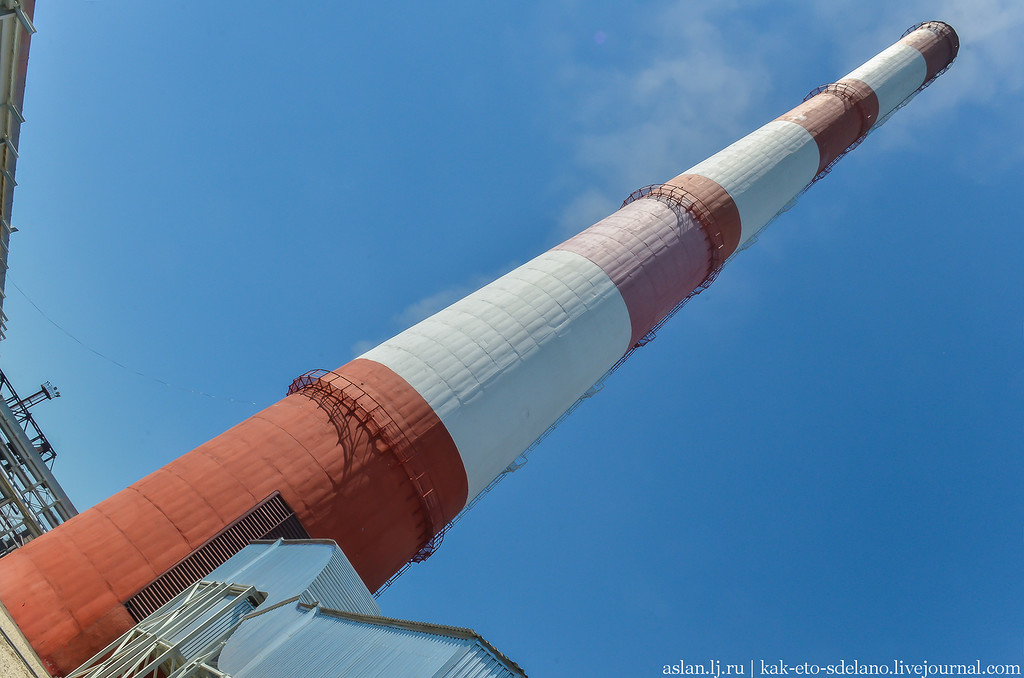

Черепетская ГРЭС. Часть 2 Электростанция, Индастриал, Промышленность, Длиннопост, Как это сделано

Железнодорожная ветка, по которой поступает топливо для работы тэс.

Черепетская ГРЭС. Часть 2 Электростанция, Индастриал, Промышленность, Длиннопост, Как это сделано

У нас неожиданно возникла возможность облететь на вертолете вокруг станции

Черепетская ГРЭС. Часть 2 Электростанция, Индастриал, Промышленность, Длиннопост, Как это сделано

Вертолет - довольно шумная машина и наушники облегчают нахождение в нем во время полета.

Черепетская ГРЭС. Часть 2 Электростанция, Индастриал, Промышленность, Длиннопост, Как это сделано

С высоты очень хорошо видно всю станцию.

Черепетская ГРЭС. Часть 2 Электростанция, Индастриал, Промышленность, Длиннопост, Как это сделано
Черепетская ГРЭС. Часть 2 Электростанция, Индастриал, Промышленность, Длиннопост, Как это сделано
Черепетская ГРЭС. Часть 2 Электростанция, Индастриал, Промышленность, Длиннопост, Как это сделано
Черепетская ГРЭС. Часть 2 Электростанция, Индастриал, Промышленность, Длиннопост, Как это сделано

На этом фото хорошо видны запасы угля, на котором работает станция.

Черепетская ГРЭС. Часть 2 Электростанция, Индастриал, Промышленность, Длиннопост, Как это сделано

Теперь и вы знаете, как появляется электричество. Спасибо, что дочитали до конца!

Взято у меня - https://aslan.livejournal.com/302364.html


Если пост зайдет, буду дальше публиковать репортажи на производственную тематику, не только промышленную, у меня много всего интересного.

Найдены дубликаты

+2

Теме плюс, Автору респект и поздравления с Наступающим.

PS Чистота поражающая !

раскрыть ветку 4
+1

спасибо, вас тоже с праздником!

раскрыть ветку 3
0

Привет из Москвы от бывшего энергетика Мосэнерго :)

раскрыть ветку 2
+2
Нитка А, нитка Б - два потока пара, грубо говоря - левая и правая половина котла. Какие то перепускные трубы есть, но вообще они независимые.
раскрыть ветку 1
0
Если в блочном исполнении станция и котел СКД - то могут быть, а на барабанных котлах всегда паросборная камера на выходе, там деление условное) тем более если ещё и в трансфер работают))))
+1
Давай ещё, автор!
+1

мой дед был парторгом станции и начальником ПТО много лет, еще в 70х хотел перевести станцию на газ, но бабки направили в Москву, т.к. к олимпиаде надо было столичные станции переводить.

+1
Температура насыщения - для простого понимания это температура кипения. В подогревателях низкого давления конденсат находится под давлением ниже атмосферного, в деаэраторе - около атмосферного, в ПВД - выше. Если наш котёл на сверхкритические параметры, что на ТЭС практически всегда - то питающий насос подаёт водичку в котёл под давлением 320 атмосфер и температура насыщения будет около 300 градусов. Более того - кипения при этом давлении уже не будет, вода моментально переходит в пар, что имеет свои плюсы.
раскрыть ветку 1
0
Давление в деаэраторе 6 кг. Где вы атмосферное увидели?? Основной конденсат всегда под давлением, иначе в деаэратор он не пойдет) как никак метров на 20 поднять его необходимо)))
0

Очень интересно и познавательно! Всегда с большим интересом читаю Ваши статьи!

Продолжайте в том же стиле!

С наступающим!!!

P.S. Смоленская ТЭЦ-2

Иллюстрация к комментарию
Иллюстрация к комментарию
раскрыть ветку 1
0
Спасибо, вас тоже с праздником!
0

Я так понимаю на щите операторы работают в основном через компьютеры? Потому что панели управления на шкафах созданы явно не для человека. И коды KKS было неожиданно видеть на ТЭС, я думал это атомная фишка.

0
Спасибо, жаль не было фото оборудования ОРУ
раскрыть ветку 1
0
оно есть, на снимке с вертолёта. Деталей там правда не разглядеть.
0
Очень интересно и познавательно! Спасибо большое! Ведь изнанку производства не увидеть обычному люду - режимный объект.
