1968: Специализированная ИС источника тока интегрирует функцию преобразования данных
Питер Холлоуэй спроектировал обе модели
Требования к точности производства, связанные с объединением аналоговых и цифровых возможностей на одном кристалле, сделали их одной из последних областей продукции, уступивших место монолитным решениям.

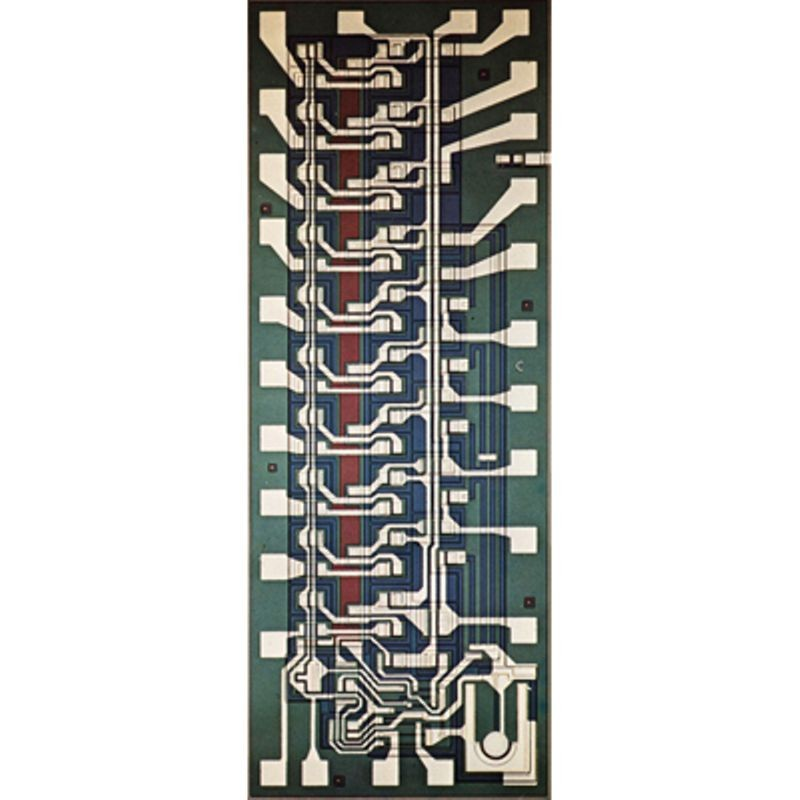

Fairchild µA722 10-битный источник тока для цифро-аналоговых преобразователей
Цифровая форма является наиболее эффективной формой для манипулирования многими видами информации. Однако данные реального мира являются аналоговыми по своей природе и должны быть преобразованы в цифровую форму для обработки. Интегральные схемы, включающие аналоговые и цифровые схемы, где сигналы преобразуются между этими двумя режимами, называются устройствами со смешанными сигналами. Для выполнения аналого-цифрового (АЦП) и цифро-аналогового (ЦАП) преобразования используются многочисленные подходы; каждый из них влечет за собой различные компромиссы между точностью, скоростью и стоимостью.

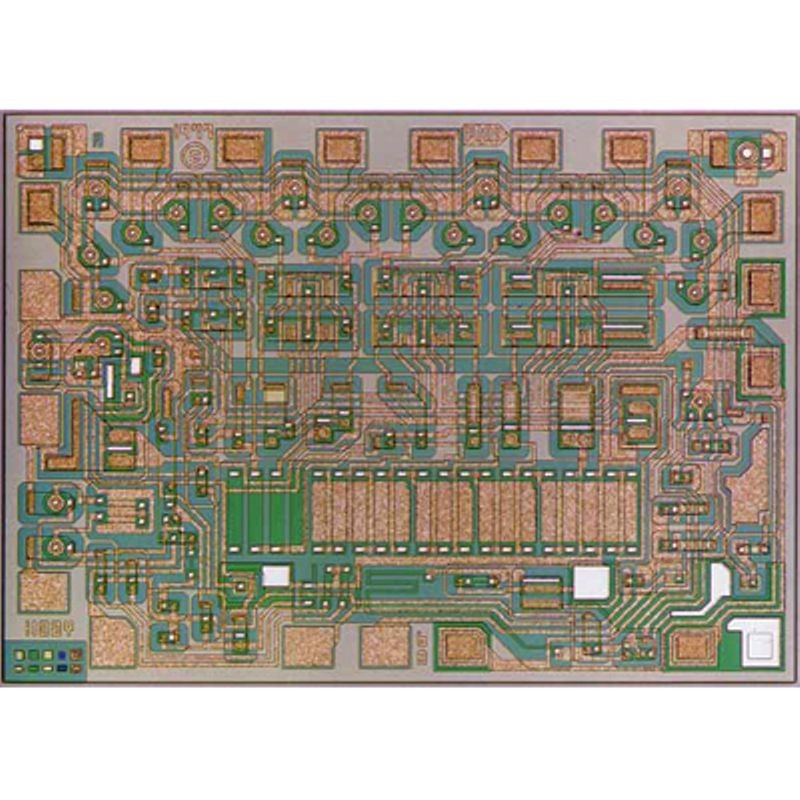

DAC08 преобразует 8-битный входной сигнал в аналоговый выходной сигнал
В 1968 году Джордж Эрди из компании Fairchild разработал одну из первых микросхем, предназначенных для преобразования данных, — 10-битный источник тока µA722. В 1970-х годах многие поставщики, включая Analog Devices, AMD, Harris, Intersil, Motorola, National Semiconductor, Precision Monolithics (PMI), TI и TRW, разработали семейства устройств, в которых были интегрированы определенные части функции преобразования данных.

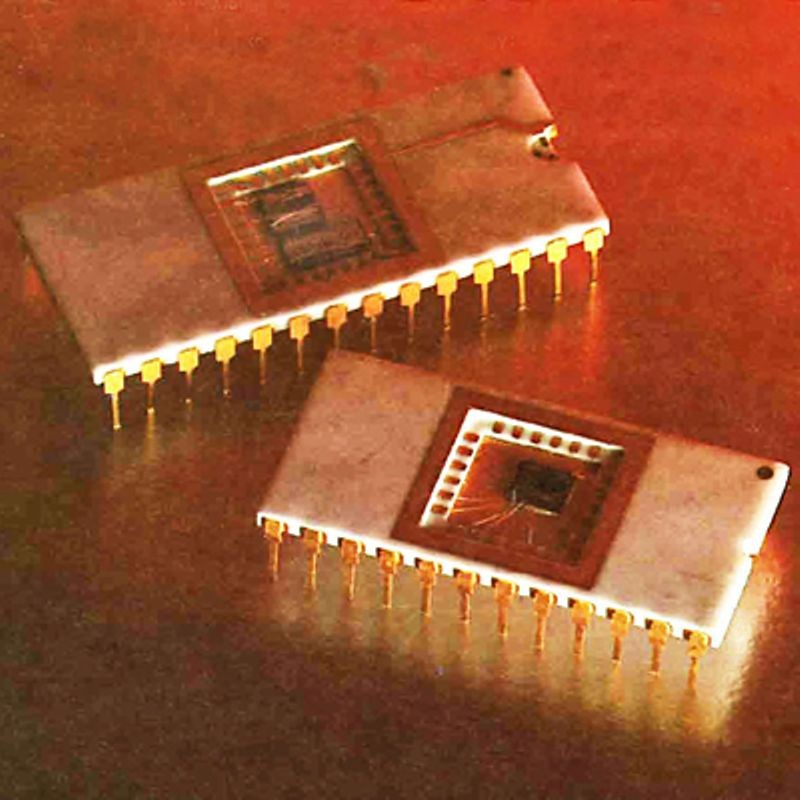

Отдельные биполярные и КМОП-корпуса включают 12-битный АЦП (AD574) 1978 года выпуска.
Используя необрезанные диффузионные резисторы, Дэн Дули и инженер-технолог Джерри Брези из PMI в 1969 году построили полностью интегрированный ЦАП, 6-битный DAC01. За их aimDAC100 1970 года, обеспечивающим 10-битную точность во всем военном рабочем диапазоне температур в двухчиповом решении, в 1972 году последовало одночиповое устройство monoDAC02. Также в 1972 году Джон Боуэрс использовал микросхемы aimDAC100 для создания аналого-цифрового преобразователя в стандартном корпусе DIP, чтобы заменить громоздкие многочиповые модули. Компания PMI анонсировала более дешевый 8-битный DAC08, который стал отраслевым стандартом, скопированным Motorola и другими в 1975 году. В Analog Devices Питер Холлоуэй разработал 10-битный ЦАП AD561 с использованием тонкопленочных резисторов с лазерной подгонкой в 1976 году, а Пол Брокау разработал монолитный 10-битный АЦП в 1978 году. Поскольку для АЦП требуется больше компонентов схемы, чем для ЦАП, до начала 1980-х годов для 12-битных и более высоких функций преобладали двухчиповые биполярные и КМОП-решения.
