Во многих современных популярных сериалах и фильмах, детективных и не только, часто, помимо прочего, демонстрируются места тюремного заключения. Для достижения художественной выразительности или придания фильму определенной атмосферы, данные места часто сильно приукрашены.

Обычно меня эта тема не особо интересовала, но на прошлой неделе, просматривая сериал Ганнибал, я наткнулась на очередной из таких моментов – герой сидит на кровати (единственная мебель в камере) тусклый свет, черные кирпичные стены, ржавые решетки и прочее. «Не верю!» - сказал бы Станиславский, «Вы переигрываете!» - воскликнул бы Харламов, «Такой тюрьмы, нет, пожалуй, и в России!» - добавила бы я.

В сериале дело происходит в Америке, и хоть временной период не упоминается, по присутствующей в сериале технике можно предположить, что действия происходят в современности, или достаточно близки к ней – выход сериала 2013-2015 годы.

В моей работе зооархитектора мне часто приходится сталкиваться с нормами содержания животных, а также не понаслышке известно, что для людей данные требования куда обширнее и строже. Потому мне особенно бросилось в глаза что такое содержание человека определенно не является species-appropriate (соответствующим виду). Несмотря на то, что я не люблю сравнения зоопарков с тюрьмами, нельзя не согласиться, что некоторые технические и функциональные особенности в них очень схожи. Для многих видов животных в зоопарках особое место уделяется планированию систем безопасности для предотвращения побегов, нанесения физических повреждений себе и другим «особям», планированию организации будней (кормление, медицинские процедуры, активность в плане борьбы со скукой и психического здоровья), безопасности и удобства обслуживающего персонала, противопожарной безопасности. И чем опаснее или развитей животное, тем сложнее становится это планирование, а интеллектуальные способности человека, намного превосходят прочие биологические виды. (Здесь я не хочу никого принизить сравнением человека с животным, а лишь упоминаю тот факт, что человек – биологическое существо, со всеми присущими ему свойствами).

В общем мне стало интересно как архитекторы планируют подобные объекты и на что они должны при этом обращать особое внимание. Учитывая специфику и возможную «секретность» проектов, я без особой надежды на успех начала мое исследование данной темы в открытых источниках, и мне все же удалось найти пару интересных проектов.

Для начала я нагуглила одно из новых строительств данного типа в России, первое что предлагает гугл – следственный изолятор г. Санкт-Петербурга – Кресты-2, открытый в конце 2017 года. Кресты-2 — самый крупный СИЗО в Европе, рассчитанный на 4 000 подследственных.

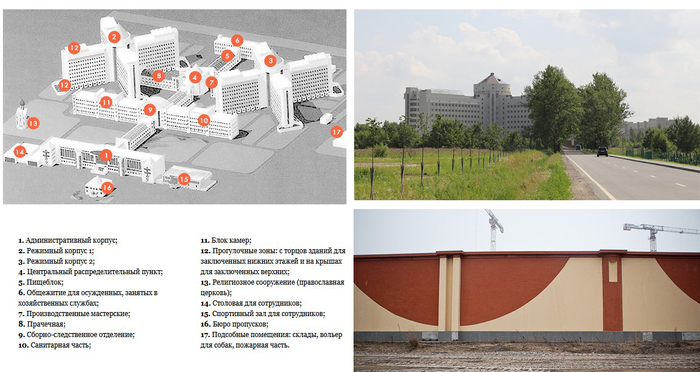

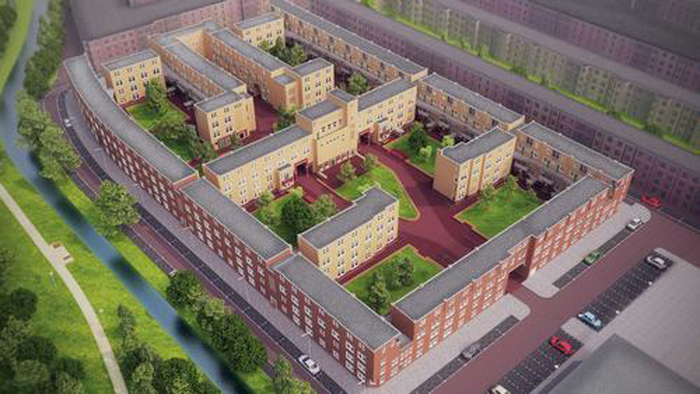

«Архитектурный облик и внутреннюю планировку изолятора в 2007 году разработало ОАО «СПИИ». По словам руководителей стройки, визуальное решение забора согласовано с архитектурным обликом Колпина, так что жители города не должны испытывать недовольств. (ну и заплитковать в лучших традициях современного российского строительства – прим. ТС)

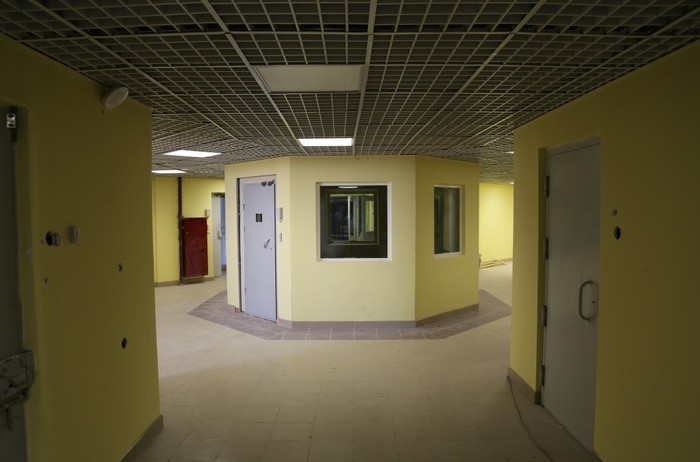

Два главных корпуса с камерами построены в виде крестов. Это одна из наиболее удобных форм для слежения за заключенными. В середине креста на каждом этаже находится охранный пункт, надсмотрщик может обозревать все 4 коридора одновременно, на пульте выводится съемка с камер слежения.

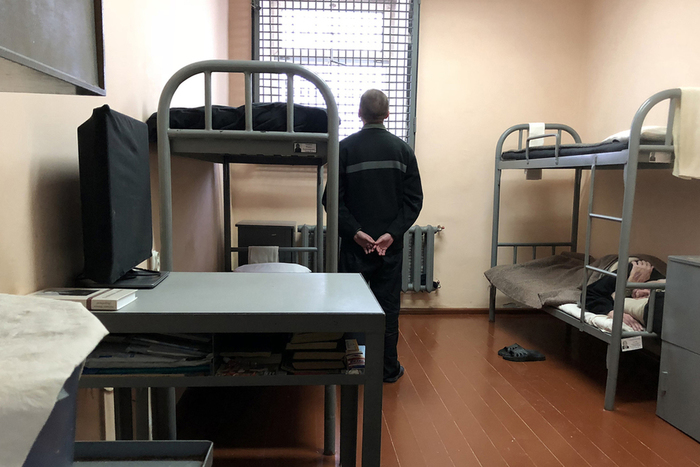

В проекте учтен главный тренд российской пенитенциарной системы — гуманизация: площадь камеры на трех человек — около 30 кв. метров, с двумя большими окнами, вполне себе среднестатистическая квартира-студия с одним лишь исключением — покидать ее нельзя. Из камеры разрешено выходить только на прогулки, купание, плановые осмотры, тренинги. Есть двух- и трехместные камеры, а для нарушителей внутреннего режима — одноместные в отдельном корпусе. В соответствии с европейскими нормами, на каждого полагается по 7 кв. м площади.

Кресты-2 станет первым в России изолятором, где помещение туалета огородят стенами. Психологический комфорт учитывают и при покраске стен, рекомендуемые тона — нежный фисташковый, беж, светло-салатовый. Избегают голубого: этот цвет может скомпрометировать жителей камеры в глазах других заключенных»

Источник: Репортаж The Village 2012

Раз уж зашел разговор о европейских нормах, стоит взглянуть как выглядят современные тюремные учреждения там. Потому как мне кажется, вышеупомянутые «евронормы» подразумевают не только квадратные метры площади и отделение туалета стеной, а кое-что еще… Думаю, каждому попадались в интернете «завидные» комнаты норвежских тюрем, а также, относящиеся к ним, общественные пространства и спортзалы, которые, уж будем честны, зачастую выглядят куда лучше, чем большинство наших студенческих общежитий и университетских спортзалов. Так что я направила свой поиск на местные, т.е. немецкие, относительно недавно возведенные места заключения. Первое что привлекло мое внимание, была, конечно, архитектура. Функциональное назначение объекта часто выдает лишь высокий забор по периметру и решетки на окнах. Без них здания вполне можно принять за новый учебный корпус или клинику.

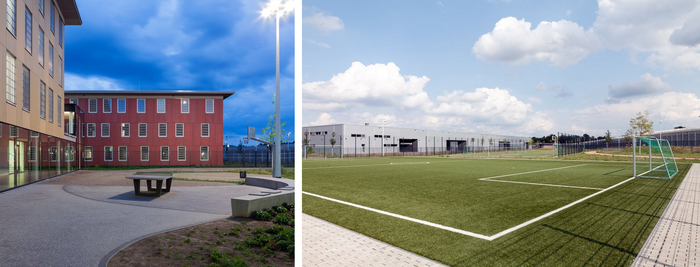

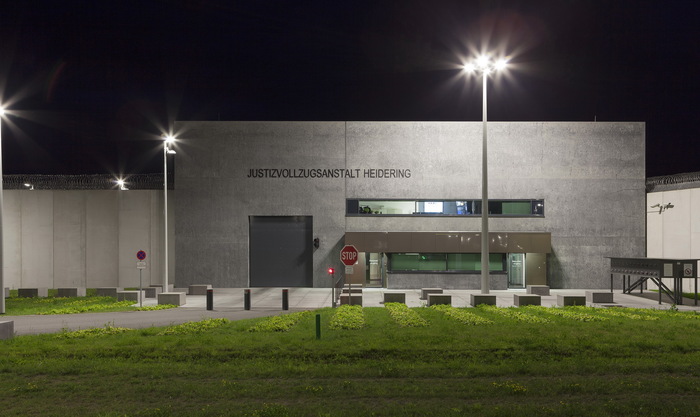

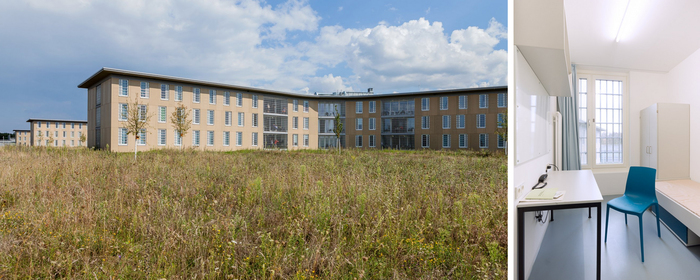

Одним из современнейших в Европе можно назвать исправительное учреждение Хайдеринг  недалеко от Берлина, построенный в 2010-2012 годах, архитекторы Hohensinn Architektur.

Концепция проекта основана на нескольких идеях и соображениях: компактность строительства, кратчайшие пути между частями и минимальная длина внешних стен, в то же время гуманные и безопасные условия труда и проживания, создание различных площадок для фаз отдыха и занятий спортом, которые позволяют сделать смену времен года ощутимой для заключенных.

Одной из ключевых задач содержания заключенных в Европе является так называемая ресоциализация. Исполнение приговора тюремного заключения не должно калечить человека на всю оставшуюся жизнь, а давать ему возможность встать на позитивный путь и по истечению срока заключения интегрироваться обратно в общество. Этому способствуют различные, предлагаемые в учреждении курсы и тренинги: анти-насильственный треннинг, треннинг против зависимостей, треннинг социальных компетенций или компьютерные курсы, чтобы люди, выпавшие из общества до появления электронных резюме, вернувшись в общество не сразу же опустили руки и вновь пошли по кривой дорожке. Всячески поощряется получение рабочей специальности, для этого в учреждении оборудованы мастерские и заключенным предоставлена возможность работать.

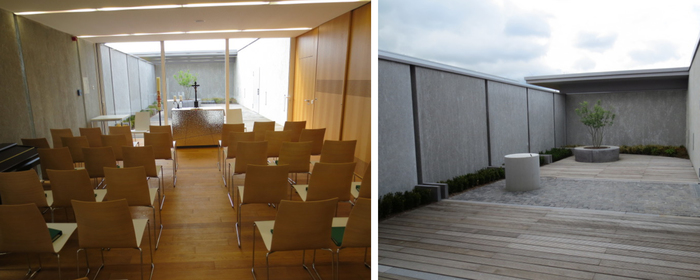

Для последователей католической, протестантской и мусульманской религий оборудованы места и проводятся службы с посещением представителей церкви, помимо этого есть общее место для проведения мероприятий, которое может использоваться последователями прочих религий.

Одной из проблем проектирования в такой узкоспециализированной сфере, является очень малое количество технической литературы. Архитекторам приходится как-бы протаптывать себе тропинку, опираясь на опыт пользователей или на свой опыт и свои ошибки. Те самые европейские нормы, на которые так любят ссылаться российские проектировщики или СМИ, часто покрывают лишь небольшую часть проекта и разнятся от области к области. Комитет по правам человека в своем отчете обозначил требования к одноместной камере – 7 м2, при этом расстояние между двумя стенами должно быть не менее 2 м, а между стенами и потолком 2,5 м, для двухместной камеры минимальная площадь составляет около 9 м2. Но даже тут есть некая граница толерантности, к примеру одноместные камеры 6 м2 комитет признал маленькими, но допустимыми.

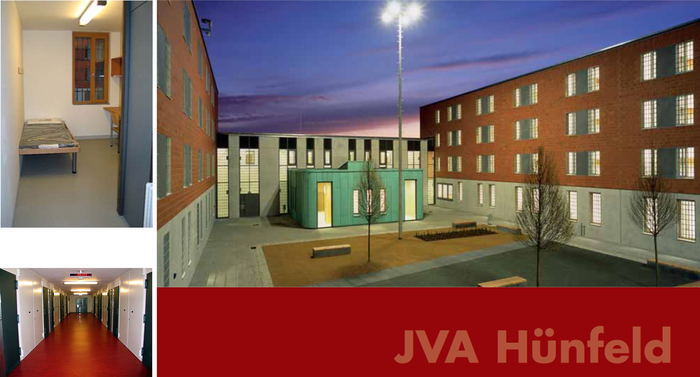

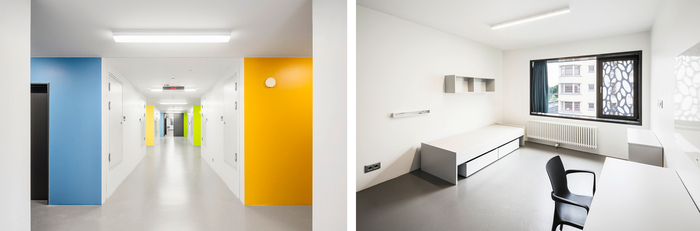

При новом строительстве минимальные нормы площади стараются все же соблюдать. Так исправительное учреждение в Хюнфельде (2005 год открытия) имеет одноместные камеры с площадью 10,5 м2. При этом санузел с туалетом и небольшой раковиной отделен бетонной стеной от жилой площади.

Единственным требованием к внутреннему дизайну камер является его соответствие жилому помещению. Подразумевается в данном случае то, что вид помещения должен содействовать созданию атмосферы способствующей социализации. Из соображений комфорта здесь необходимы кровать, шкаф, стол и стул. Желательно наличие окна со шторами или ставнями и возможность притушить свет. Заключенный должен иметь возможность оборудовать комнату на свой вкус, не нарушая при этом требований безопасности учреждения, а также имеет право на наличие телевизора в камере. В некоторых тюрьмах земли Гессен, холодильник является частью меблировки по умолчанию, в других его приобретение допускается.

Из соображений экономии места рекомендуется использовать двухярусные кровать в двухместных камерах, при условии, что расстоянии между верхней и нижней достаточно, чтобы спящий внизу не чувствовал себя стеснённым. Из принципа способствования социализации вытекает так же необходимость полного (не ширмой) отделения санитарного узла от жилой комнаты, а также наличие вентиляции в нем.

Как уже было сказано, нормы покрывают лишь малую часть данного проектирвания, по большей части это и не нормы, а только рекомендации, основанные на собранном ранее опыте и общих правилах строительства.

В общем, эта тема показалась мне достаточно интересной и неоднозначной. И, хоть я и придерживаюсь мнения, что любой человек достоен жить в человеческих условиях, мне кажется, что криминальные наклонности людей надо предупреждать, а не исправлять, давая им второй шанс. А пока в стране в школах вот такие туалеты не стоит удивляться тому, что тюрьмы полны.

P.S. На Пикабу полно людей разных профессий и проживающих в Уганде… разных уголках планеты, было бы интересно узнать о подобном опыте проектирования и сопутствующих стандартах безопасности.

В процессе поисков наткнулась (или умная лента?) на пост @GinIce, o еще одном новострое в России, в первой половине поста описываются некоторые технические моменты.

Пара документальный фильмов для моих немецкоговорящих читателей: «Самая опасная тюрьма в Германии  / в России» о содержании особо опасных заключенных в тюремных колониях строго режима города Аахен и Вологодском пятаке.

Привет всем читателям, я не потерялась, просто было много работы, но сегодня пользуюсь «пасхальной» паузой и продолжаю мою серию архитектурных постов. Сегодня будет небольшой пост в продолжение предыдущей темы, с примерами проектов, которые не поместились. А в следующий раз расскажу немного о более «приближенных» к народу европейским типам зданий.

Итак, давайте рассмотрим несколько примеров из разных времен, а также образцы, которые были их прототипами и служили вдохновением.

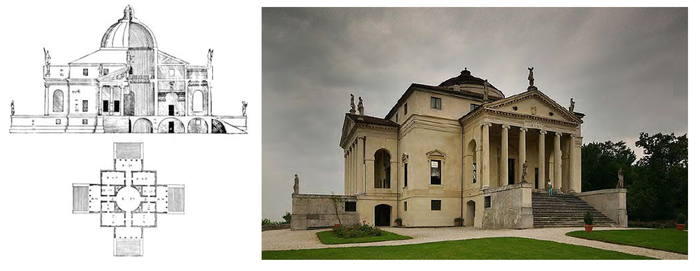

Ориентированная на все 4 стороны света, свободностоящая, с присущими ей симметрией и строгостью Вилла Ротонда – памятник эпохи позднего возрождения итальянского архитектора Андреа Палладио, является одним из классических образцов подражания архитекторов всех времен.

Разумеется важно понимать, не любое подражание, не любую интерпретацию можно назвать интелектуальной. Примеры ниже вряд ли такими являются, хотя и в их основе можно заметить прототип итальянской виллы.

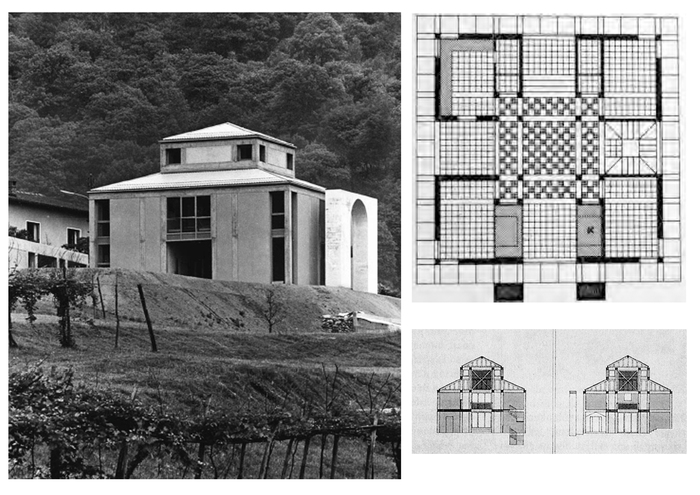

Интеллектуально же привлекательным можно назвать проект Casa Tonini от архитектурного бюро Bruno Reichlin + Fabio Reinhart. Изысканно и современно архитекторы интерпретировали, или, как говорят немцы, «перевели» Виллу Ротонду. Мы видим также свободностоящее здание, вертикальность конструкций, арка (но не с четырех, а с одной стороны), вызвышение центральной части крыши. Масштаб абсолютно другой, намного меньше, примененные материалы, стиль мебели тоже другие – соответствующие эпохе, но архитектурные основы, характерные для Виллы Роттонда можно с легкостью заметить и здесь.

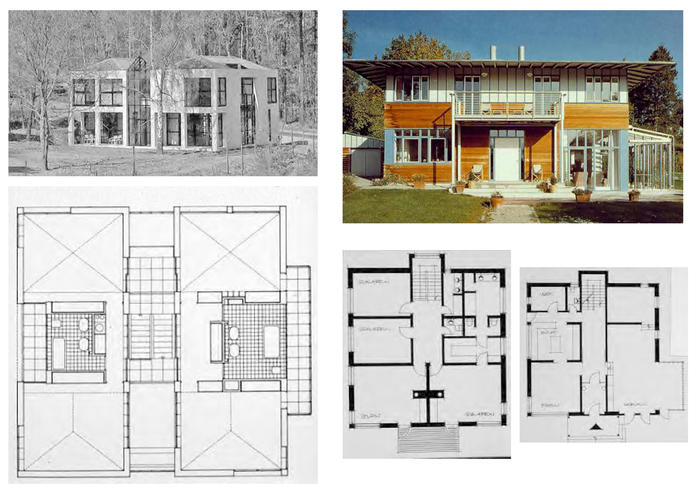

Ниже еще пара проектов, прототипом которых служила знаменитая итальянская Вилла Ротонда. Дом в городе Кронберг от архитекторов Helge+Margret Bofinger (1983) и Villa in Feldafing архитекторы Fischer + Steiger (1990-91)

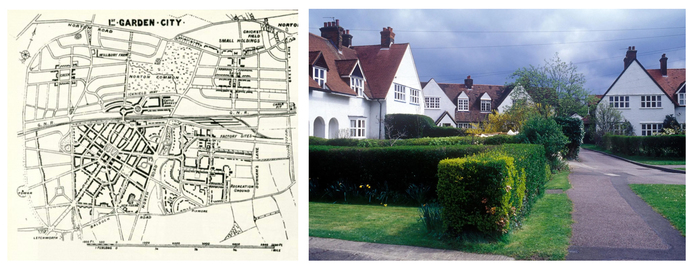

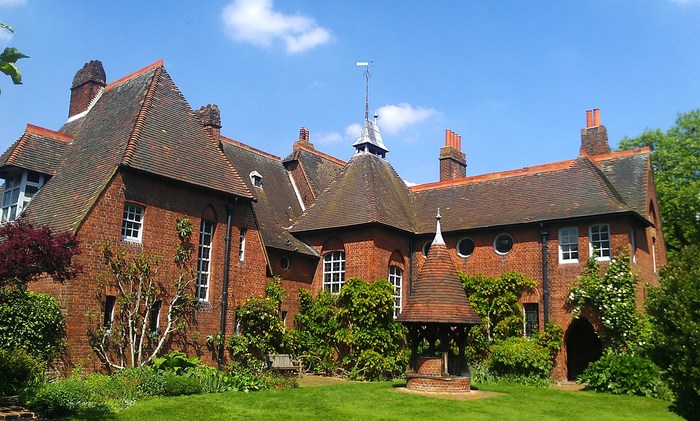

Другим популярным прототипом в индивидуальном жилом строительстве являются проекты английских загородных домов, например, Red House (1860) – типичный для того времени английский загородный дом для среднего класса.

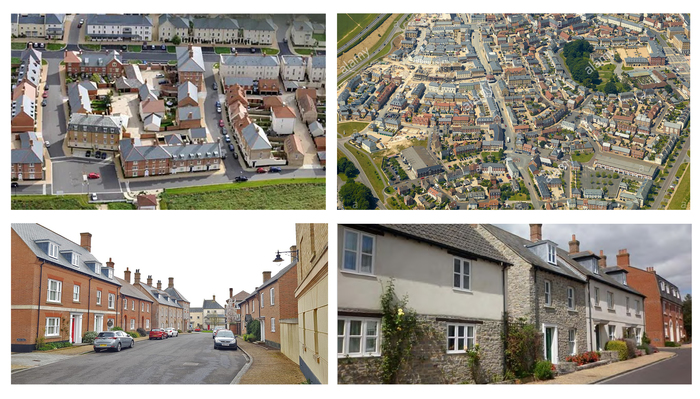

А ниже целый экспериментальный город Паундбери (начало строительства 1993), построенный по инициативе принца Чарльза, который был недоволен современными направлениями развития городского планирования. Тут также можно заметить элементы идеального города-сада, ориентированного на традициональную архитектуру, о которых я писала в Части 1.

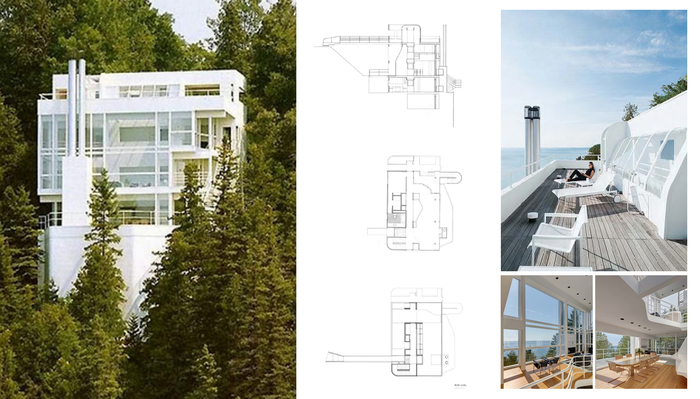

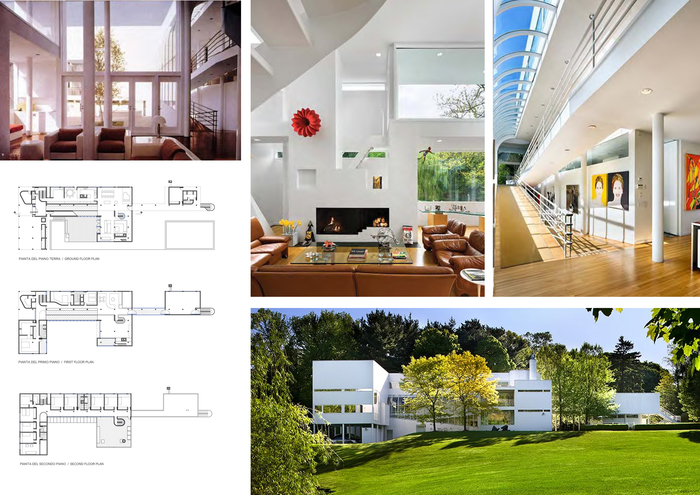

На примерах ниже, прототипами являлись архитекторы современного направления Баухаус: проект виллы Ричарда Майера, который усовершенствовал идеи Ле Корбюзье. Можно заметить, как Майер отразил идею жилой машины внеся в своей проект элементы «корабельной» архитектуры. Интересно, как в своих проектах архитектор работает со светом.

Другой подобный проект того же архитектора House in Old Westbury

Кому интересно погуглить, еще один проект Ричарда Майера - Saltzman House добавлять его не буду, но у Майера и у самого были последователи: Haus Bauer 1995 (Архитекторы - LRO)

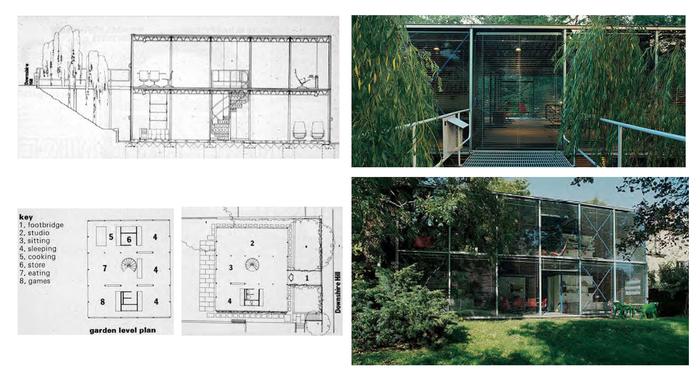

А ниже, один из проектов, базирующихся на свободной планировке Мис ван дер Роэ: дом в городе Хампстед архитектора Michael Hopkins. Разделение помещений практически отсутствует, стальной каркас, большая площадь остекленная – настоящий модерн, хотя в настоящее время построить нечто подобное в Европе практически нереально (энергетическая эффективность, пожаробезопасность и прочее).

Разумеется не любой проект можно точно отнести к каком-то определенному прототипу, и не каждый имеет этот прототип. Как уже говорилось, это лишь призыв поразмышлять, как и почему, под каким влиянием были построены те или иные проекты, потому что профессиональность в этой области, часто приходит вместе с «насмотренностью». Нужно многое увидеть и проанализировать, прежде чем придет понимание и выработается вкус. Важную роль здесь играет не только просмотр проектов выдающихся архитекторов разных времен в книгах или в интернете, по-настоящему архитектуру можно «узнать» только вживую.

И на последок еще один уникальный проект, с прототипом или без - Wohnhaus Laichingen (1988-1990) – Hascher Jehle Architektur

На этом пока закончу, спасибо за внимание и всего доброго!

Часть 1 | Социально-исторические аспекты архитектуры зданий

Часть 2 | Образец и (подражание)

Привет всем, подписавшимся на меня из-за моего последнего поста и просто любителям архитектуры. Сегодня продолжаю мою серию постов и речь пойдет об индивидуальном жилом строительстве односемейного дома, мы рассмотрим несколько линий развития современной архитектуры, а также их основоположников и то, как их идеи нашли свое отражение в архитектуре различного времени.

Прошу не рассматривать пост как указание, как и что должен делать архитектор, это скорее некий призыв поразмышлять об архитектуре.

Один из директоров школы Баухауса Ханнес Майер сказал: «Строительство – это больше не искусство, это наука, а архитектура – это наука строительства». Своими словами он подчеркивал, что архитектура стала рациональной, это больше не выражение каких-либо чувств, а скорей хорошо продуманная организованность действий.

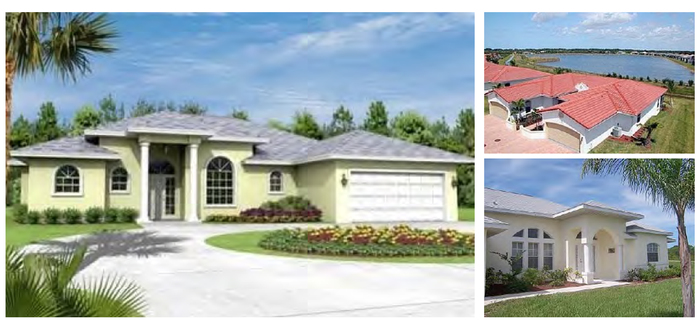

Если вы попросите ребенка нарисовать дом, то скорее всего получите нечто подобное: симметричный, с упорядоченными окнами и классической крышей – символ того, что есть дом.

Важно сказать, что архитектура жилого строительства часто не «серийна», а очень индивидуальна. Здесь особенно сильны социальные тенденции и влияния моды, благодаря непосредственным взаимоотношениям заказчика и архитектора. Отмечу, что здесь речь идет не о типовом «массовом» строительстве. Но несмотря на то, что даже в таких нетиповых проектах часто присутствуют некоторые клише, они в большей своей части являются уникальными идеями и мыслями. Пожалуй, можно сказать – в индивидуальном жилом строительстве не существует идеального решения, что мы сегодня и рассмотрим на примерах различного пространственного восприятия.

Для начала обратимся к немецкому архитектору Паулю Шмиттхеннеру (1884-1972), он рассуждал о том, что в общем-то названия помещений на планах этажей не требуются. Хозяйственные помещения, ванные комнаты и прочие подобные помещения определены однозначно, а все остальные должны быть просто достаточно велики для проживания и различного использования.

«Само собой разумеется, что помещение, расположенное вблизи кухни, рационально использовать в качестве столовой, а помещения вблизи ванной комнаты как спальни. Однако это не обязательно, что данные помещения, при всех тонкостях и обстоятельствах, могут использоваться только для проживания, сна или приема пищи.

Я хочу этим сказать, что нужно держать себя в границах разумного и не слишком много об этом думать. Иначе очень легко оказываются у «функционального» и жилых машин*. Дом для людей – это не машина, от которой постоянно требуют ровного хода, дом предназначен для жизни, которая, в свою очередь, разнообразна и переменчива, в чем и заключается её красота и смысл» (Цитата из книги «Das deutsche Wohnhaus» - «Немецкий жилой дом», здесь и далее свободный перевод с немецкого – тс)

*Отсылка к понятию «жилой машины» сформулированному архитектором Ле Корбюзье.

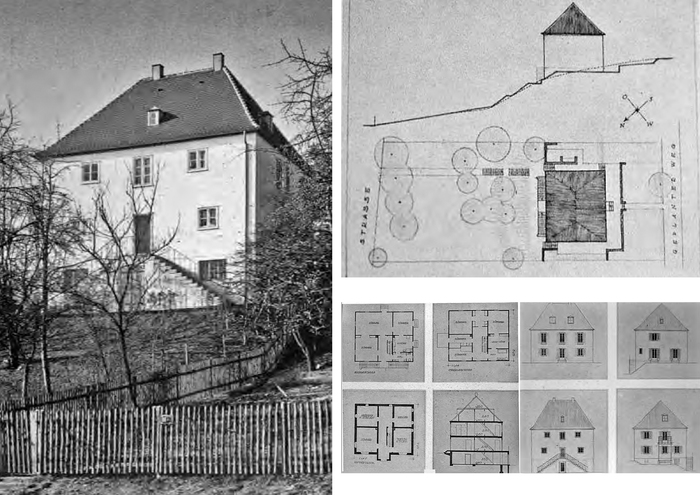

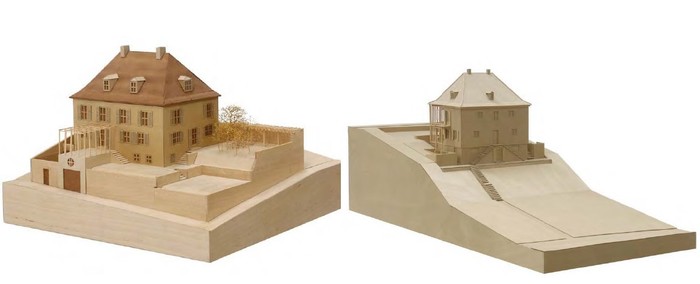

Эти идеи Шмиттхеннер отразил в своих проектах, как например, дом на склоне – Haus am Steilhang в городе Штутгарт. Четкая и ясная, завершенная форма здания и планов, квадратная или прямоугольная форма помещений, симметрия, простые формы для окон, которые часто начинаются от пола. Кладочная конструкция стен очень сильно отражается на общей форме и внешнем виде здания. Примерно одинаковый размер помещений позволяет использовать каждое из них для различных назначений. Планы этажей, по его мнению, должны быть максимально простыми, чтобы все важное само бросалось в глаза. Чем меньше дом, тем «просторнее» нужно его планировать, размер помещений должен быть максимально возможным. «Большой дом выглядит мелочно, если он мелочно задуман»

Давайте теперь обратимся к другому известному архитектору того же времени – Фрэнку Ллойду Райту (1867-1959). Сразу можно заметить, как разительно отличается пространственное восприятие его проектов от проектов предыдущего архитектора. Можно, разумеется, аргументировать тем, что это другая местность (Америка), другой континент, другие условия жизни и прочее. Но давайте сравним и разберемся, что же здесь иначе.

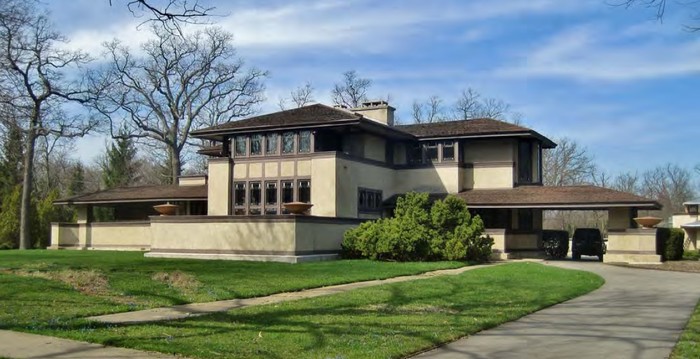

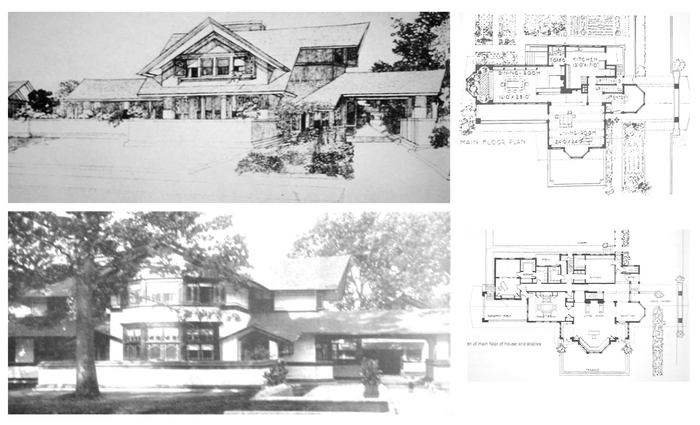

Здание Highland Park (1901) выглядит как бы «присевшим», двухэтажное, но с почти плоской крышей, уединенно стоящее, оно вписано в окружающий его ландшафт. Переход между «снаружи» и «внутри» выделен как особая тема – отсутствует это четкое разделение, которое мы могли видеть в предыдущем проекте. Крестообразный план этажа, как бы утопленный второй этаж, опоры колонн, навесы кровли играют в этом переходе важную роль. Можно легко заметить влияние японской архитектуры. Монолитная стена разделена растром окон, деревянных колонн, и не создает впечатление массивной стены, она как бы растворяется.

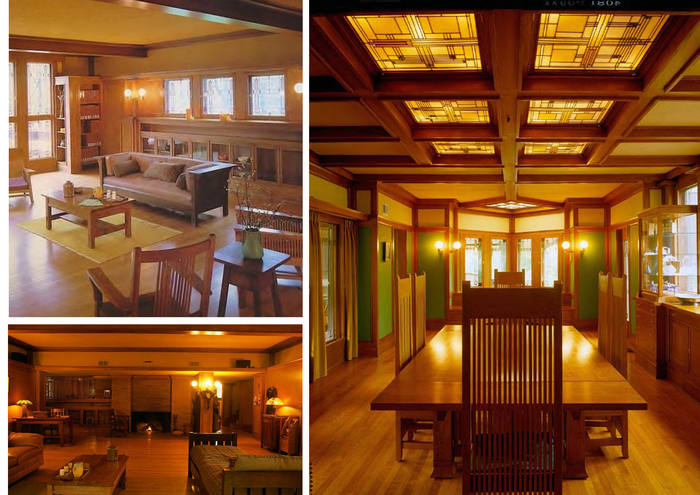

Этот эффект заметен не только на фасадах, но и во внутренних помещениях. Этот растр мы видим на потолке, стенах внутри здания. Архитектор не оставляет жильцам практически никакой возможности расставить свои акценты или как-либо повлиять на уже заложенную им идею. Можно заметить так же небольшую высоту помещений в этом и многих других проектах этого архитектора, это объясняется тем, что рост Райта был около 1,60 м. Еще одной особенностью здесь является то, что входы в помещение расположены не центрально, первое восприятие помещений – диагональное.

Ниже еще два его проекта, в которых можно проследить те же принципы. Small House 1901 и Bradley House 1910

Школа Баухаус, её идеи и методы оказали свое влияние на архитекторов, дизайнеров и деятелей искусства по всему миру, и продолжают оказывать до сих пор. В 2019 году школа отпраздновала свое столетие, она является как бы олицетворением свободы, новых идей развития современной архитектуры и искусства. Одним из представителей этой школы, а также одним из значимых архитекторов XX века, является французский архитектор швейцарского происхождения Ле Корбюзье (1887-1965)

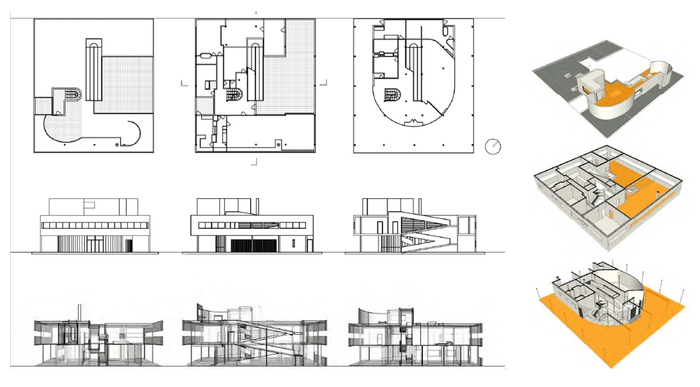

Его знаменитый проект Villa Savoye 1929 знакома, наверное, каждому студенту архитектуры. Это здание относится к одному из наиболее изученных и проанализированных архитектурных строений в мире. Построена как жилой дом, но практически не использована для этой цели, сейчас вилла скрывает в себе музей. В этом проекте можно найти и пять принципов новой архитектуры сформулированные Ле Корбюзье: сквозные колонны, озеленение крыши, свободная планировка, горизонтальная лента окон и свободный фасад.

Вход в здание и проход через него осуществляется по сквозной рампе, протянувшейся через все здание до верхнего этажа или более быстрым путем – по лестнице. Рампа расположена в центре помещения, это абсолютно новое восприятие помещения – помещение как бы раскрывается в процессе движения, лестница же, в свою очередь, является неким скульптурным элементом и короткой дорогой. Радиусы скругления первого этажа спланированы из расчета кривых для въезда и выезда автомобиля в/из гараж(а).

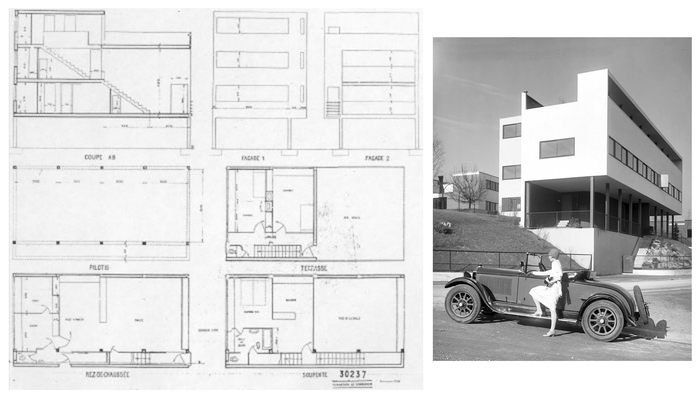

Следующий проект этого архитектора, расположенный в городе Штутгарт в выставочном поселке Weißenhofsiedlung. Проект задумывался как серийный – Тип Citrohan, он намного меньше, но здесь так же отчетливо просматриваются те же самые принципы – сквозная лестница, каркас, зеленая крыша, колонны. Название является отсылкой к известной марке машин, которая в то время символизировала прогресс, моду, и была в свою очередь серийным продуктом по «доступной» цене. И хотя проект в течении порядка 10 лет был построен в различных вариантах, он так и не стал серийным, что возможно говорит нам о том, что это его нельзя назвать идеальным решением в архитектуре жилых зданий.

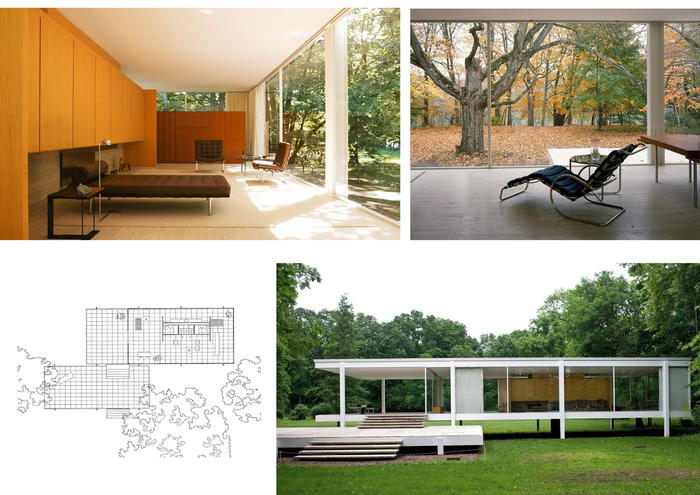

Еще одним ярким представителем школы Баухаус являлся немецкий архитектор Мис ван дер Роэ (1886-1969). И хотя он и Ле Корбюзье были представителяими одного архитектурного движения, пространственное восприятие в его проектах все же несколько отличается. Ключевой идееей здесь является открытый план этажа и концепция всего пространстваю Для такого плана характерны плавные переходы между соседними помещениями. Отдельным жилым зонам не отводятся отдельные комнаты, но их можно разделить, например, с помощью прозрачных или полузакрытых перегородок, это позволяет увеличить пространство жилого помещения.

Зигфрид Гидеон, архитектурный историк и теоретик, активный защитник соверменного движения писал о проектах Мис ван дер Рое, что он «достигает невообразимой щедрости во внутренних планровках. И все же комнаты, перетекающие одна в другую не могут избавить от ощущения пребывания в аквариуме. Внешний облик не соответствует свободе внутренних пространств»

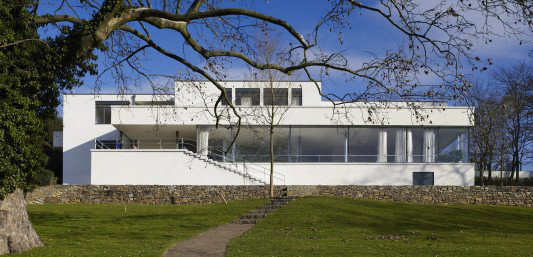

Проект Мис ван дер Роэ Haus Tugendhat (1929-1930), возведенный для еврейской семьи, в котором им не довелось долго пожить из-за наступившей войны. В послевоенный период дом был перобородован в детскую клинику, а после объединения Германии стал музеем.

Здание располагается на склоне и раскрывается в сторону сада, а с улицы неприметен. Вход предусмотрен с верхнего уровня, на котором расположен гараж и помещения шофера. На нижнем этаже связанным с верхнем лестницей расположены два спальных тракта – для детей и для взрослых и большое общее помещение, расчлененное на различные области – столовая с большим столом, который можно трансформировать до «семейного» размера, гостиная, библиотека с потайным сейфом. Большие окна со стороны фасада оснащены механизмом опускания, позволяющим сидеть на «террасе», не выходя из дома.

Внутренне разделение зон осуществляется посредством перегородок, в том числе радиальных, во всем интерьере применяются высококачественные материалы – природный камень, дерево, сталь. В заглубленной подземной части со стороны улицы расположены технические помещения, а в правой части (на плане) – помещения для прислуги, с отдельным входом.

Интересно заметить, что Мис ван дер Роэ на протяжении всей своей карьеры создавал проекты с аболютно теми же принципами, не изменяя, а только совершенствуя их – «не обязательно каждый понедельник изобретать новую архитектуру». На изображении ниже Farnsworth Haus (1949-1951). Проект был бы абсолютно не пригоден для проживания, если бы у его владелицы не было достаточно средств, чтобы разбить парк вокруг дома, тем не менее архитектурной задумкой и тем, как здание вписано в ландшафт можно только восхищаться.

Стоит заметить, что рассмотренные выше проекты были построены примерно в одно время, и архитекторы их спроектировавшие тогда были еще никому особо не известны, а сейчас являются иконами архитектуры.

К сожалению, мой пост оказался слишком длинным, мы рассмотрели только некоторые образцы и еще около 10 «блоков» подражания не влезло. Вероятно, придется оформить его дополнительным постом, а сегодня всем спасибо за внимания и всего доброго.

Часть 1 | Социально-исторические аспекты архитектуры зданий

Всем привет, как и обещала, сегодня пост о реставрации памятников архитектуры в Германии.

Когда я вижу, как немцы относятся к сохранению архитектурного наследия не только в центральных столичных городах, но и в небольших поселениях, мне становится обидно и больно за мою родину. Регионы в Германии, как и в любой стране мира, развиты не равномерно. Я не говорю сейчас о полном восстановлении исторических памятников и целых городов после войны, но даже в небольших городах Германии проводится огромная работа по защите и сохранению памятников архитектуры. Благодаря этой работе, старые развалины получают новую жизнь и новых жильцов.

Проект, о котором сегодня пойдет речь, находится в небольшом городке Пархим, расположенном в 40 км от Шверина – столицы федеральной земли Мекленбург-Передняя Померания. Пархим является районным центром и насчитывает всего около 18 тысяч жителей. В свое время Пархим был крупным, по тем меркам, ремесленным и торговым городом, но так как сейчас никаких особенно-крупных компаний и достопримечательностей в городе нет, большинство трудозанятого населения мотается на работу в близлежащие города покрупней, среди которых, помимо Шверина – Гамбург, Берлин и Росток.

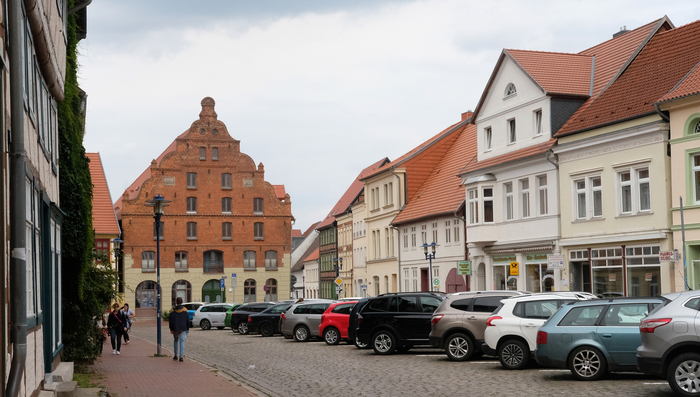

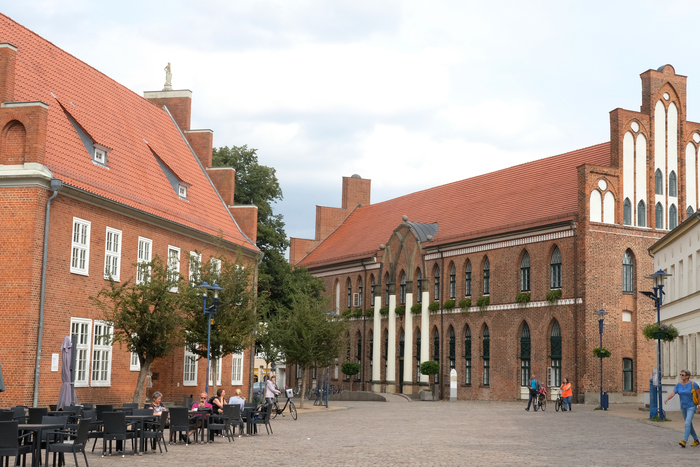

И все же, несмотря на свой небольшой размер и малонаселенность, Пархим обладает историческим шармом города старой Европы. И конечно, здесь свою роль играет работа по сохранению культурного архитектурного наследия города и своевременное городское планирование.

Прежде чем я перейду непосредственно к проекту, поясню одно архитектурное понятие, которое буду часто использовать в тексте. Итак, согласно словарю архитектурных терминов,

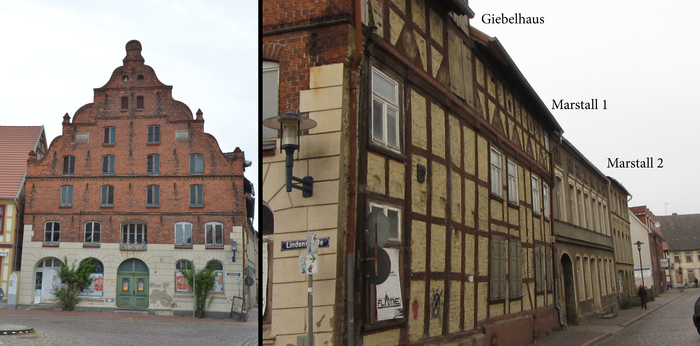

Гибельхауз (нем. Giebelhaus, от Giebel — фронтон и Haus — дом) – в германском средневековье — строение с островерхой двускатной кровлей и щипцовым (треугольным) фронтоном.

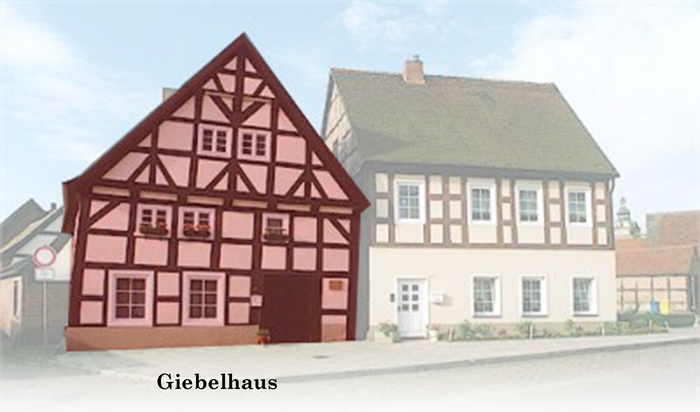

Для лучшей наглядности я взяла картинку из интернета: обычно, дома на немецких улицах повернуты так, что главный фасад (то есть, сторона здания, где находится парадный вход) расположен со стороны одного из скатов кровли (как у дома справа). Giebelhaus повернут же как бы боком к улице (как дом слева). Такие дома часто расположены на пересечении двух улиц.

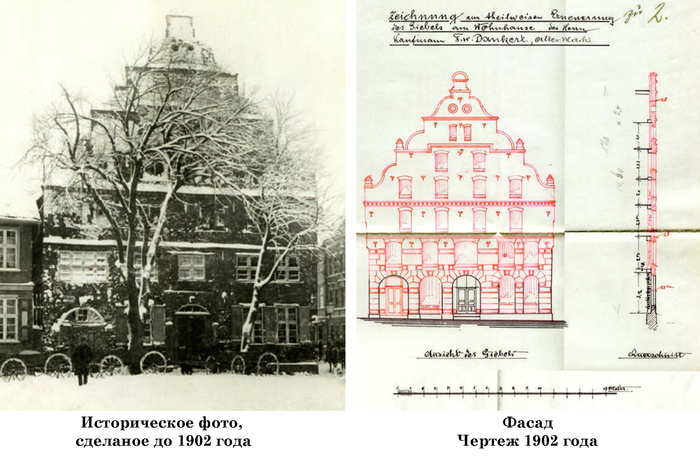

Фахверковый Гибельхауз в городе Пархим был построен между 1601 и 1604 годом. Владельцем дома был советник и купец, всем своим размером здание подчеркивало высокое положение и богатство его хозяина. Фронтон здания, повернутый к городской ратуше, был, как и сама ратуша, возведен из красного кирпича. На верхних этажах располагались многочисленные складские помещения, а социальным центром дома являлся большой холл, расположенный посредине и проходящий сквозь два этажа. Здесь проводились логистические операции, торговые сделки, семейные обеды и прочее.

В 16 и 17 веках такие планировки вышли из моды, им на замену пришли многочисленные, небольшие по площади помещения, а к началу 18 века дом сменил владельца и получил перекрытие над первым этажом, которое сохранилось и сейчас, бОльшие окна и камин. В пространстве мансарды было встроено колесо и площадка для поднятия грузов наверх прямо с улицы.

К началу 2000-ых здание стояло пустым. В конце 2004 город выкупил данный участок с целью устроить музей в здании, а также в прилегающем к нему здании 19 века Marstall 1, сделать исторический объект доступным для общественности. Город также предложил владельцу соседнего участка по адресу Marstall 2, на котором также было расположено жилое здание в плохом состоянии, совместный проект реставрации при участии городских средств. Тогда реставрация не была проведена, были лишь выполнены работы по локализации распространения повреждений в деревянных конструкциях, а участок Marstall 2 был перепродан.

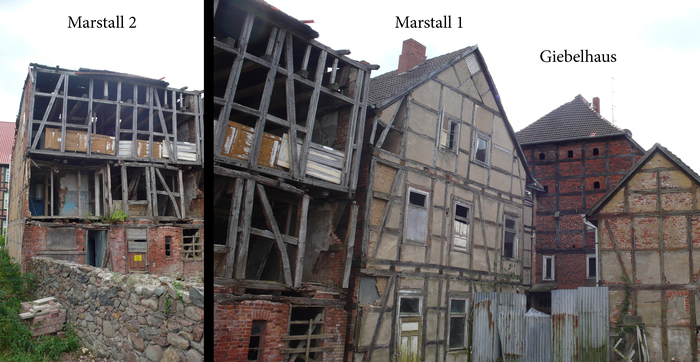

Вид на здания до реставрации (со стороны улицы и двора)

Музей в здании так и не появился, у города уже был печальный опыт подобной реставрации, когда общественное пространство, включавшее в себя так же и музей, пустовало и не использовалось по назначению – в городе нет никаких особенностей притягивающих туристов. Потому город продолжал искать решения, и в 2011-2012 годах появилась частная группа инвесторов, предоставившая концепт использования данного здания в качестве жилья. Проблема применения такого концепта заключалась в том, что при реставрации большое внимания уделяется максимальному сохранению исторических конструктивных частей здания. Это в свою очередь, приводит к появлению достаточно нестандартных планировок, ненормированной высоты помещений, а еще и предполагает большие финансовые затраты.

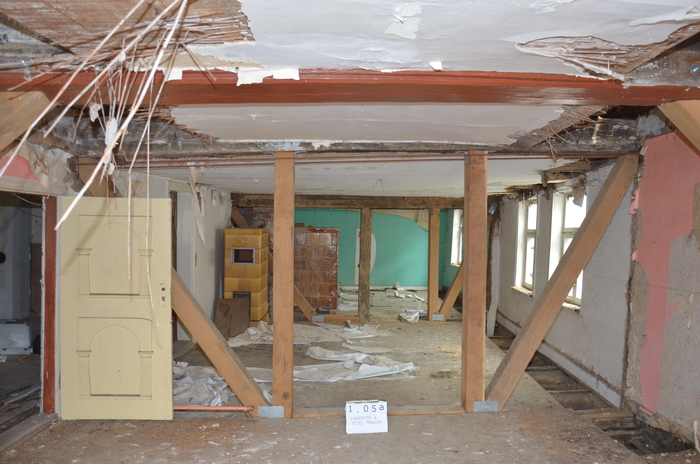

Вид зданий изнутри

В 2015 году город выкупил участки Marstall 1 и 2, снес стоящее на нем полуразрушенное здание, освободив место для нового строительства, и расширил концепт на два соседних участка и прилегающую территорию двора. Начиная с 2016 года, начался новый поиск решения для использования этих зданий. Рассматривались всевозможные варианты размещения офисов, магазинов, врачебных помещений, одновременно проводилась работа по изучению от исследователей и реставраторов.

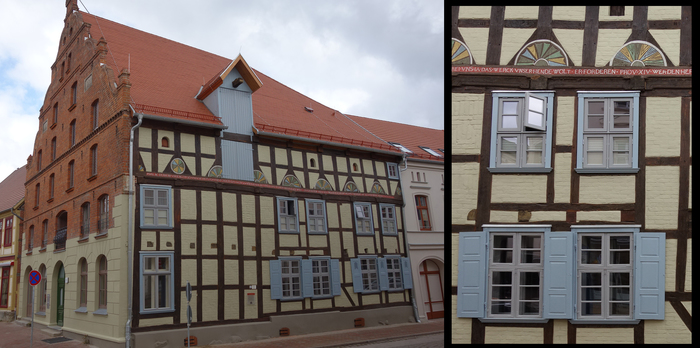

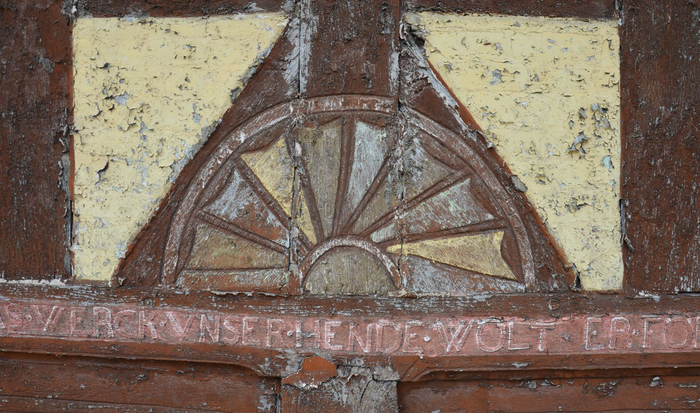

Деревянные розетты и надпись на фасаде

И наконец к концу года появилась окончательная идея: основным долгосрочным пользователем стало предприятие, занимающееся поддержкой и обучением людей с психическими и физическими нарушениями. В отреставрированном помещении предполагалось расположить жилые комнаты для таких людей, а также общественные зоны, где социальные работники проводят для них групповые занятия. На первом этаже, планировалось разместить бюро и помещения для сотрудников социальной службы, спортивное помещение и мастерские.

Подобные учреждения часто расположены где-нибудь в тихих районах на окраине города, размещение же жилых групп в самом центре города дает людям с нарушениями возможность для социальной интеграции, дает им возможность почувствовать себя частью общества. А непосредственная близость городского транспорта облегчает доступ семьям проживающих там людей.

Владельцем и арендодателем стал жилищно-строительный кооператив, благодаря чему стало возможным вливание средств, предназначенных для городского развития жилищной сферы. Наконец, после проверки и одобрения всех инвестиций, в 2018 году смогло начаться осуществление задуманного.

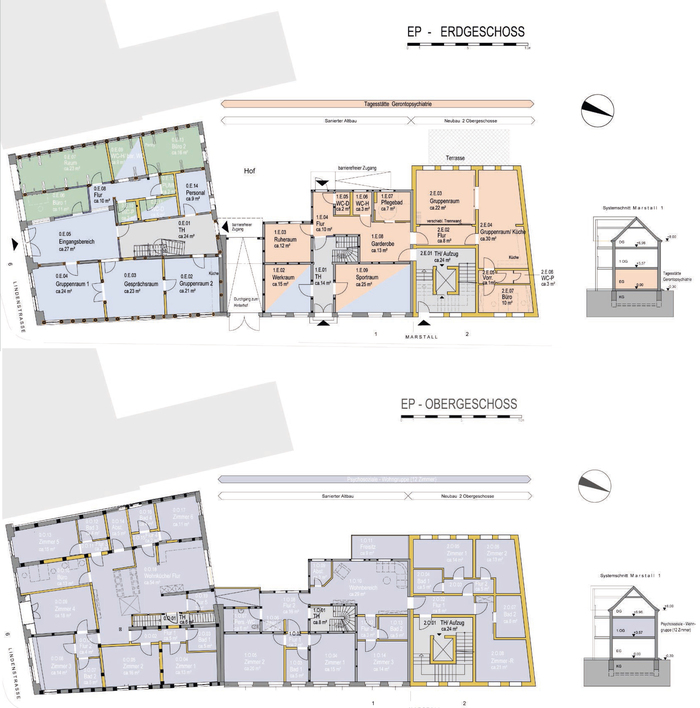

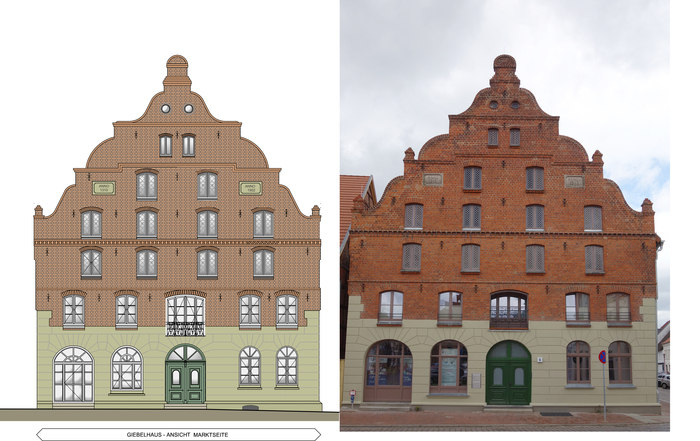

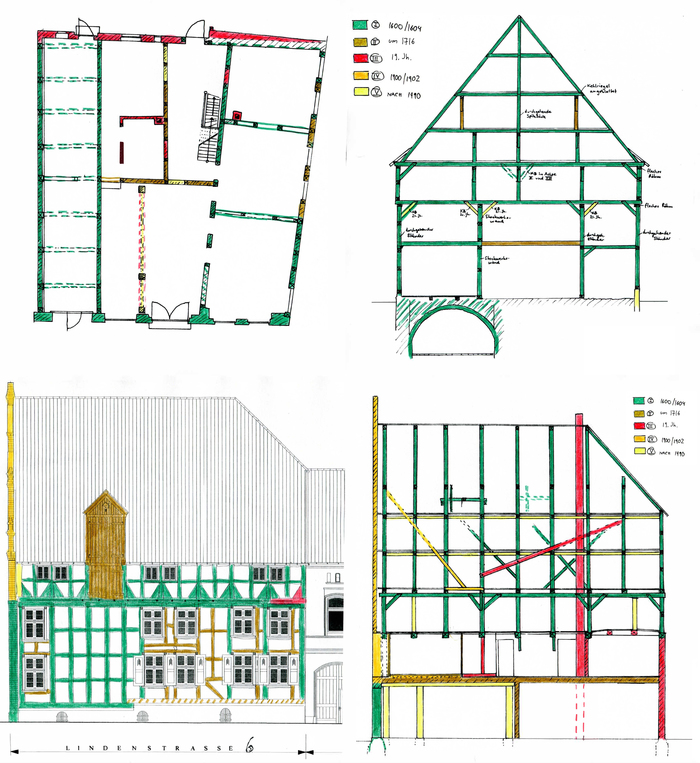

Отреставрированный фасад на чертеже и в реальности. Все цвета сохраненных конструкций соответствуют историческим и были восстановлены в результате исследований.

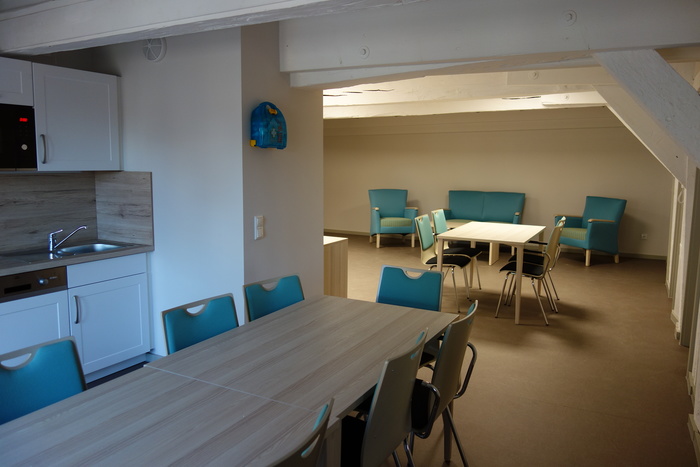

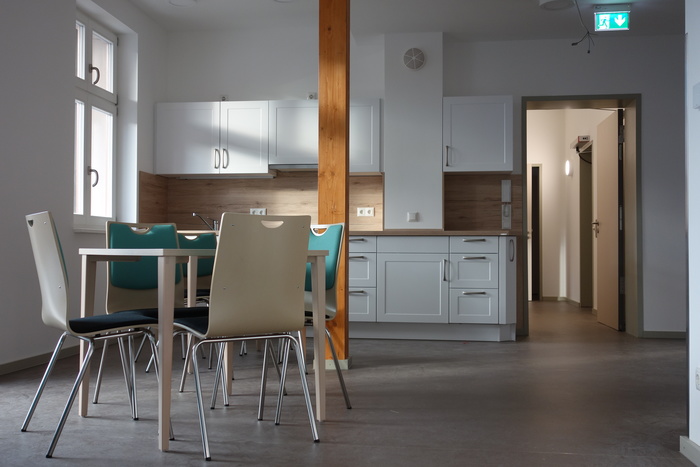

Внутренние помещения после реставрации. Общая и индивидуальная комнаты

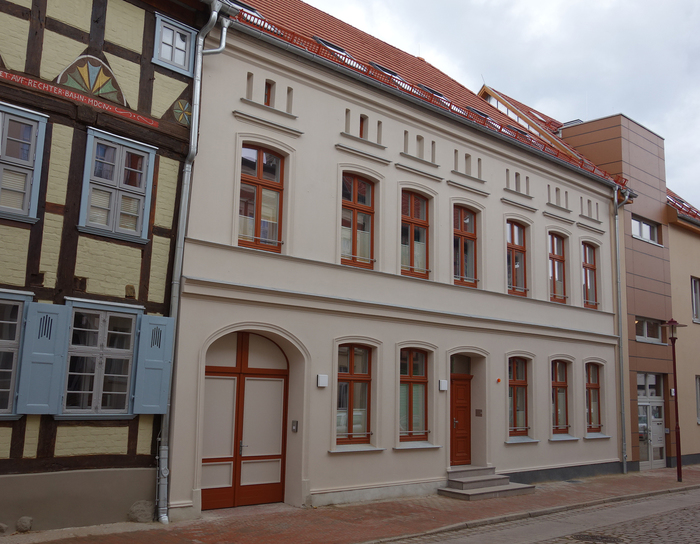

Двухэтажный жилой дом по адресу Marstall 1 с массивным фасадом, направленным к улице, имел большие повреждения деревянных конструкций, которые были заменены в ходе реставрации. Важным требованием учреждения по охране памятников было сохранение исторической лестницы. Помимо этого, были полностью сохранены исторические окна и двери, форма крыши была реконструирована, а крыша перекрыта новой черепицей. Со стороны двора к зданию были пристроены просторные балконы, важные для новых жильцов, часто имеющих пристрастие к курению.

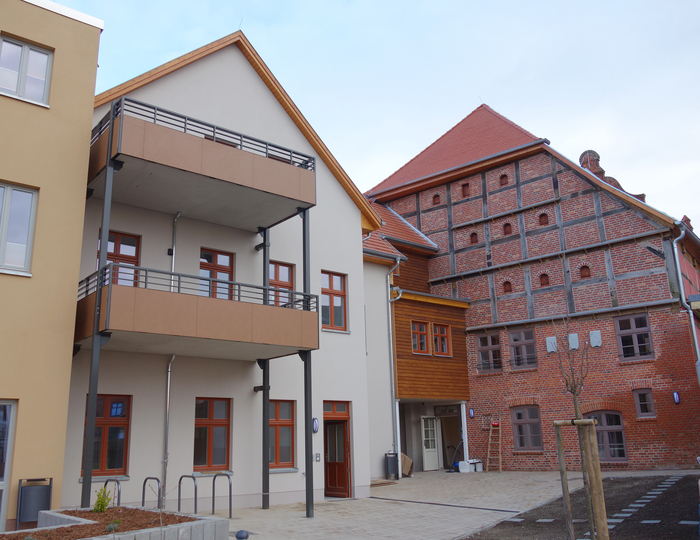

На месте снесенного жилого дома Marstall 2 было построено расширение, которое со стороны фасада выглядит как отдельный современный дом. Это было сделано с целью визуально сохранить историческую целостность гибельхауза и Marstall 1. И, кроме того, это позволило соблюсти требования безбарьерной среды и прочие нормы, разместив в современной части здания лифт и второй эвакуационный выход.

Во дворе здания разместились уголок со скамейками и площадка для пребывания на свежем воздухе, небольшие хозяйственные помещения для велосипедов и мусорных контейнеров, парковка для сотрудников, и даже немного места для садоводства новых жильцов.

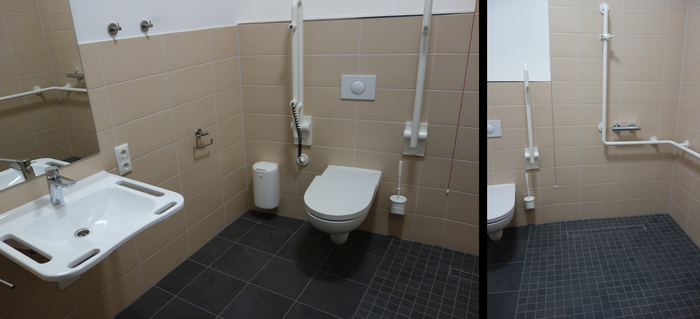

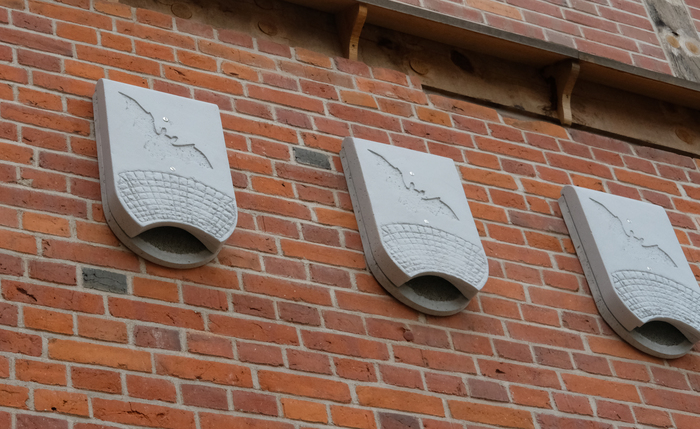

Немецкие специалисты думают не только о защите памятников и правах малоподвижных групп, даже о правах животных, потревоженных в результате строительства, они позаботились. На фасаде со стороны двора появились «скворечники» для летучих мышей и ласточек.

Несмотря на количество текста и фотографий, я лишь очень поверхностно рассказала об этой реставрации. Рассказ во всех деталях занял бы, наверное, целый журнал, не то что пост на Пикабу. Мне даже уже пришлось немного сократить мой пост, чтобы уложиться в нормативы. Но если, у кого-то есть вопросы – постараюсь ответить, по мере моей осведомленности.

Всем спасибо за внимание и в качестве бонуса для знающих немецких – репортаж шверинского телевидения. Те кто не знает, но интересуется темой, тоже смотрите, там в начале видео хорошие виды на здание.

К написанию этого поста меня побудил пост @Aziborov, о реновации в Германии.

Расскажу немного в деталях об одном подобном проекте, потому как у некоторых пикабушников в комментариях возникли вопросы к деталям реконструкции, конкретным планам и конструктивным решениям.

В моем посте речь пойдет о проекте реновации, выполненным в 2009-2010 годах бюро, в котором я сейчас работаю. Проект находится в городе Шверин, федеральная земля – Мекленбург-Передняя Померания.

Многие пикабушники в комментариях к исходному посту задавали вопросы, мол, увеличили площадь, уменьшили количество квартир, а куда дели «лишних» людей? И сетовали, почему такое не делается в России. Здесь необходимо уточнить следующее: город Шверин, принадлежал к, так называемому, восточному блоку, и в период с конца 80-х потерял почти треть своего населения – многие немцы после падения стены бежали в Западную Германию в поисках лучшей жизни. С началом 2010-х ситуация более менее стабилизировалась, но даже сейчас здесь численность населения здесь, куда меньше чем в других регионах, и, помимо прочего, практически отсутствует приток молодежи. Многие квартиры в данных постройках времен ДДР пустовали, или пустуют даже сейчас. Поэтому, с начала двухтысячных, городом реализуется стратегия городской реконструкции, направленной на улучшение, прежде всего, качества, жилищного фонда, а не его количества, как это происходит в России.

Типичные «панельки», какимим мы их знаем из советского строительства, были здесь возведены в начале 1970-х, когда активно проходила индустриализация региона. Таким образом, в южной части города, в период с 1976 по 1987 образовались «спальные районы», с численностью около 4400 жилых единиц. В 90-е годы, с заходом на рынок продукции западных предприятий, многие предприятия восточного блока разорились, увеличилась безработица, и эти районы, несмотря на их хорошее расположение, потеряли свой имидж, и были включены в программу реконструкции 2002 года.

В общем, никаких «лишних» людей никто никуда не выселял. Скорее наоборот, стояла задача создать новые жилые единицы, которые могут быть сданы для жилья различным категориям населения.

Вид зданий до реконструкции

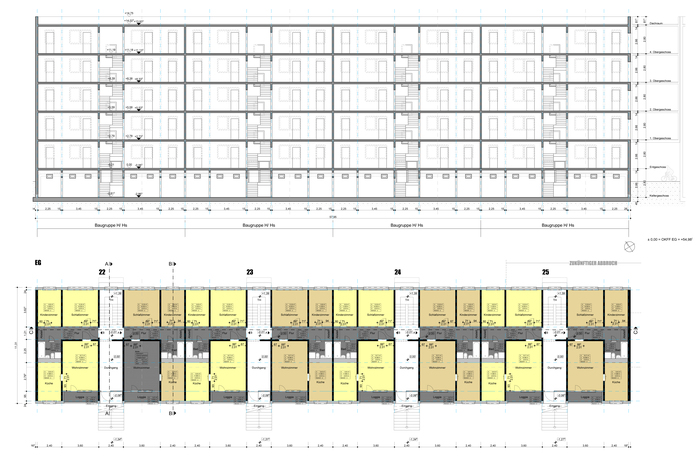

Продольный разрез и план первого этажа. Типовой и такой знакомый, растр несущих поперечных стен 2,4-3,6 м, холодная крыша, отсутствие резервов нагрузки и плохой энергобаланс.

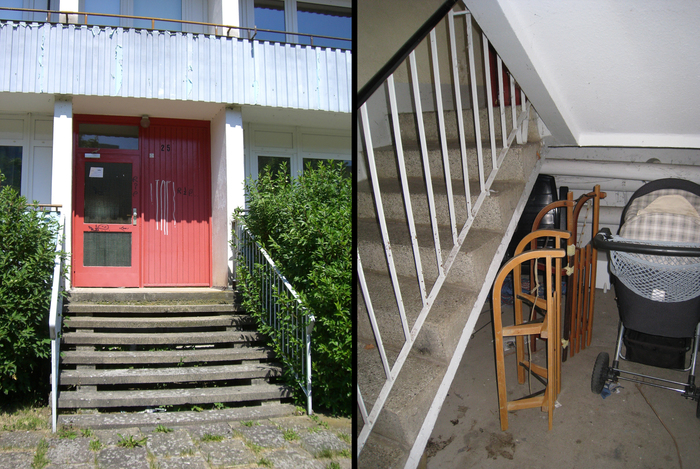

Подъезд снаружи и изнутри :D

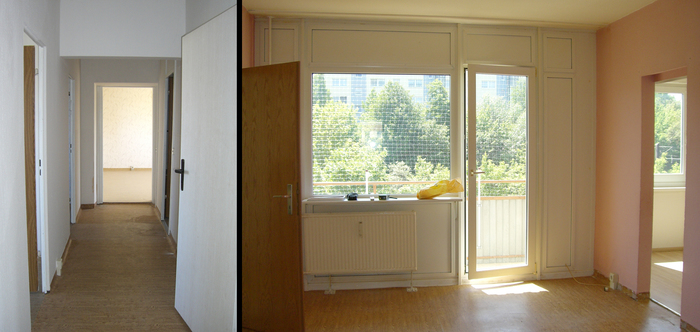

Типичные коридорчики и тесные комнаты

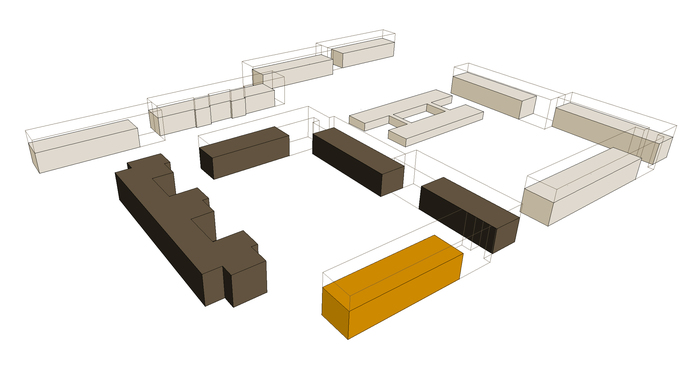

Поиски архитектурной идеи и первые концепты

Четкая форма и новая цветовая гамма должны были стать фундаментом архитектурного стиля здания. Унитарная форма «панельки» была заменена выборочным актцентированием конструктивных элементов.

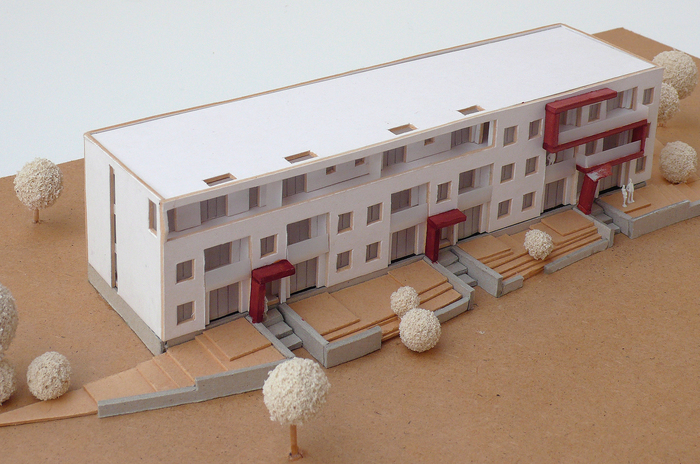

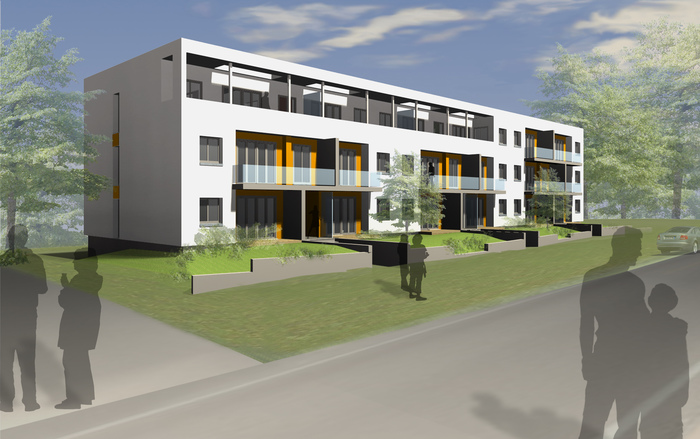

Визуализация проекта

В процессе реконструкции были полностью снесены два верхних этажа, лестницы входных групп. А также были демонтированы некоторые панели – для открытия здания в ландшафт. В общей сложности было редуцировано около 30-40% квартир, стоящих пустыми.

На разрезе ниже желтым показана снесенная часть

Снос части здания и конечный результат сноса

Когда речь идет речь о перепланировке, первое, что приходит в голову нашим людям – снос несущих конструкций. Причем речь тут не только о тех, кто эту перепланировку проводит, но и о тех, кто просто «мимокрокодил». К счастью строительные конструкции 21 века, а также разумное и обоснованное их внедрение помогает решить даже такую проблему. Одну несущую конструкцию можно заменить другой или усилить, главное в этом деле грамотный статический расчет, а без него в Германии практически не строят, потому что это тупо запрещено и нарушение будет стоить, в лучшем случае – много денег, а в худшем – жизни.

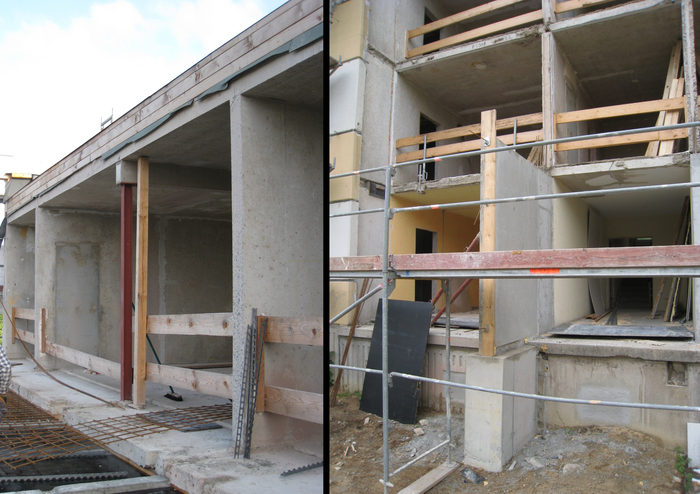

Отдельные новые части здания были выполнены из монолитного бетона, бОльшие размеры проемов достигнуты благодаря применению стальных рам и балок, конструкции балконов дополнительно укреплены.

Энергетический баланс здания улучшен посредством утепления конструкций стен и крыши и установки солнечных батарей. Установлены цисцерны для сбора дождевой воды с последющим ее использованием для полива.

Вместо 4 типовых планировочных решений квартир, были разработаны 12 индивидуальных вариантов, расширяющих возможности арендодателя. Увеличины площади комнат, в соответствии с современными требованиями, для этого были полностью переработаны границы квартир и структуры планов. Помимо всего прочего, в реконструированном здании появились террасы со стороны двора на уровне первых этажей и просторные балконы на этажах выше.

Новые внутренние пространства

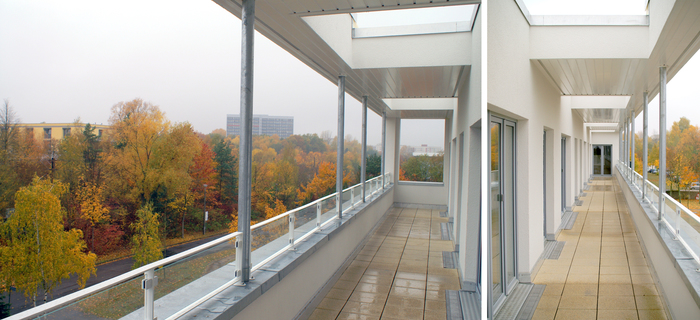

И наружные

«акцентированные» входные группы

И общий вид здания на момент завершения строительства

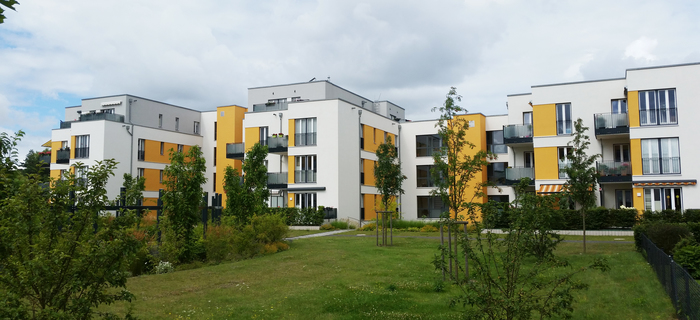

Здание и территория благоустройства спустя 6 лет после завершения проекта

Если есть вопросы по теме строительства в Германии, обращайтесь и спасибо за внимание
