Самодельная ленточная пила
Хочу поделиться одной самоделкой, которую я закончил делать еще в далёком 2017))и с тех пор не было дня, чтоб я не радовался результатом. Каждый дальнейший проект не обходился без его помощи. Получился отличный и совершенно незаменимый инструмент для мастерской.
И так, начнем)) идея родилась резко и так же резко началась его постройка. Сразу скажу, что строил я его порядка 2месяцев, учитывая, что у меня есть и основная работа. Первое, нужно было придумать из чего сделать рабочие колеса и их размеры
Материал нашелся у знакомого мебельщика. Обрезки толстого мдф. Были примерно вырезаны в круги диаметром 400мм(это оптимальный диаметр, меньше лучше не делать) и уже точная шлифовка на шлифстанке. Сразу были расчитанны и сделанны две пары шкивоф на нижнем колесе и от двигателя. Для работы по металлу и по дереву. И заказанны корпуса подшипников. Скажу, что колеса были самым сложным этапом
Вот так выглядели примерные расчеты и чертеж))
Далее сварка рамы. Т.к я не имею ровного сварочного стола, то пришлось попотеть, чтоб рама была четко соосна, т.к это очень будет влиять в дальнейшем на стабильность полотна.
Изготовление механизма натяжения и регулировки положения полотна, путем изменения угла наклона верхнего колеса
Примерка двигателя и пробный пуск на ленте от рулетки))
Убедившись, что все четко. Приступил к защитным коробам
Подготовил стол из 10мм фанеры, склеяной вдвое. Проблемы были с установкой его четко перпендикулярно относительно полонта. Это очень важно.
Дальше сборка и покраска
Дождался полотна и пошла жара
Пелил все, что плохо лежит)) До сих пор интересно взять бревно и с легкостью распилить его вдоль) Позже поставил его на ноги и работать стало веселее
На этих фото идет работа над проектом газ67

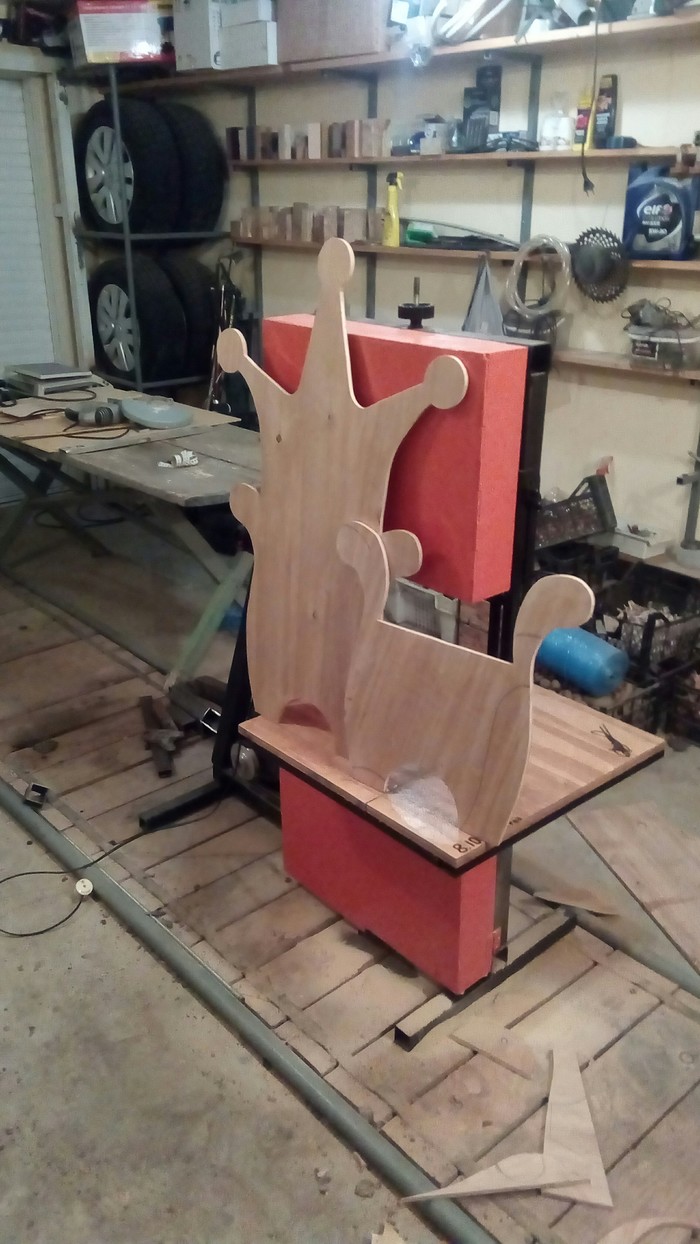

А сейчас первая работа на станке(трон для маленькой принцессы ну и счастливый обладатель новой игрушки
Спасибо за внимание
