Ответ на пост «Собрал себе пк, мечта наконец-то сбылась)»14
Решил тоже запостить про свое изобретение.
Надоел мне как то компьютер, психанул и собрал моноблок!
Купил монитор 4к AOC 27 дюймов, проц, материнка видюха уже были от прошлого собранного моноблока (Intel I7 8600, 32 Гб ОЗУ, видеокарта 3060TI 8 Гб, SSD 512 Гб + HDD 2 Тб, БП 850 Вт).
Пободными изобретениями постоянно увлекаюсь, большой опыт в этом деле.
Итак. Разобрал монитор, к нему приклеил лист пластика, по краям болты. Посередине - лист березовой фанеры, к нему крепится блок питания, слева - начинка от монитора. Впоследствии добавил туда кулер от ноутбука, чтоб не грелся инвертор, фоток нет. Перед всеми работами на экран монитора приклеил плотную пленку для упаковки, чтоб не повредить в процессе работы.

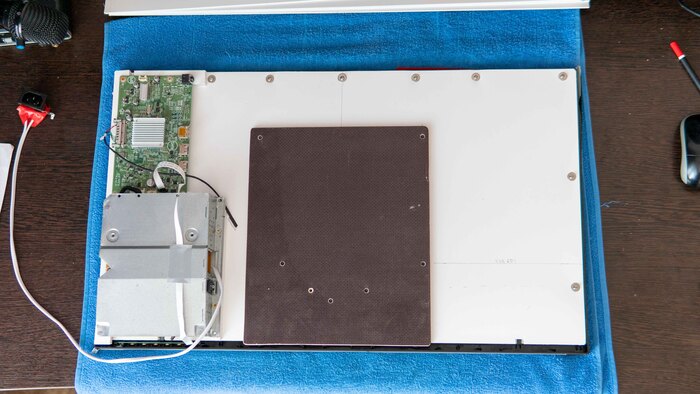

Начало. Разобранный монитор и прикрепленный пластик.
Ножку монитора сразу залил эпоксидкой для большей надежности, т.к. могли сколоться углы пластика (такое уже было).
Залитая эпоксидкой ножка монитора.
Далее очень аккуратно и точно клеятся боковины корпуса, т.к. любой косяк расхождения в 0,1-0,3 мм потом вылезет и будет нестыковка. Тут нужна неторопливость и 10 раз перепроверять чтоб везде углы стенок были под 90 гардусов и небыло расхождения в размере.
Общий вид
Вид сбоку
Крепление сетевого штекера
Далее пришлось долго думать как прикрепить видеокарту. Видюха MSI 3060 TI. Лежит кулерами вниз, пришлось под форму корпуса вырезать пластик и видеокарта в итоге ложиться буквально в свою же зеркальную форму.
Примерно вот так вырезан пластик. По форме кромки корпуса видеокарты.
Видеокарта подключена к материнке качественным шлейфом, брал на Али за 4500 руб.
Примерная задумка охлаждения корпуса. БП загоняет воздух, видеокарта вытягивает наверх.
В материнке есть утилита, где можно вручную графиками указать какие обороты кулера ЦП будут в зависимости от температуры, кулер БП подключен к материнке.
Утилита, здесь можно указать обороты кулеров в зависимости от температуры.
В игры не играю, в основном видеомонтаж. Ничего нигде не грееся. Одно время играл (для теста) в разные мощные игры, видеокарта на максимуме - 82 °C. Обычная температура - 45-55 °C.
Примерный поток воздуха внутри.
Далее. Склеил заднюю стенку полностью из пластика, потом отказался, переделал заводскую стенку монитора. Вырезал в середине пластик, подогнал под размер блока питания. Пластик клеится суперклеем.
Первый вариант стенки.
Вид сзади. Приклеил плотный картон, боялся что от видеокарты будет пластик греться.
Промежуточный вариант задней стенки. Посередине - покрашенный черным маркером белый пластик. Сверху залит матовым автомобильным лаком.
Боковые стенки обклеил декоративной пленкой под кожу (плотная, крепкая, Германия).
Внизу сделал вырезы под динамики, на всякий (ими не пользуюсь т.к. есть хорошая акустика дома).
Динамики взял от ноутбука.
Вид сбоку. Промежуточный вариант.
На фото не видно текстуры пленки.
Итоговый вариант выглядит так.
Диагональ 27 дюймов
Вид сзади
Вид снизу
Панель с выходами
Вид сзади
Динамик
По итогу за последее время купил второй монитор, добавил гнездо HDMI и DisplayPort, сбоку сделал картридер для флешек Микро SD.
Конструкция собранна в 2022 году, пишу статью с этого моноблока. По времени делал примерно месяц )).
Всем хорошего настроения!
