Итак, всем добрый день.
Вороне где-то бог послал кусочек сыру,

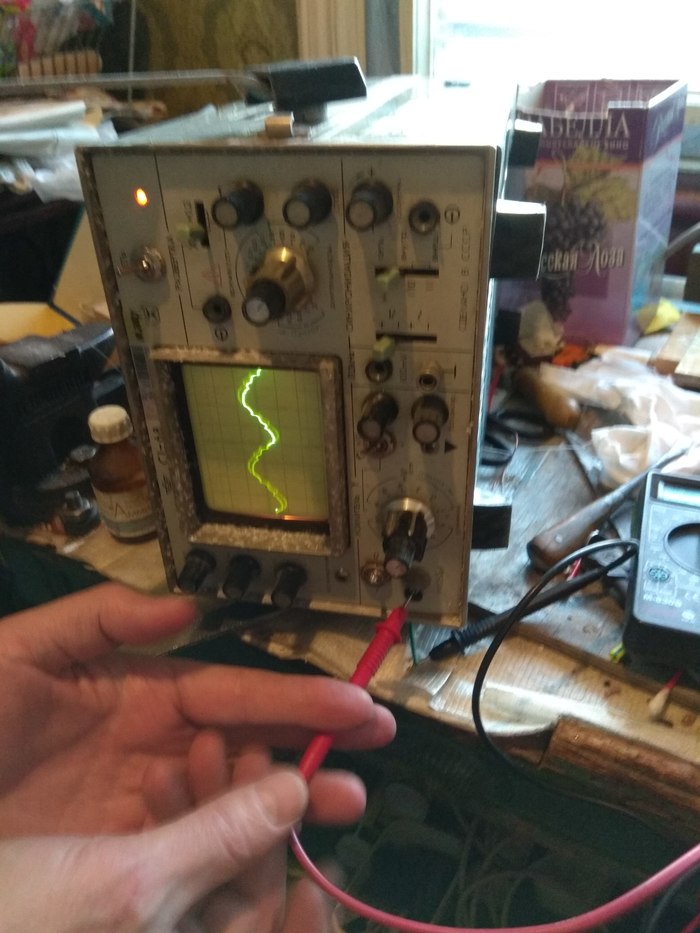

ну а я заимел себе древнячий осциллограф. Без провода питания, и весь окисленный, с поверкой в 2007 году.

С помощью провода от микроволновки, паяльника и чьей-то матери он все же запустился.

И даже что-то там из шумов поймал.

Как человек достаточно любопытный я решил посмотреть, что там на выходе из бп компустерного выходит?

А выходит картина занимательная. Итак, бп аэрокул ксас на 600 вт, без нагрузки:
..
..

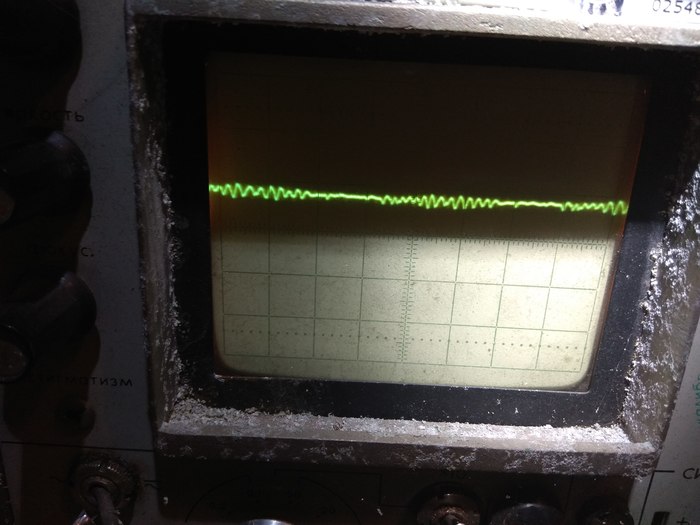

Ничего. Комп—то выключен. Включаем, запускаем фурмарк:

Занимательная картина...
Но в фурмарке даже дросселя не шумят...
А теперь делаем ход конем и запускаем какую-нибудь игру (на моем примере одна из самых шумных — даже в наушники срет, это dota2, даже ааа проекты, как ни странно тише работают)
aaaand..

Open!
просадки не увеличили амплитуду, я масштаб поменял, но их форма стала совершенно беспорядочной и безобразной.

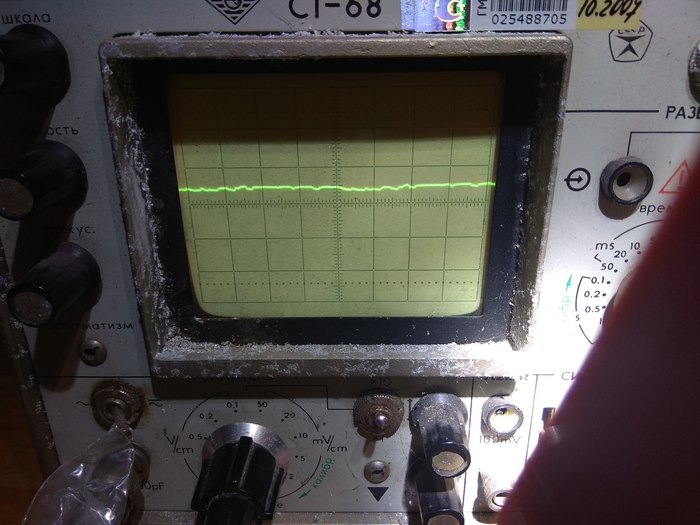

Я давно подозревал, что бп не очень, особенно когда видяха вставала(рандомно, в играх, но никогда в фурмарке), к тому же его напряжение часто проседало до 11.4в. (Фото ща не выложу лимит подходит). Поэтому мной был приобретен zalman gigamaxx 550gvll, и вот что я увидел на осциллографе ровно под той же нагрузкой:

Масштаб тот же. А если аппроксимировать, то должна получиться горизонтальная кривая, в отличии от предыдущего пациента.

К сожалению, данная картина также не располагает к позитиву, хотя тут явно лучше стабилизация. Хотелось бы посмотреть что выдает сисоник, да денег нет, но вы держитесь(с).

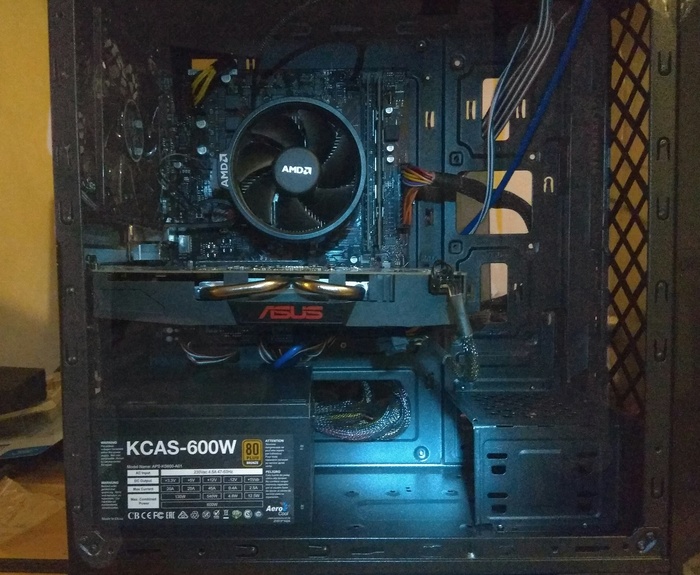

p.s. Испытательный (нет) стенд состоит из r5 1600, asus rx570 ex, asus b350m-e, ну и бп, указанные выше.

P.p.s @vrmonfire , есть подозрение, что в 12в шину может и видяха шумов напустить, посмотри, как-нибудь, пожалуйста в одинаковом сетапе 12в линию с разными видяхами под нагрузкой?
