Это Гоша, он живет на моей стройке под умывальником.
Когда я вечером умываюсь, на него капает и он раздраженно бегает по паутине.
А это чудовище мы увидели на надгробии посреди поля в Крыму в 2018г.
Ееее. Было такое!!! Делали, как-то, электрику да слаботочку в огромном складе. Серверная под лестницей. Лестница узкая, на несколько этажей, на каждый этаж стальная противопожарная дверь.
Сели два монтажника в серверной косы плести да патч панели расшивать. А отделочники решили ступеньки покрасить. И два чебурека с верхней площадки по ступеням бочку нитроэмали разлили и разогнали швабрами по этажам... Переодеваемся а двоих нет. - А где Лелек и Болек? - А хз, в серверной были. Открываю дверь на лестницу и по лицу, как доской густой смрад нитроэмали. И тихий заливистый смех из под лестницы. Захожу а они оба на полу сидят и ржут, рожи красные аж бордовые. Вытащили на улицу их, оклемались. А на следующий день они не вышли на работу, головы болели как с бодуна.
У меня сели батарейки.
Начинал я стройку с огромным энтузиазмом. Первые две недели отпуска энергии хватало даже выходить с обедом на стройку и бродя с чашкой макарон искать косяки. Находил. На третьей неделе подустал, все больше тянуло посидеть потупить. На четвертой ловил себя на созерцании в процессе работы и подгонял: "Хули встал!!! Пиздуй работать." а иногда просто спал среди дня в бытовке или книжки читал.
Потом вышел на работу и процесс почти встал. После работы уже в лом ехать 60 км, только по выходным фигачу...
Когда придумывали планировку с женой, решили, что прикольно было бы зимой ноги у камина погреть. Из этого желания родился проем в центральной несущей стене. Ширина проема 3 метра. Сначала думал из швеллера собрать. Но цена металла смутила, да и отделывать потом неудобно. Будет железобетонная балка.
Прикинул , что на балку будет давить магрузка максимум 2 т.м. Расчет показал, что достаточно четырех арматур 12мм в нижней части. Так и будет.
Под балку решил поставить колонны.

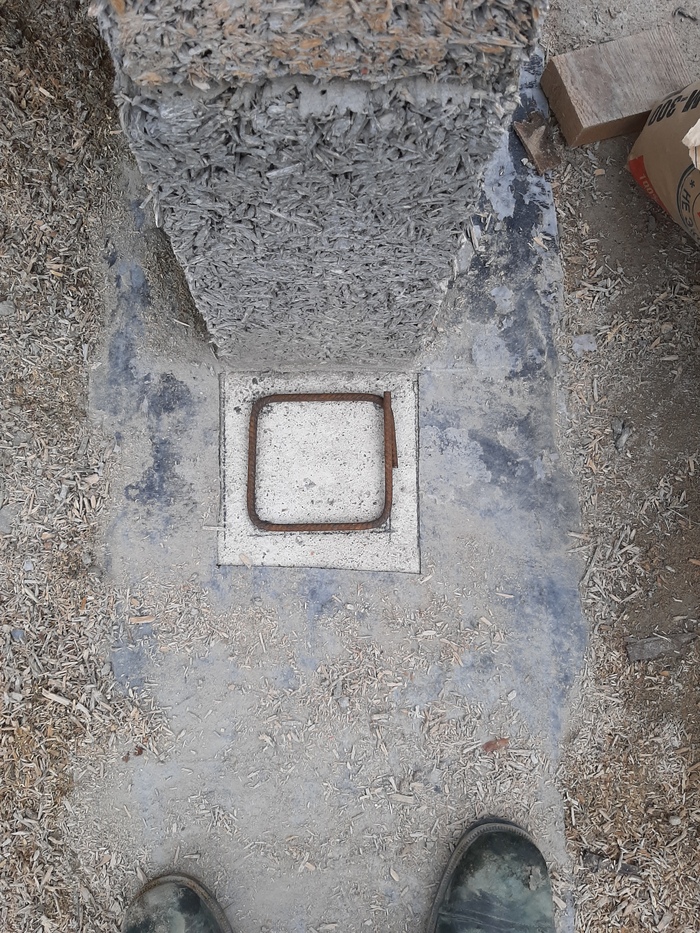

Подрезал гидроизоляцию у стены, примерил хомут и разметил отверстия для арматуры

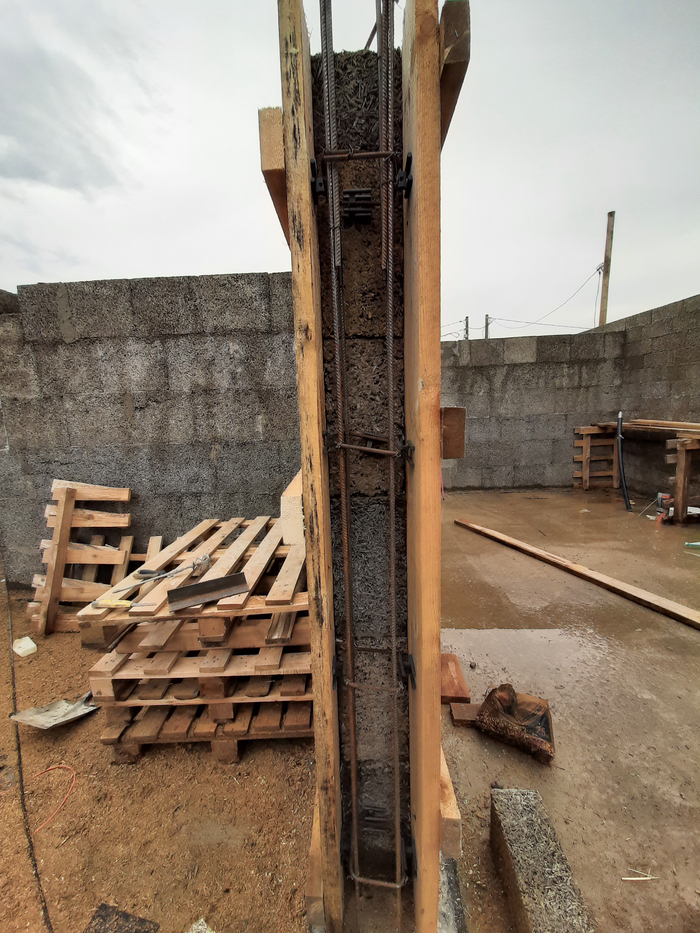

Опалубку крепил саморезами 100мм прямо к арболиту. Засверлил в ростверке отверстия по 3 см, воткнул в них арматуру и обвязал хомутами. Верхнюю часть загнул для перевязки с балкой. Сделал метровые выпуски, для связки колонн с армопоясом здания.
Приглашал кровельшиков оценить обьем работ по крыше.
Один из них сказал:
- Ну раз колонны лить собрался лей до верхнего армопояса, надежнее будет. Мысль показалась здравой, поэтому подвязал к арматуре выпуски по метру для продолжения колонн.

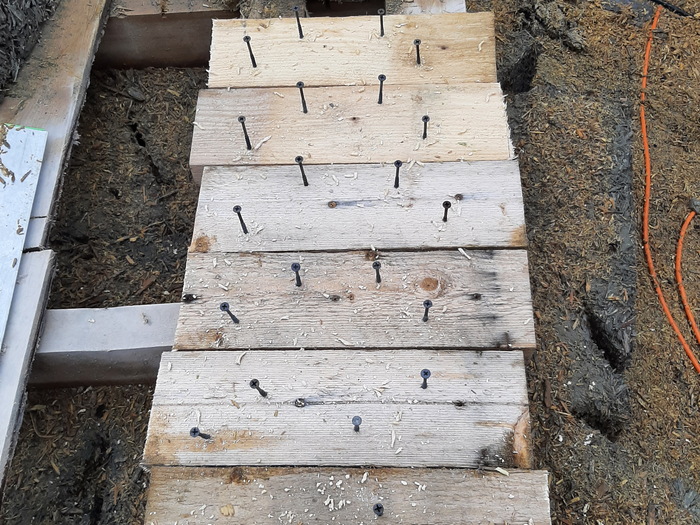

Ничто так не радует в процессе работы, как заранее подготовленные конструктивы
Доски оставались от опалубки ростверка, саморезы оттуда же.

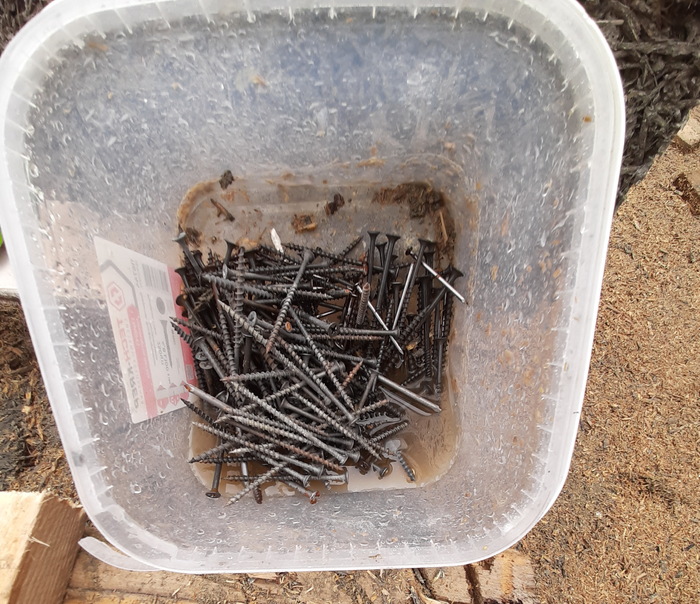

Саморезы использовал черные бэушные, предварительно замачивая их в дождевой воде (С)

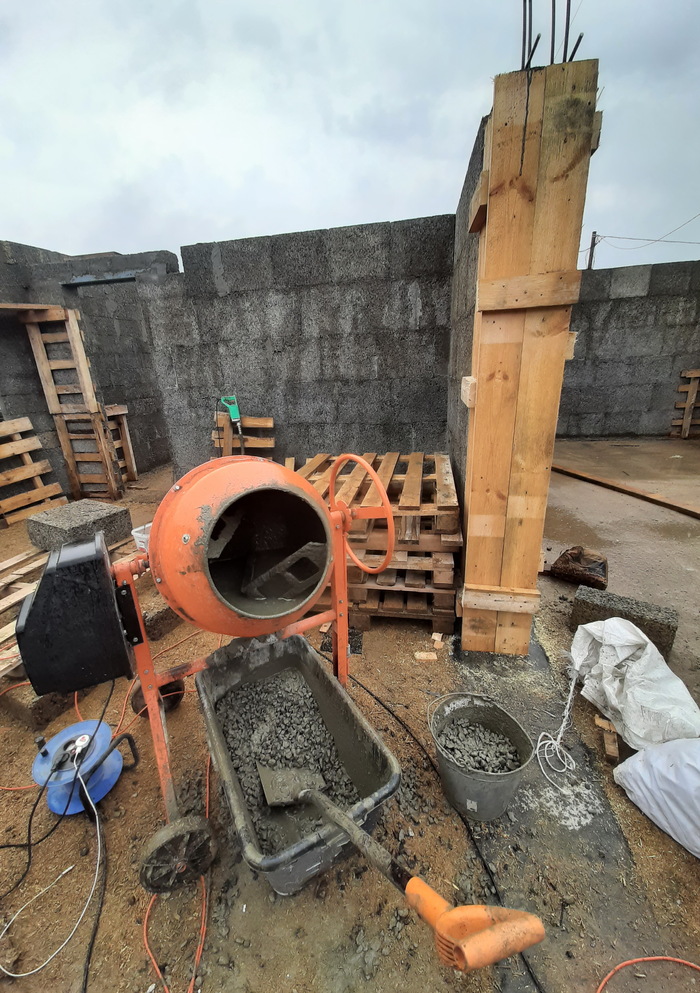

Посчитал на калькуляторе пропорции бетона М300 и залил колонны
Для уплотнения использовал кусок арматуры и лучшего друга феминисток

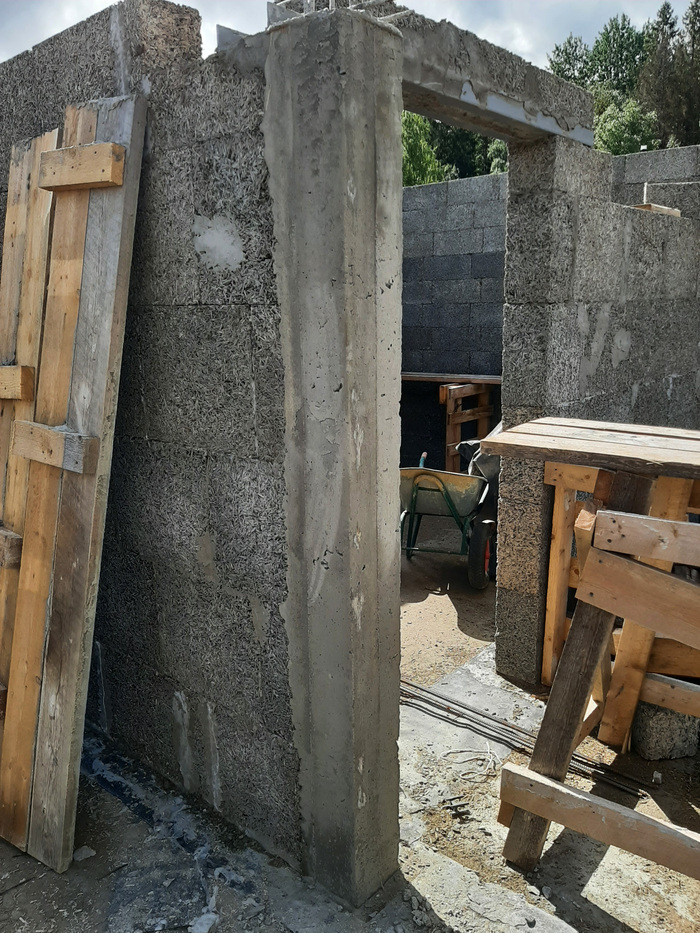

Через неделю распалубил.
Так как использовал щебень с фракцией 10-20 крупные камешки застревали в промежутках между армокаркасом и опалубкой. Несмотря на то, что уплотнял арматурой и выбратором , остались каверны. На балку взял щебень 5-10.

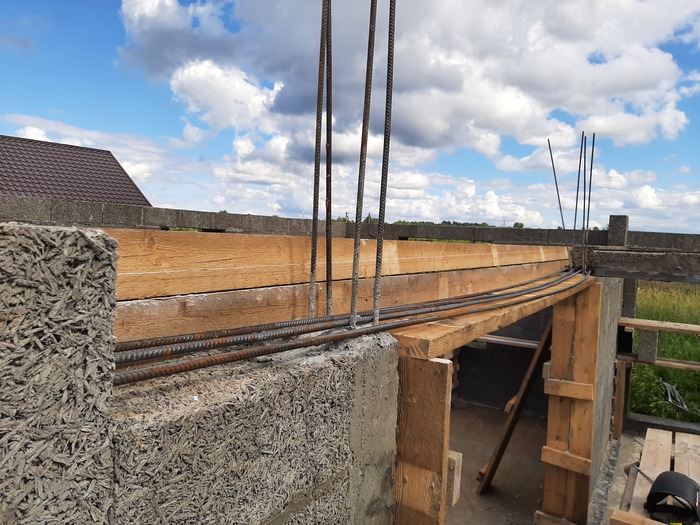

4 хлыста арматуры уложил на опалубку, связал двадцатисантиметровыми обрезками и задал "стульчиками" защитный слой внизу в 25 мм.
Бетон мешал М450 и укладывал послойно, чтобы избежать каверн как в колоннах.

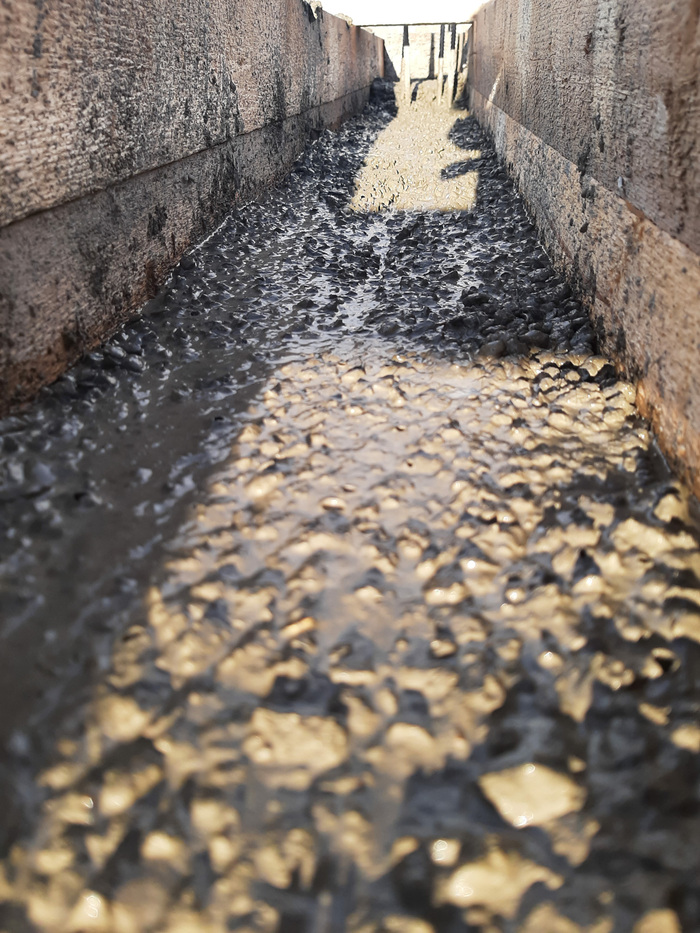

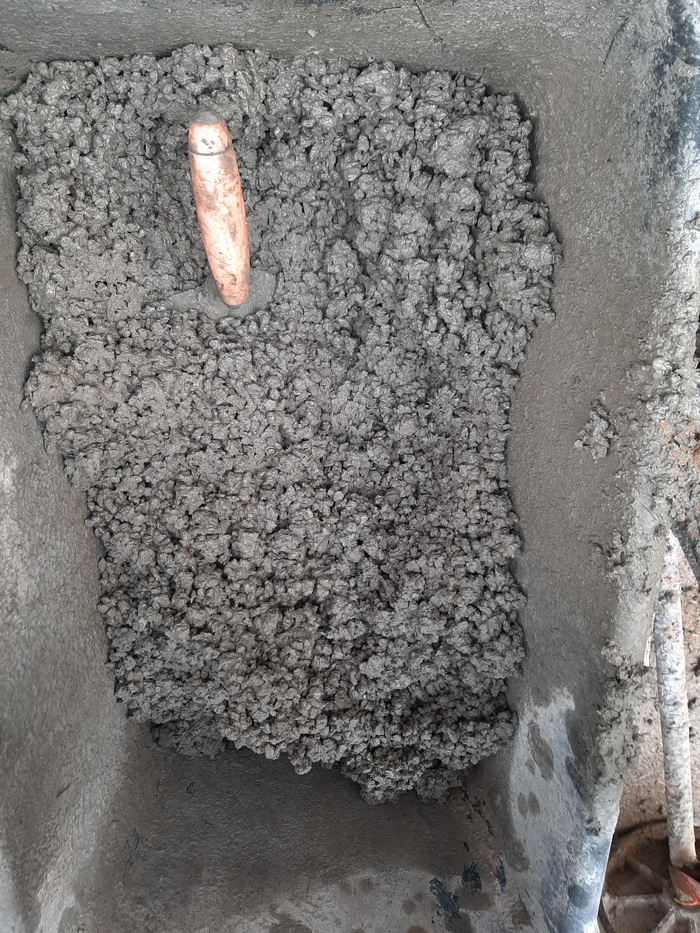

Так бетон выглядит перед закладкой
Так бетон выглядит после вибрирования. Выходит куча пузырьков, поверхность выравнивается.
На один замес уходит минут пятнадцать с учетом подьема бетона наверх полуведрами. Над колоннами в верхней части балки заложил остатки 12 арматуры по 1,8 метра. Если и возникнут усилия на растяжение вверху балки над колоннами, арматура компенсирует.

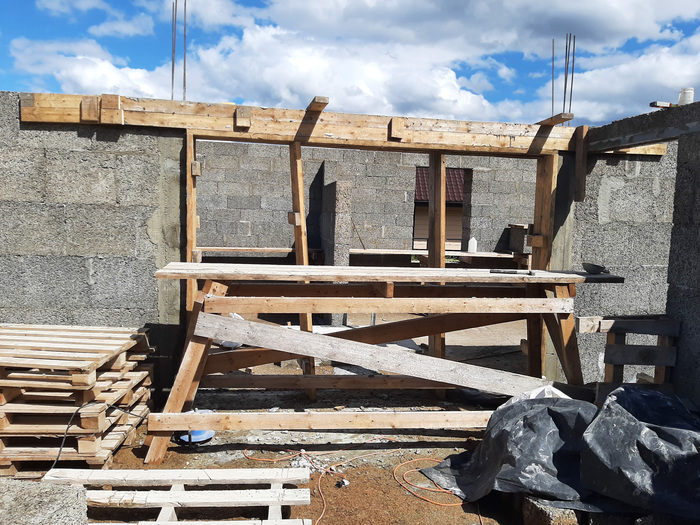

Так выглядит опалубка после заливки, маленькие бруски сбоку не дают расползаться боковым доскам и соединяют их, где длины не хватало. Бруски сверху задают расстояние между боковыми опалубками в 20см. Ну и две подпорки внизу.
Днем температура 20-35, ночью 13-17. За неделю стопудово бетон наберет 70% прочности.

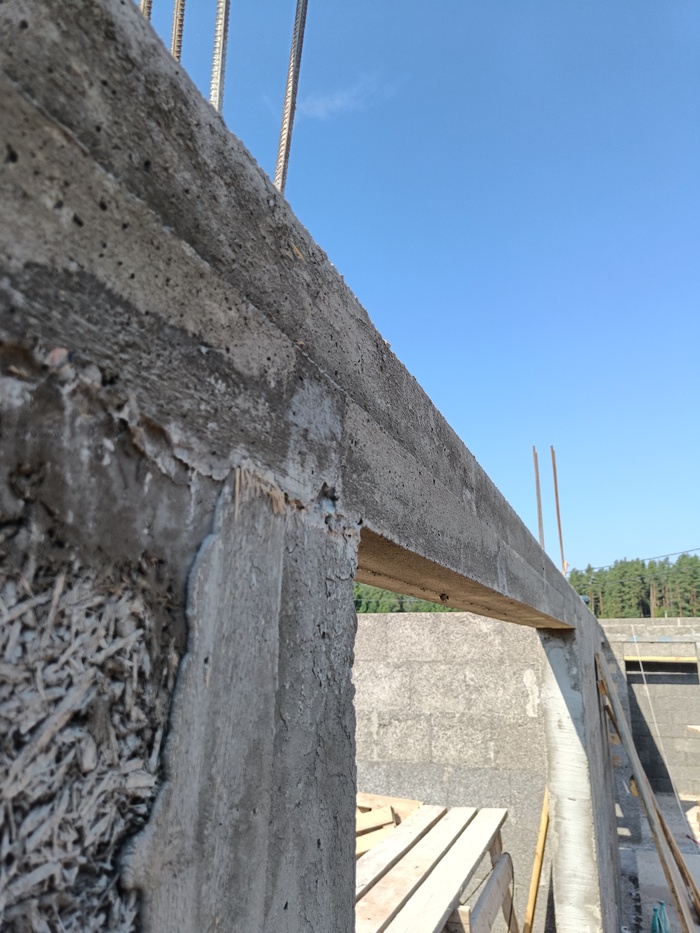

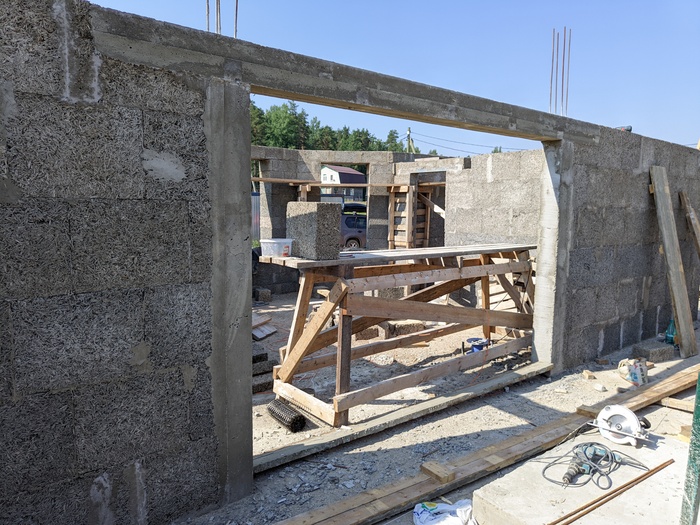

Прошла неделя, распалубил балку.
Пересобрал леса на метр выше и продолжил кладку, перекрытие планируется на 2,8м от чистового пола.
За следующие три недели в планах собрать еще два ряда, залить пятисантиметровую подбетонку, под деревянное прекрытие и начать сборку перекрытия из досок.
Складываю стены из блоков, разогнулся посреди своей стройки и думаю, я ведь на термита похож, наверное. Фотку сделал для родных, маленький я бегаю на фоне огромных куч арболита, ползаю, чего-то строю. А что, это неплохое название для поста. Пособирал фотки и вот, напилил. Хотел один пост написать, типо и один в поле воин. Но все не влезло и меня понесло.
Долго выбирал поставщика арболита. Читал отзывы, поездил по заводам. посмотрел. Где кривые, где из опилок. Понравился один частник. Ровные блоки из игольчатой щепы, прямо как в госте написано, и цвет не древесный а цементный. Начал договариваться аж в октябре, чтобы в начале мая была первая поставка.
Пришла весна, растаял снег. Пока поставщик алхимичил мне первую партию блоков, я нарезал стеклоизол и наплавил на ростверк гидроизоляцию.
- Нафига ты клеишь? , говорили соседи.
- Я так хочу , отвечал я , глядя на уносимую ветром стальную лопату.

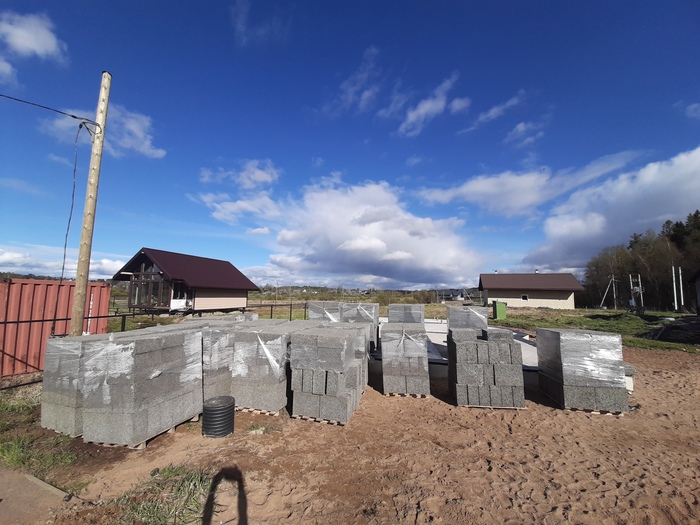

Приехала первая партия 33,6 куба. Шаланда с прицепом, 20 палет. Водила научил меня стропить. и сказал чтобы в следующий раз брал помощника. Разгружались 4 часа, Из них два вытаскивали машину из песка, увязла двумя колесами.
- Что за материал?
- Арболит.
-Как ты говорил эта фигня материал называется?
-Арболит
-Но это же не газобетон?
-Да , это арболит
- Ну первые два ряда в уровень выставишь , а дальше как по маслу пойдет.
- Почему не первый?
- Думаешь первый сможешь?
- Попробую

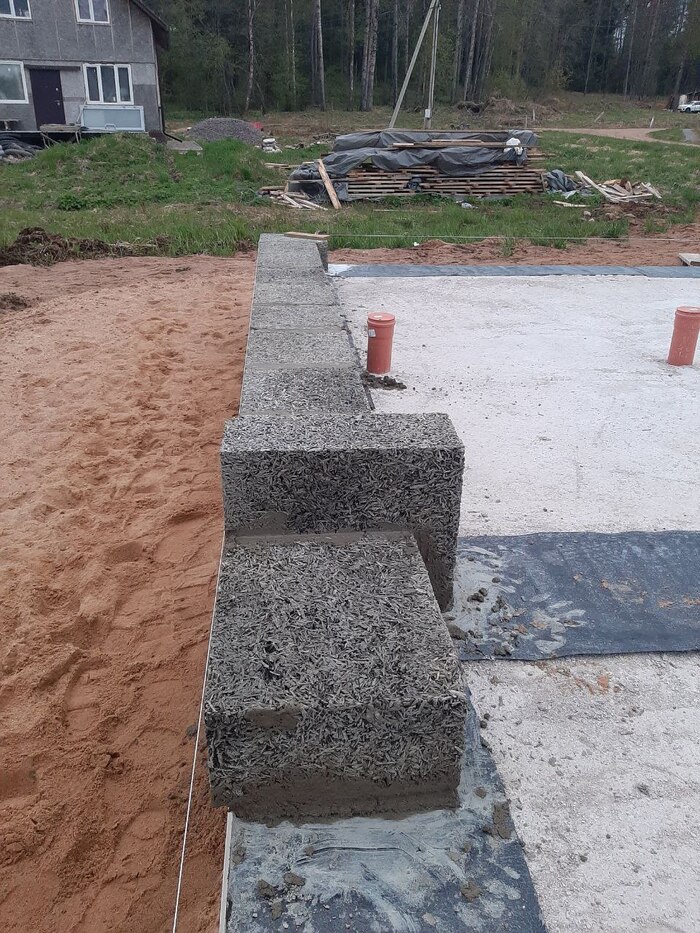

За 6 дней, по выходным выставил в уровень первый ряд. Просеивал песок. Месил в бетономешалке ЦПС. Если бы не эркер (эркер зло) выставил бы за 4 дня. Ведро пятисотого цемента на 3 ведра песка, горсть микрофибры и чутка пластификатора. Ура , я молодец все идеально ровно!!
Взял отпуск, семья в сьемный дом рядышком, и погнал второй ряд...
Чет нифига не ровно. То геометрия у блока на миллиметр перекошена, то щепочка где выпала. Как не старался , фигня получается.
Сьездил на другой обьект из арболита. Да у меня вообще кладка идеальная, почти. У профи, из дружественных нам южных стран, швы по сантиметру, у меня один-три миллиметра. У них верх кладки волной , у меня визуально ровно.
Пойдет.

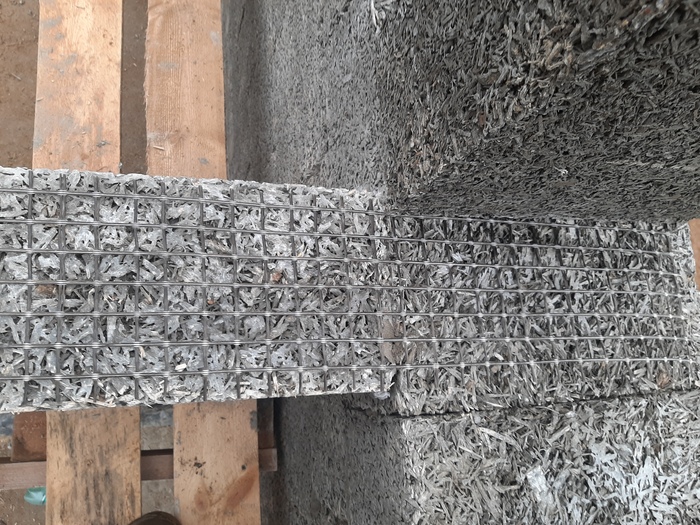

Первый ряд и каждые 4 ряда, ряд под проемами, армировал базальтовой сеткой 25х25х2,5
Для кладки использовал теплый кладочный клей для газоблоков, в составе перлит.
Третий ряд, четвертый, подьем в 7 утра, домой с обьекта в 22-23.
- Чет медленно у тебя идет, говорит жена.
- Да блин, придумывал я эркер ( достал он меня) две минуты , строить его придется две недели. Тормозит меня очень сильно...
- А как ты соединяеш его, что угол не 90 градусов? ОГО прям как Мачу-Пикчу, полигональная кладка.
Так наш дом обзавелся именем собственным. Я быстренько переименовал его в навигаторе. Утром, свежий и довольный сажусь за руль.
-Алиса... поехали в Мачу пикчу
-С тобой хоть на край света...
-Алиса... Поехали в точка избранное мачупикчу
-Когда выезжаем?
-АААА,
- Не кричите, я вас слышу.
Короче , не срослось...

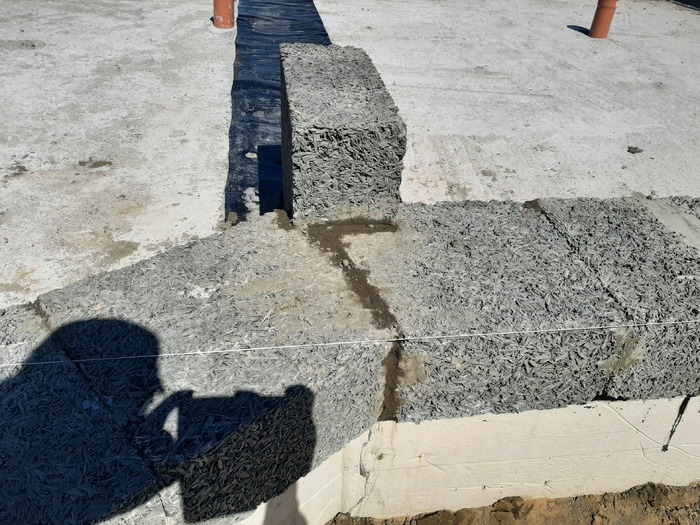

Процесс кладки:
- Установка угловых блоков,
- Натягивание причальной нити,
- Укладка блоков, осмотр перевязок, если необходимо установка подрезанных блоков,
- Подьем блоков на ребро,
- Кладка.
Мешок клея резал пополам, канистрой с отметкой маркером отмерял воду на полмешка, мешал дрелью, ждал 10минут. За 10 минут носил блоки и делал необходимые подрезки. Мешал клей еще раз и клеил блоки

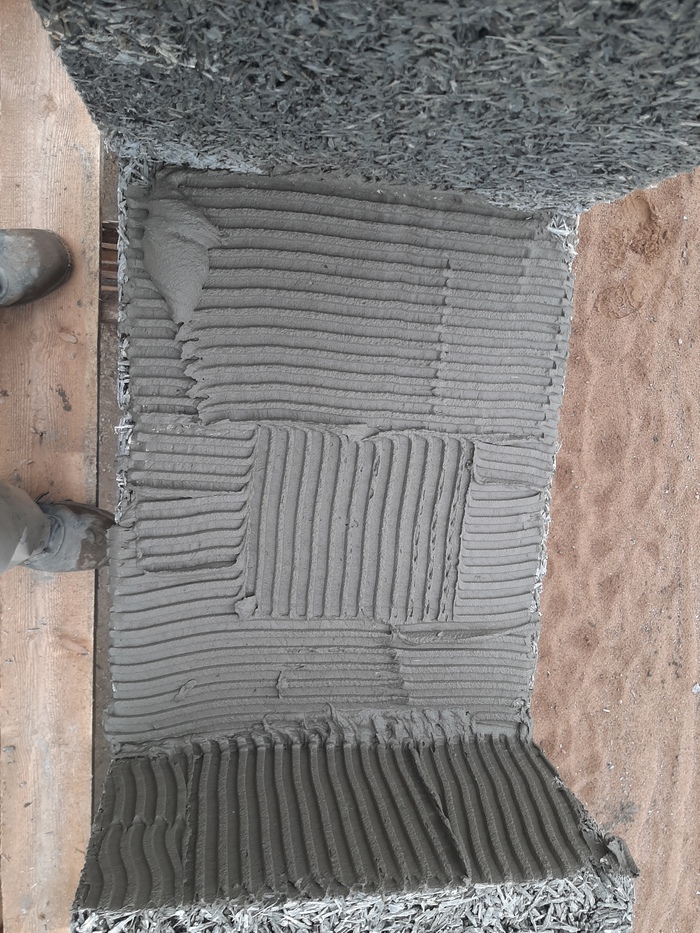

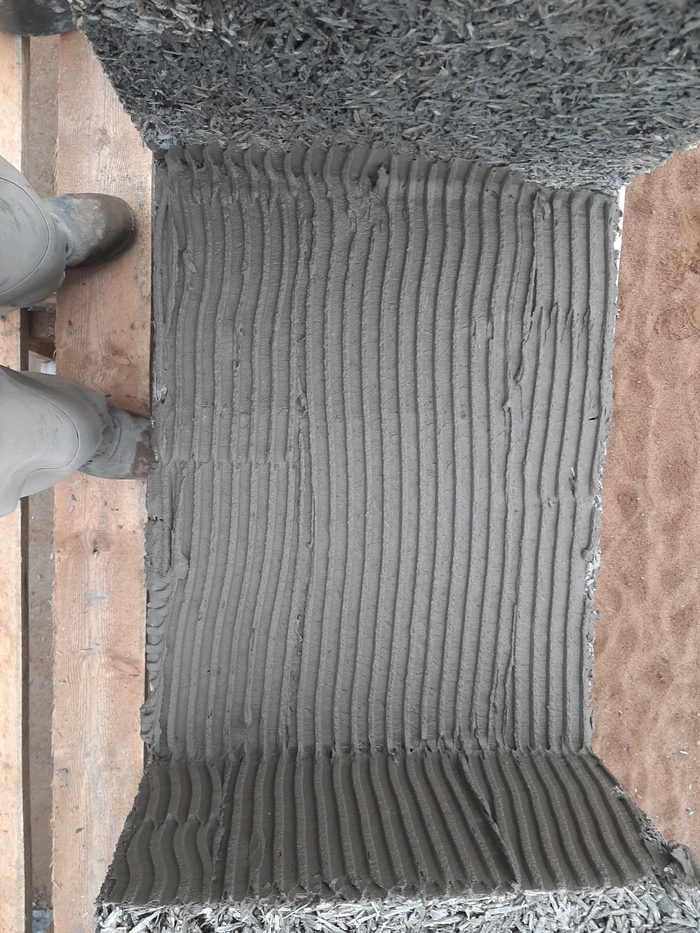

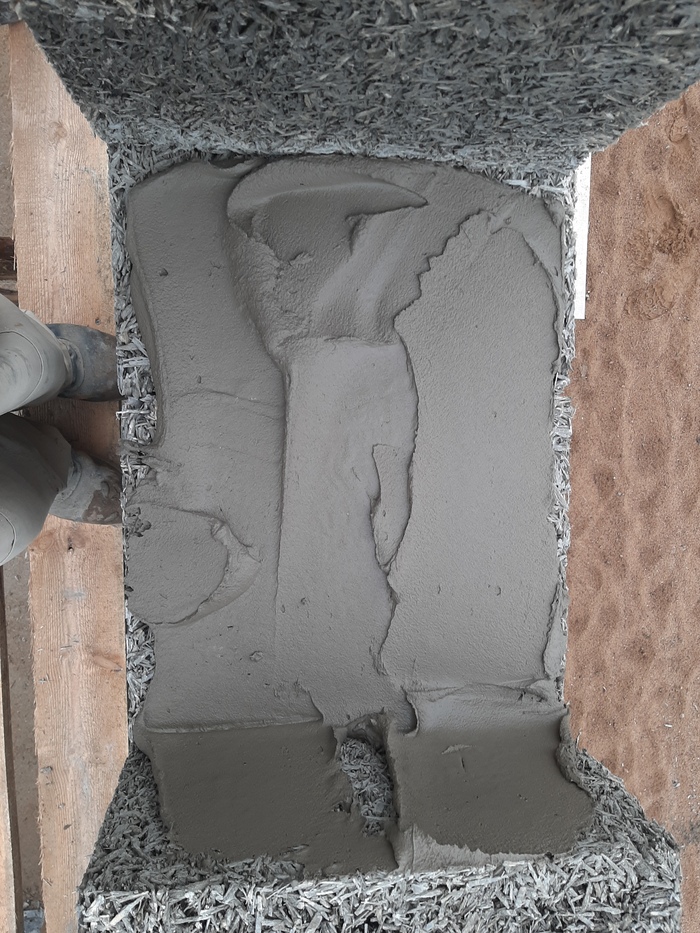

Пазы в клее вдоль кладки, чтобы воздушные полости , если они вдруг будут были закрытыми и служили теплоизоляторами.
За двенадцатичасовой рабочий день удавалось уложить 60-100 блоков. В дождь работать легче чем в жару, одежда быстро высыхает.
Не обходилось без косяков. Причальную веревочку использовал не на каждом ряду и в паре мест ушел от вертикальности стены, делал корректировку на 5 мм.
Пару раз неправильно выбирал угол при резке блоков на Эркер( эркер зло) , увеличивал толщину клея и вставлял кусок пенопласта для терморазрыва

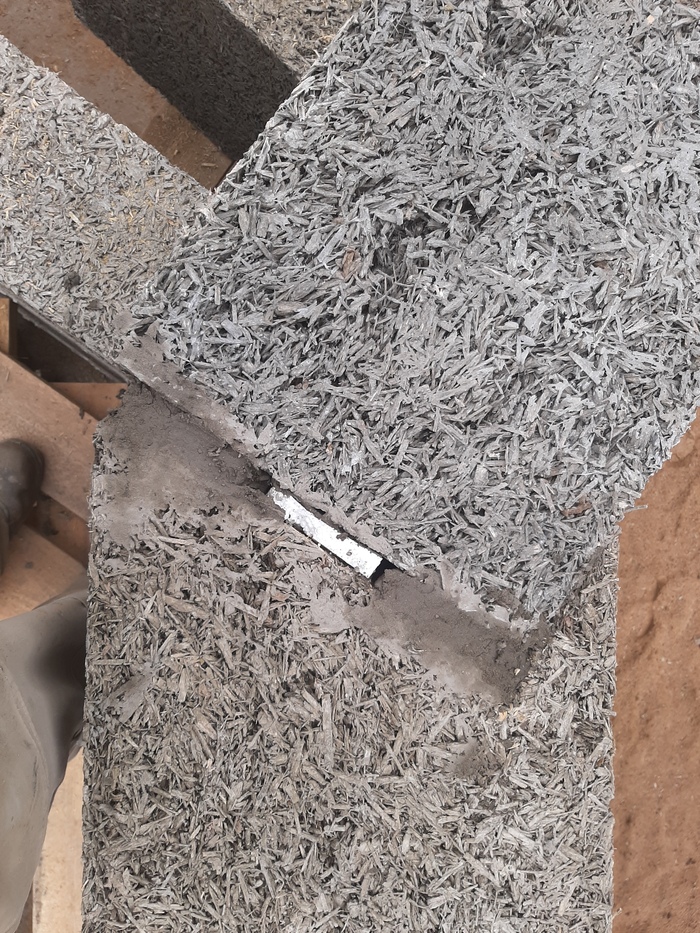

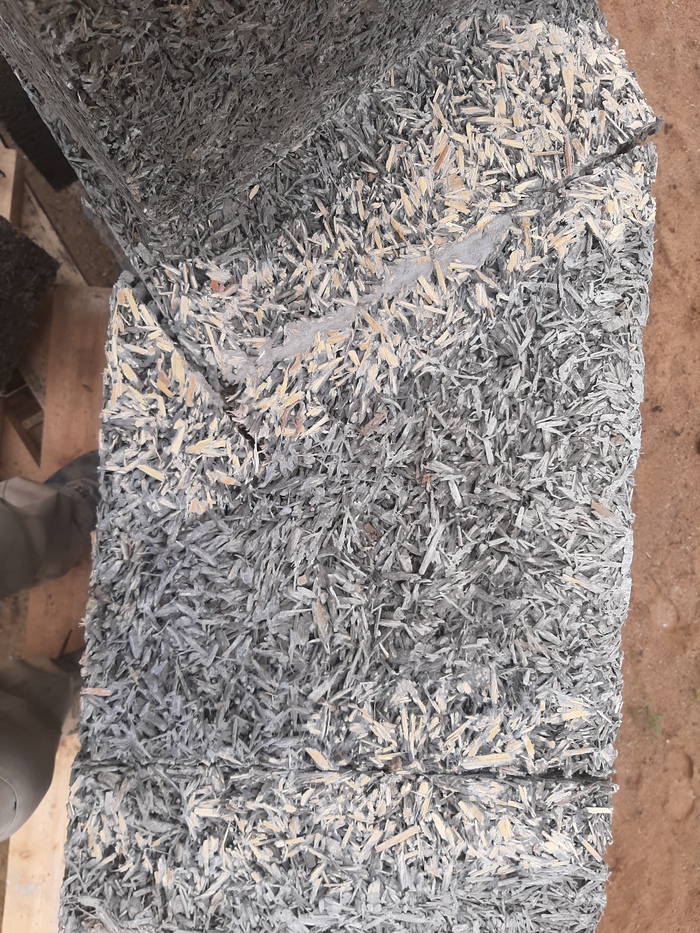

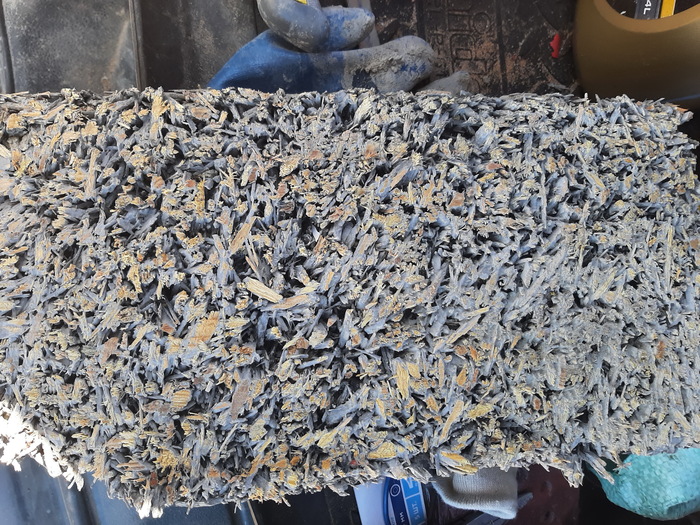

Вот так арболит выглядит на срезе
Пилил его бензопилой с победитовой цепью, Потом задолбался дергать шнурок, наливать масло и бензин, купил электропилу, и еще цепь твердосплавную. Дело пошло поживее.
Блок конструкционный. Заявлено 20 кило на сантиметр. Размер блоков 500х400х200 Внутренние стены ставил на ребро. 20 см для деревянного перекрытия и холодного чердака более чем достаточно.

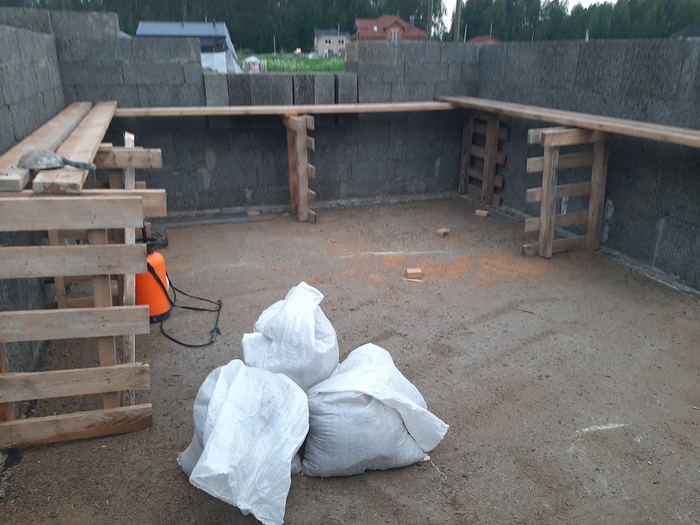

Восьмой ряд клал уже подпрыгивая и вставая на цыпочки. Из палет и досок от опалубки построил леса и два козла. Палету пилил на две половины. Прикручивал к кособокой половине стойку, добавлял в верху перемычку для усиления опоры и клал на них две доски с промежутком 5см. Если пролет гнулся или трещал, добавлял еще подпорку.

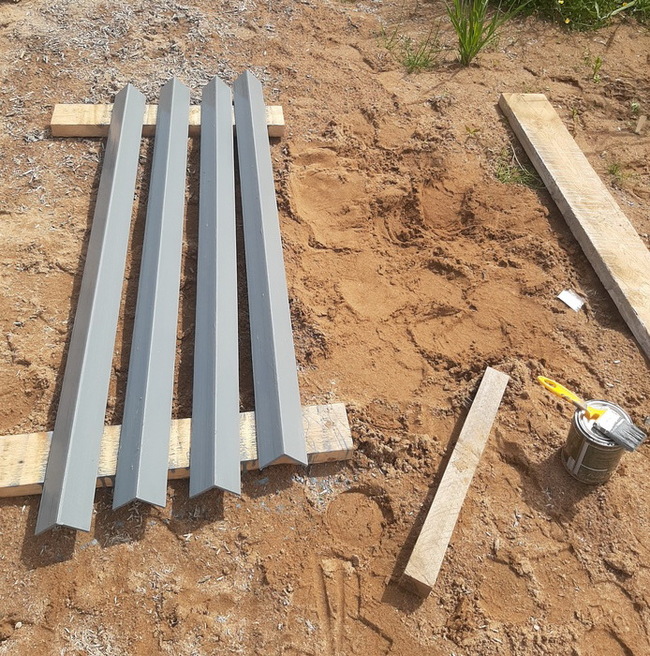

Перемычки над окнами и дверьми делал из 63 уголка. В наружных стенах утапливал уголок в блок. Во внутренних оставлял снаружи. Блоки подрезал в нужных местах, чтобы уголок не выпирал и не образовывал ненужные щели

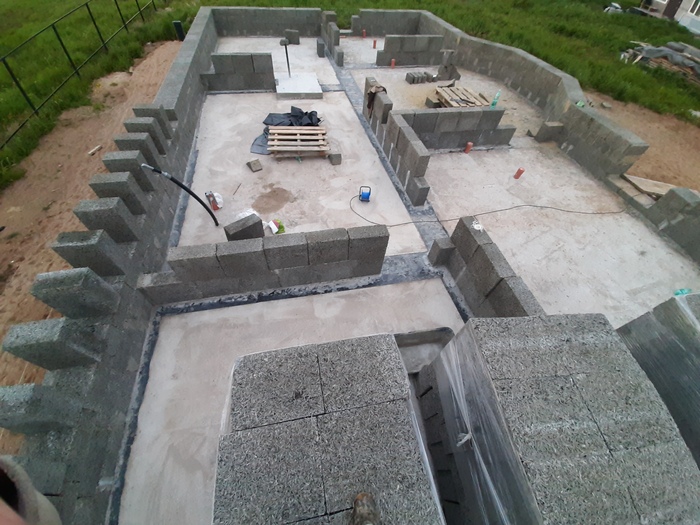

За месяц отпуска удалось собрать 13 рядов из 17.
Сейчас начал заливку колонн под трехметровую балку над проемом в центральной стене.

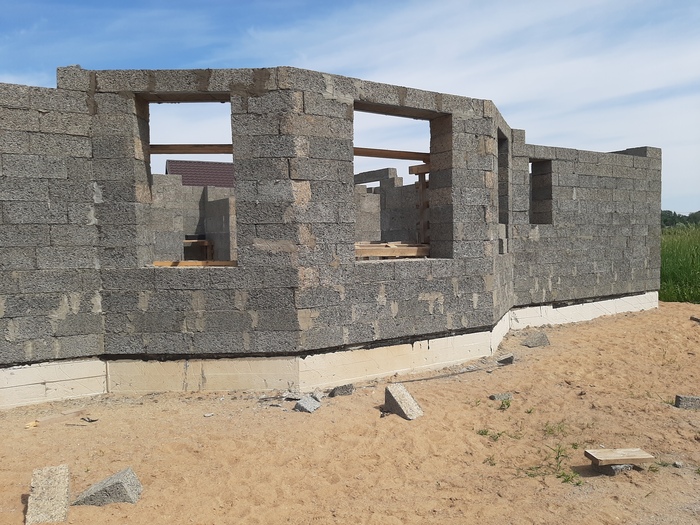

Результат на сегодня
Году , этак. в 2004. Лет 16 мне было. Поехали , с дузьями на водопад. Это очень живописное место недалеко от города. Накупались назагарались за день, хариуса наловили. Вечером сидим у костра на берегу реки, песни поем под водочку. И, ближе к полуночи, причаливает к нам лодка. Выходят два мужика в камуфляже, один огромный , под два метра. Располагаются неподалеку. И к нам идут.
- Чайку налейте горячего, согреться бы.
- Да не вопрос.
Налили. Они к себе ушли. Сидим дальше. Через часик
- Давай , может этих накормим, да водки нальем.
- Давай
Позвали, ухи налили, водку допили. Мало. А места дикие , до дороги ближайшей 5 км тропинками. И до железной дороги еще три. Ближайшая электричка в 6.
- Да ща на моторе по реке, 14 км влет, и обратно. Погнали.
Двое их, двое нас. Прыгаем в лодку, заводимся. А река быстрая , в город против течения, ночь темная, не видно не зги. Буквально через пару минут на мель налетаем. Мужики винт правят.Заводимся дальше плывем. Снова мель. винт срывает, теряется, причаливаем к другому берегу, ставим запасной винт. Дальше идем. Мотор глохнет. Заправляют бензин, пытаются завести , веревку рвут. Запасной нет. У меня штаны ватные веревкой подвязаны. Достаю отдаю мужикам. Причаливаем к берегу. Самый здоровый нащупывает камень у борта и спрыгивает. Уходит с головой под воду, в шель между каменными плитами. Выжимается. Ставим веревку. Идем дальше. Хмель уже весь выветрился, устали как черти, замерзли. Уже три ночи на часах. Снова мель. Мотор не заводится.
- Смотри, костер на том берегу, давай к ним, обсушимся.
-Давай.
На веслах переплываем реку. А это наши сидят...
Даже фотку древнюю нешел
В доме нужна печь.
По придуманной нами, с женой планировке, печь должна греть две комнаты, гостинную и создавать антураж.
Начал смотреть картинки. Решил что дверца шириной 60см самое то. Но готовых проектов печей в нужном размере не нашел. Благословенный интерет выдал кучу порядовок, различных схем, несколько неочевидных технических решений, и на основании их я начал рисовать себе печку, стараясь перенять весь имеющийся опыт.
Все уважаемые печники , пользуются программой скечап. Программа скачана, установлена.
Что дальше. Дальше надо нарисовать кирпич. Куча обучающих роликов в интернете, бодро рассказала как это сделать. Поэтому был создан обьект кирпич, в размере учтена толщина швов. И стандартным ctrlC ctrlV размножен и кладка началась.

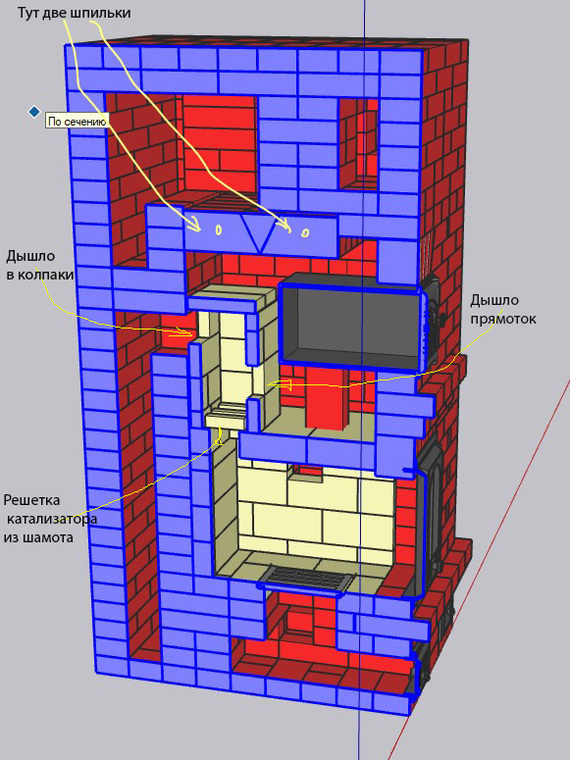

Для построения решил применить двухколпаковую схему. В процессе рисования смотрел имеющиеся в продаже компоненты, такие как дверцы, задвижки, шамотные кирпичи и плиты, брал их размеры, отрисовывал или находил в библиотеках похожее. Соответственно размер печи менялся несколько раз.
Печь будет работать в двух режимах. при открытии канала летнего хода (прямоток), горячий воздух устремляется вверх, быстро разжигая топливо и нагревая хлебную камеру. Потом открывается задвижка обогрева, продукты горения устремляются в колпаки обогревая стены печи.

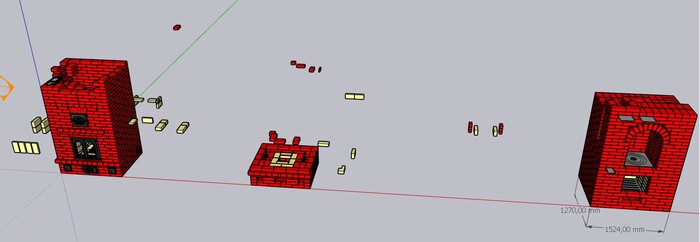

В процессе работы

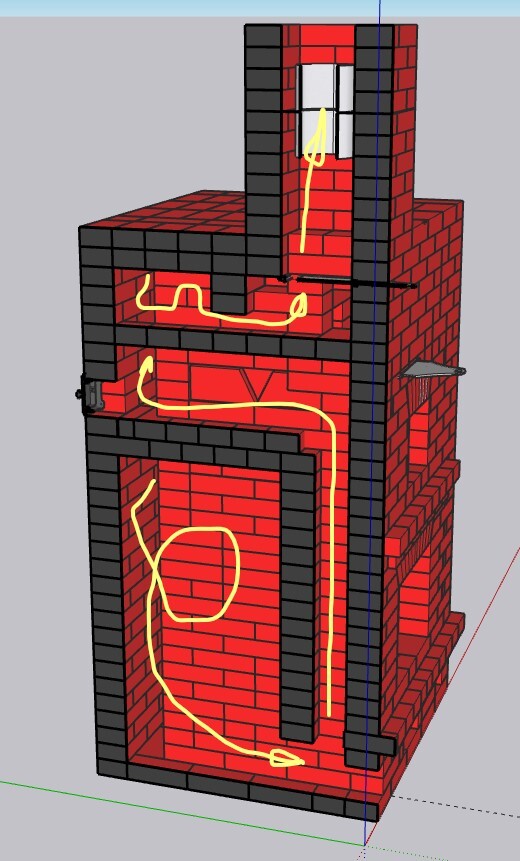

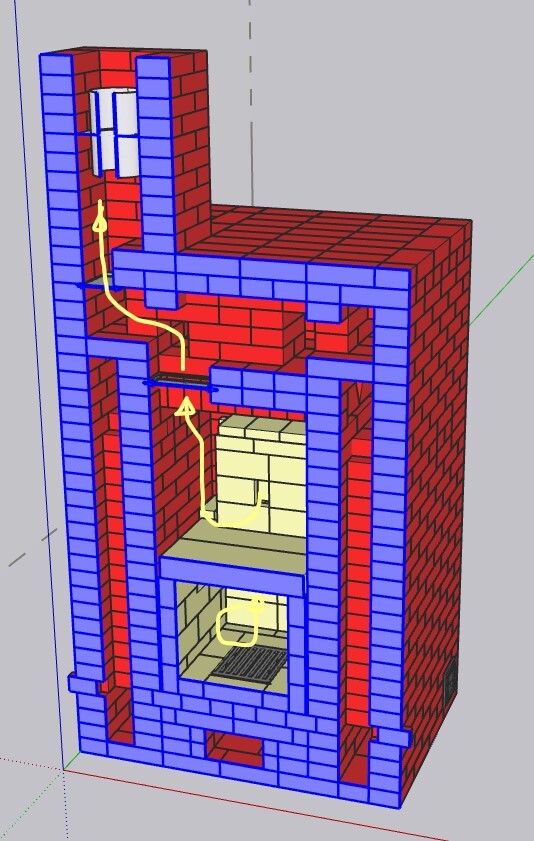

Схема движения горячих газов, при обогреве
Движение газов при прямотоке
Для перекрытия над шамотным ядром решил изготовить балки из кирпича. Соединить на шпильках с раствором и после набора прочности укладывать над ядром. Перекрытие верха печи на стальных уголках.

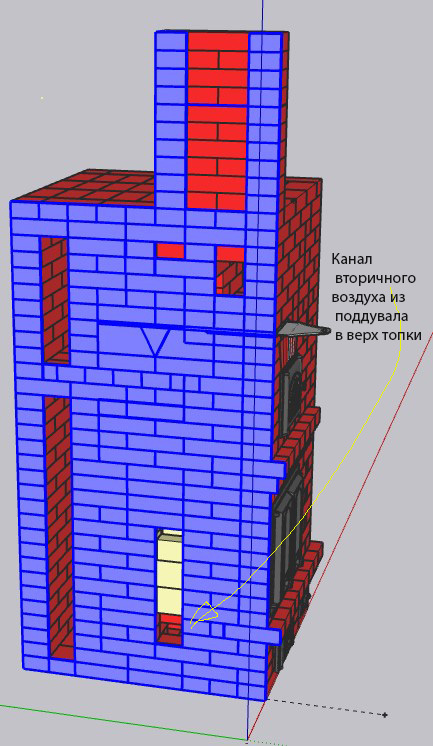

Просмотр форумов дал понимание , что можно замутить подачу вторичного воздуха в верх топки, для дожига газов. Было переделано шамотное ядро для возможности подачи вторички и установки брусков катализатора.
Так же гдето вычитал, что воздух для питания печи лучше брать с улицы, дабы не забирать из дома нагретый воздух. Была куплена профильная труба 60х60, сварена углом и установлена в армокаркас ростверка с выводом в зону основания печи.
Все эти скечапные художества я закинул на форумхаус, и началось... Кто то писал "такое не надо строить", кто-то в личку писал "Круто , как додумался". Один добрый человек выдал 11 замечаний, из них актуальных 4 , остальные недоработки рисунка. По замечаниям, переделал вывод дышла в заднюю стенку, будет добавлена регулировка подачи вторичного воздуха, и добавлено прекрытие забора воздуха с улицы, ну и дырку в кладке предусмотрю, чтобы в режиме обогрева часть газов к хлебной камере попадала, небольшую, в четверть кирпича. Но это все на этапе сборки. А может и трубу по центру печи выведу, от армопояса над печью отказался.

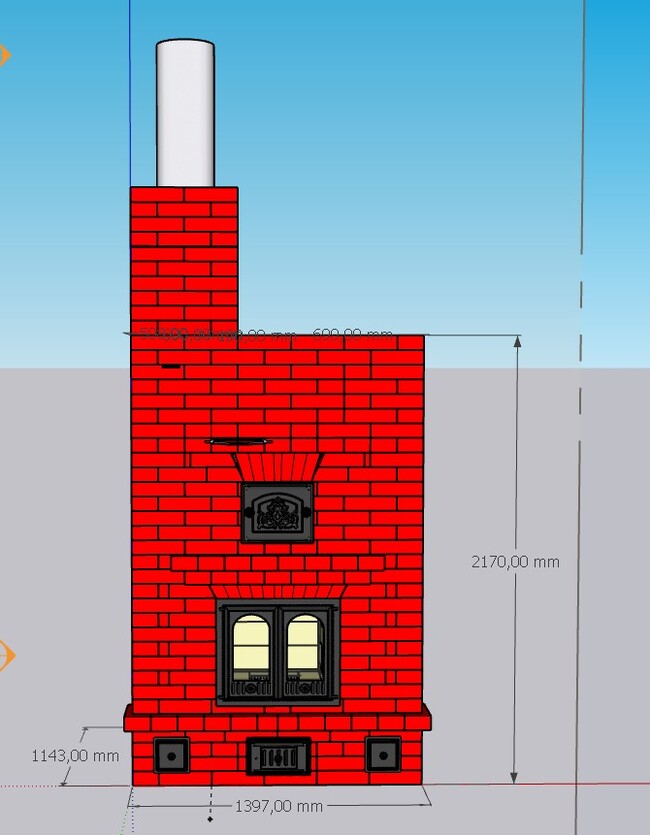

Окончательный вид
Труба пройдет деревянное перекрытие в кирпиче, через кровлю только сэндвич.
Прикинул вес печи . Три тонны. Опирать такой вес на ростверк не захотел. Посоветовавшись с коллегами родили такое решение. На этапе разметки опалубки ростверка разметил прямоугольник 3х2м, под местом установки печи, убрал песок, выстелил геотекстилем, утрамбовал вибролитой, отсыпал 20см крупными камнями, бетоном от оголовков свай, утрамбовал, отсыпал чутка щебня 20х40, утрамбовал.
В процессе

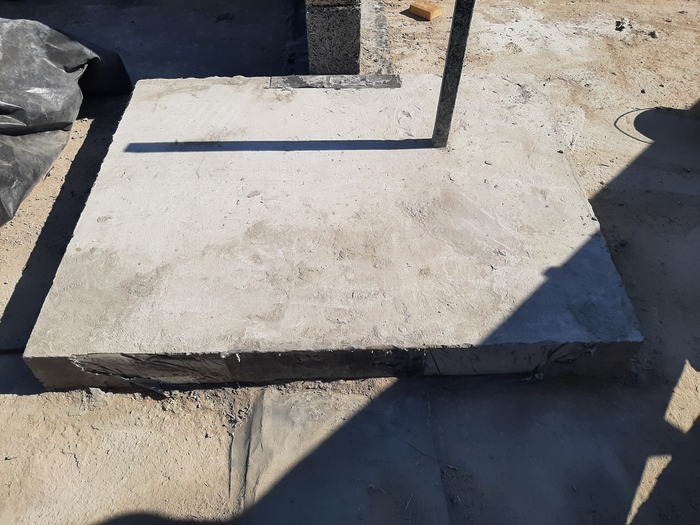

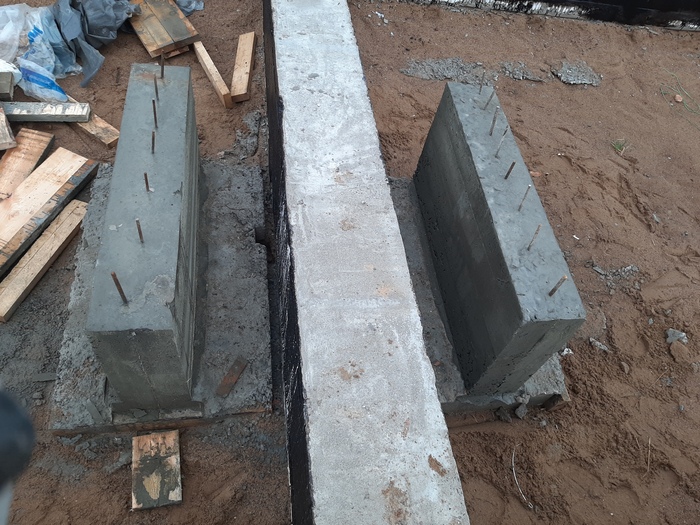

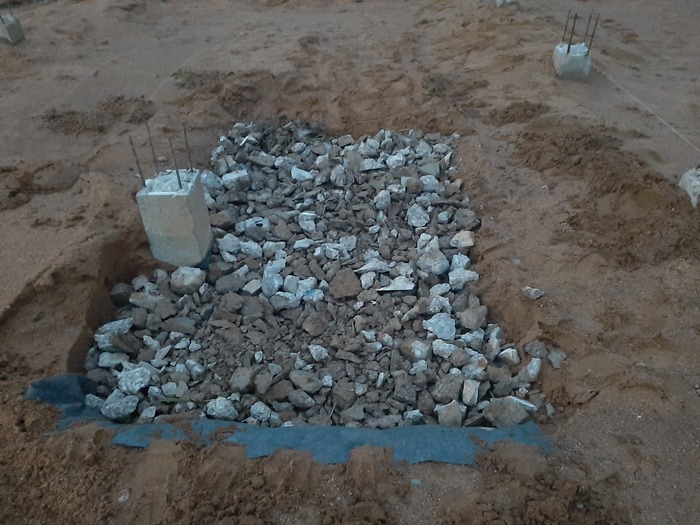

На этапе заливки ростверка, огородил досками два короба и залил из остатка бетона две плиты рядом с ростверком. из плит выведена аматура для заливки вертикальных стоек. Потом построил опалубку, купил бетономешалку и залил вертикальные стойки.

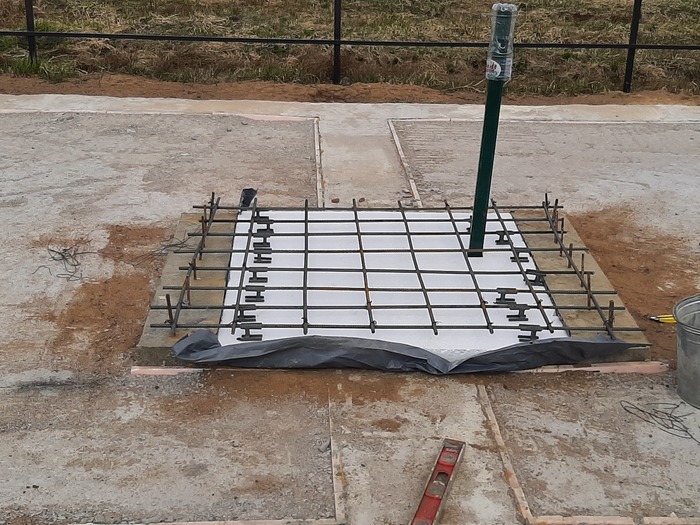

После обратной засыпки ростверка и отливки подбетонки, набил песком и утрамбовал кувалдой промежутки у печной плиты, постелил поверх ростверка пленку, следом пенопласт 50мм в размер плиты, построил опалубку, связал сетку из арматуры 10мм и отлил плиту. Бетон стоек мешал М200, плиты М300.
Пропорции брал из этого калькулятора ссылка
Процесс замеса бетона:
- закидываю 2\3 воды
- щебень и добавки (пластификатор), мешаю минуту.
- закидываю цемент, мешаю пару минут.
- закидываю песок, мешаю пару минут
- закидываю по немногу воду. Раствор с пластификатором коварен, воды надо меньше чем по рецепту, в песке тоже вода есть. Чуть переборщил - получил жижу.

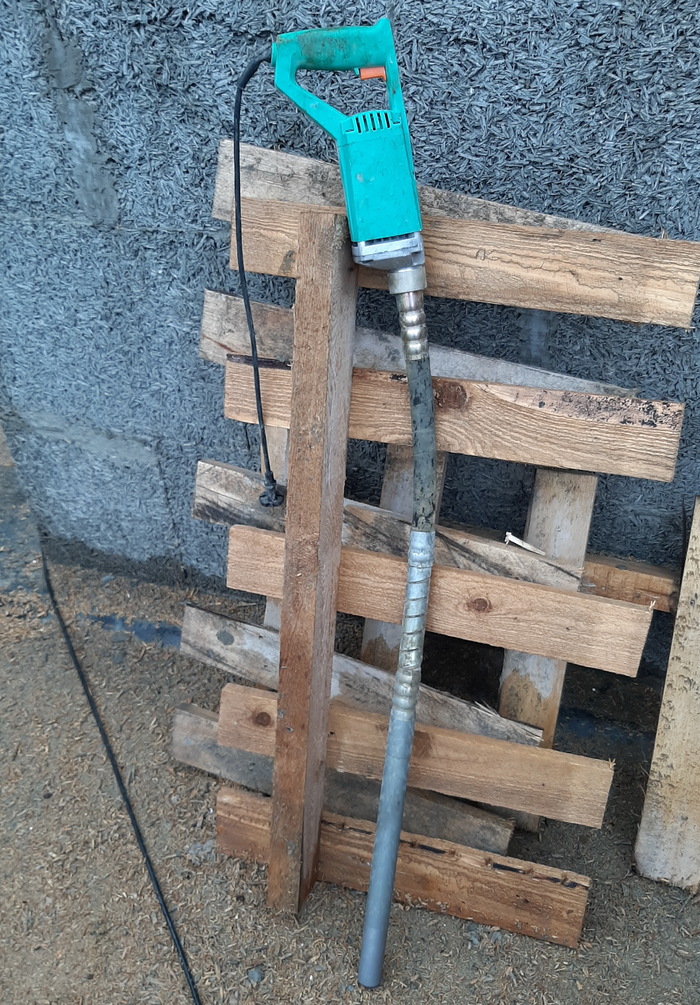

И, как само собой разумеещееся, после заливки вибрируем. У меня китайский электрический вибратор за три тыщи купил. Уже , порядка 50 кубов отвибрировал.
На фото видно, что подбетонку отливал не вплотную к ростверку а через 20мм ЭППС
.
проект и спецификация печи на ядиске
Но это , пока непроверенные решения чисто для ознакомления и критики. Да и цены, естественно, устарели.
Появилось время подумать и ждать блоки, на дворе был март.
Складываю стены из блоков, разогнулся посреди своей стройки и думаю, я ведь на термита похож, наверное. А что, это неплохое название для поста. Пособирал фотки и вот, пилю.
Я не люблю работать руками. Но умею. Как правило, жаба пересиливает желание нанимать работников и доступные виды работ я делаю своими руками. Ремонт в двух квартирах от и до. Новый фундамент на даче. Веранду строил 5х2м. Но бывают и фэйлы. Кардан, как-то перебрал неудачно. На форде ранее все нормально получилось, на ниссане не вышло, к полутора потраченным косарям добавил 8 на переборку в сервисе.
Теперь к сути. Была у нас дача, в 180 км. И решили мы поближе перебраться. Купили участок в 60км от города, где ранее нашли великолепные места для велопокатушек. Посмотрели проекты домов. И т.к. особо ничего не понравилось решили сами нарисовать планировку. Нашли сайт с бесплатным планировщиком и нарисовали домик 6х8м.
- А баня будет вот тут. Двухэтажная.
- А зачем двухэтажная?
- Я так хочу, видел раньше
- Давай с домом разберемся, потом с баней, у нас на даче в доме сауна, очень удобно.
- Ну давай в дом перенесем.
Перенесли. Домик стал 8х9.
- А зачем нам эти дебильные лестницы? Давай один этаж
Посчитал, и стен меньше получается.
- А давай!
Домик стал 10х12.
Надо печку. Хочу с каминной дверцей и чтоб 3 комнаты грела, 9х14. Потом 9х16.
Пару неудачных планировок нашел
Потом я перенес рисунок в архикад. И начал изучать вопрос как же это строить. И из чего строить. Зима на дворе, время есть.
Каркасник не хочу.
Дерево. Оказывается, есть нормирование толщины стен по регионам. Дерево космических денег стоит. Или утеплять.
Газоблок. Да, но иногда трескается.
Арболит. Теплый, не трескается. Крепеж как в дерево. Будет арболит.
Фундамент. Кинул десяток писем с планировкой. Через 10 минут звонят. У нас рядом с вами сваи есть 2.5м, куда разгружать завтра все вкрутим... Две конторы ответили: - А что у вас за грунт? Геологию нам дайте...
Чё за геология? Пошел по соседям. Справа каркасник на трехметровых сваях, каждую зиму трещит, полы пучит. слева каркасник на 6 метровых сваях, стоит. Чуть дальше два участка с плитами продаются. Одна визуально перекошена. Сосед через дорогу показал геологию. Полтора метра суглинки и супеси дальше до 8 метров пылеватый песок водонасыщеный. УГВ 30см.
Сделал бур полтора метра выкопал три ямы по полметра в пятне застройки. Забурился на полтора и офигел.

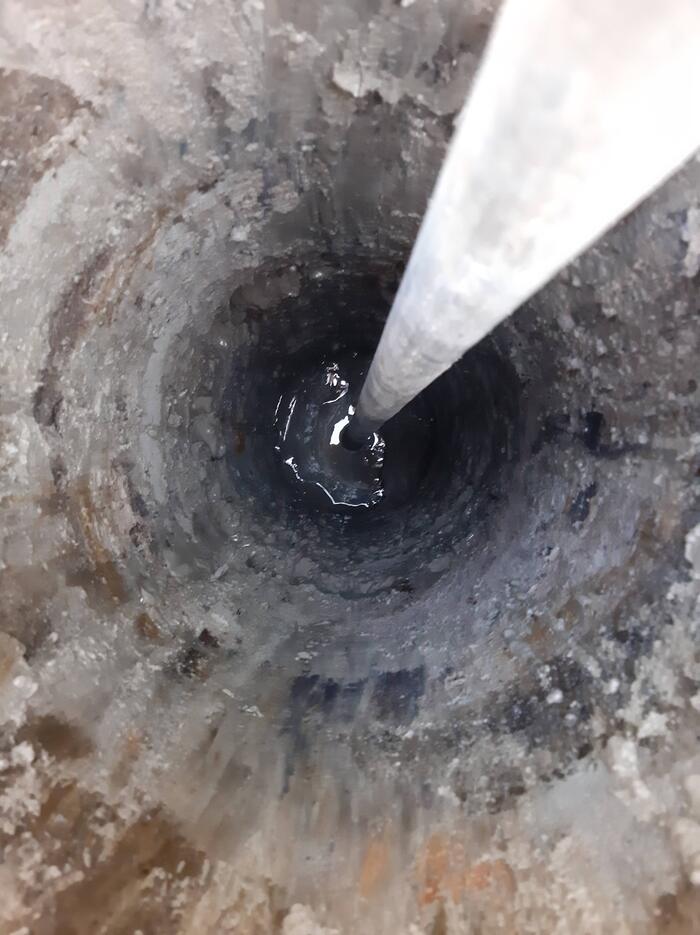

Забил трубу дюймовку в скважину еще на 2 метра. Дальше не пошла. Во второй скважине так же. Но вытащить трубу не смог. Похоронил. Собрал нагрузки по осям. Посчитал плиту 16х9м с ребрами жесткости, прослезился. Значит будут сваи по 4,5м, железобетонные.

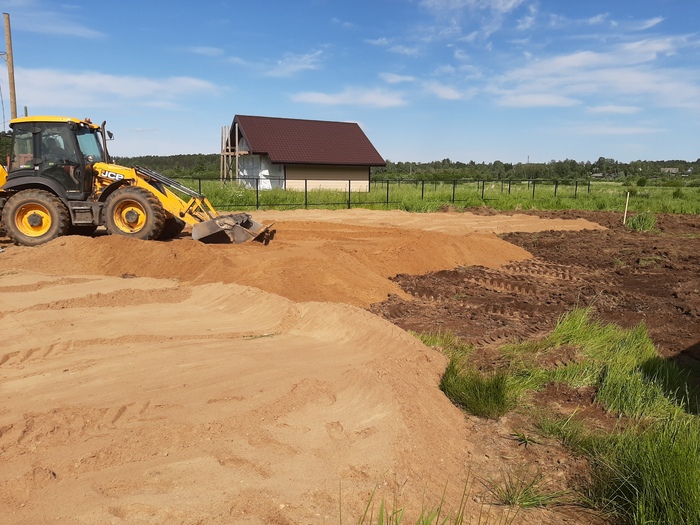

Заказал экскаватор и 200 кубов песка. Купил виброплиту на авито. Убрал плодородный грунт с половины участка. Отсыпал и утрамбовал песком. Отправил письма на установку свай. Выбрал самого адекватного и недорогого подрядчика.
По кадастру на участке числился дом. Направил местным архитекторам уведомление о сносе. Составил с местным инженером акт о сносе. Внесли изменерия в кадастр. Нарисовал план участка и отправил архитекторам на согласование стройки. Прислали согласование.
Брожу по участку и думаю, ворот то не видно из гостиной. Давайка план переделаем.
Переделал. Оказалось выступ называется эркер (эркер зло). Отправил подрядчику по сваям, тот добавил одну сваю. Переделали договор.

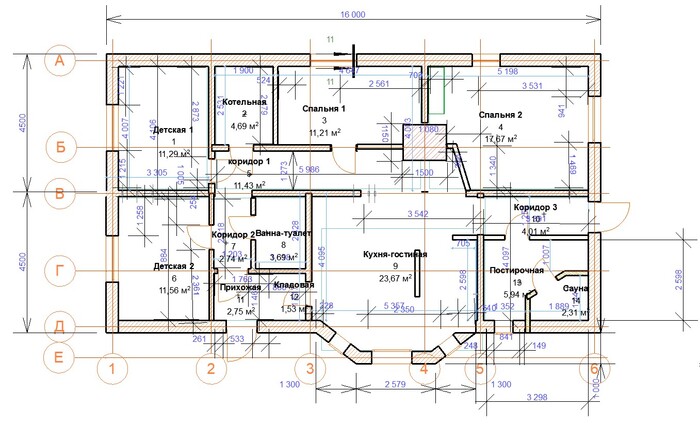

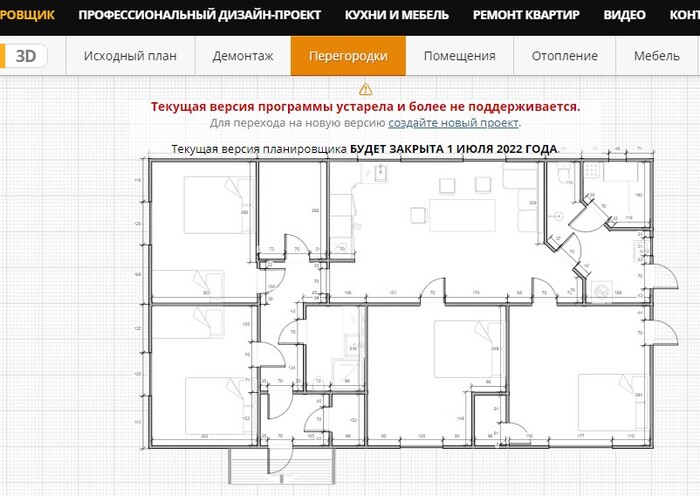

Конечная планировка
Пришла весна, я допилил план дома. Рассчитал теплопотери и армокаркас фундамента. Купил бэушную бытовку. Столб с электрощитком был через дорогу. Заказал установку столба на участке. Перекинул через дорогу провод СИП, установил щиток и провел кабель питания в бытовку в траншее.

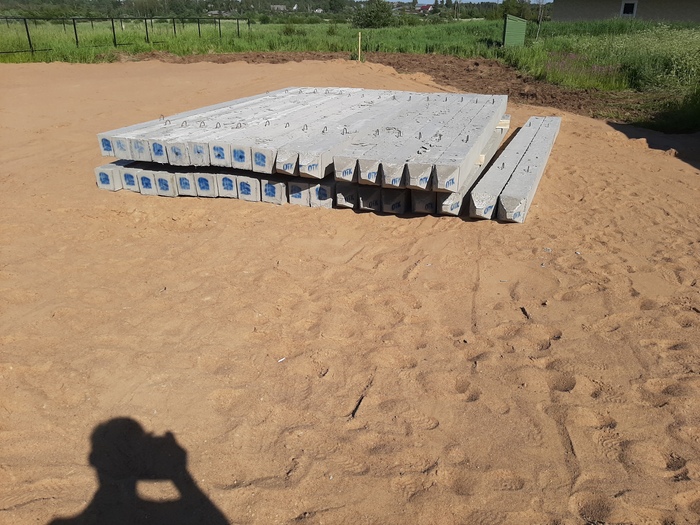

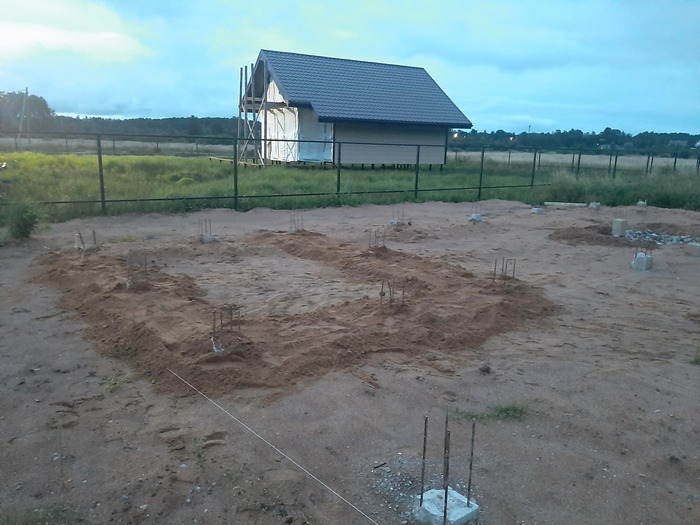

В мае приехал сваебой и вколотил 34 сваи. На 3,5 метрах сваи переставали заходить и шли по миллиметру. Два дня забивали. Три разбивали оголовки.

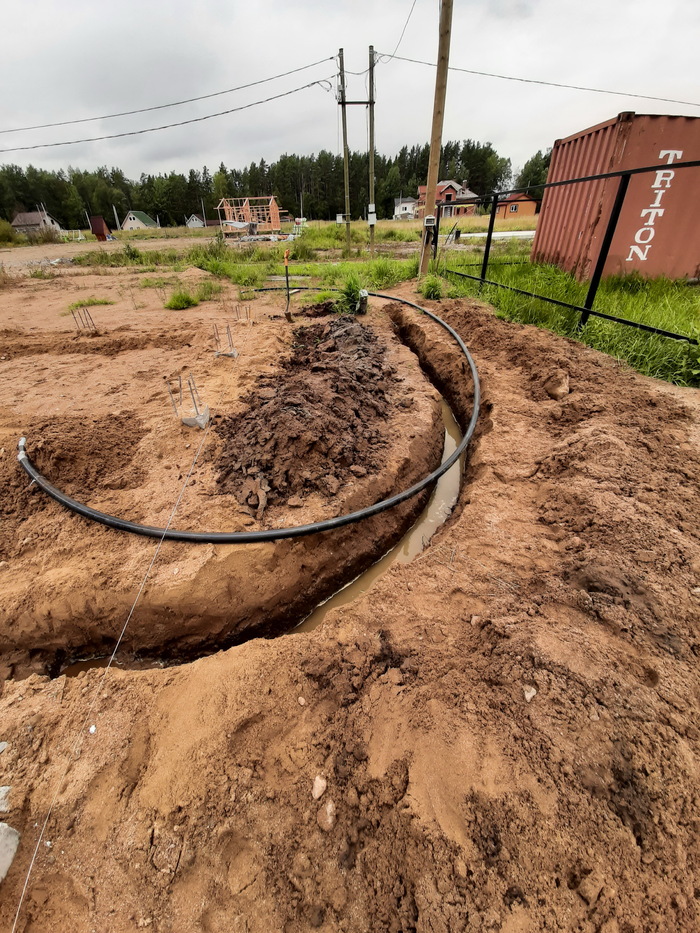

Закопал трубы канализации и ввода воды. Для ввода воды использовал ПНД трубу 50мм для внешней оболочки и 32мм для воды
Потом понял, что я начал не с того. Купил на 8к досок, бруса и профнастил с крепежом и собрал туалет.

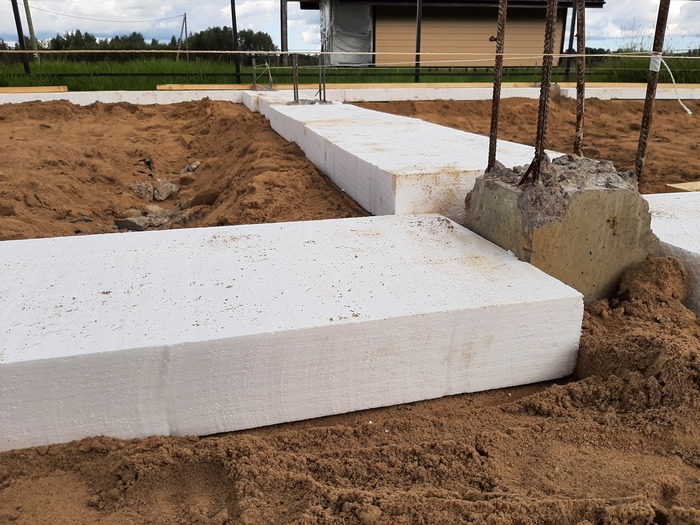

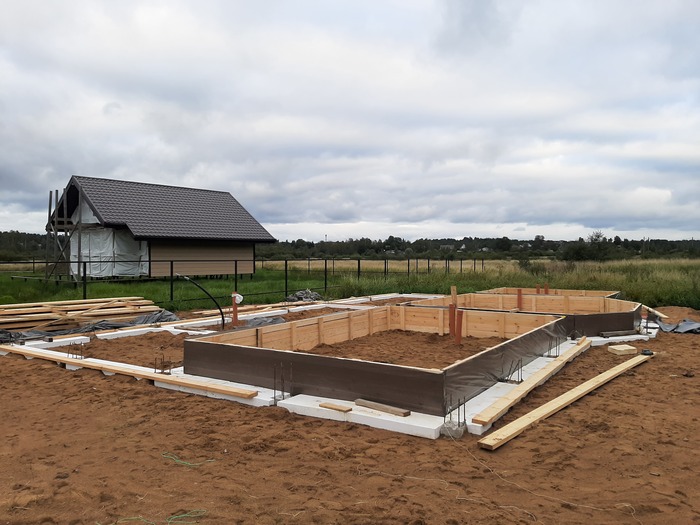

Купил пенопласт толщиной 100мм. Порезал на полосы по 40см. Резал самодельным станком из деревянной рамы, куска нихрома и автомобильного ЗУ.

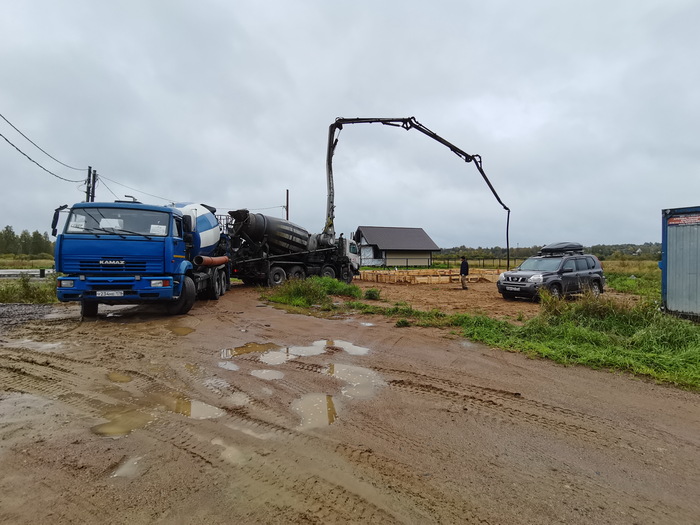

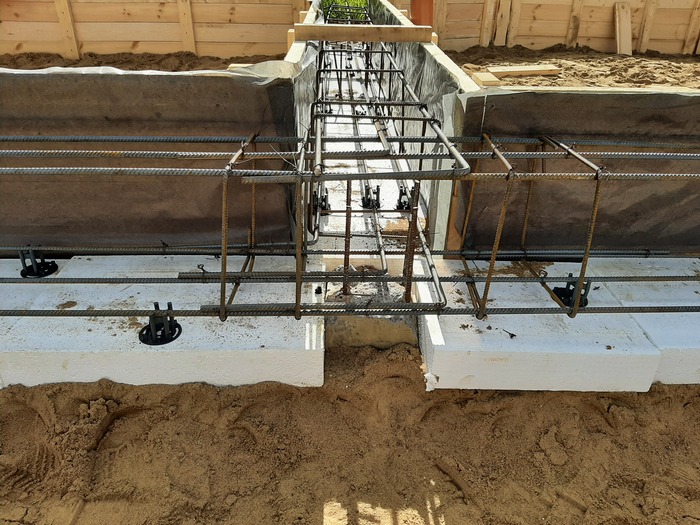

Выстелил подложку будущего ростверка в уровень. Потом заказал арматуру и дерево. По выходным, за три месяца, собрал опалубку и арматурный каркас. В сентябре заказал 23 куба бетона М300 с бетононасосом и залил ростверк.

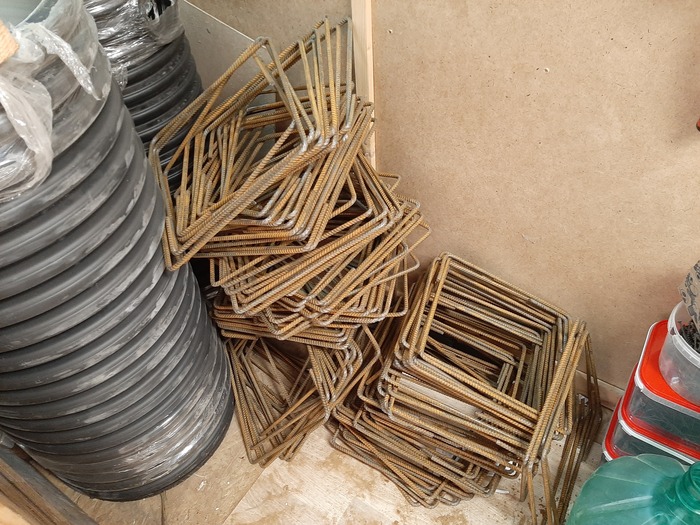

Для выгибания арматуры сделал станочек из уголка и профильной трубы, рассчитал количество хомутов и за пару часов изготовил 160 штук.
Наемных работников не брал, иногда помогал тесть. Жена сверлила отверстия в опалубке и стягивала стенки проволокой. Вибрировала бетон и разравнивала поверхность.
Первую неделю, ездил каждый вечер, набирал воду из святого источника, проливал бетон. Через три недели разобрал опалубку. Ростверк промазал изнутри битумным праймером, потом резинобитумной мастикой.

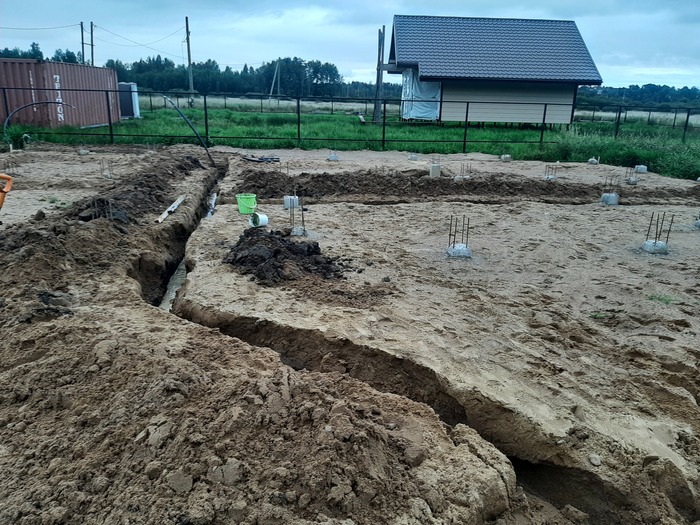

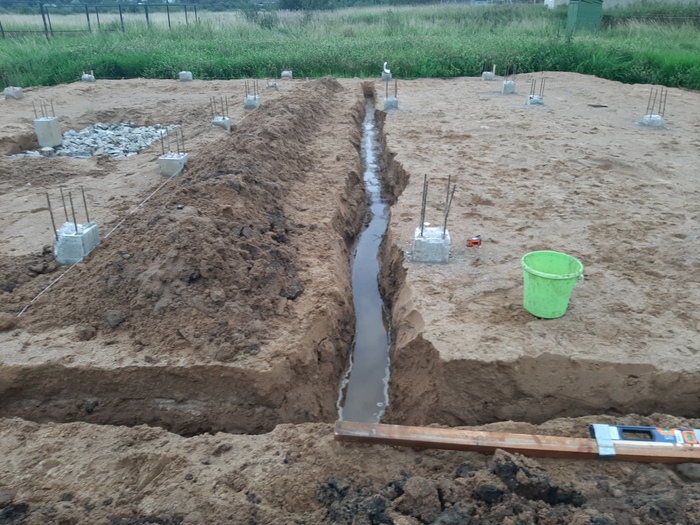

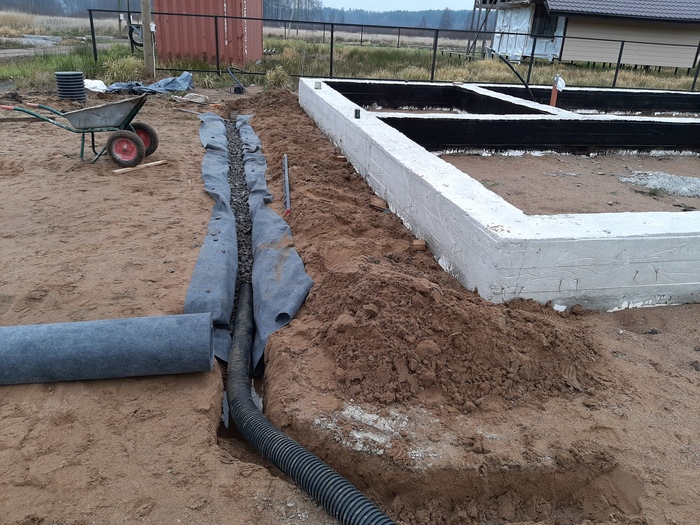

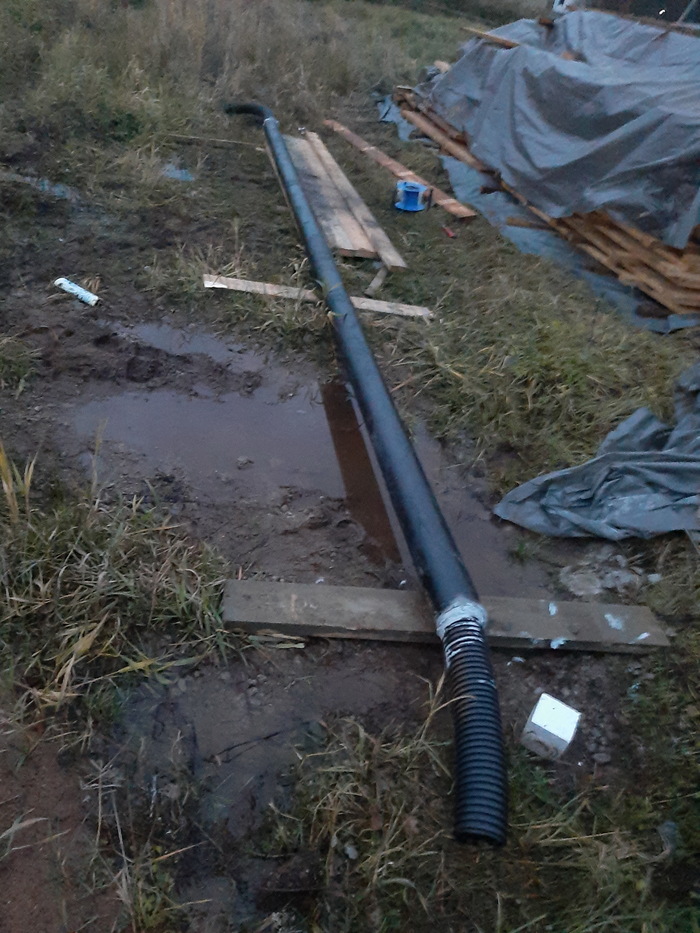

Вокруг фундамента откопал канаву и заложил 100мм трубу дренажа, обсыпав щебнем и обернув геотекстилем. Установил 2 смотровых колодца.
Дренажная канава у участка через дорогу. Вскрыл её и заложил вывод дренажа в стальной гильзе из 150мм трубы с толщиной стенки 6 мм. Трубу брал бу, на металлобазе кусками по 2 метра. Была окрашенная, но я все равно покрыл битумной мастикой после сварки. Торцы заделал герметиком. Уложил в дорогу, отсыпал 20см щебня, утрамбовал грунт кувалдой. Уклон от вывода в канаву до дальнего конца составил 13см.

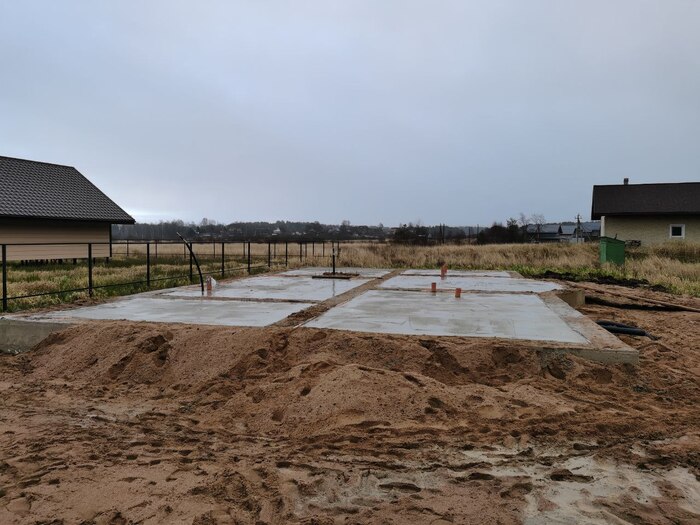

В конце октября 2021 заказал 100 кубов песка и отсыпал ростверк изнутри с послойной трамбовкой. Потом еще 8 кубов бетона М200 с насосом и залил по песку подбетонку, чтобы удобно было работать дальше и как основание для плиты пола.
На этом первый этап был закончен. И я ушел в зиму думать дальше.
